这类小型充气机轮的应用场景覆盖轻型低速飞行器范畴,除了适配常规轻型飞机的尾轮或辅助支撑轮外,也可作为滑翔机的地面行走轮、伞兵伞具配套的着陆缓冲轮使用,在无动力滑翔装备、低空伞降装备的地面移动与着陆缓冲环节承担核心作用。从实际用途来看,它需要同时满足地面滑行时的滚动支撑、着陆瞬间的冲击缓冲、复杂简易跑道的通过性三类核心需求,不同于普通民用脚轮或车辆轮胎,这类机轮的载荷工况是瞬时冲击与持续滚动结合的,着陆瞬间的垂向冲击载荷往往是额定静载荷的3-5倍,同时滑行时的滚动阻力要控制在较低水平,避免增加飞行器地面滑行的额外阻力。

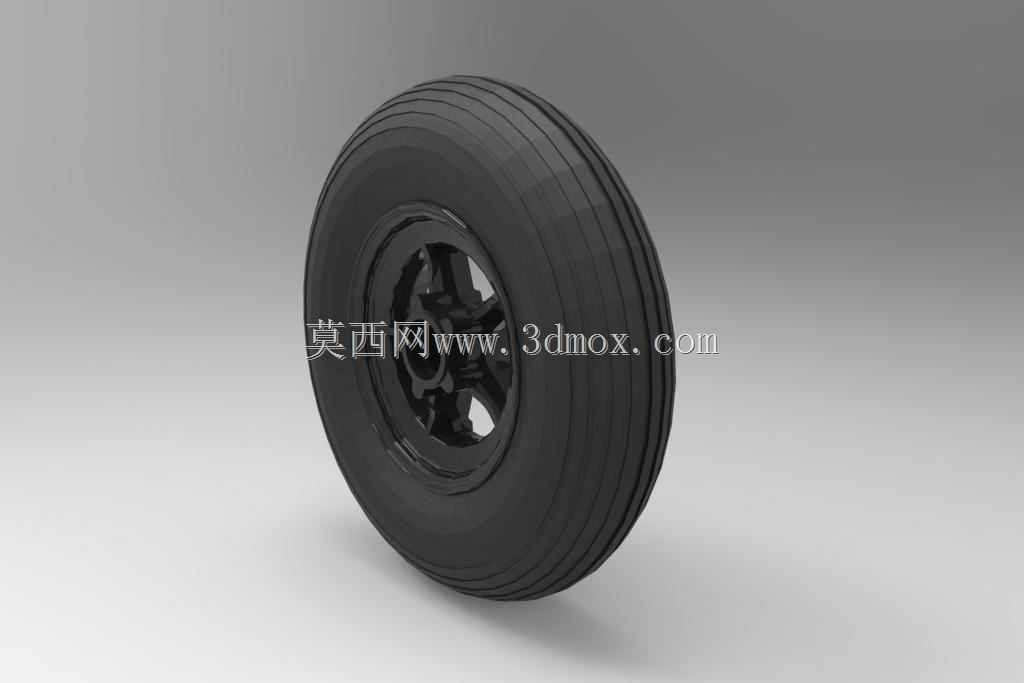

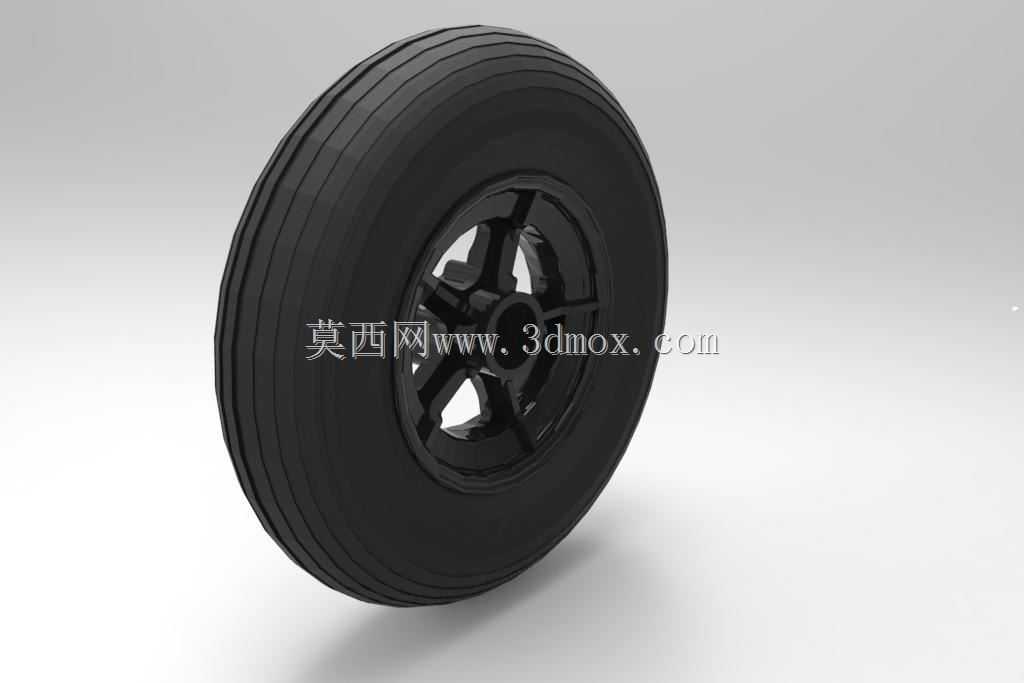

从功能特性上拆解,轮胎部分采用纵向沟槽胎面设计,这类花纹的优势是滚动过程中周向形变均匀,不会因为花纹块的不规则形变带来滑行方向的偏移,同时纵向沟槽可以在简易草地、土质跑道上快速排开表层浮土与积水,避免胎面打滑;胎体采用充气式结构,相比实心橡胶轮,充气胎的缓冲行程更长,能吸收着陆瞬间的大部分冲击能量,减少冲击载荷传递到机身或伞具连接结构上,避免连接部位出现应力集中导致的结构失效。轮毂部分采用辐条式镂空结构,五组辐条均匀分布在轮毂周向,既保证了轮辐的抗弯抗扭强度,又尽可能降低了轮毂自身的重量,对于轻型飞行器和伞降装备来说,每一克的减重都能提升有效载荷占比,因此轮毂的轻量化设计是这类产品的核心设计要点之一。

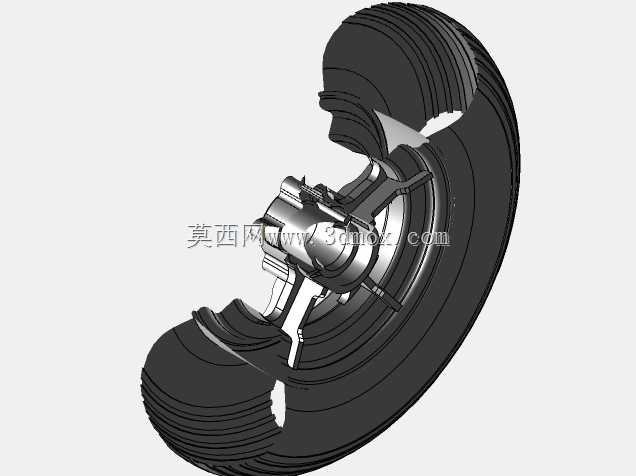

设计思路上,首先要匹配安装边界,轮毂中心的轴承安装位需要适配标准规格的深沟球轴承,保证轮体转动的同轴度,轴承位的公差选择要兼顾安装便利性与转动灵活性,过盈量控制在0.01-0.02mm区间,既避免轴承外圈在轮毂内打滑,又不会因为过盈量过大导致轴承游隙变小、转动卡滞。轮辋部分采用对合式夹紧结构,方便轮胎的安装与更换,轮辋的边缘做圆弧过渡处理,避免充气后胎圈部位被锐边切割,导致轮胎漏气或爆胎。轮胎的充气压力设定在0.15-0.2MPa区间,这个压力值下胎体的形变量刚好能吸收着陆冲击,同时胎面的接地面积适中,在土质或草皮跑道上不会因为接地比压过大陷入地面,在硬化跑道上滚动时也不会因为形变量过大增加滚动阻力。
外形尺寸方面,这类机轮的外径通常控制在200-300mm区间,轮辋直径为100-150mm,轮胎断面宽度在60-80mm,整体安装后的轴向宽度不超过100mm,安装轴的直径适配12-15mm的标准销轴,连接支架的安装孔位间距控制在60-80mm,能直接适配多数轻型飞行器、滑翔机的起落架安装接口,不需要额外做转接结构。在结构强度校核上,轮辐部分采用等强度设计,从轮毂中心到轮辋的辐条截面逐渐变化,靠近轴承位的部位截面厚度更大,承受弯矩最大的位置做了加厚处理,辐条与轮辋、轮毂中心的连接部位都做了圆角过渡,避免应力集中,通过有限元分析校核时,在5倍额定冲击载荷下,最大应力值低于铝合金材料屈服强度的60%,保证使用过程中不会出现塑性变形或断裂。
实际使用过程中,这类机轮不需要额外的刹车结构,因为轻型飞机的尾轮或滑翔机的辅助轮通常不参与制动,制动功能由主轮承担,所以轮毂结构上没有预留刹车盘安装位,进一步简化了结构、降低了重量。胎面的橡胶配方采用耐磨耐老化的丁基橡胶混合材质,能适应户外紫外线照射、温差变化的使用环境,避免长期存放后橡胶开裂,胎圈部位采用高强度钢丝圈加固,保证充气后胎圈能紧密贴合在轮辋上,即使在冲击载荷下也不会出现脱圈的情况。对于三维建模从业者来说,这类轮体结构的建模重点在于胎面花纹的参数化绘制、轮毂辐条的曲面过渡、轮胎充气状态下的形变模拟,建模时需要先确定轮胎的断面轮廓,再通过周向阵列生成纵向沟槽,轮毂部分要注意辐条的拔模角度,保证如果后续开模生产时能顺利脱模,轴承安装位的同轴度公差需要在建模时通过基准轴约束来保证,避免后续工程图输出时出现公差标注错误。在选型适配时,需要根据实际使用场景的最大着陆重量、滑行速度、跑道类型来匹配对应的轮胎气压与轮毂材质,若用于更高载荷的场景,可以将轮毂材质从普通铝合金更换为高强度锻造铝合金,轮胎线层增加1-2层,提升整体承载能力,同时不需要改变整体安装尺寸,保证接口的通用性。
