仿托卡列夫手枪造型木质橡皮筋发射玩具

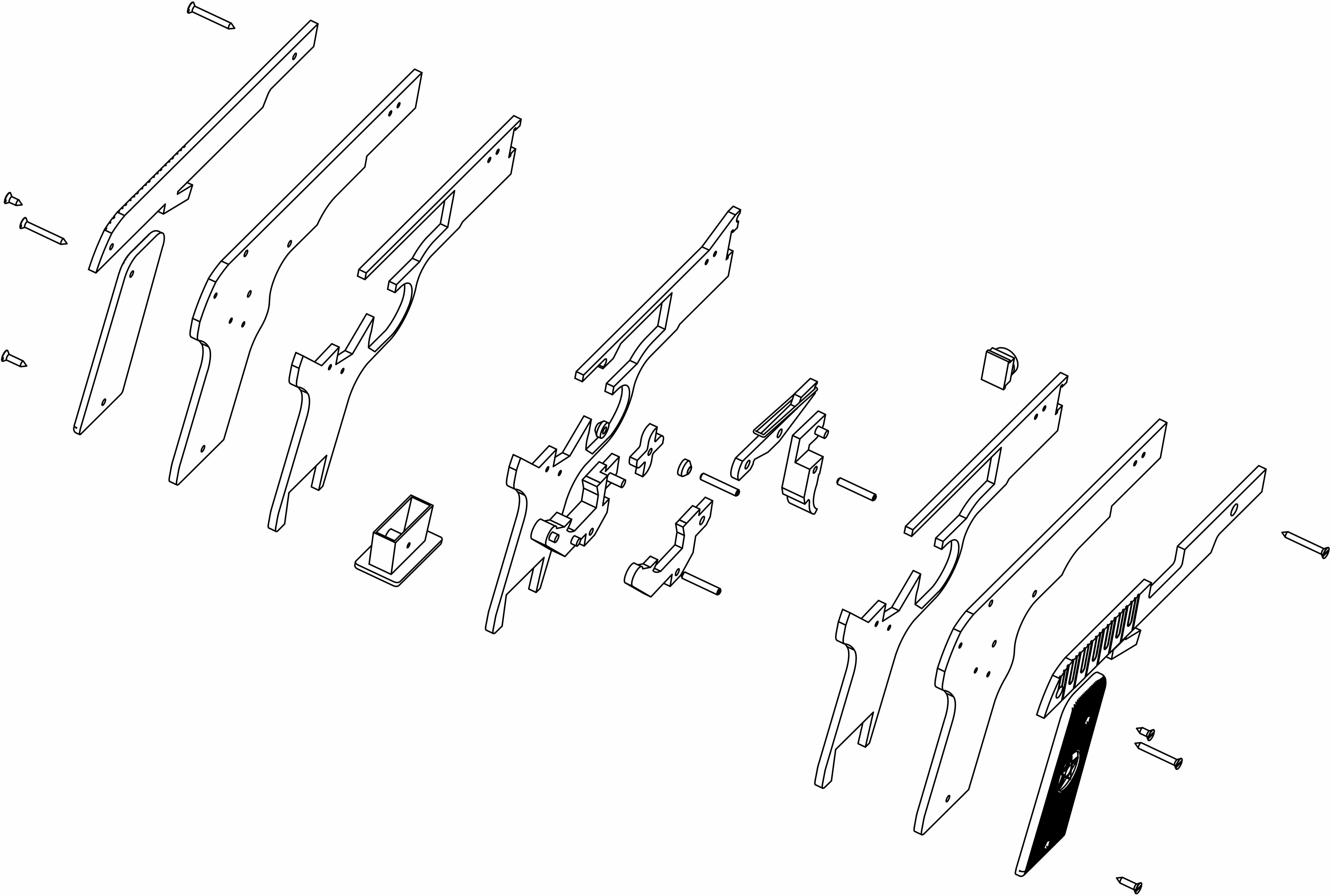

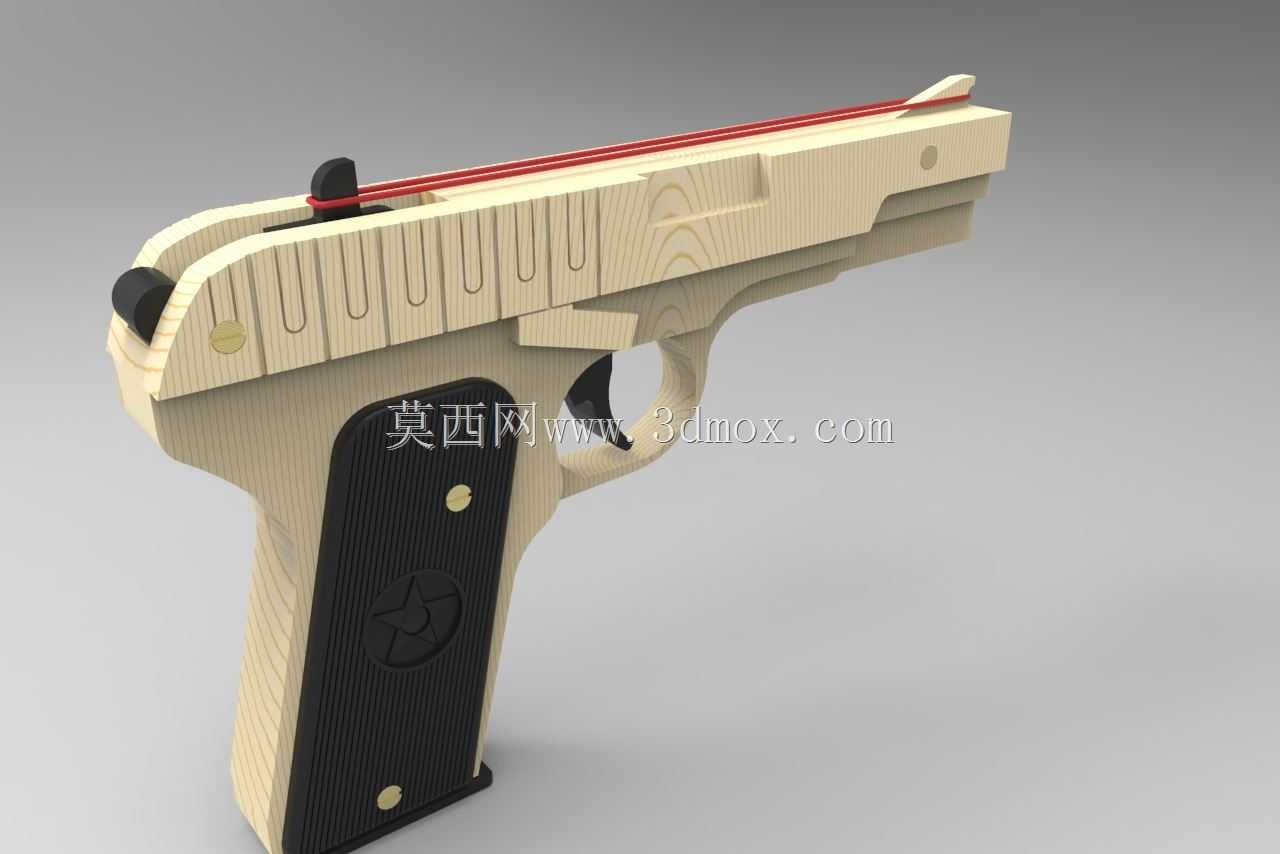

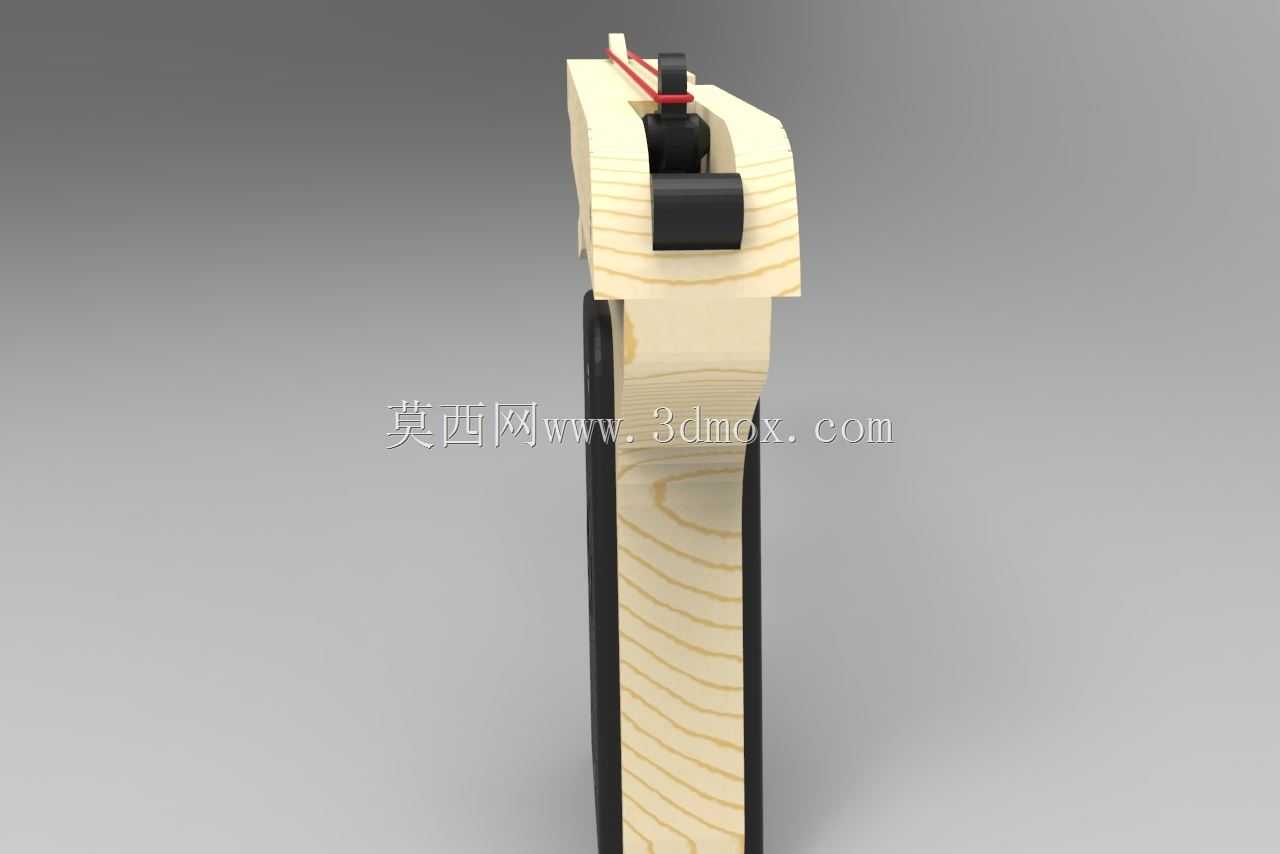

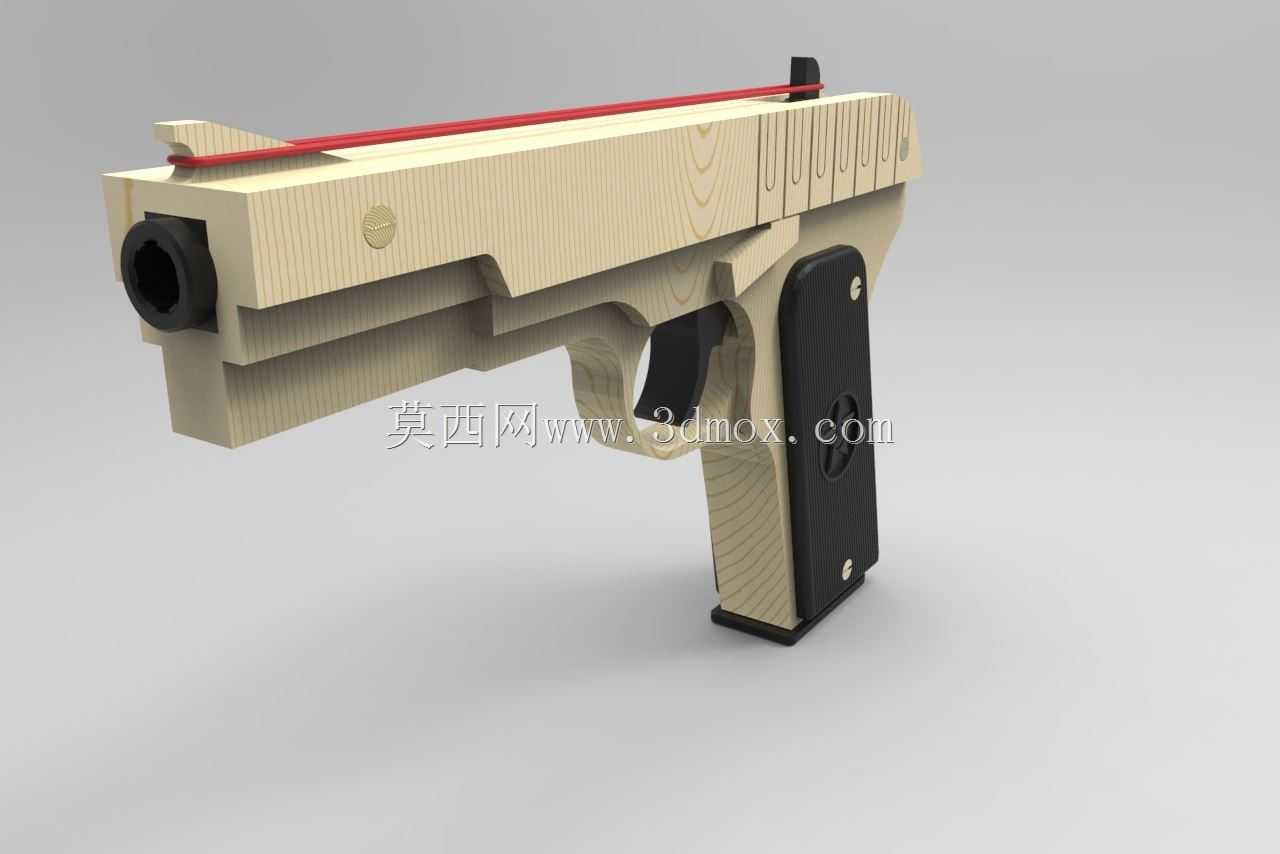

这款仿TT托卡列夫手枪造型的橡皮筋发射玩具，在创客教育、手工DIY体验场景中具备较高的应用价值，既可以作为3D打印与激光切割加工的教学演示载体，也能作为手工爱好者的拼装制作项目，帮助学习者理解简易击发结构的传动逻辑，掌握多工艺组合加工的装配要点。从功能特性来看，该玩具依靠橡皮筋的弹性势能完成发射动作，上膛时将橡皮筋沿套筒上部的导向槽拉伸挂接至枪身前端的固定位，扣动扳机后扳机组件释放阻铁，挂接的橡皮筋在弹性回缩作用下向前射出，整体结构无高压储能部件，发射动能控制在安全范围内，适合作为非致命性的休闲玩具使用。设计过程中优先还原了托卡列夫手枪的经典外形比例，握把的倾斜角度、套筒的防滑纹路、准星与照门的位置都参考了原枪的外形特征，同时针对木质材料与3D打印件的加工特性做了结构简化，将原枪的复杂自动机构替换为适配橡皮筋发射的简易扳机阻铁结构，降低了加工与装配难度。枪身主体的木质板材部件采用激光切割加工，板材厚度统一适配常用的3mm椴木层板规格，切割后的板材可通过预设的榫卯结构拼接，无需额外粘接即可完成主体框架的定位；握把护板、扳机、阻铁等受力较小且外形带有曲面的部件采用3D打印制作，打印层厚设置为0.2mm即可满足装配精度要求，所有部件的安装孔位都做了公差适配，常规FDM3D打印机打印的部件无需二次打磨即可完成装配。整体外形尺寸控制在长190mm、高125mm、宽30mm的范围内，握持尺寸适配成年人手掌大小，也适合青少年手持操作，枪身内部预留了橡皮筋的挂接行程空间，单次可挂接1根橡皮筋完成单次发射，套筒上部的导向槽做了圆角处理，避免橡皮筋拉伸过程中被棱角割损，扳机的转动行程设置为8mm，扣动力度控制在15N左右，符合常规玩具的操作力度要求。装配过程中无需额外的金属紧固件，木质部件依靠榫卯结构的过盈配合完成固定，3D打印的扳机与阻铁通过竹制销钉与枪身主体铰接，铰接孔的间隙控制在0.1mm，既保证转动灵活性，也不会出现过大的旷量，整体装配完成后无突出的尖锐边角，所有外露边缘都做了R1以上的圆角处理，避免使用过程中划伤手部。
