桌面级轻载小型多关节工业机械手结构

这款桌面级小型机械手主要面向小空间内的轻载作业场景，适配教学实训、小型电子元器件分拣、实验室样本转运、桌面工位小件上下料等对设备占地要求严苛的应用场景，能够在不占用大面积生产空间的前提下，完成常规人工操作的重复性小件搬运、定位转移工作，尤其适合小型加工工位、创客空间、职业院校实训台这类空间有限、作业负载偏低的使用环境，可替代人工完成高频次、低负载的重复取放动作，降低小件作业的人工操作强度。

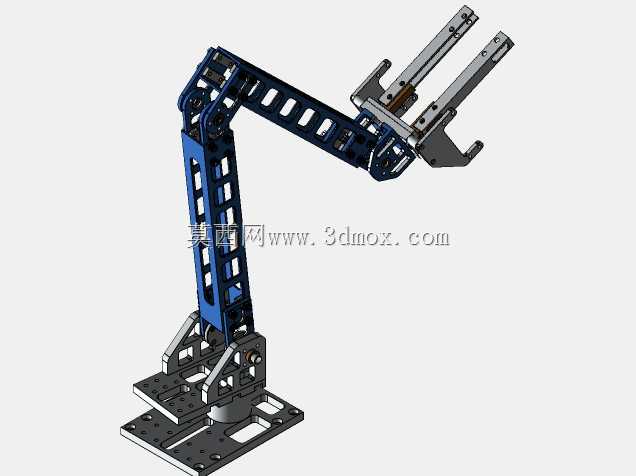

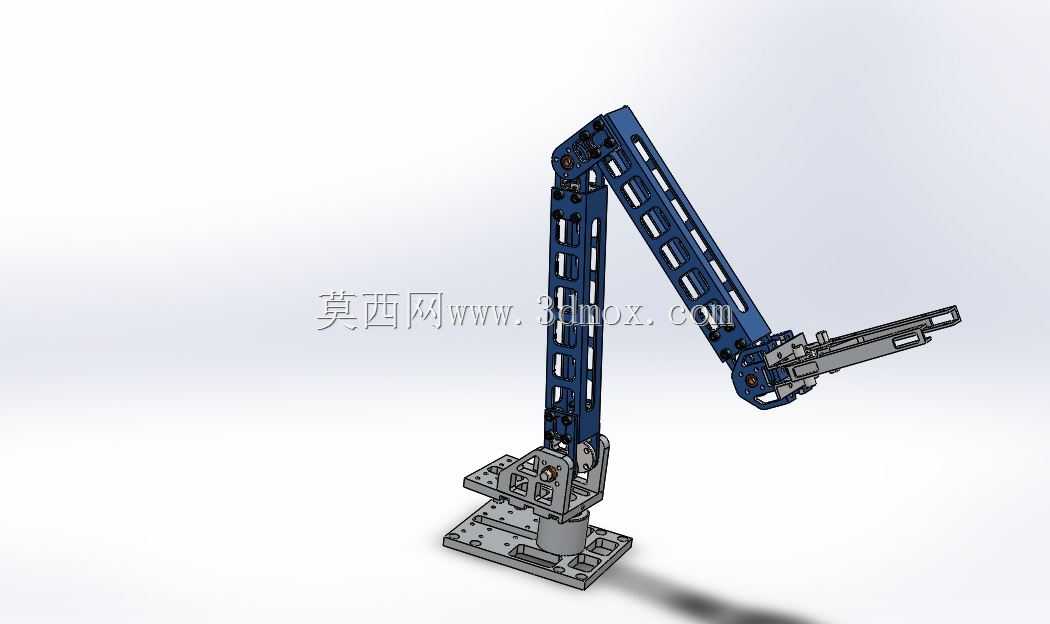

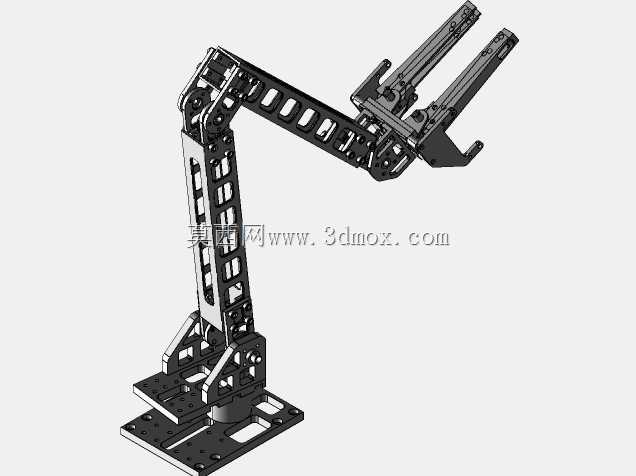

设备本身采用多关节串联构型，整体结构设计偏向轻量化快装思路，主体支撑臂身采用镂空槽型结构设计，在保证臂段结构刚性的前提下尽可能削减自身重量，降低关节处的负载压力，同时镂空结构也方便内部走线的排布与固定，避免作业过程中线缆外露剐蹭周边物件。底座采用多孔位安装板设计，预留了多组标准安装孔位，可直接固定在标准铝型材工作台、木质实训台或者钢制工位桌面上，安装边界灵活，不需要额外定制大型安装基座，普通桌面只要保证平面度即可完成固定安装，整体占地尺寸仅相当于常规台式电脑主机的底座面积，不会占用过多桌面操作空间。

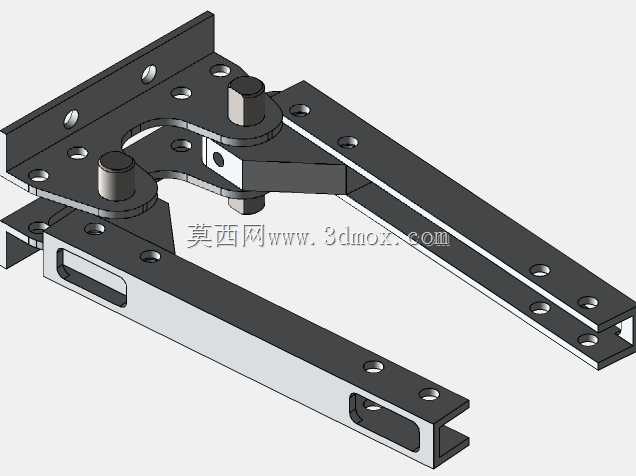

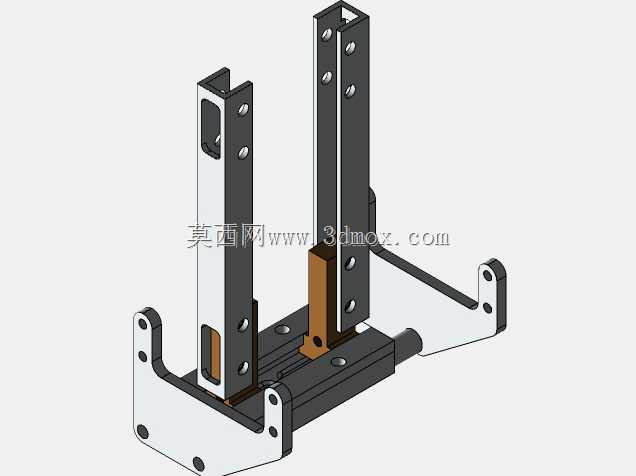

功能配置上，这款机械手配备了两种可快速替换的末端夹持器，分别为滑臂型夹持器与摆臂型夹持器，可根据作业对象的外形、夹持受力点差异快速切换，适配不同形状小件的取放需求：滑臂型夹持器适合夹持规则外形的方块、片状工件，摆臂型夹持器则更适配异形小件、圆柱类物件的夹取。关节处采用铰接式连接结构，转动阻尼可根据实际负载需求调整，臂段的活动范围覆盖底座前方半扇形作业区域，能够满足桌面范围内不同点位的物件转移需求。

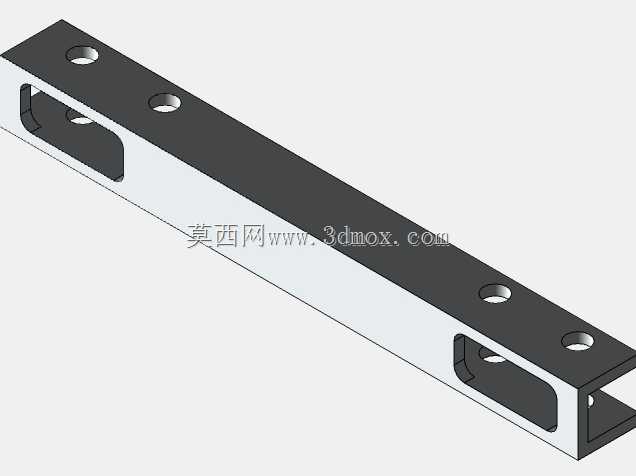

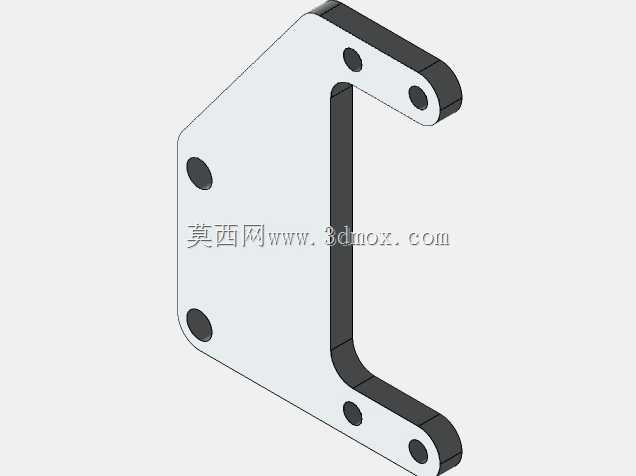

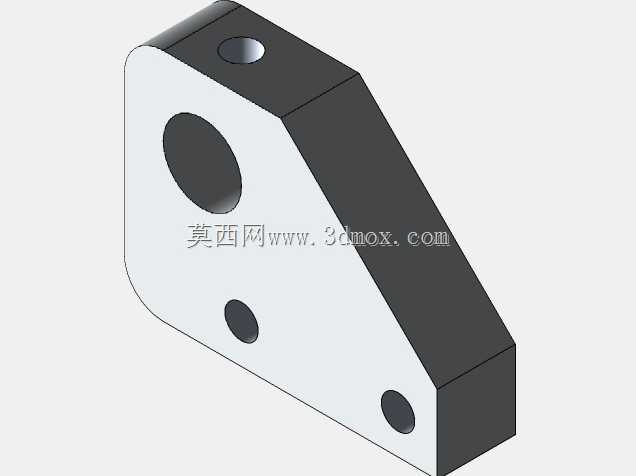

设计过程中充分考虑了快速制造的可行性，整体结构没有复杂的异形曲面零件，绝大多数结构件都可以采用常规易得的板材、型材通过常规切削、钻孔工艺加工完成，不需要特殊的定制铸锻件，降低了制作门槛，适合小批量自制或者教学场景下的加工实训。结构中没有集成控制电机与齿轮箱组件，预留了标准的驱动元件安装位，使用者可以根据自身的成本预算、控制精度需求选配对应的舵机、步进电机或者伺服元件，灵活调整设备的负载能力与控制精度，既可以做成低成本的演示级实训设备，也可以通过选配高精度驱动元件升级为具备精准定位能力的实用工位作业设备。臂身的分段长度经过优化，在保证作业覆盖范围的前提下尽可能缩短力臂长度，减少关节处的力矩负载，提升末端夹持作业的稳定性，避免轻载状态下臂身出现明显的形变抖动。
