四驱遥控越野卡车底盘结构设计方案

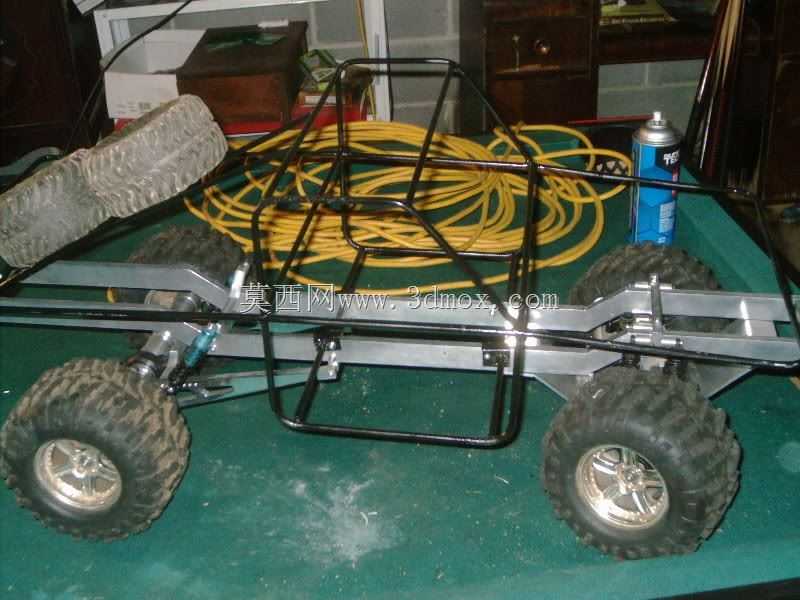

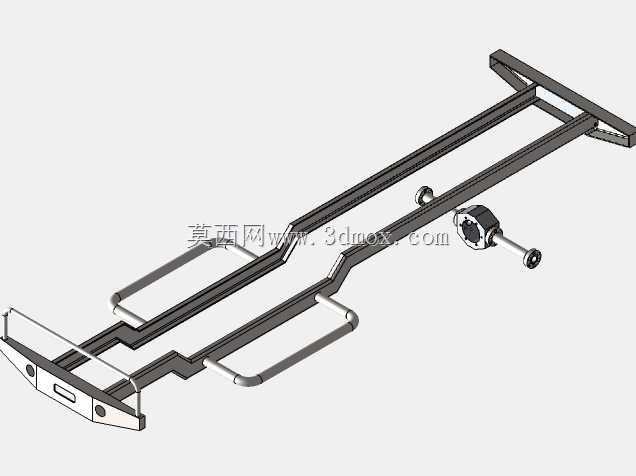

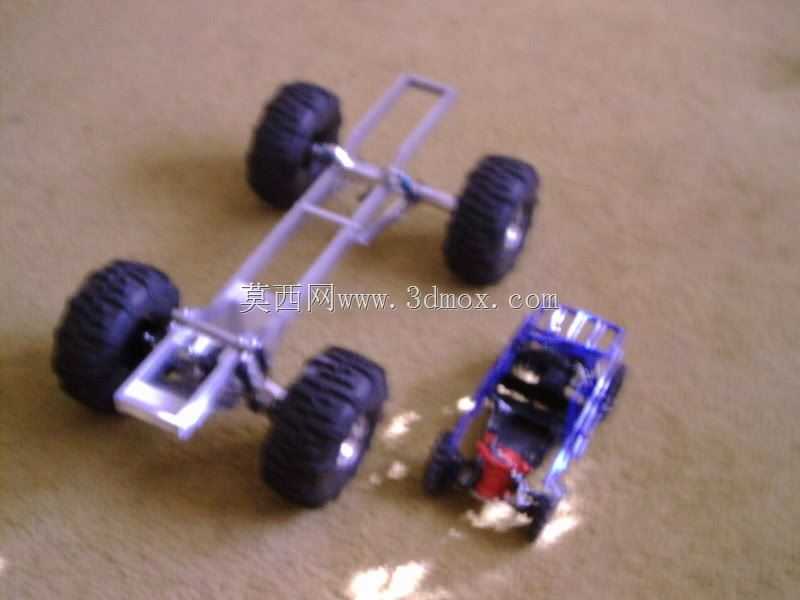

　　这套四驱遥控卡车的底盘结构，核心面向仿真越野RC模型的户外穿越、场地竞速两类核心使用场景，在结构设计阶段就充分考虑了非铺装路面行驶时的冲击载荷传递路径，没有照搬常规平跑遥控车的低重心平板车架思路，而是采用了分层弯折的纵梁式承载结构，和真实越野卡车的梯形车架力学逻辑保持一致。从实际使用需求出发，车架主体采用定制全铝材质加工，在保证整体抗扭刚度的前提下，尽可能降低非簧载质量之外的车架自重，整车纵向长度控制在36英寸，这个尺寸边界既可以容纳大尺寸越野轮胎的跳动行程，也能适配常规1/10比例RC车壳的安装孔位，不会出现车架过长导致车壳无法匹配、过短导致前后悬比例失真的问题。前桥部分直接复用了成熟越野模型的转向节与减震器安装位，

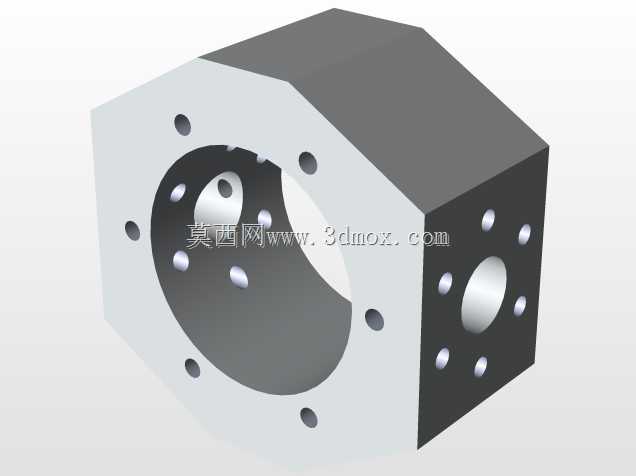

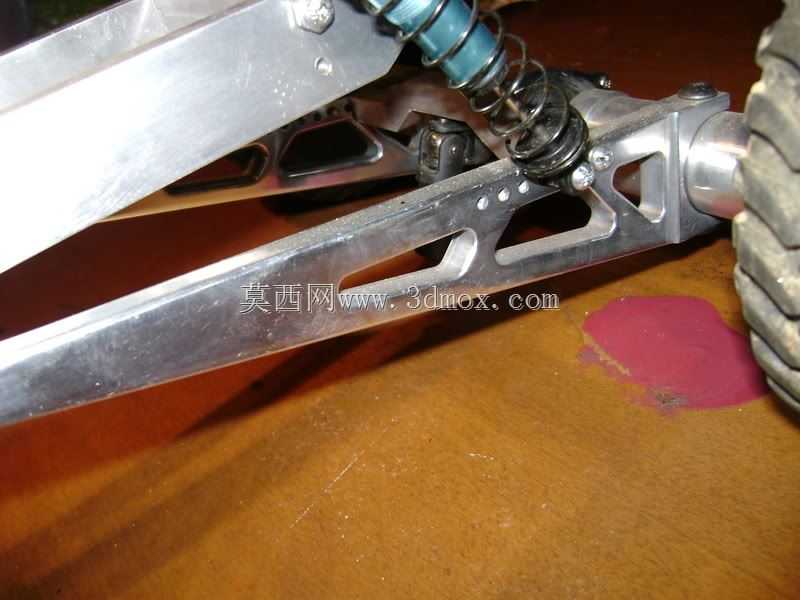

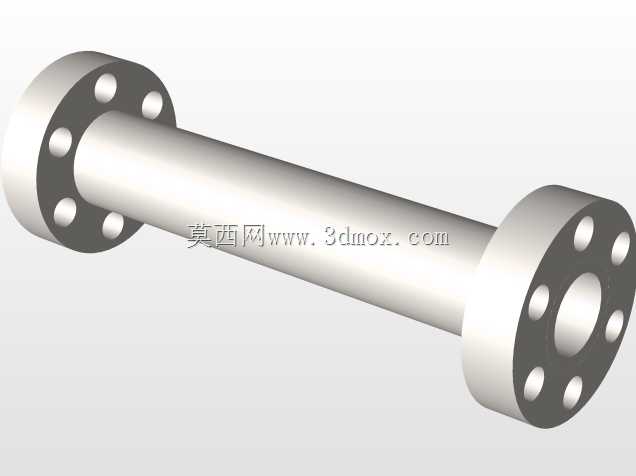

　　转向节的摆臂铰接点位置经过反复调整，主销后倾角、内倾角参数都参考真实越野卡车的设定，保证转向时的回正力矩足够，在碎石路面行驶时不会出现方向打手的情况；减震器采用立式安装布局，上端固定在车架纵梁的加强支座上，下端直接连接转向节的摆臂端，预留的减震行程可以支持车辆飞跃落地时的冲击缓冲，不会出现减震触底导致车架变形的问题。传动系统部分匹配了大扭矩容量的差速器总成，差速器壳体通过三点式安装支座固定在车架中部的横梁上，前后传动轴的万向节角度控制在许用范围以内，即使在悬挂最大压缩、拉伸行程下，传动轴的传动效率也不会出现明显衰减，四驱的动力传递路径可以保证车辆在沙地、泥地等低附着路面行驶时，前后轮都能获得足够的驱动力，

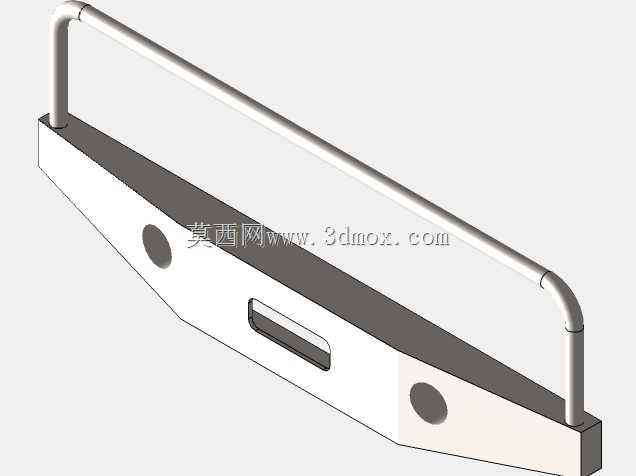

　　不会出现单轮打滑失去动力的情况。车架前后端都预留了防撞结构的安装接口，前端的防撞梁采用弯折铝管焊接成型，突出于车架最前端，碰撞时可以通过自身形变吸收冲击能量，避免冲击力直接传递到纵梁导致车架变形；后端的T型防撞结构除了防护作用之外，还集成了车壳柱的安装位，可以直接固定后段车壳，不需要额外在纵梁上打孔增加安装点，减少了车架的应力集中点。车架两侧的脚踏结构采用圆管弯折成型，除了仿真装饰作用之外，还可以在车辆侧倾时起到支撑作用，避免车架直接接触地面刮擦传动部件，同时也为电池、电调等电子设备的安装预留了侧向固定位，方便布线时将重心控制在车架中心位置，提升行驶稳定性。在设计过程中，所有安装孔位的位置公差都控制在0.1mm以内，

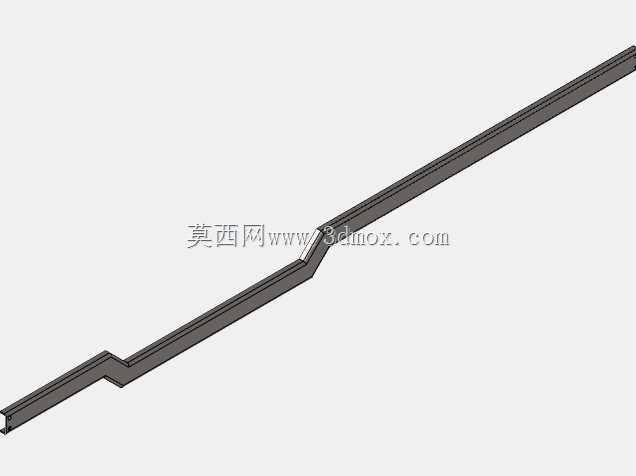

　　保证各部件装配时不需要额外打磨修配，转向拉杆的长度预留了调节余量，可以根据不同的行驶场景调整前轮前束参数，适配场地竞速时的高速直线稳定性需求，或者越野穿越时的大角度转向灵活性需求。车架纵梁的弯折位置都做了圆弧过渡处理，避免直角弯折导致的应力集中，在长期承受交变冲击载荷的情况下，不会出现焊缝开裂、纵梁变形的问题，整体结构的可靠性可以支撑高强度的户外越野使用需求，不需要频繁更换车架部件。
