1204规格430mm行程配BK10BF轴承座滚珠丝杠

这款滚珠丝杠组件是直线传动系统里的核心执行部件，广泛应用在各类需要精准直线进给的工业场景中，比如小型数控雕刻机的轴系进给、桌面级3D打印机的Z轴升降传动、自动化点胶设备的位移平台驱动、小型检测设备的滑台移动机构，还有各类非标自动化设备的短行程精准传动工位，能够把电机输出的旋转运动平稳转化为高精度的直线运动，相比传统滑动丝杠，它的传动摩擦阻力更小，传动效率更高，长时间运行的温升更低，进给精度保持性更好，能有效降低驱动电机的负载损耗。

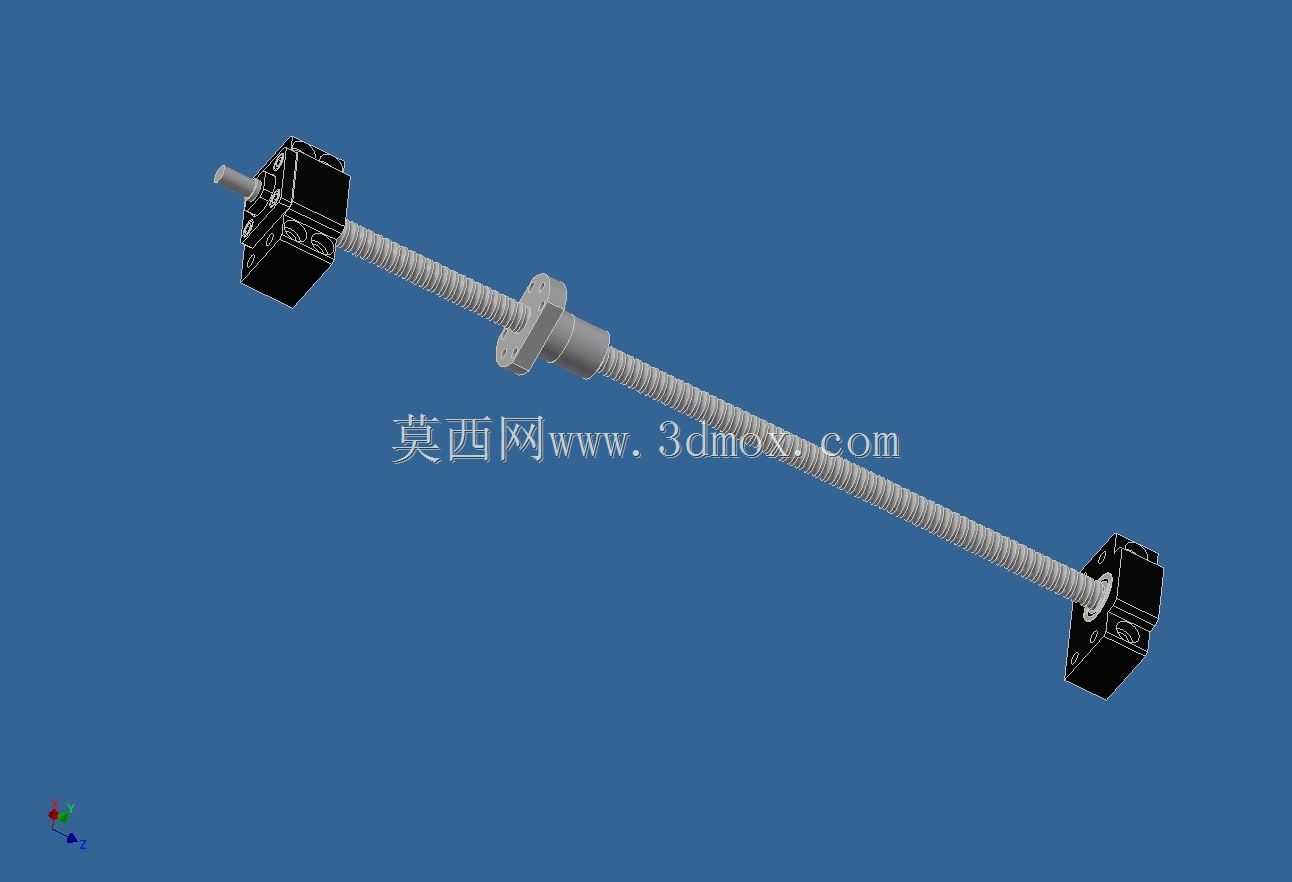

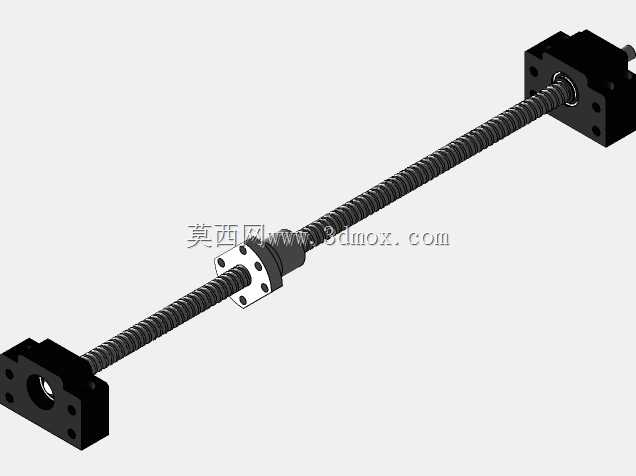

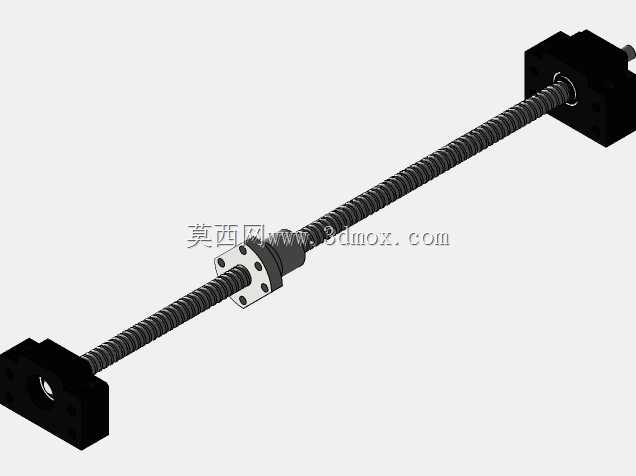

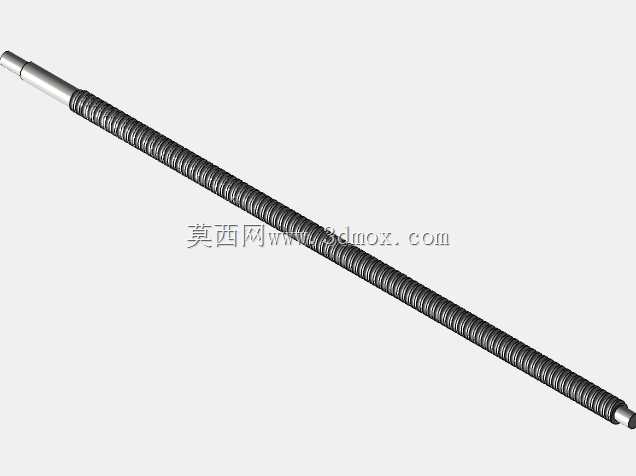

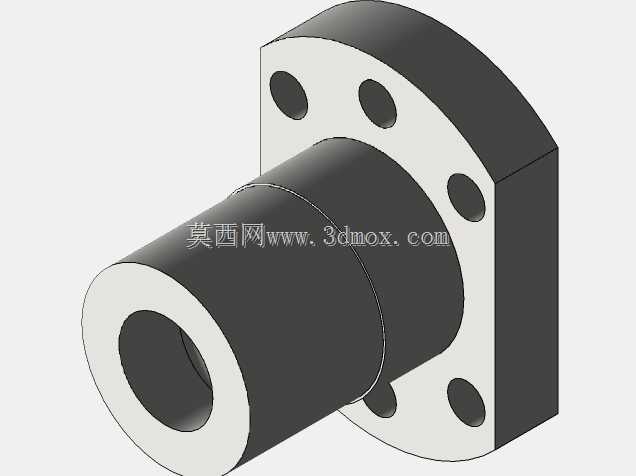

整个组件的设计围绕短行程精准进给的需求展开，丝杠公称直径为12mm，导程为4mm，有效行程长度为430mm，能够满足多数小型自动化设备的单轴行程需求，两端搭配的BK10与BF轴承座形成了固定-支撑的安装结构，这种结构既可以给丝杠提供足够的径向支撑刚度，抵消丝杠高速回转时产生的径向跳动，又能适配丝杠在运行过程中因为温升产生的微量轴向伸缩，避免丝杠因为热胀冷缩出现弯曲变形，影响传动精度。丝杠配套的滚珠螺母采用循环滚珠结构，螺母自带安装法兰，法兰上预留了标准安装孔位，可以直接和移动滑台或者负载工作台连接，不需要额外设计转接结构，降低了整机的设计与装配难度。

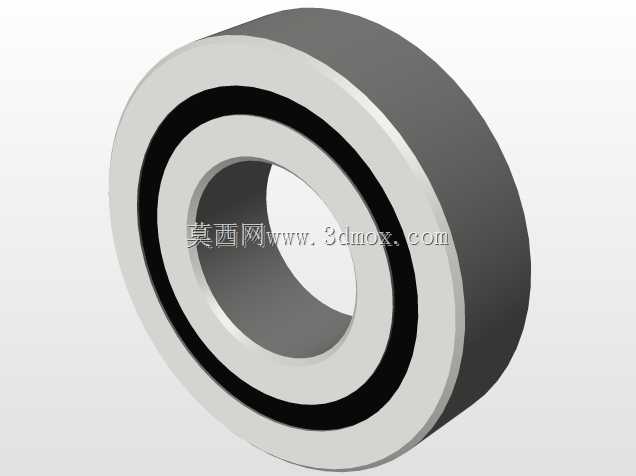

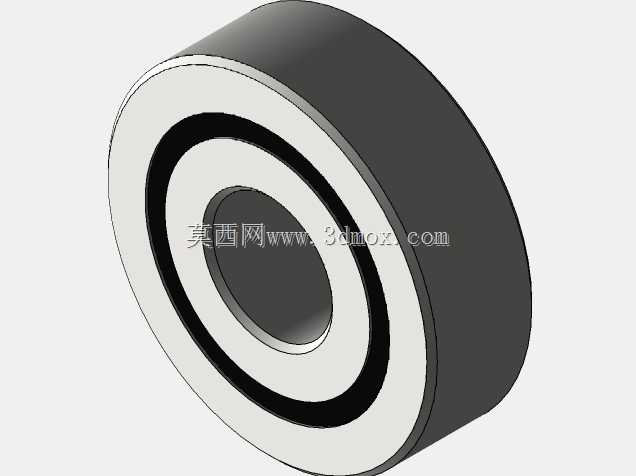

在安装边界上，两端轴承座的安装孔位采用行业通用的标准尺寸，BK10固定端轴承座集成了配对角接触轴承，能够承受一定的轴向载荷与径向载荷，承担丝杠传动过程中的主要轴向力，BF10支撑端采用深沟球轴承作为支撑，主要起到径向定位、补偿轴系同轴度误差的作用，整个组件装配完成后，丝杠的同轴度经过调校，回转过程顺畅无卡滞，用户在整机装配时只需要按照轴承座的安装孔位定位固定，就可以快速完成传动部件的安装，不需要额外对丝杠和轴承座进行二次配磨调校，能够大幅缩短设备的装配周期。在实际使用场景中，这款丝杠可以适配伺服电机或者步进电机通过联轴器直连驱动，也可以搭配同步带轮进行减速传动，能够满足不同进给速度、不同定位精度的设备需求，在低速进给场景下可以实现微米级的进给分辨率，在高速往复运动场景下也能保持稳定的传动性能，不会出现爬行、卡顿的问题，有效提升配套设备的运行稳定性与加工精度。
