安全开关致动器工业结构三维设计作品

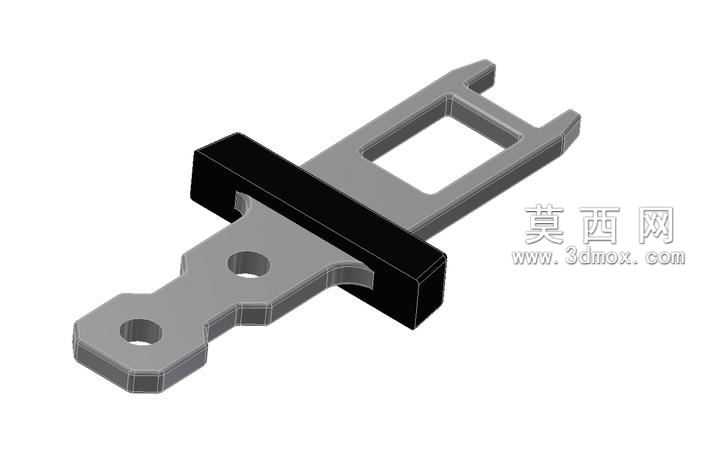

本作品为安全开关致动器的三维建模设计，整体采用参数化建模思路完成，建模过程中优先保证零件各装配尺寸的精准度，适配对应型号安全开关的插合触发需求。模型主体结构分为插合触发端、中部限位块、尾部安装段三个功能区域：插合触发端采用叉型开口结构，建模时对开口边缘做了微小倒角处理，既还原实际零件的加工工艺特征，也避免装配时出现尖锐边干涉的问题；中部黑色限位块为独立装配结构，建模时单独绘制实体后与主体金属部分做装配配合，还原实际产品中橡胶或工程塑料材质的限位隔挡功能，该部分在渲染时赋予哑光黑色工程塑料材质，调整粗糙度参数至0.7左右，模拟磨砂塑料的哑光质感，无多余反光。主体金属部分采用镀锌钢件的材质设定，渲染时赋予浅灰色金属材质，金属度参数设置为0.85，粗糙度设置为0.3，同时添加细微的磨砂纹理贴图，还原工业五金件的真实表面质感，避免镜面金属的失真效果。尾部安装段设置两个同轴安装孔，建模时严格保证孔位的同轴度公差与孔边距尺寸，两个安装孔分别做沉头结构设计，适配对应规格的螺丝沉头安装需求，安装段末端做圆角过渡处理，还原实际冲压零件的边角特征。整体建模过程中对所有棱边根据实际加工工艺添加对应大小的圆角或倒角，不存在尖锐直角的失真结构，各部分结构的壁厚均匀一致，符合五金冲压件与塑料件的实际生产工艺要求。渲染阶段采用三点布光方案，主光源从模型斜上方45度照射，突出零件的结构轮廓与材质质感，辅光源从侧方补光消除暗部死黑，背光源添加微弱轮廓光区分模型与背景，最终渲染效果清晰展现致动器的各部分结构细节，可直接用于产品展示、装配模拟、工程参考等场景，模型结构完整无破面，各特征参数可根据实际适配需求进行调整修改。
