3D打印机用光耦式限位检测部件结构

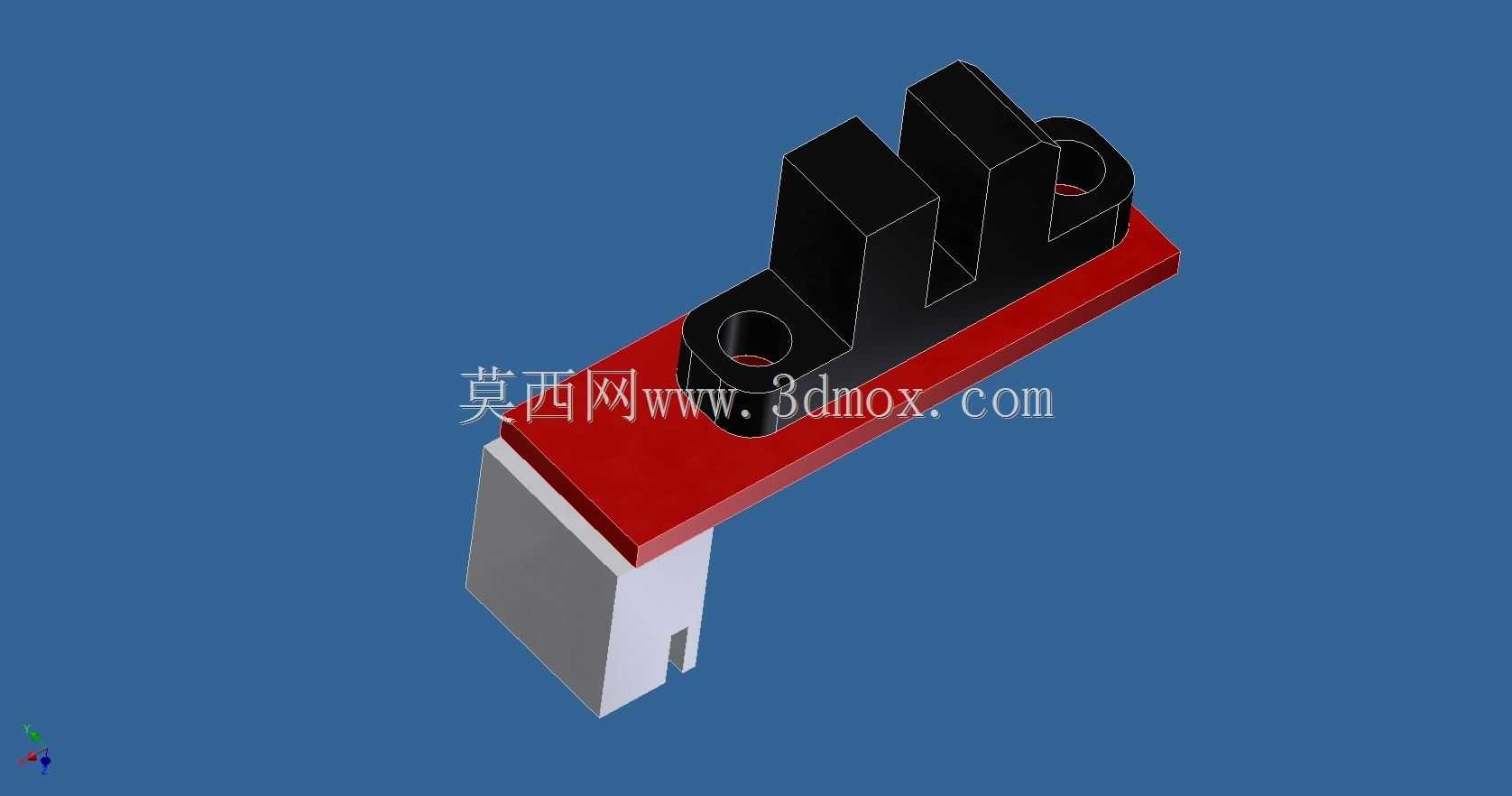

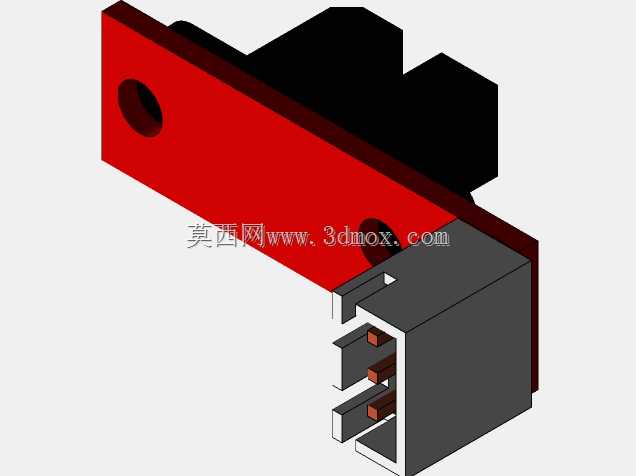

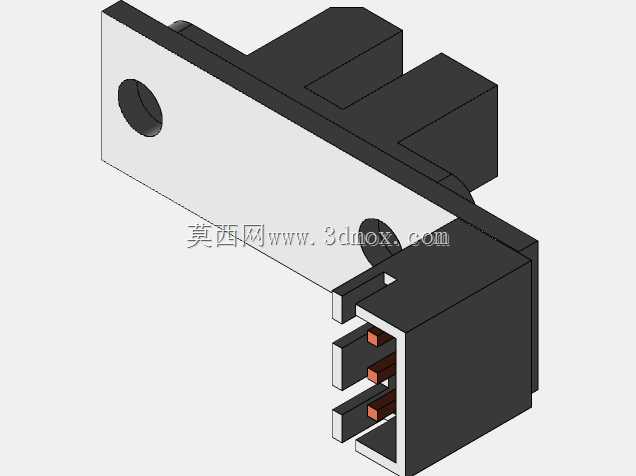

在桌面级FDM3D打印机的运动轴系设计中，限位检测部件是保障设备开机归零、行程防碰撞的核心基础元件，这款槽型光学限位部件正是针对这类应用场景开发的检测结构。不同于传统机械触点式限位开关容易出现触点氧化、弹跳误触发、长期按压磨损的问题，这款光学式限位结构采用U型槽对射光路设计，运动轴上配套的挡片插入槽体时即可切断红外光路，触发位置信号，整个检测过程无机械接触，不会产生触点损耗，长期运行的触发一致性远优于机械限位结构。从结构设计层面来看，这款部件将光路发射与接收模块集成在黑色U型支架内部，支架底部延伸出带两个安装孔的固定翼，安装孔的孔位间距匹配桌面级3D打印机常用的2020铝型材安装槽标准，安装时无需额外定制转接件，直接通过T型螺母即可固定在型材框架的对应位置，固定翼与U型槽体的垂直精度经过设计校核，安装后槽口方向与运动轴的行进方向保持平行，挡片插入时不会剐蹭槽体内壁。部件底部预留了标准的接插端口安装位，可直接适配常规3D打印机主板的3Pin限位接口，接线时无需额外焊接，直接对插即可完成电气连接，降低了组装环节的操作难度。设计过程中针对3D打印机的实际运行工况做了细节优化：U型槽的开槽宽度预留了足够的挡片活动余量，即使运动轴存在小幅装配偏差，挡片也能顺利插入槽体触发信号，不会出现卡滞或者漏触发的问题；支架主体采用遮光材质制作，可避免设备内部的LED照明、加热块热辐射光线对光路产生干扰，在高温的喷头附近安装时也能保持信号稳定；红色安装基座的厚度经过匹配设计，既保证了整体结构的安装强度，又不会过多占用轴系周边的安装空间，对于打印幅面在200-300mm区间的桌面级设备来说，X、Y、Z三个运动轴都可以通用这款限位部件，无需针对不同轴单独开模制作不同结构的限位件。从安装边界来看，这款部件整体外轮廓尺寸紧凑，固定后突出型材表面的高度控制在较低范围，不会和运动中的打印平台、喷头滑车产生运动干涉，槽体的触发位置距离安装基准面的尺寸经过校准，设备组装时只需将部件固定在轴系行程端点的对应位置，配合固件的偏移量设置即可快速完成归零定位，大幅缩短设备的组装调试周期。
