美洲狮ABF13气动球振动器结构设计

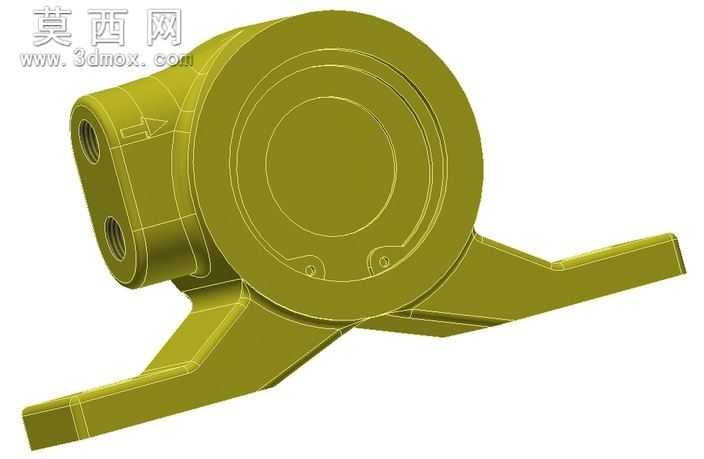

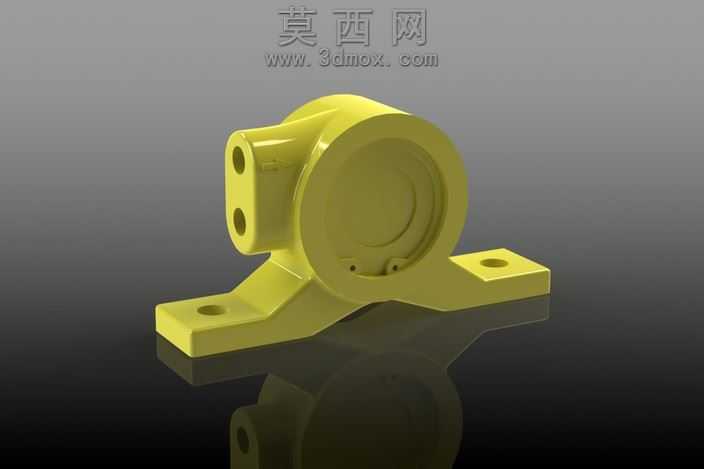

本作品为气动球式振动器的三维参数化建模成果，建模过程严格遵循气动振动元件的工程设计逻辑，以工业应用场景下的激振性能需求为核心导向开展结构设计。建模阶段首先完成主体基座的轮廓构建，针对带安装支脚的一体式壳体结构，精准还原壳体上的两个气动接口特征，明确进气与排气的通道走向，同时还原壳体内部用于容纳振动钢球的环形轨道型腔，保证型腔内壁的圆弧过渡精度，避免气动驱动时钢球运行出现卡滞问题。主体圆形端盖部分严格按照密封配合要求设计，还原端盖上的紧固安装点位，保证端盖与壳体装配后可形成密闭的气动工作腔，杜绝工作过程中的气压泄漏问题。两侧延伸的安装支脚采用等强度结构设计，预留对应的安装固定孔位，保证振动器工作时可通过支脚稳定固定在料仓、输送管道等待激振设备上，支脚与主体壳体的衔接处做圆弧过渡处理，降低高频振动下的应力集中风险，提升部件的结构疲劳寿命。材质渲染阶段，主体壳体与端盖、安装支脚统一采用军绿色硬质阳极氧化铝合金材质表现，还原工业气动元件常用的表面处理质感，金属材质的粗糙度、反光度参数均参照实物调整，既体现金属部件的硬朗质感，也避免过度反光影响结构细节的展示。模型完整还原了该款振动器52磅力输出、15100VPM振动频率对应的结构参数，内部钢球的尺寸、轨道间隙均按照气动振动的动力学原理匹配设计，保证压缩空气进入腔体后可推动钢球沿环形轨道高速回转，通过周期性的离心力变化输出稳定高频振动。建模过程中对所有装配配合面做了公差适配设计，气动接口的螺纹特征、安装孔的尺寸精度均符合气动元件的通用行业标准，可直接用于后续的工程出图、虚拟装配验证以及3D打印样件试制，能够为工业散料输送、料仓破拱等场景的振动部件选型、安装模拟提供精准的三维数字模型支撑。
