山地自行车130mm长度把立结构设计

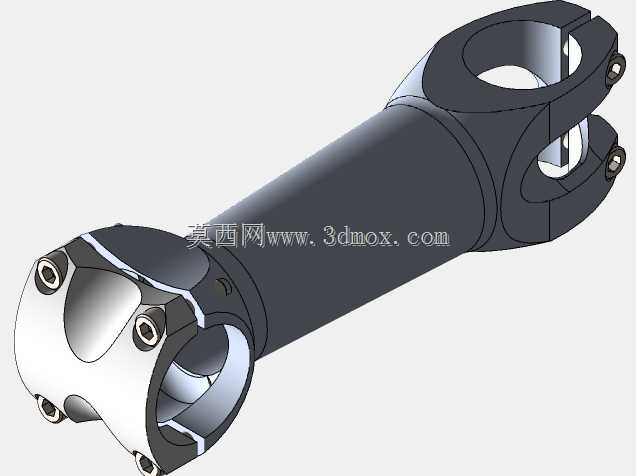

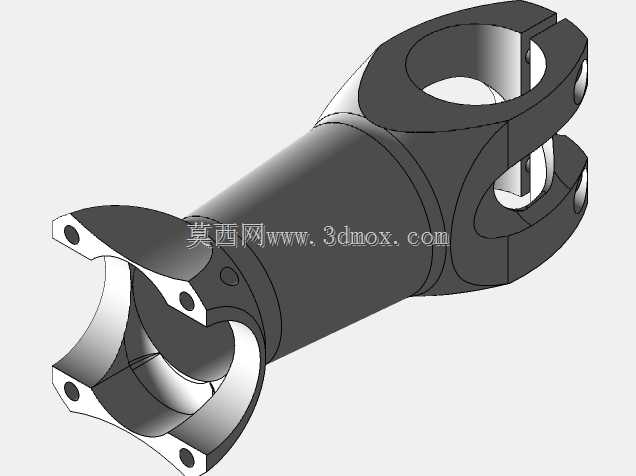

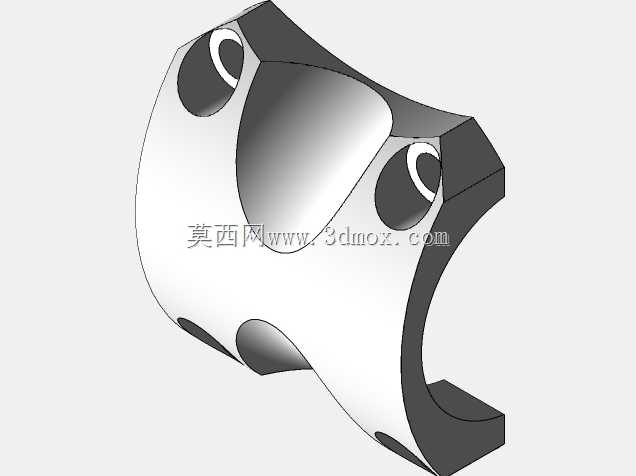

该部件是山地自行车转向系统与操控系统的核心连接构件，主要应用于山地越野、林道穿越等骑行场景，承担着连接自行车前叉舵管与车把横的核心作用，是骑行过程中传递操控力、保障转向精度的关键受力零件。在实际骑行过程中，骑手施加在车把上的转向力、摇车时的侧向拉力、颠簸路面传递的纵向冲击力都会全部作用在该部件上，因此其结构设计直接决定了骑行操控的精准度与骑行安全系数。从功能特性来看，该把立采用130mm的长度规格，适配1.125英寸规格的前叉舵管，能够为骑手提供更舒展的骑行姿态，有效降低长途骑行过程中的腰部负荷，同时更长的力臂设计能够在越野骑行时放大转向操控力矩，提升复杂路况下的转向操控灵活性，帮助骑手更精准地控制前轮走线，规避路面障碍。在设计思路上，该部件采用了对称式的夹装结构，两端分别设置对锁式夹环结构：与前叉舵管连接的一端采用双螺栓对锁的抱紧结构，能够均匀施加抱紧力，避免单点应力集中造成舵管损伤，同时保证高速颠簸下的连接可靠性，杜绝转向松旷的风险；与车把横连接的一端采用四螺栓对称压盖结构，压盖与主体贴合面做了弧度适配，能够完全贴合标准直径车把的圆柱面，夹紧受力均匀，不会出现车把局部应力过大造成的断裂隐患，同时四螺栓的锁紧结构能够提供足够的夹紧力，应对大落差越野时的剧烈冲击。主体结构采用变径中空的流线型设计，中段为大直径的圆柱过渡结构，在保证整体扭转刚度、弯曲强度的前提下，尽可能去除非受力区域的冗余材料，实现零件的轻量化目标，降低整车的非簧载重量，提升骑行时的操控响应速度。从安装边界来看，该把立的夹装尺寸完全适配行业通用的标准规格，安装时无需额外改装配件，只需按照标准扭力值锁紧固定螺栓即可完成装配，夹环的开口间隙经过精准计算，在螺栓达到标准锁紧扭力时，夹环能够完全抱紧管件且不会出现开口完全闭合的过锁紧问题，避免夹环出现应力断裂。整体外形做了圆弧过渡处理，没有尖锐的棱角凸起，既能够降低骑行过程中的风阻，也能避免摔车时棱角对骑手造成额外磕碰伤害，表面的结构加强筋沿着主受力方向布置，能够在不增加壁厚的前提下大幅提升部件的抗冲击性能，应对山地骑行中常见的飞包落差、路面颠簸带来的瞬时冲击，保证长期使用下的结构强度，不会出现变形、开裂等失效问题。
