单轴避震自行车后车架结构设计

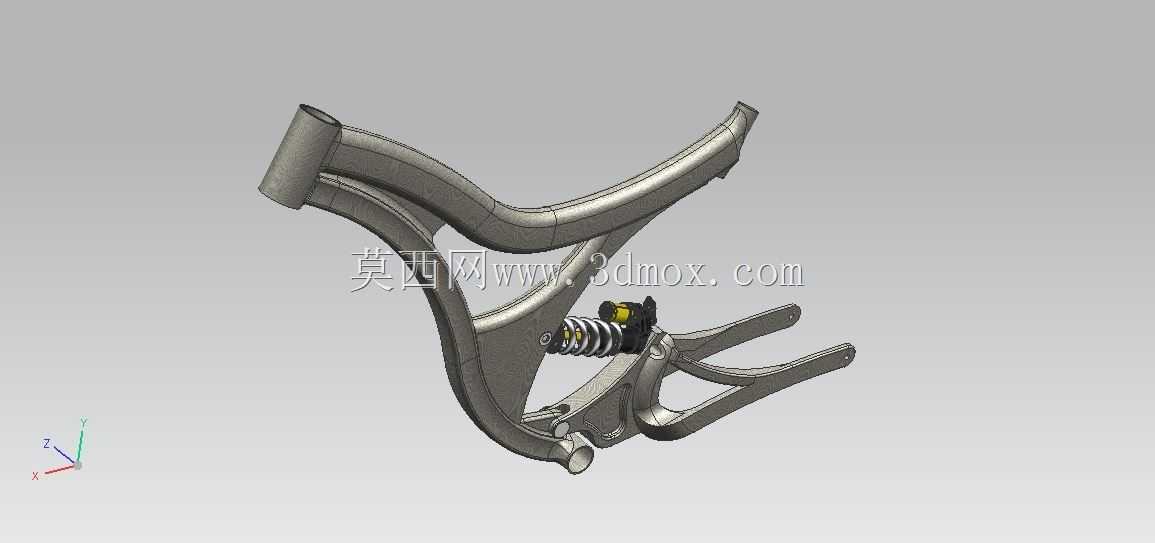

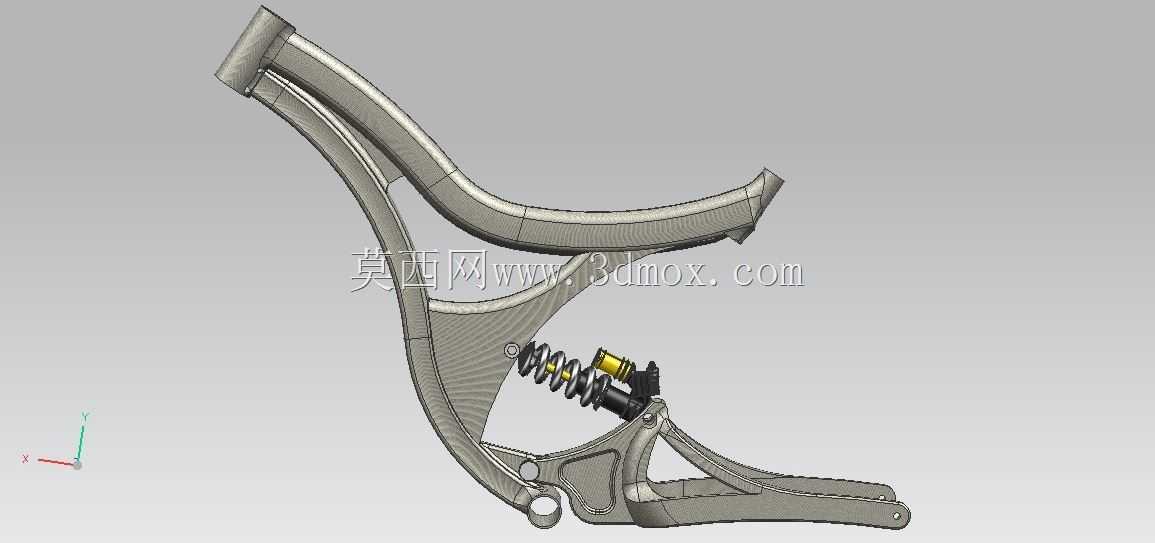

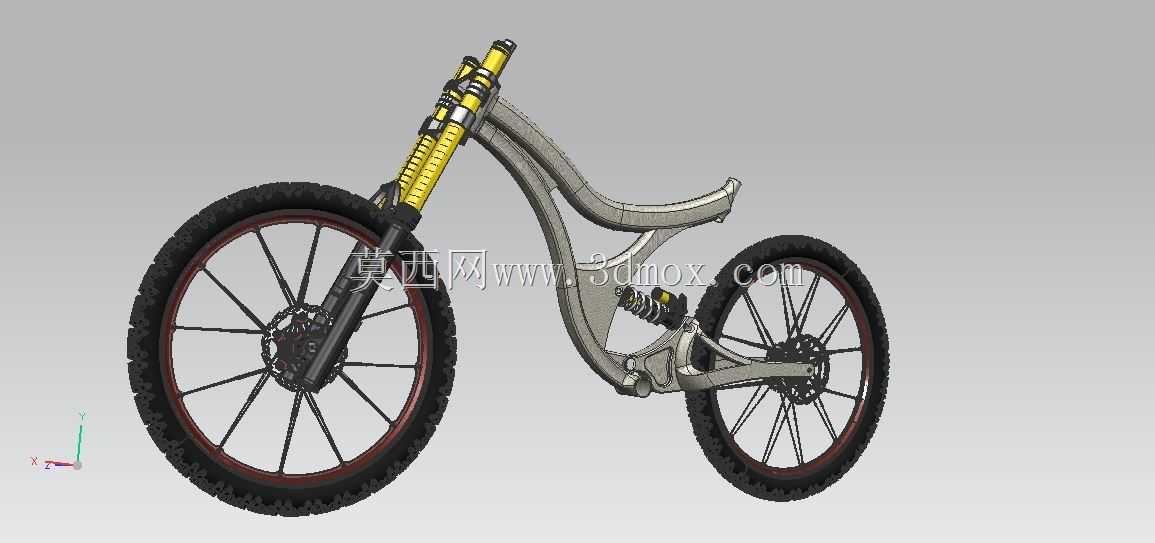

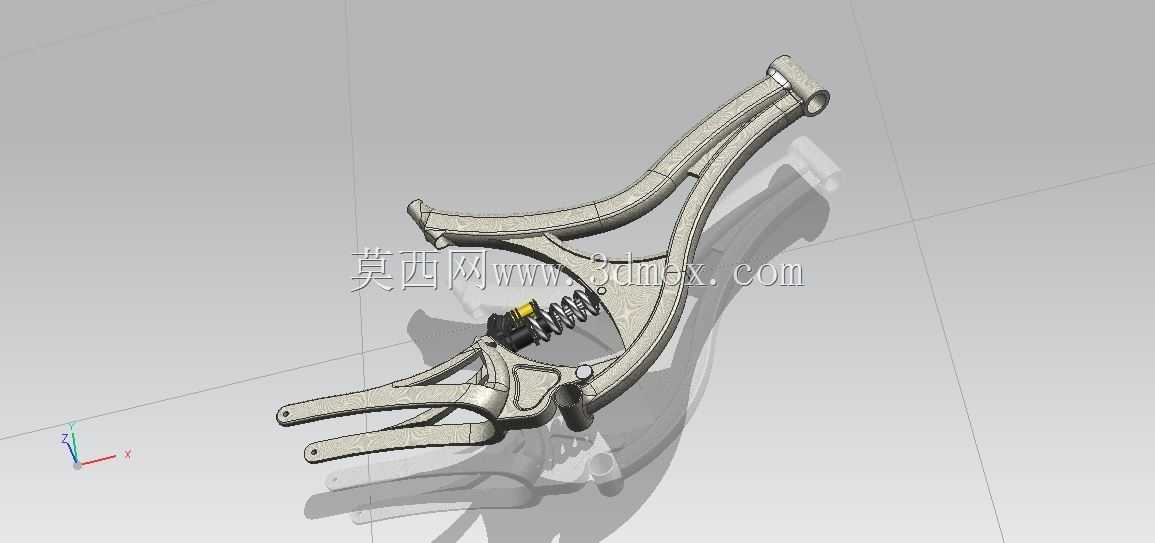

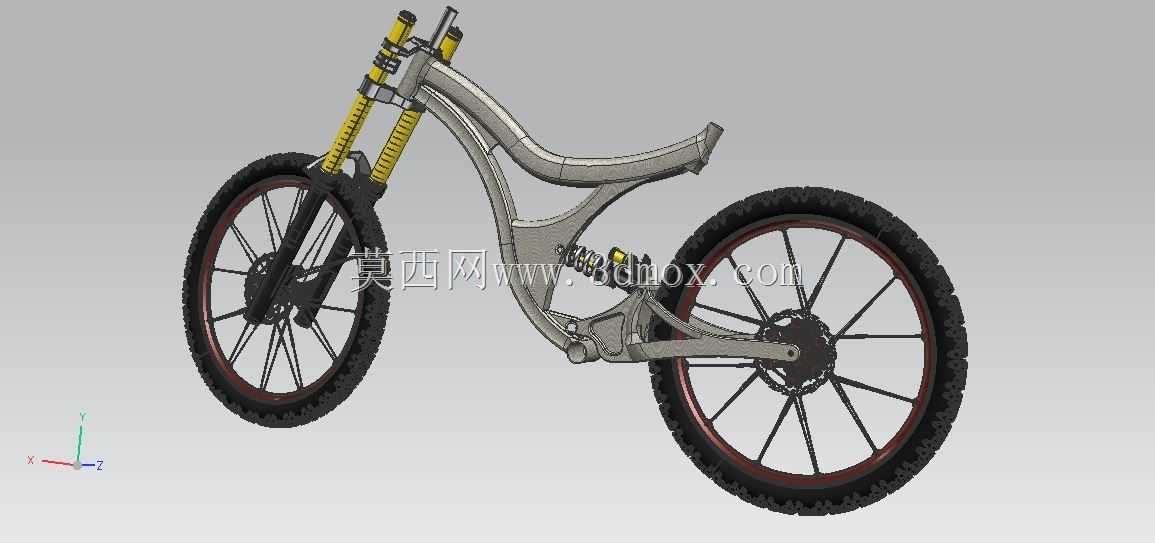

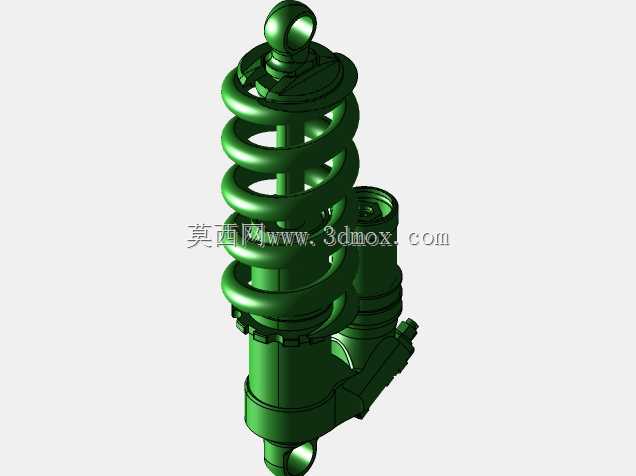

该结构为单轴结构自行车后车架，主要应用于非铺装路面骑行的山地自行车、越野休闲自行车领域，作为整车核心承载结构，承担连接后轮组、传动曲柄组件、避震阻尼单元与前端主车架的核心作用，可在骑行过程中传递骑行者踩踏动力，同时缓冲路面颠簸带来的冲击载荷，提升复杂路况下的骑行稳定性与操控舒适度。该后车架采用双叉臂对称式结构布局，主体承载臂采用变截面流线型设计，在保证结构强度的同时有效降低非簧载质量，减少骑行过程中的动力损耗。车架后端设置同轴后轮安装轴座，可适配标准规格山地自行车后轮组，轴座处预留碟刹安装位，兼容主流线拉、油压碟刹组件的安装需求；车架中部集成避震器安装支点，采用卡接式固定结构搭配限位卡槽，可匹配不同行程的弹簧阻尼避震器，安装支点的位置经过力学优化，可将后轮受到的垂直冲击顺畅传递至避震单元，避免结构出现应力集中导致的疲劳损坏。车架前端设置单轴铰接点位，用于与自行车前端主车架连接，铰接点位采用同轴衬套安装位设计，可配合耐磨衬套实现后车架绕铰接轴的顺畅摆动，摆动行程与避震器压缩行程完全匹配，不会出现运动干涉问题。车架下部设置曲柄组件安装基座，可兼容卡内克DB线圈、马尔佐奇怪兽系列曲柄总成的安装，基座处预留传动走线卡槽，可容纳变速线管、刹车线管的内置排布，避免线管外露带来的剐蹭损坏。在设计过程中，该结构充分考虑了实际骑行的载荷分布，对踩踏发力时的车架形变量进行了约束，在保证避震缓冲效果的同时减少踩踏动力的泄力问题，所有安装点位的边界尺寸均遵循通用自行车配件的互换标准，无需额外改装即可适配市售主流规格的后轮、避震器、曲柄组件，可直接用于越野自行车的改装升级或是定制整车的结构搭建，在林道穿越、轻度越野骑行场景下可提供可靠的结构支撑与舒适的滤震表现。
