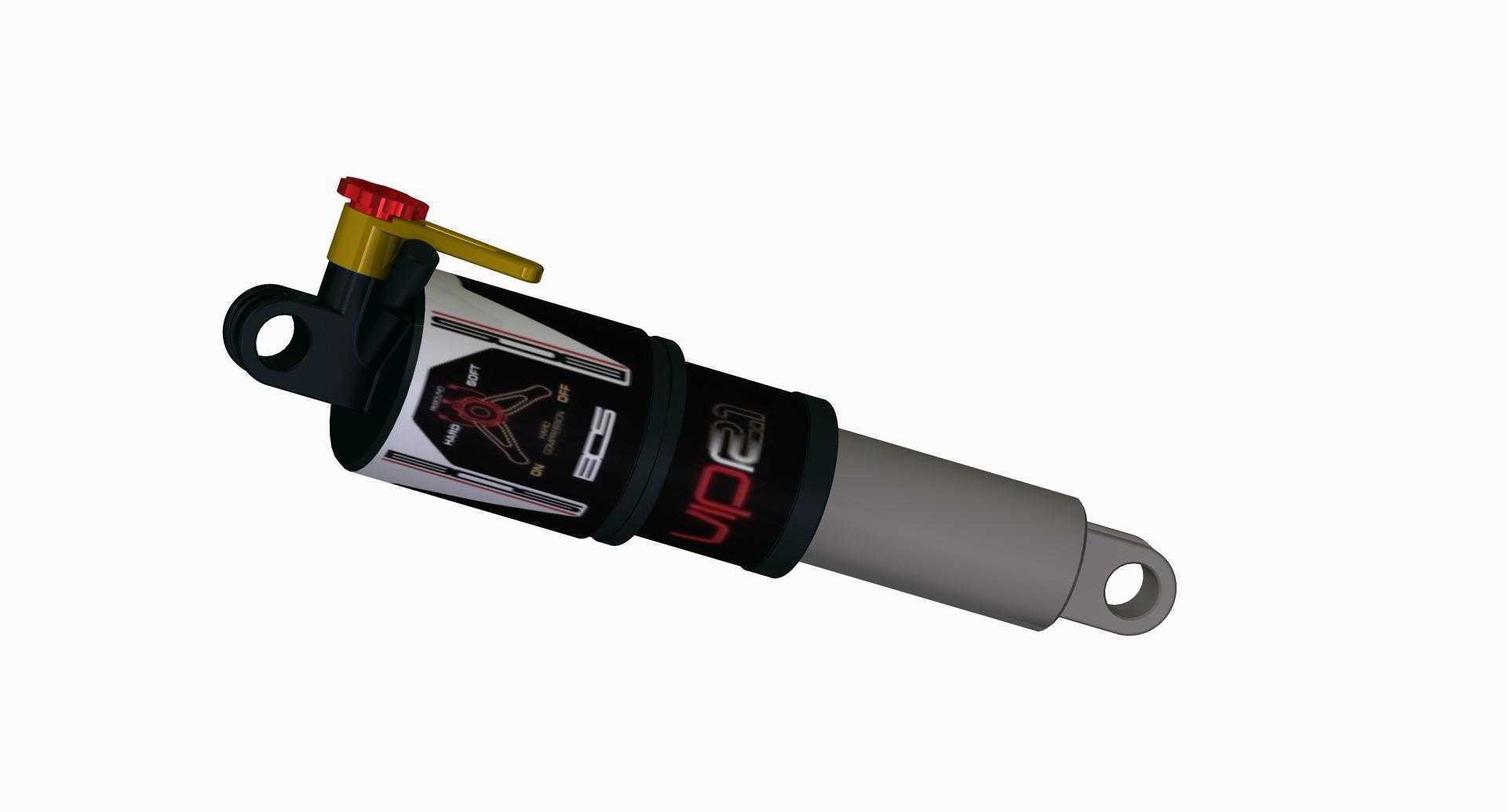

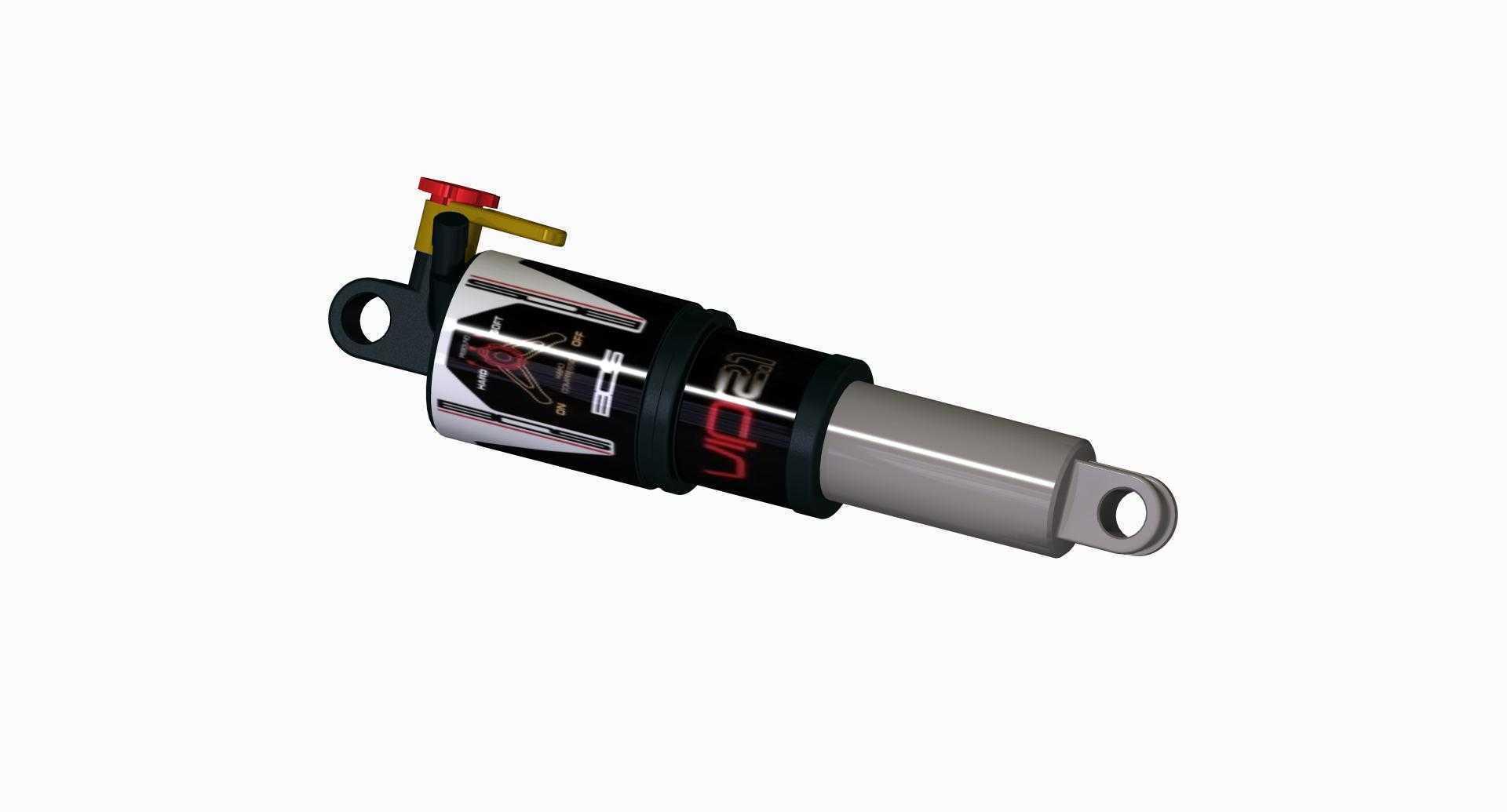

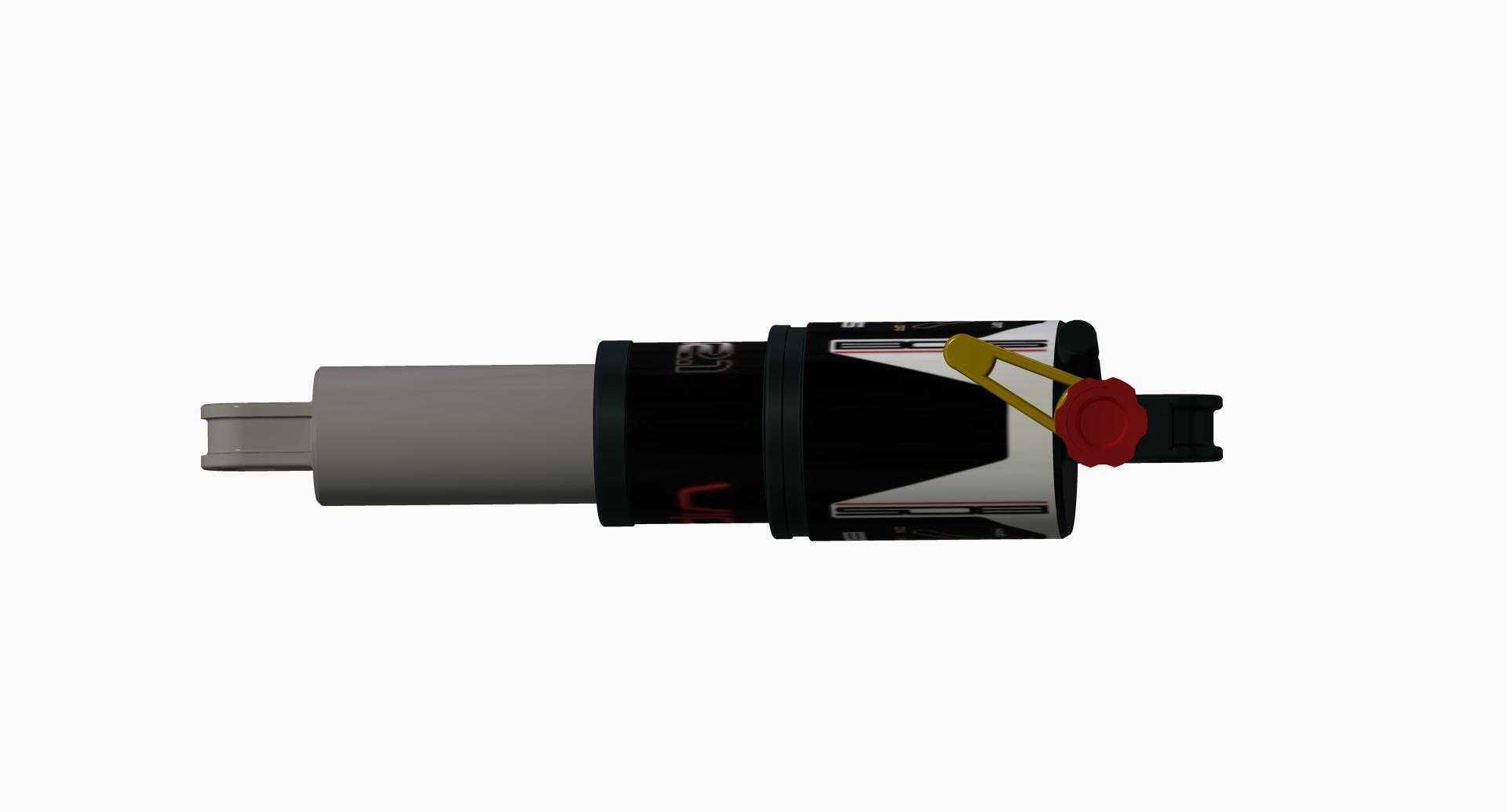

山地自行车Bos VipR2后避震阻尼器结构

　　这款后避震阻尼器主要面向山地自行车越野骑行场景设计，适配林道穿越、中度越野等骑行工况，安装在自行车车架后三角与主车架的连接位置，作用是吸收骑行过程中后轮遇到颠簸路面产生的冲击，过滤路面传递到车架的震动，既提升骑行过程中的操控稳定性，也能降低骑手长时间骑行的身体疲劳感，同时避免硬冲击对车架结构造成的疲劳损伤。从结构设计来看，这款阻尼器采用油气分离的阻尼结构设计，外置的调节拨杆可以分别调整压缩阻尼与回弹阻尼的参数，骑手可以根据自身体重、骑行路况以及个人骑行习惯，调整避震的软硬程度与回弹速度：在平整铺装路面骑行时可以调高阻尼硬度，减少踩踏过程中的避震泄力，提升踩踏传动效率；在颠簸越野路段则可以调低阻尼硬度，让避震器拥有更长的有效行程，

　　充分吸收路面的连续冲击。两端的吊耳式安装结构采用标准的衬套配合安装孔设计，安装孔位的同轴度公差控制在0.02mm以内，保证安装后避震器动作过程中不会出现卡滞、偏磨的问题，安装端的销轴配合间隙控制在合理范围，既不会因为间隙过大产生骑行过程中的异响，也不会因为间隙过小导致安装拆卸困难。整体外形为同轴圆柱布局，主体缸筒采用高强度铝合金材质加工，表面做硬质阳极氧化处理，耐磨性能比普通氧化处理提升三倍以上，能够抵御骑行过程中泥沙、碎石的刮擦，也能避免户外潮湿环境带来的腐蚀问题。外露的活塞杆表面采用镀硬铬处理，表面粗糙度达到Ra0.8以下，配合内部的特氟龙材质油封，既保证活塞杆往复运动的顺滑度，也能长期维持密封性能，

　　避免内部阻尼油泄漏导致的避震性能衰减。顶部的气室结构采用高压气门芯设计，骑手可以通过专用打气筒调整气室压力，适配不同体重骑手的预压需求，不需要更换弹簧就能实现大范围的承载力调整，相比传统的弹簧后避震，整体重量降低40%左右，更符合轻量化山地车的配置需求。设计过程中重点考虑了户外使用的可靠性，所有外部调节旋钮都做了防滑齿结构，骑手佩戴骑行手套也能轻松完成参数调整，调节档位有清晰的段落感，不需要额外工具就能完成所有参数的设置。缸筒侧面的标识清晰标注了产品的行程参数与调节方向，避免骑手调整过程中出现操作失误。安装边界方面，这款避震器的两端安装孔中心距为200mm，有效避震行程为57mm，缸筒最大外径为38mm，

　　安装时需要预留至少42mm的径向空间，避免避震压缩过程中与车架后三角、轮胎或者变速管线发生运动干涉。在实际装车匹配时，需要根据车架的避震杠杆比计算对应的弹簧刚度与阻尼参数，保证避震器在全行程范围内都能提供线性的阻尼支撑，避免出现打底或者初段过硬的问题。内部的阻尼油路采用多片阀片结构，相比传统的小孔阻尼结构，能够在不同压缩速度下提供更线性的阻尼反馈，高速冲击时阀门自动开启提供更大的油液流通面积，避免冲击直接传递到车架，低速压缩时阀门保持较小开度，提供足够的支撑力减少踩踏泄力。回弹油路采用独立的调节针阀，可以精准控制回弹油道的通流面积，从最快回弹到最慢回弹一共设置12档调节，能够满足不同风格骑手的使用需求。密封结构采用多重防尘防水设计，最外层的防尘圈可以阻挡大部分泥沙、灰尘进入活塞杆区域，中间的油封负责密封内部阻尼油，最内侧的导向带为活塞杆提供稳定的径向支撑，保证活塞杆长期往复运动也不会出现偏磨，整体密封结构可以满足高压水枪冲洗的使用场景，不会因为日常洗车导致水进入阻尼内部造成油液乳化。
