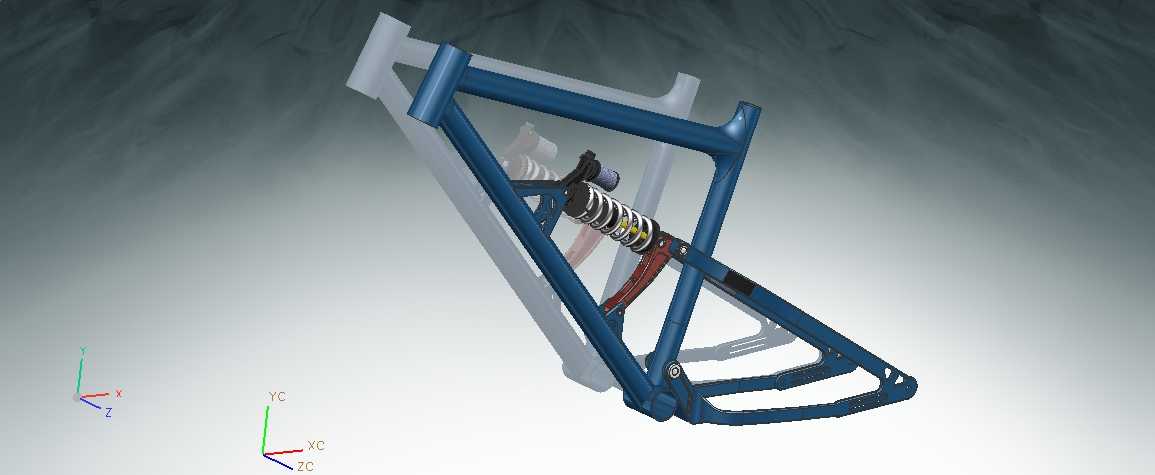

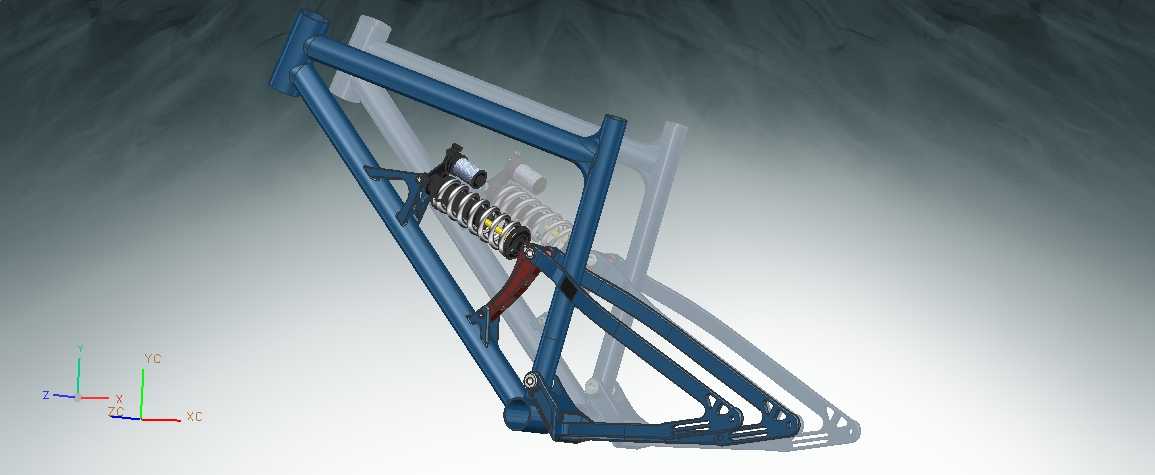

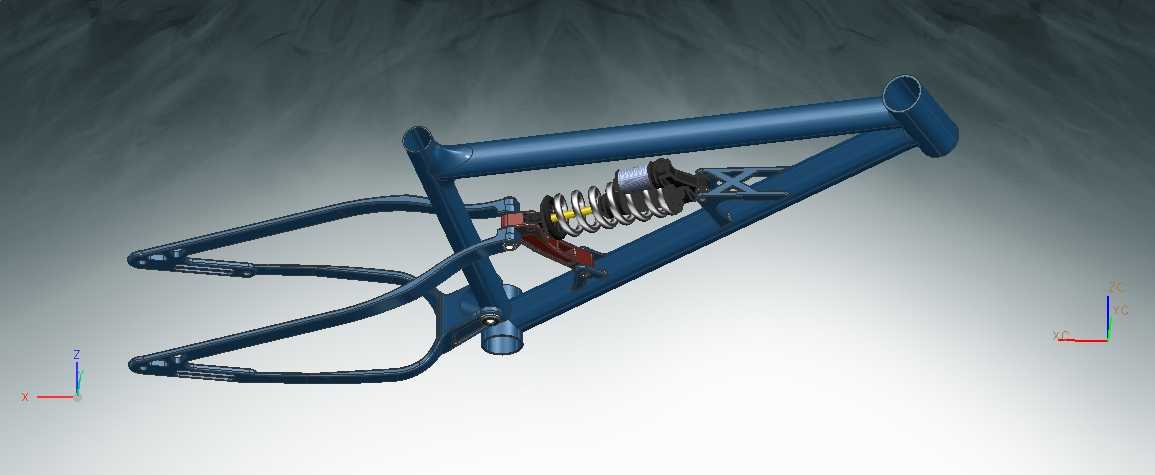

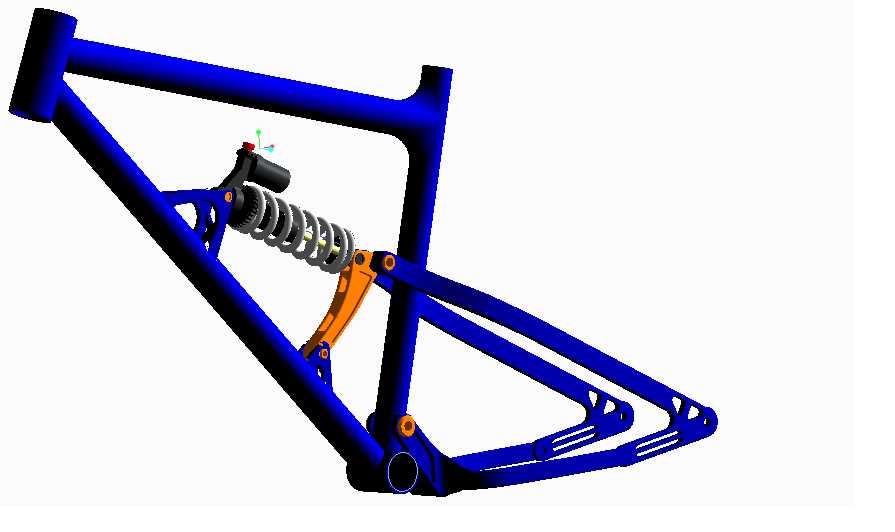

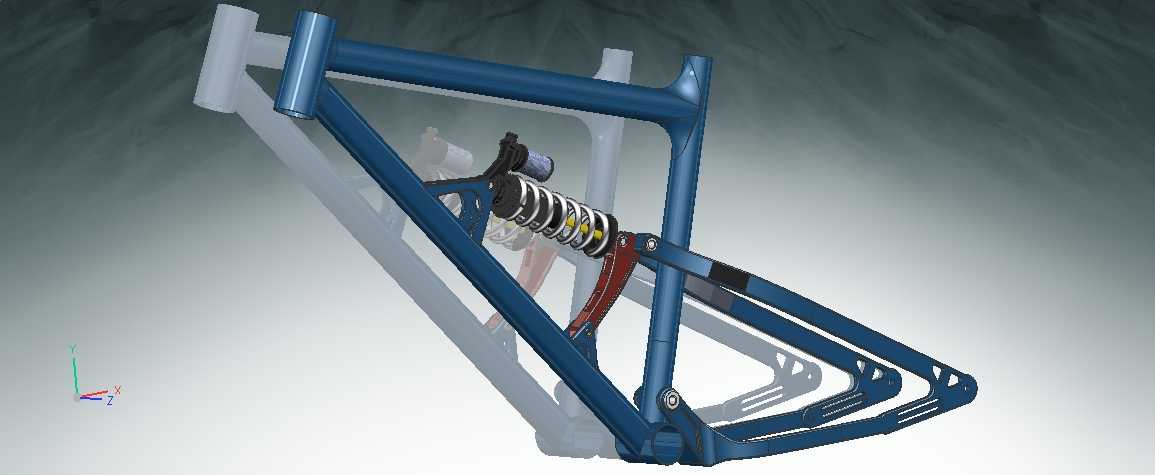

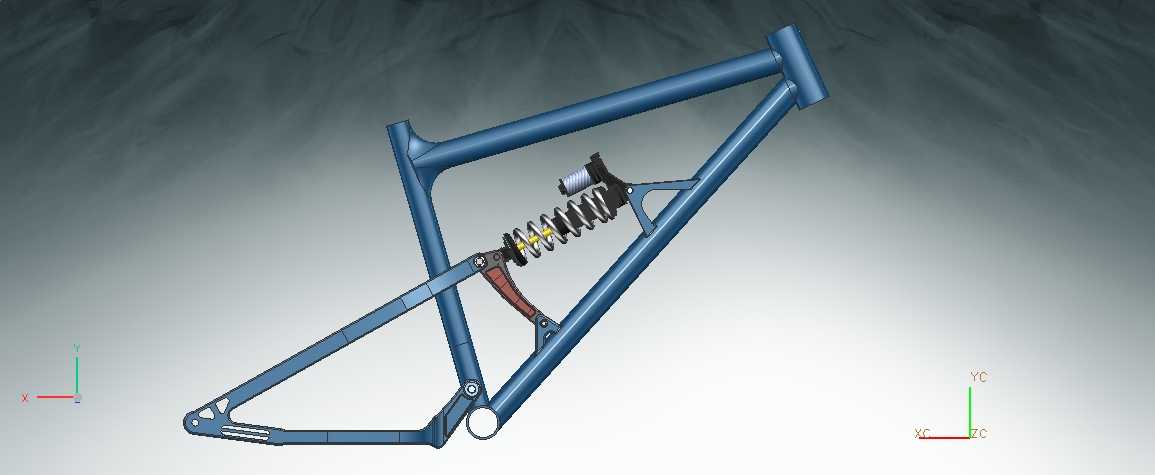

带DHX后减震的全悬挂自行车车架结构设计

这款全悬挂自行车车架是面向山地越野骑行场景开发的核心承载结构，主要适配高强度林道穿越、速降骑行、复杂非铺装路面通行等使用需求，作为整车的安装基体，它需要承接骑行者的体重载荷、路面传递的颠簸冲击，同时为转向系统、传动系统、轮组、制动组件提供精准可靠的安装定位基础，是决定整车骑行稳定性、操控灵活性与骑乘舒适度的核心部件。

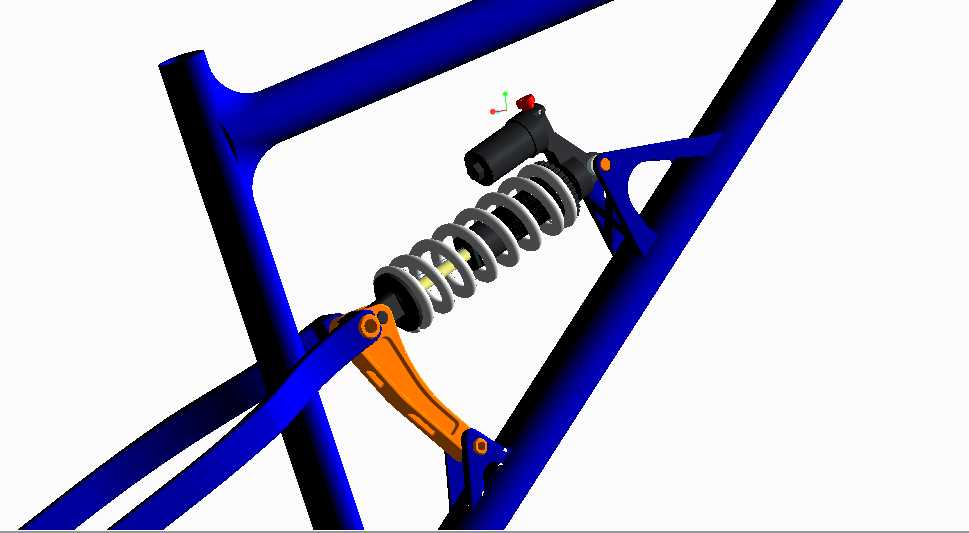

在功能特性设计上，这款车架采用前后分体式铰接结构，搭配DHX规格后减震组件，打破了传统硬尾车架无法过滤大行程颠簸的局限：当骑行过程中后轮遭遇石块落差、树根凸起、路面凹坑等冲击时，后三角结构可绕铰接枢轴产生可控的摆转位移，通过后减震器的弹簧压缩与阻尼做功吸收冲击能量，避免冲击力直接传递到骑行者的腰臀与手臂部位，大幅降低长距离越野骑行的疲劳感，同时能让后轮在颠簸路面始终保持与地面的贴合度，提升轮组抓地力，减少骑行过程中打滑、失控的风险，兼顾越野场景下的通过性与操控安全性。

从设计思路层面来看，这款车架采用三角拓扑结构作为主承载框架，上管、下管与立管形成稳定的三角受力体系，保证踩踏发力时的车架刚性，避免动力传递过程中的结构卸力；后摇臂采用双叉臂对称布局，铰接点位经过受力优化，将减震器的安装位设置在主三角与后摇臂的受力传导路径上，让冲击载荷能够线性传递到减震组件，避免局部应力集中导致的结构疲劳失效。管材采用变径异型截面设计，在头管、五通、后轴安装位等受力集中区域做了局部加厚补强，在保证结构强度的前提下尽可能降低车架自重，兼顾轻量化与耐用性需求。

在安装边界与尺寸适配方面，这款车架的头管规格适配标准山地车锥管前叉，能够兼容不同行程的越野前叉安装；五通位置采用通用螺纹规格，可适配主流的山地车曲柄、牙盘与变速传动组件；后叉开档尺寸匹配标准山地车轮组花鼓规格，能够兼容不同轮径的越野轮组安装；后减震器的安装孔位与眼距尺寸严格匹配DHX系列后减震的安装标准，两端采用鱼眼轴承铰接，保证减震动作过程中无卡滞、无偏磨；碟刹安装座采用国际通用标准，可适配不同规格的油压碟刹组件；走线位预留了变速、刹车线管的固定点位，支持内走线或外走线的装配需求，能够满足不同骑行爱好者的组装调试需求，适配不同身高骑行者的尺寸调整范围，保证骑行姿势的合理性与操控的灵活性。
