红色山地自行车车架三维结构设计

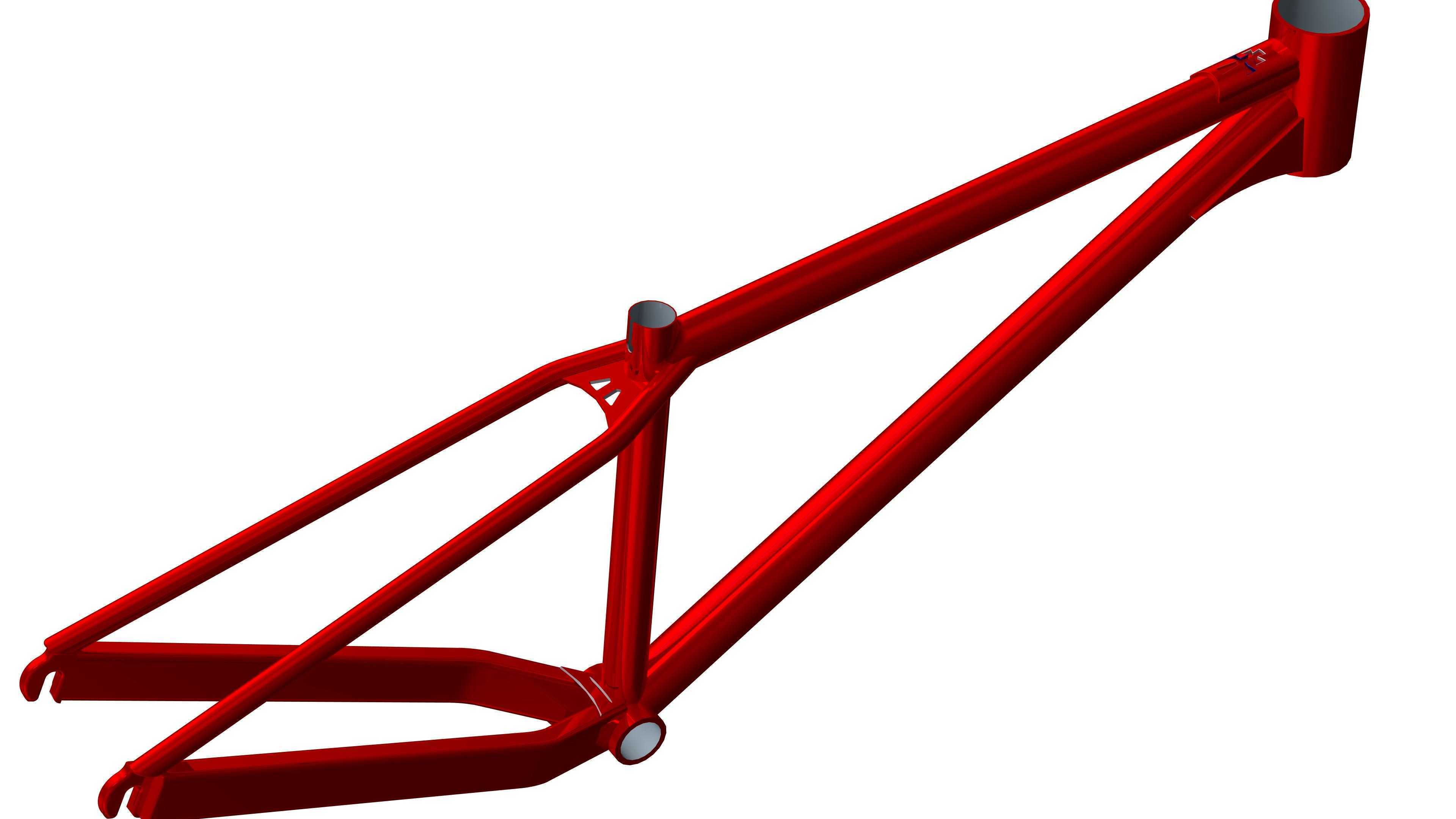

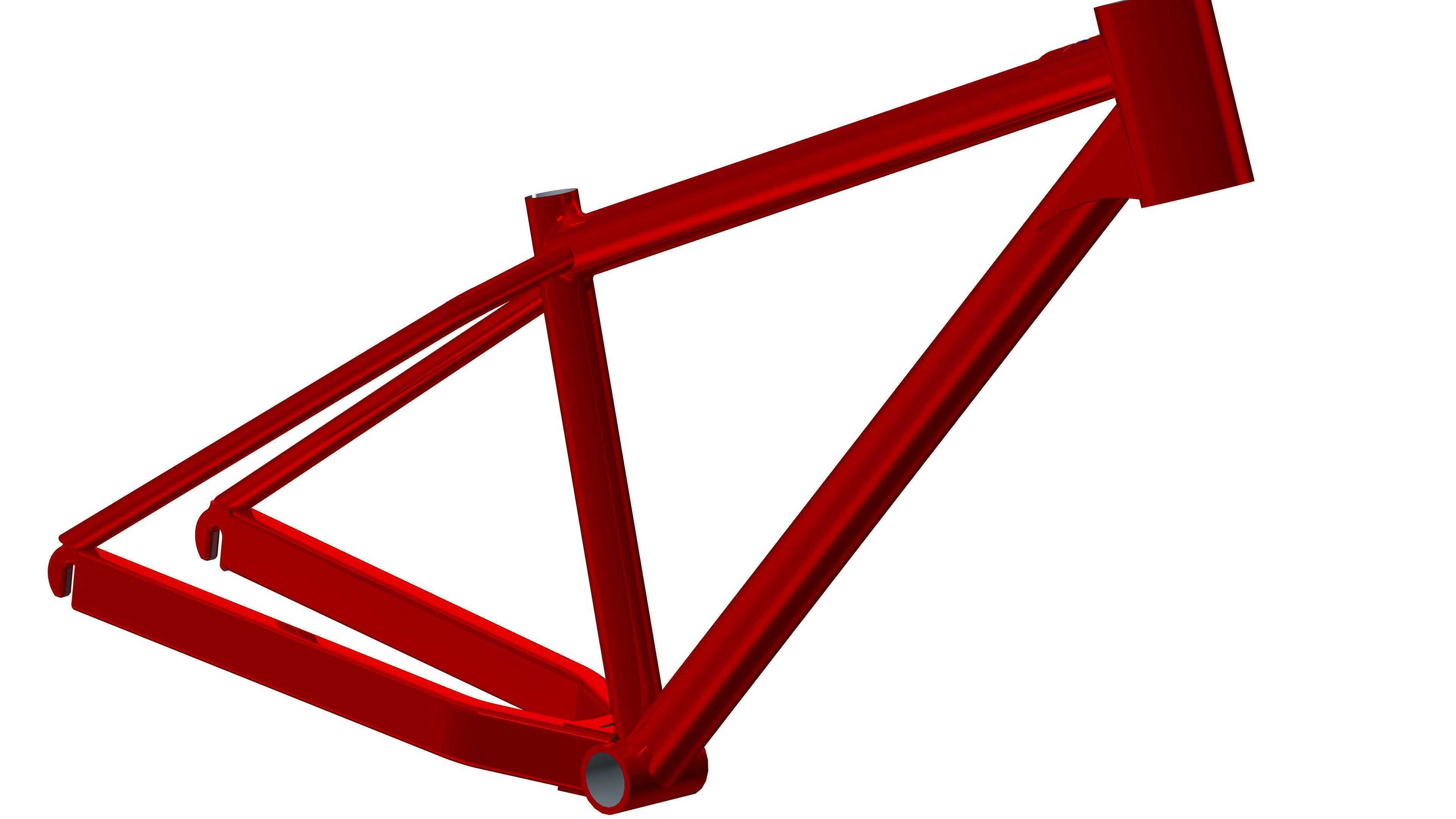

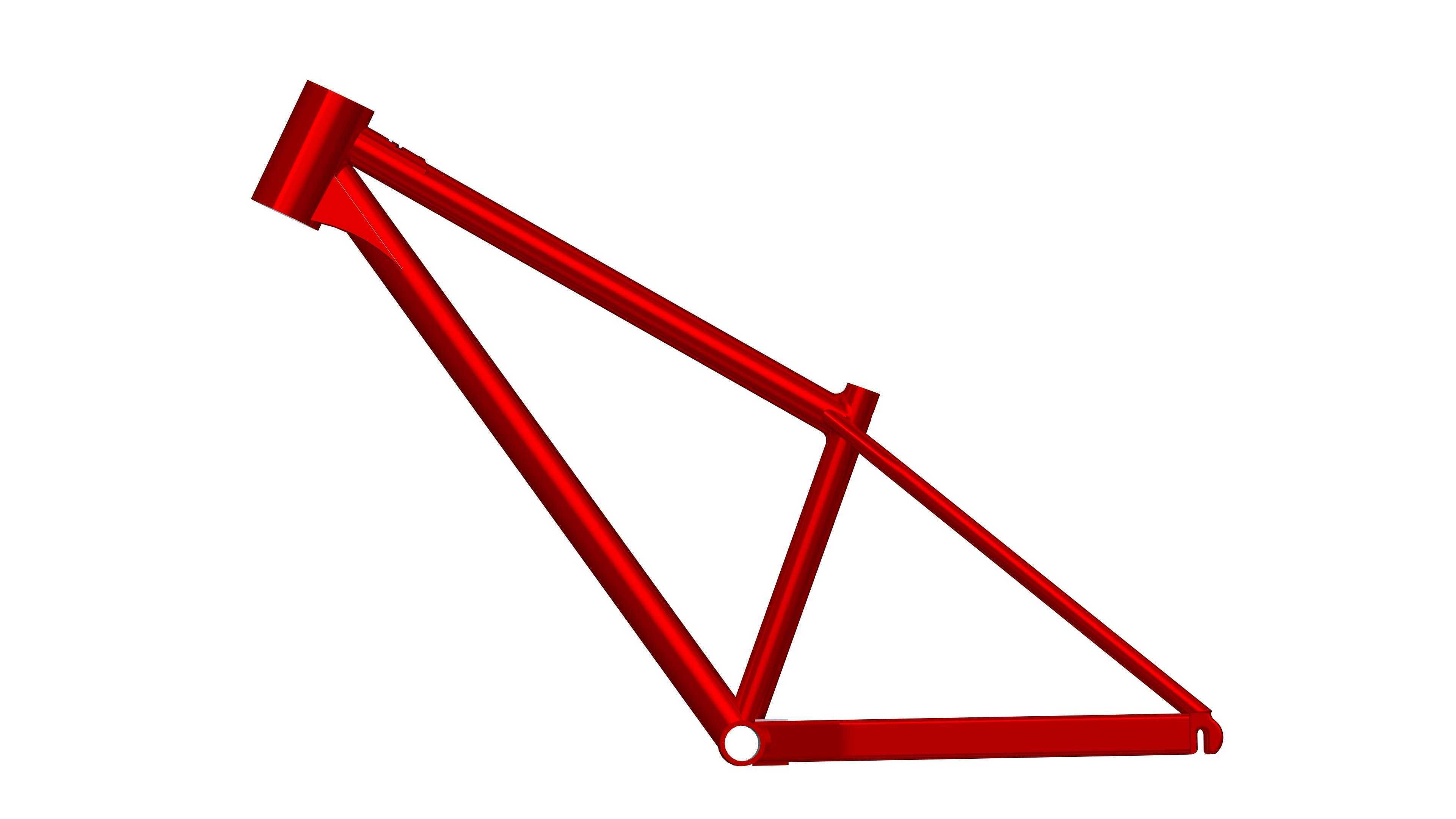

　　这款自行车车架采用经典的双三角空间桁架结构，主体管材选用圆形截面金属管焊接成型，整体涂装为醒目的正红色，表面做了光滑的漆面处理，兼顾视觉辨识度与户外使用的耐候性。从结构布局来看，车头管位置设置了加粗的套管结构，用于安装前叉转向组件，套管的内径尺寸匹配常规山地车28.6mm前叉上管标准，管壁厚度预留了足够的抗冲击余量，能够承受越野骑行时来自前轮的颠簸冲击载荷。车架上管从车头管向后上方平缓延伸至座管位置，下管则从车头管斜向下延伸至中轴位置，两根主管材搭配后下叉、后上叉形成稳定的三角受力体系，这种结构经过数十年的骑行场景验证，能够在轻量化的前提下实现最优的刚性重量比，骑行过程中踩踏发力的传导损耗被控制在极低水平。

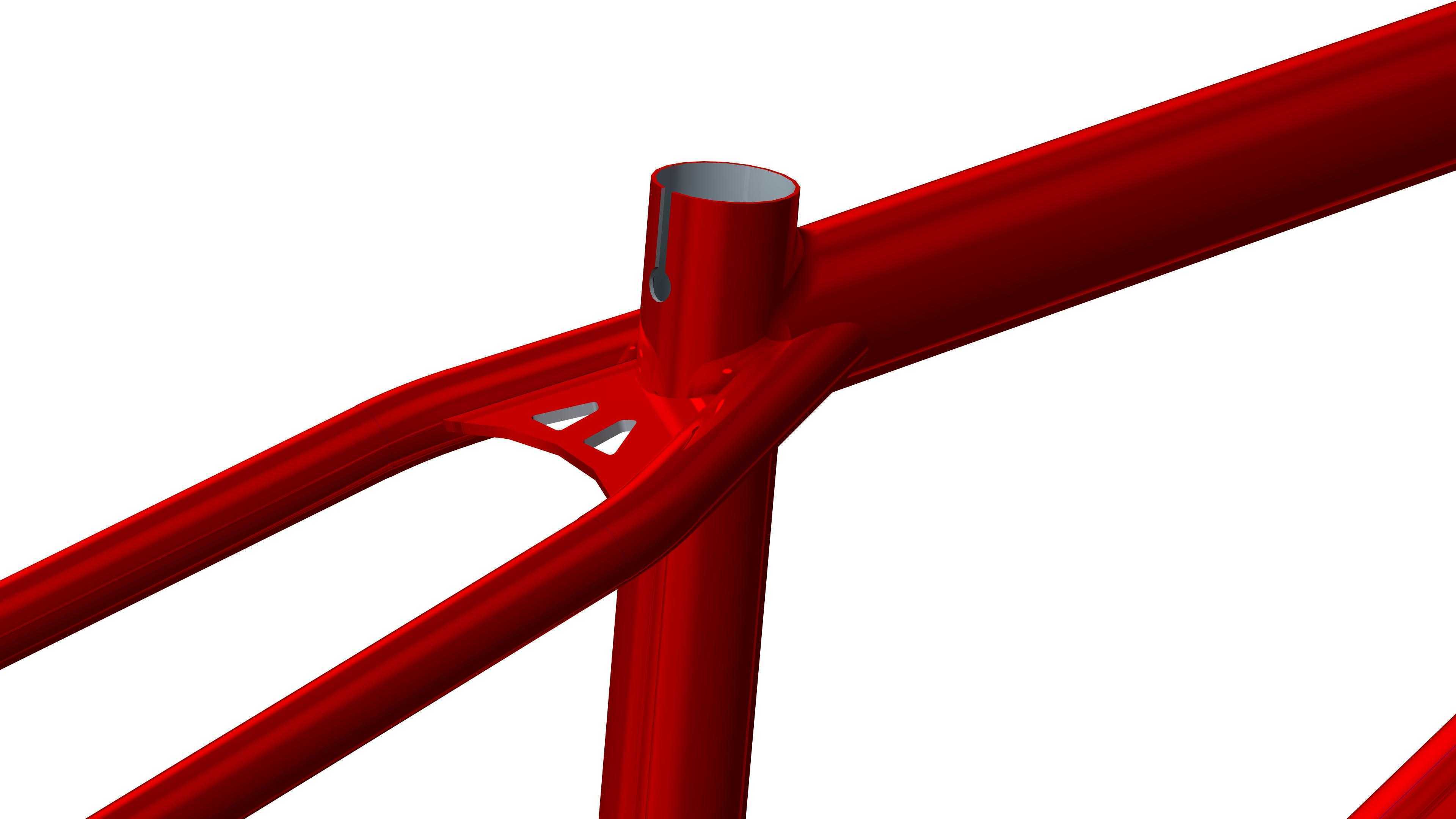

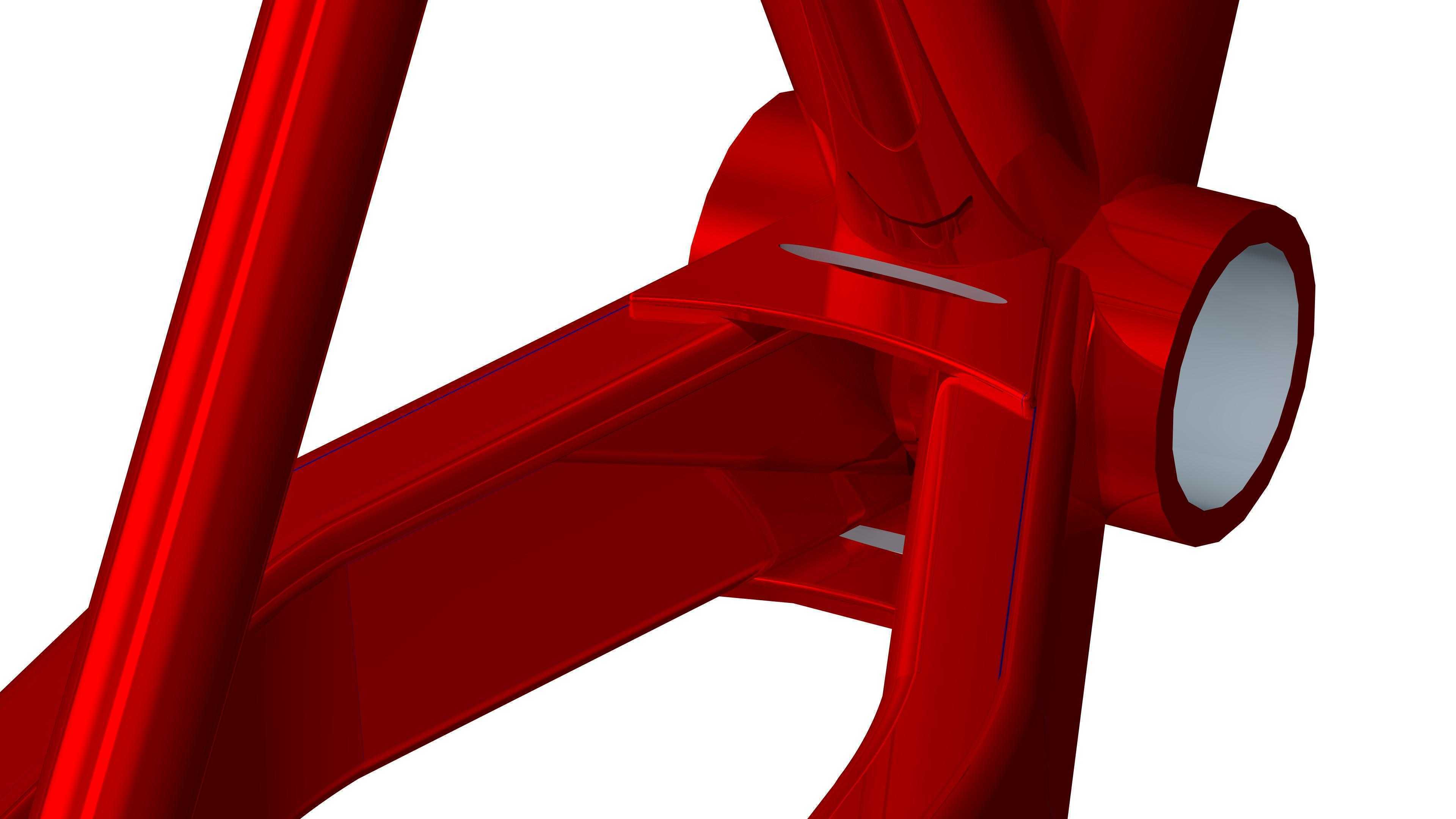

　　在安装边界设计上，车架尾部的后叉端开设有标准的开口槽，用于固定后轮轮轴，槽位的宽度适配135mm开档的山地车轮组，槽位边缘做了倒角处理，避免轮轴安装时出现卡滞，同时预留了碟刹安装座的固定孔位，可兼容主流的160mm碟片规格刹车组件。中轴位置采用压入式五通结构，内径尺寸匹配通用的BB中轴规格，能够适配不同长度的曲柄组件，满足不同身高骑行者的踩踏姿态调整需求。座管位置的套管内径匹配27.2mm标准座管，套管侧面设置了锁紧螺丝孔位，可通过座管夹快速调整车座高度，适配不同腿长的使用者。

　　从实际应用场景出发，这款车架的结构设计兼顾了日常通勤代步与轻度越野骑行的使用需求，管材的壁厚选择经过受力仿真验证，在正常骑行载荷下不会出现结构形变，焊接位置做了平滑的打磨处理，避免应力集中导致的焊缝开裂问题。车架的整体几何角度经过优化，头管角度设置为71度左右，既保证了直线骑行的稳定性，又能在转向时提供足够的灵活度，座管角度设置为73度，能够让骑行者的踩踏发力更直接，减少长途骑行的腰部疲劳。在细节处理上，车架的所有管材衔接位置都做了圆弧过渡处理，没有尖锐的棱角，既提升了结构强度，又能避免组装或骑行过程中划伤使用者，车架下管位置预留了水壶架安装孔位，可直接安装标准规格的骑行水壶架，满足长途骑行的补水需求。

　　设计过程中重点考虑了不同组件的兼容性，所有安装孔位的位置精度都控制在0.1mm以内，确保组装时各部件能够顺利对位，不需要额外的锉修调整。车架的整体重量控制在1.8kg左右，在同级别钢制车架中属于轻量化水平，既保证了结构强度，又不会给骑行者带来额外的负重负担。后三角的结构设计预留了足够的轮胎间隙，可兼容最大2.1英寸宽度的山地车轮胎，能够适应砂石路、土路等复杂非铺装路面的骑行需求，不会出现轮胎蹭车架的问题。车头管上下两端都预留了碗组安装的沉台结构，可直接压入标准的44mm碗组组件，转向转动顺畅无卡顿，长期使用也不会出现框量问题。
