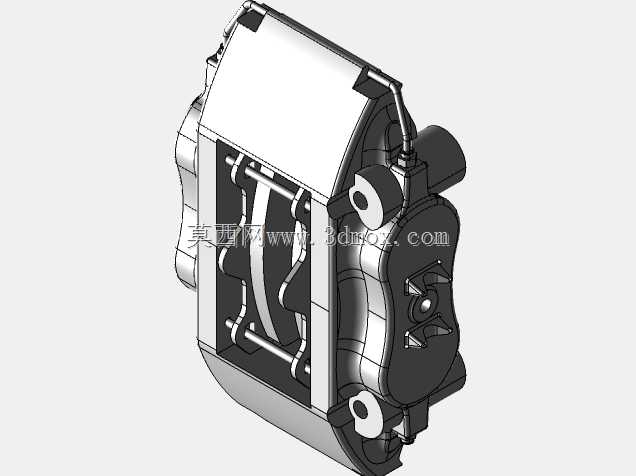

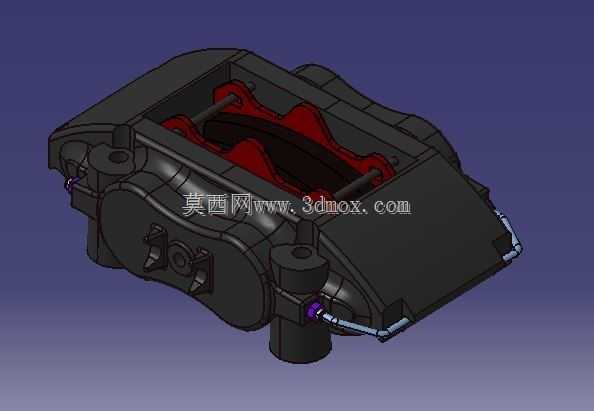

AP6600对置活塞式制动卡钳带制动片结构

该款制动卡钳主要应用于乘用车高性能制动场景、赛道改装车辆以及重载商用车辆的前轮制动系统中，作为车辆制动系统的核心执行部件，承担着将制动液压力转化为制动片夹紧力，通过摩擦作用让行驶中的车辆实现减速、驻车的核心功能，直接决定车辆制动响应速度、制动稳定性以及连续制动工况下的热衰减表现。从功能特性来看，这款对置活塞结构的卡钳相比传统浮动卡钳，拥有更均匀的制动力分配表现，两侧活塞同步推动制动片贴合刹车盘，能够避免浮动卡钳常见的偏磨问题，同时多活塞的布局可以在相同制动油压下提供更大的夹紧力，适配更大尺寸的刹车盘，满足激烈驾驶、重载工况下的制动需求，配套的制动片预留了合理的摩擦材料厚度，兼顾日常行驶的耐磨寿命与高温工况下的摩擦系数稳定性，卡钳本体的油路布局做了集成化设计，减少外接管路的数量，降低制动液渗漏的风险，同时在卡钳边角位置设置了排气嘴结构，方便维保过程中排出制动管路内的空气，保障制动脚感的线性一致性。在设计思路层面，这款卡钳优先考虑安装适配性与结构强度的平衡，卡钳本体采用一体化的刚性壳体设计，在活塞安装位、安装脚位置做了局部加厚处理，避免大制动力下出现壳体形变导致的制动力损失，同时壳体外部做了轻量化的结构挖除，在不降低结构强度的前提下减少卡钳整体的簧下质量，提升车辆悬挂的响应表现，制动片的背板与摩擦材料结合位置做了限位卡槽设计，避免制动过程中制动片出现窜动产生异响，卡钳与制动片之间预留了合理的滑动间隙，既不会因为间隙过大导致制动虚位过长，也不会因为间隙过小出现拖磨刹车盘的问题。在安装边界与外形尺寸上，这款卡钳的两个安装点间距为130毫米，安装脚的孔径、伸出高度都做了标准化的适配设计，能够直接适配对应孔距的车辆羊角，不需要额外制作转接桥码，卡钳的整体轮廓尺寸经过校核，安装后不会与17寸及以上规格的轮毂辐条产生干涉，活塞的排布位置对应刹车盘的有效摩擦半径区间，能够最大化利用制动片的摩擦面积，让制动片的磨损更加均匀，卡钳本体的进出油口位置设置在侧面，方便不同车型的制动管路走向布置，适配左舵、右舵不同车型的安装需求。
