美联社赛事用267mm直径通风划线制动盘

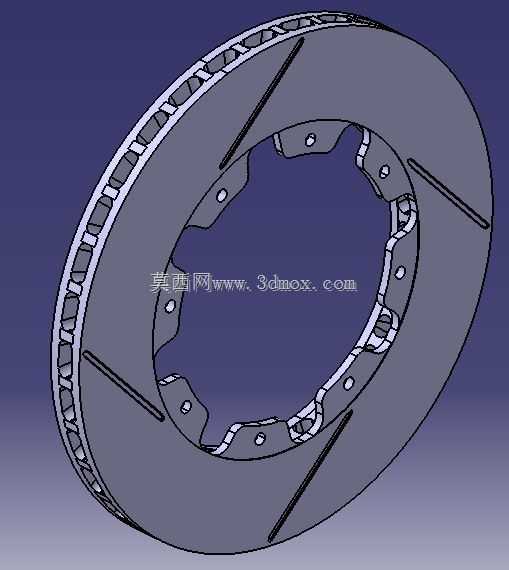

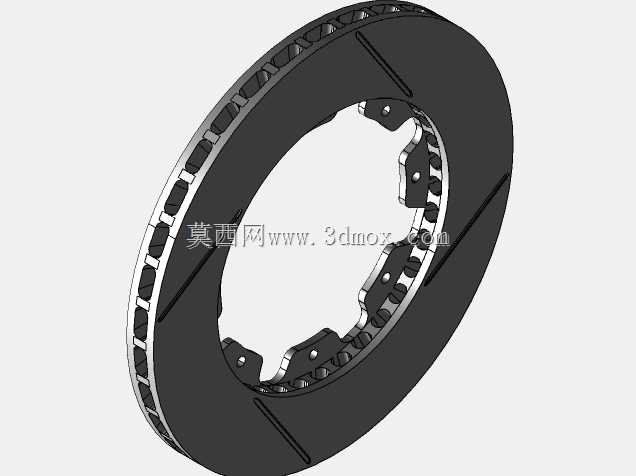

　　这款制动盘针对场地竞技类赛车的轮端制动需求开发，适配小排量方程式、统规赛用改装赛车的前轮制动位，日常可覆盖赛道日练习、民间场地赛事的高频制动工况，能承受连续重刹带来的热负荷冲击，避免普通民用刹车盘在高强度使用下出现的热衰退、制动抖动问题。从结构设计来看，盘体采用双层通风道结构，内外摩擦环之间布置周向均匀分布的散热肋条，肋条走向顺着盘体旋转方向做倾斜设计，车辆行驶时盘体随车轮转动，可通过肋片的导流作用将外界冷空气持续泵入通风腔，快速带走摩擦产生的热量，把连续制动下的盘体工作温度控制在摩擦片适配的合理区间，避免高温导致的摩擦系数骤降。摩擦工作面上加工有四条径向倾斜的划线槽，槽体不贯穿盘体厚度，

　　一方面可以在制动时刮除摩擦片表面磨下的粉尘碎屑，避免碎屑夹在摩擦副之间形成滑动层降低制动效率，另一方面划线边缘可以持续修磨摩擦片表面，让摩擦片与盘体的接触面积始终保持在较高水平，减少制动踏板的虚位行程。安装端采用花瓣式中心定位结构，区别于普通民用盘的整圆中心孔，这种异形定位边可以在安装时与轮毂轴承座的凸台完全卡合，传递大制动力矩时不会出现周向滑移，同时花瓣结构的缺口可以减少安装位的材料堆积，降低盘体整体的转动惯量，提升车轮的响应速度。安装孔位的节圆直径为152mm，孔位数量与分布匹配竞技级改装轮毂的合头尺寸，安装时无需额外加工转接法兰，直接通过螺栓即可与合头锁紧固定，盘体总厚度为20mm，预留了足够的磨损余量，

　　在正常赛事使用周期内不需要频繁更换盘体。设计过程中对盘体的壁厚做了均匀化处理，通风肋条的厚度从内圈到外圈做渐变调整，避免不同半径处的线速度差异导致的受热不均，减少热变形量，保证高速制动时的盘面平整度，降低制动时方向盘抖动的概率。盘体外边缘做了小尺寸的倒角处理，避免安装时与轮毂防尘罩、制动卡钳壳体发生运动干涉，划线槽的深度经过反复验证，既保证排屑修磨的效果，又不会因为槽体过深导致摩擦环的结构强度下降，在承受最大制动力矩时不会出现盘体开裂的风险。
