AP赛车用通风式制动盘结构设计

　　在场地赛车的制动系统开发中，制动盘作为直接承担动能转化的核心部件，其结构设计直接决定了连续高强度工况下的制动稳定性与热衰退抗性。这款制动盘针对方程式及改装赛车的竞技场景开发，适配卡钳安装布局匹配主流AP Racing制动卡钳的安装点位，可直接用于赛事车辆的制动系统升级与整车装配环节。从实际使用场景来看，场地赛车在单圈行驶中会经历多次从极速到低速的重制动过程，制动盘表面瞬时温度可攀升至数百摄氏度，若散热结构设计不合理，极易出现热翘曲、制动抖动甚至摩擦片烧蚀的问题，因此这款制动盘采用了分体浮动式的结构思路，盘体与中心安装帽之间预留了热膨胀间隙，避免高温下盘体变形导致的制动踏板行程变化。盘体的外径设定为267mm，

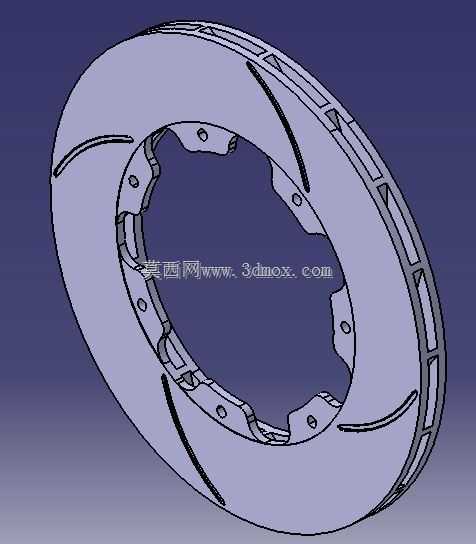

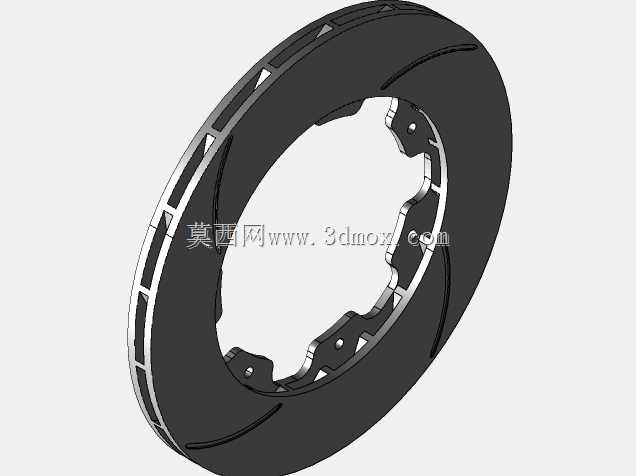

　　这个尺寸经过多轮赛道测试验证，既能够提供足够的摩擦接触面积保证制动力矩输出，又不会过度增大簧下质量影响悬架的响应速度；安装孔位的节圆直径为158mm，匹配竞技级轮毂的轴承座安装边界，安装时无需对羊角或轮毂法兰进行额外改装，可直接通过螺栓完成固定。盘体内部设计了径向分布的通风导流槽，车辆行驶时气流可从盘体内侧进入，顺着导流槽从外侧甩出，持续带走摩擦产生的热量，同时盘体表面加工有弧形的散热划线，这些划线一方面可以在制动时刮除摩擦片表面的磨屑，避免磨屑在摩擦面形成光滑层降低摩擦系数，另一方面也能够划破摩擦面的水膜，保证雨天工况下的制动效率。中心的花键式安装结构采用了等距分布的凸台设计，既能够传递大扭矩下的制动力矩，

　　又允许盘体在受热时沿径向自由膨胀，避免热应力集中导致的盘体开裂。从建模逻辑来看，整个盘体的结构完全遵循竞技制动部件的设计规范，所有圆角、倒角都经过应力校核，通风槽的截面尺寸经过流体仿真优化，保证在不同车速下都能有足够的冷却气流通过，安装孔的位置度公差严格控制在竞技部件的要求范围内，避免安装后出现盘体偏摆导致的制动抖动问题。这类制动盘除了用于专业赛事车辆外，也可用于高性能街车的改装升级，其结构参数经过实际赛道验证，能够承受连续数十圈的高强度制动工况，不会出现明显的热衰退现象，相比原厂民用制动盘，其散热效率提升超过百分之四十，高温下的摩擦系数稳定性也有显著优势。在进行三维建模时，盘体的摩擦面厚度、通风槽的壁厚都按照实际加工的工艺要求进行设定，预留了后续磨削加工的余量，中心安装凸台的高度也匹配常用的轮毂法兰偏移量，保证安装后制动盘与卡钳的相对位置处于最佳工作区间，不会出现摩擦片偏磨的问题。
