方程式赛车悬架用叉骨支撑构件

　　在场地竞速类方程式赛车的行走系统设计中，叉骨支架是双叉臂悬架结构里的核心传力构件，承担着连接轮边总成与车架主体的关键作用，所有来自路面的冲击载荷、转向时的侧向力、加减速过程中的纵向力都要通过这个构件完成传递，其结构合理性直接决定赛车的悬架动态响应表现与行驶可靠性。

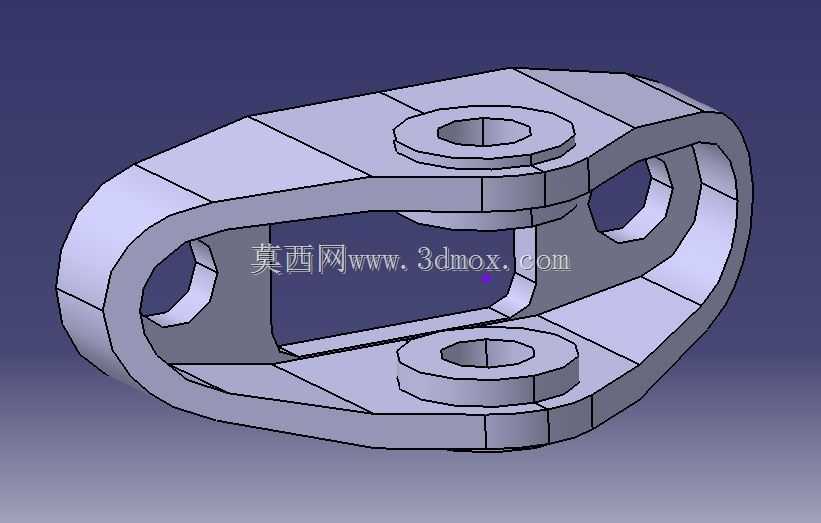

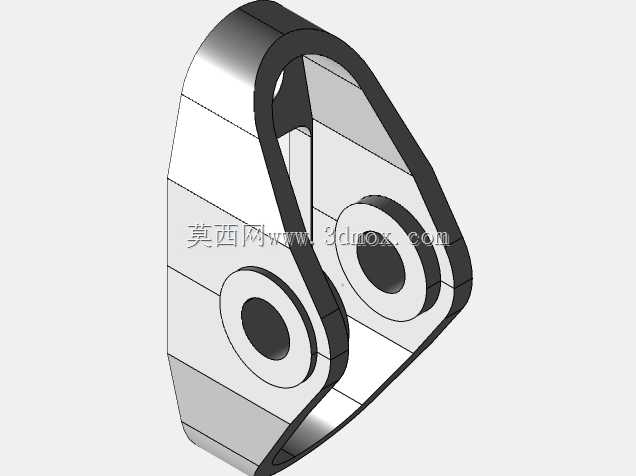

　　从结构设计逻辑来看，该构件采用闭环框式的整体构型，上下两端设置同轴的圆柱安装凸台，凸台中心预留通孔用于穿装铰接销轴，凸台端面做了贴合限位的平面加工，保证铰接衬套安装后不会出现偏载滑移。中间的框型连接臂采用变截面的薄壁结构，在两个安装凸台之间形成连续的传力路径，侧壁开设的减重孔并非随意设置，是经过载荷路径拓扑优化后去除非受力区域材料得到的形态，既能够最大限度降低构件自身的簧下质量，又不会削弱关键传力路径上的结构强度，完全匹配赛车设计中对簧下质量极致控制的要求。

　　实际装车场景中，该支架的上下安装孔分别对应悬架上叉臂、下叉臂的铰接点位，安装时需要保证两个孔位的同轴度公差控制在0.05mm以内，避免铰接销轴出现卡滞，影响悬架跳动的平顺性。构件的外轮廓边界做了大圆角过渡处理，一方面是消除应力集中隐患，避免赛车在连续过颠簸路肩、高速过弯的大载荷工况下出现应力开裂，另一方面也能避免尖锐棱角在装配、维护过程中割伤其他管线部件。

　　从安装边界来看，两个安装凸台的端面间距、凸台外径尺寸都严格匹配对应规格的铰接衬套与锁紧垫片尺寸，框体的内侧镂空空间预留了足够的悬架跳动间隙，不会在车轮上下跳动、转向动作过程中与减震器、转向拉杆、刹车管路等周边部件发生运动干涉。构件的壁厚分布遵循载荷传递规律，靠近安装孔的受力集中区域壁厚更大，中间连接区域在保证抗扭、抗弯刚度的前提下适当减薄，整体结构在强度、刚度、轻量化三者之间找到了适配赛车工况的平衡点，能够满足方程式赛车在高强度竞速场景下的长期使用需求，不会因为结构冗余增加不必要的重量，也不会因为强度不足出现结构失效。
