乙烯基记录针精密结构三维设计作品

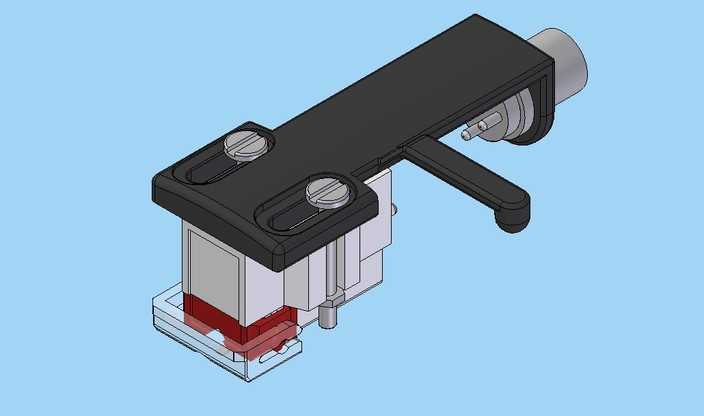

本作品为乙烯基记录针的三维结构设计，建模阶段依托三维设计软件完成全参数化构建，首先对记录针的核心功能模块进行拆解，分别完成针体支撑座、固定压块、调节拨杆、尾部连接轴、底部接触基座等独立零件的建模，每一个零件的尺寸都参照实体唱针的实际比例进行校准，确保各部件的装配公差符合机械配合要求。建模过程中对固定压块上的两个锁紧旋钮做了细节还原，旋钮表面的防滑纹理、压块上的长条形调节槽都通过草图拉伸、切除命令精准实现，调节拨杆的弧形握持端做了圆角过渡处理，避免尖锐棱角带来的视觉违和感。材质渲染阶段，针对不同部件的实际材质属性分别赋予对应材质：顶部固定压块采用哑光黑色工程塑料材质，调整粗糙度参数模拟磨砂塑料的漫反射效果；中部支撑壳体采用浅灰色硬质塑料材质，边缘做细微的高光处理体现注塑件的平整质感；底部接触区域的红色缓冲垫采用半哑光橡胶材质，调整反射率参数还原橡胶的低反光特性；尾部的连接轴采用金属材质，添加细微的拉丝纹理模拟金属加工后的表面质感；锁紧旋钮顶部的金属垫片做了高反光金属材质处理，还原金属零件的光泽层次。结构设计上，整体采用模块化装配思路，顶部压块通过两个锁紧旋钮实现与中部壳体的紧固连接，长条形调节槽可实现压块的前后位置微调，适配不同规格的唱臂安装需求；侧方的调节拨杆与内部的针体升降机构联动，可手动控制针体的起落位置，避免非播放状态下针体与唱片的意外接触；底部的透明基座采用高透明PC材质渲染，可直观看到内部红色缓冲垫与针体的连接结构，缓冲垫的设计用于吸收播放过程中的细微震动，保证针体读取唱片纹路时的稳定性。设计过程中重点考量了零件的可装配性，所有配合面都预留了合理的装配间隙，活动部件如调节拨杆、锁紧旋钮都设置了对应的运动限位结构，还原真实产品的操作逻辑，整体模型装配完成后经过干涉检查，确保各部件之间无结构冲突，完整还原了乙烯基记录针的机械结构与外观特征。
