摩托车油路过滤用金属油滤总成结构设计

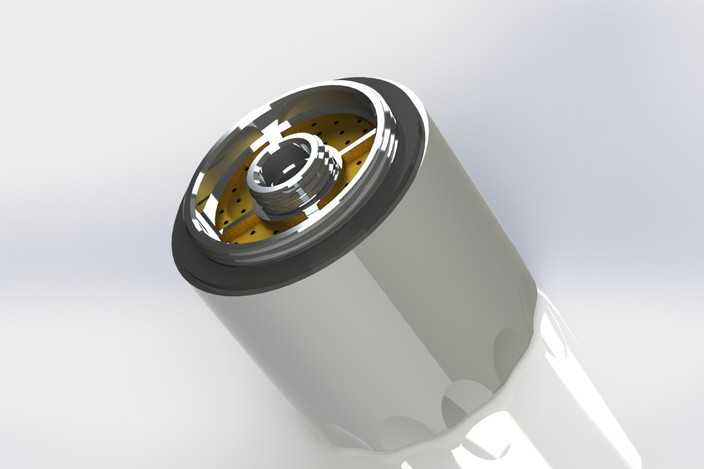

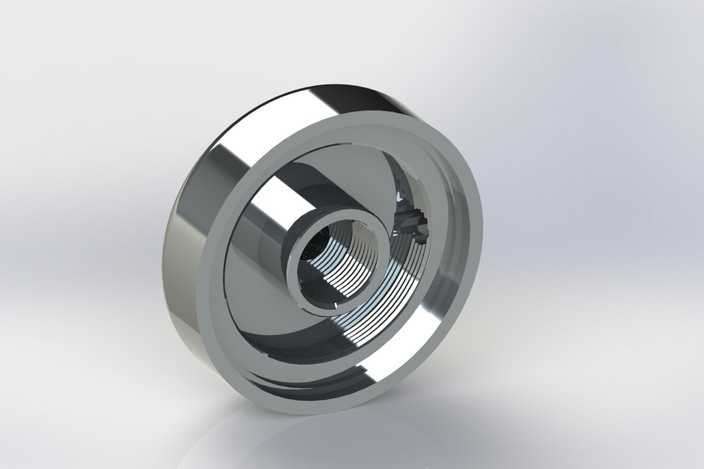

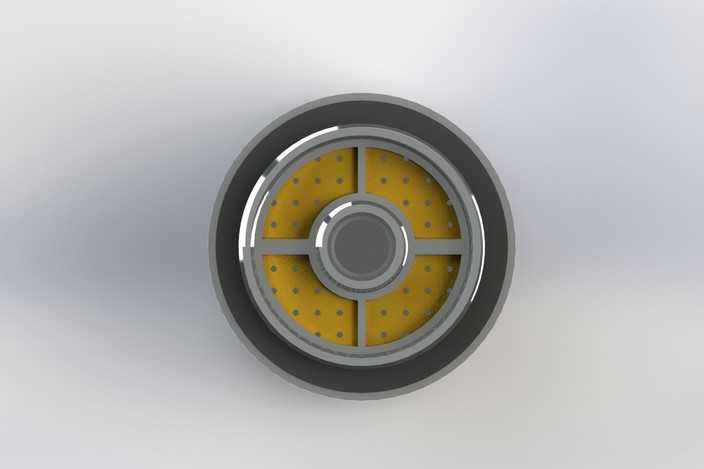

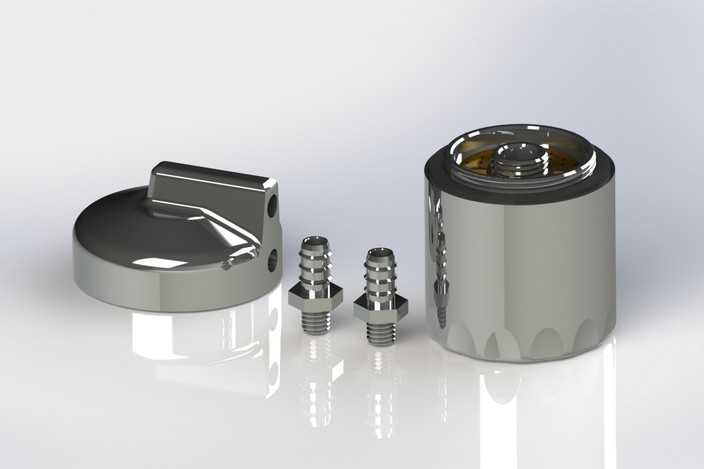

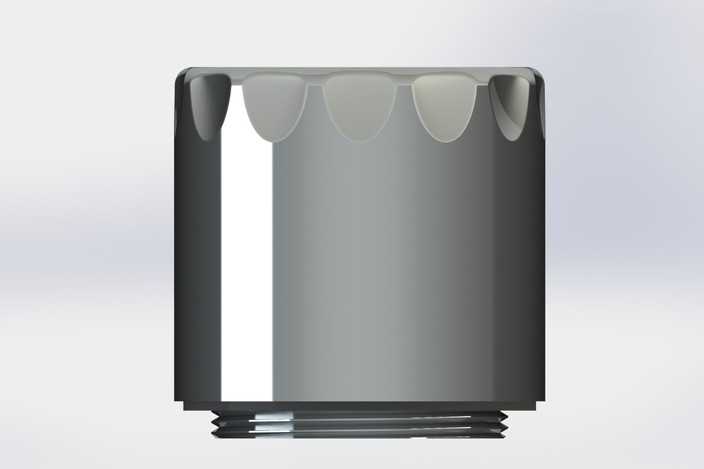

本作品为摩托车油路系统配套的油滤总成三维建模设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于油路过滤的流量需求、安装空间约束确定整体外形尺寸，将总成拆分为上盖、滤筒壳体、快插油路接头、底部旋装密封结构四个核心模块逐一建模。上盖部分采用一体化压铸结构设计，建模时精准还原两个呈平行排布的外螺纹快插接头，接头处做六角防滑拧动结构的特征刻画，同时在上盖与滤筒的配合面预留密封胶圈的安装槽位，保证装配后的油路密封性；滤筒壳体采用薄壁圆柱结构设计，建模时严格控制壁厚均匀性，壳体底部做波浪形防滑旋拧齿结构，方便日常维护时徒手拆卸更换滤芯，壳体内部预留滤芯组件的安装定位台阶，保证滤芯安装后不会出现偏移晃动。材质与渲染阶段，针对金属部件的特性做材质参数调试，上盖与壳体采用压铸铝合金材质，调整金属粗糙度参数模拟哑光金属质感，接头部分做亮面镀铬材质处理，突出机加工后的金属光泽，渲染时搭建柔光摄影棚环境，添加地面反射效果，还原金属部件在真实光照下的光影反射细节，让整体渲染效果贴近实物的视觉质感。结构设计上充分考虑摩托车的使用场景，两个快插接头采用标准油路接口尺寸，可直接适配摩托车的输油软管，整体结构无多余突出棱角，避免安装后与周边车体部件发生干涉，滤筒的容积设计匹配摩托车发动机的机油循环流量，可有效过滤油路中的金属碎屑、杂质颗粒，避免杂质进入发动机造成部件磨损，同时旋装式的底部结构设计无需专用工具即可完成滤芯更换，降低日常维护的操作难度。建模过程中对所有配合面做干涉检查，确保各部件装配后无结构冲突，所有圆角、倒角特征均按照金属压铸加工的工艺要求做参数设置，避免出现尖锐直角导致的加工应力集中问题，整体模型结构完整，可直接用于装配验证、结构演示以及后续的加工生产参考。
