红色管式摩托车车架三维结构设计

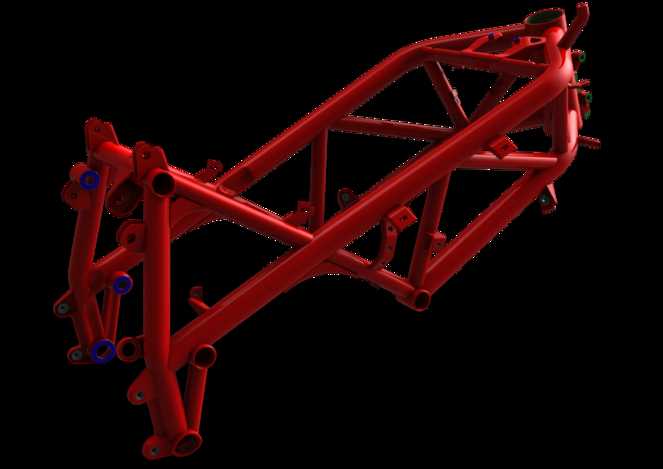

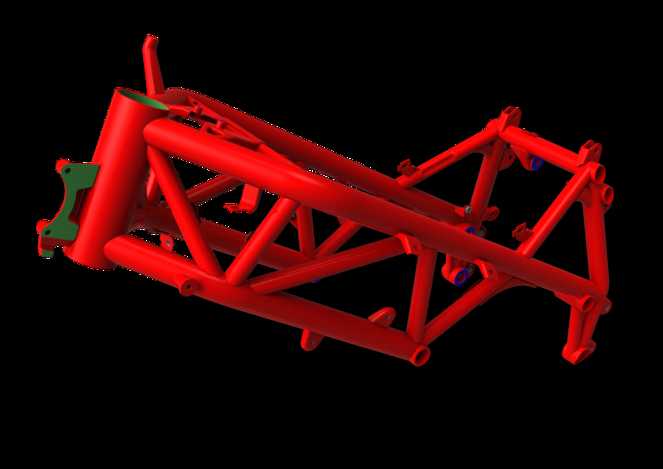

本作品为摩托车管式桁架结构车架的三维建模成果，建模阶段以机车承载核心的功能需求为核心逻辑，首先梳理车架各安装点位的空间坐标关系，精准定位转向立管、后摇臂铰接点、动力总成安装位、座椅支撑点、油箱固定点等关键接口位置，确保各点位的相对尺寸符合两轮机车的人机工程与装配要求。建模过程采用线框搭建立体骨架后生成实体管件的流程，每一段管材的管径、壁厚、弯折弧度都经过反复校准，管件衔接处的焊接节点做了贴合实际加工工艺的细节处理，还原了金属管材拼焊后自然的衔接过渡，避免出现生硬的几何拼接痕迹。材质与渲染环节，主体框架采用高饱和度的亮面红色金属漆材质，调整材质的反光度、粗糙度与金属度参数，模拟出原厂机车车架经过高温烤漆后的光滑漆面质感，在黑色背景的布光下，多组柔光光源从不同角度照射，突出管材的圆柱曲面光影变化，清晰展现桁架结构的空间层次，同时在关键安装衬套位置做了差异化材质处理，采用深蓝色耐磨工程塑料材质区分功能部件，强化结构的功能分区辨识度。结构设计上采用经典的空间管式桁架布局，通过多段管材的三角形拼接形成高刚性的承载结构，在保证整体抗扭、抗弯强度的前提下尽可能减少冗余管材用量，实现轻量化设计目标，各管件的走向避开了后续装配时发动机、转向机构、减震组件的运动干涉区域，预留出充足的装配与维护空间，整体框架的受力路径经过优化，行驶过程中产生的冲击载荷可以通过多根管材均匀分散到整个框架，避免局部应力集中导致的结构失效。整个建模过程严格遵循摩托车车架的实际生产逻辑，既还原了管式车架的工业设计美感，也保证了模型结构的工程合理性，可用于机车结构教学、改装方案演示、外观渲染参考等场景。
