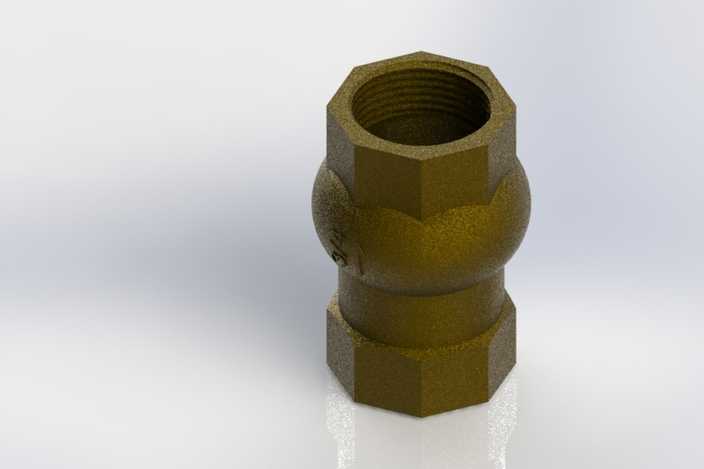

黄铜内螺纹立式单向止回阀3D设计

本作品为3/4规格黄铜材质立式单向止回阀的三维建模作品，建模阶段优先还原产品真实工业结构，首先基于管路阀件通用尺寸标准，确定两端内螺纹的公称通径、螺距参数，采用螺旋扫描命令生成标准管螺纹牙型，保证螺纹段与外部六角拧动结构的同轴度公差符合实际加工要求。阀体主体采用回转类特征建模思路，先绘制中腔鼓形轮廓的旋转截面，通过旋转命令生成阀体基础实体，再对上下两端的六角拧动部位进行拉伸切除，精准还原六角对边尺寸、倒角角度，确保模型与实物的装夹操作结构完全匹配。材质与渲染阶段，针对黄铜锻压件的表面特性进行参数调试，基础材质选用黄铜金属基底，调整粗糙度参数模拟锻压成型后的细微磨砂质感，同时添加轻微的表面凹凸纹理，还原黄铜阀体经过锻压、表面处理后的真实肌理，避免过度抛光的失真效果；场景布光采用三点布光法，主光源从侧上方投射，突出阀体六角棱边的结构转折与中腔的弧面过渡，辅光源补全暗部细节，避免螺纹内部出现死黑区域，背景选用浅灰色素面背景，将视觉焦点完全集中在阀件本身，同时添加柔和的地面反射效果，增强模型的空间真实感。结构设计层面，模型完整还原了立式单向阀的内部流道轮廓，中腔预留了阀芯、密封瓣膜的安装空间，两端内螺纹的退刀槽、端口倒角均按照实际管件加工标准制作，既保证了外观的还原度，也可用于管路装配的干涉检查模拟；建模过程中对所有特征进行参数化关联，若需调整通径规格，仅需修改核心参数即可快速生成对应尺寸的阀件模型，具备一定的参数化复用价值。渲染输出阶段调整了材质的反射强度，避免黄铜表面出现过强的镜面反射，还原工业黄铜件的哑光金属质感，同时对螺纹部位进行局部光影强化，清晰展现内螺纹的牙型细节，让模型既具备工业产品的严谨性，也拥有良好的视觉展示效果。
