小型台式数控钻铣床结构设计

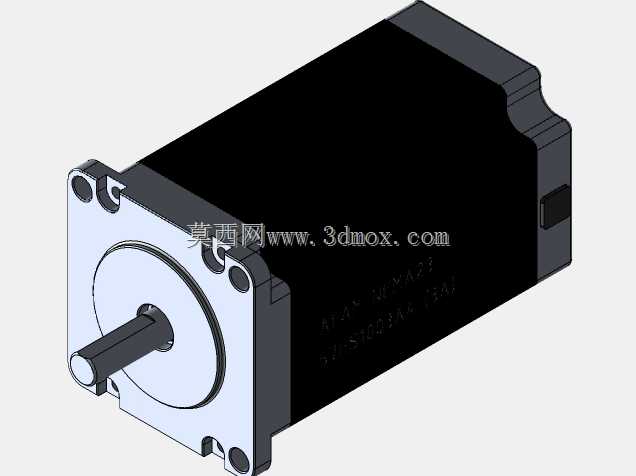

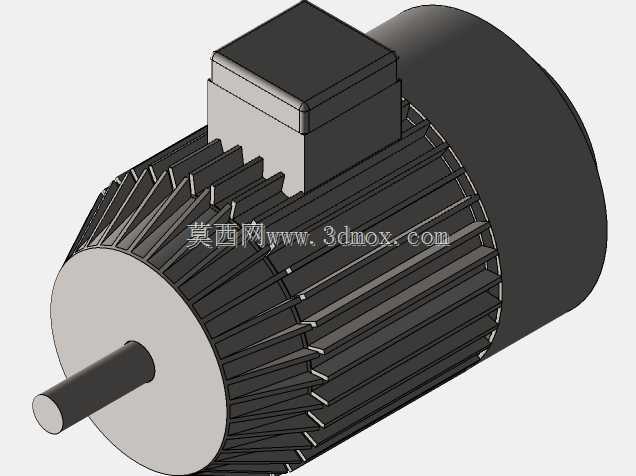

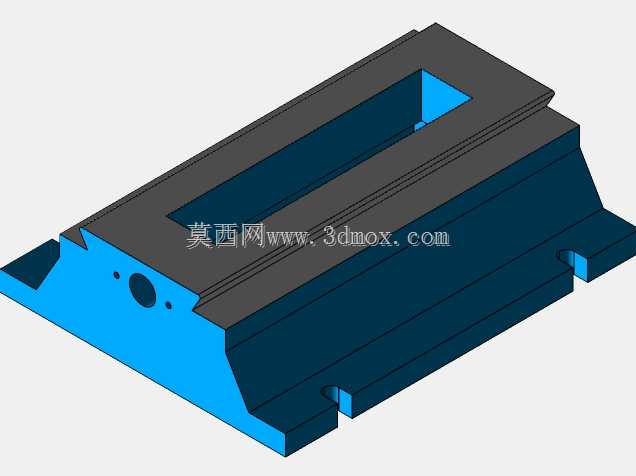

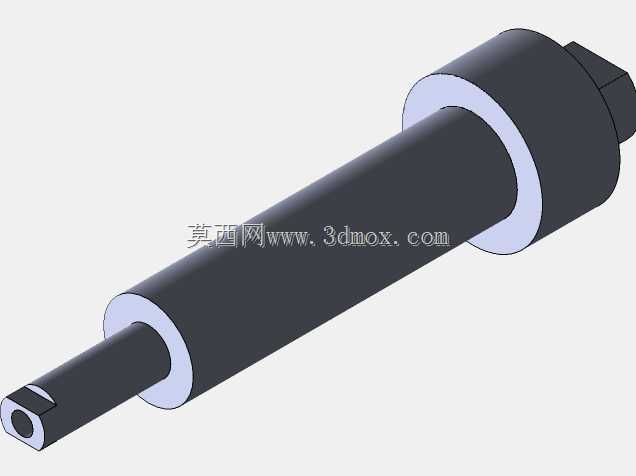

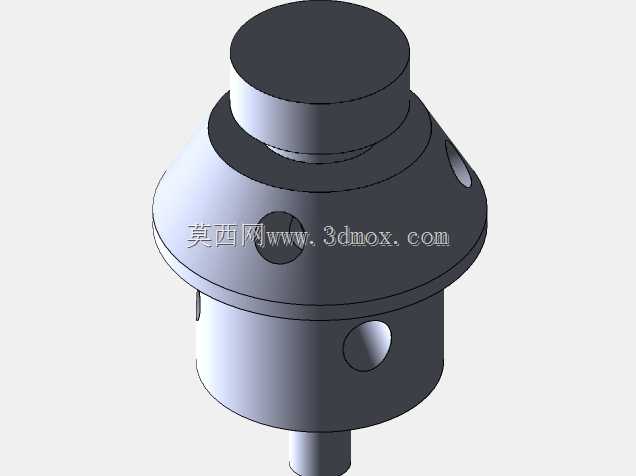

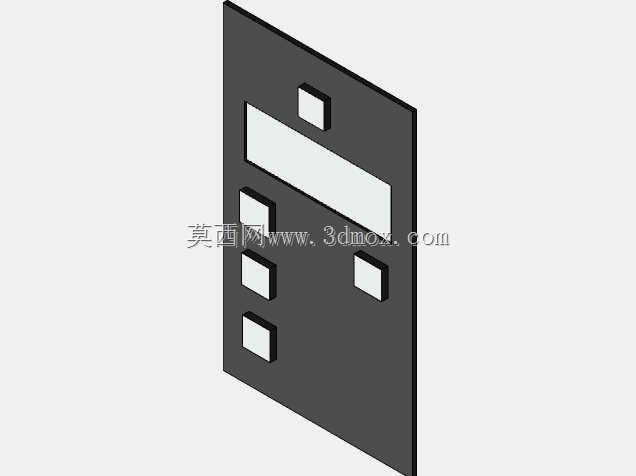

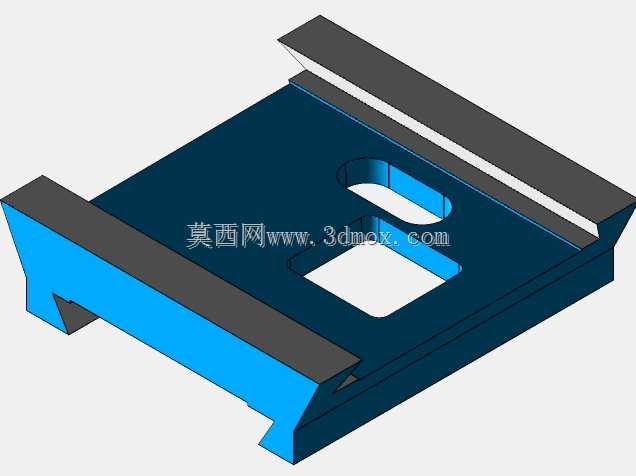

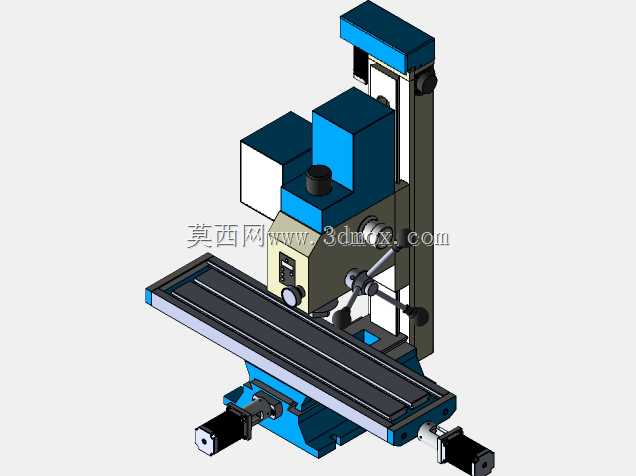

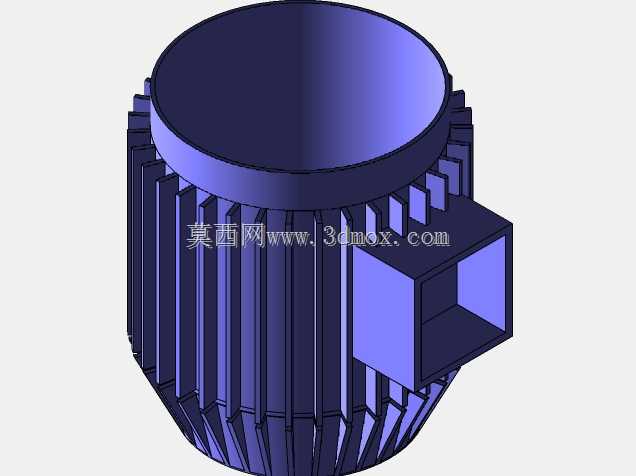

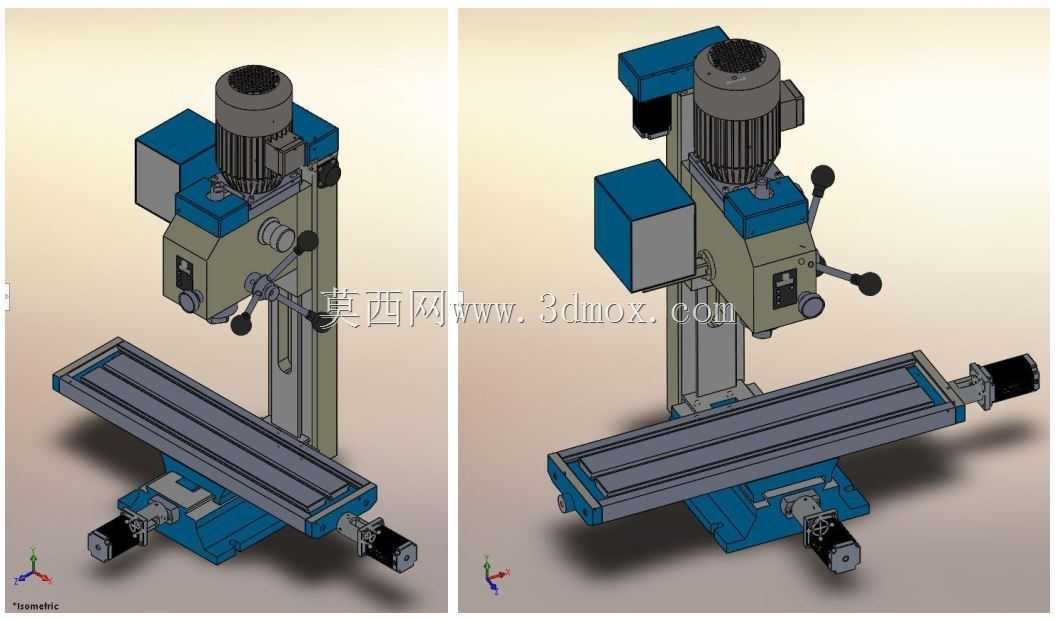

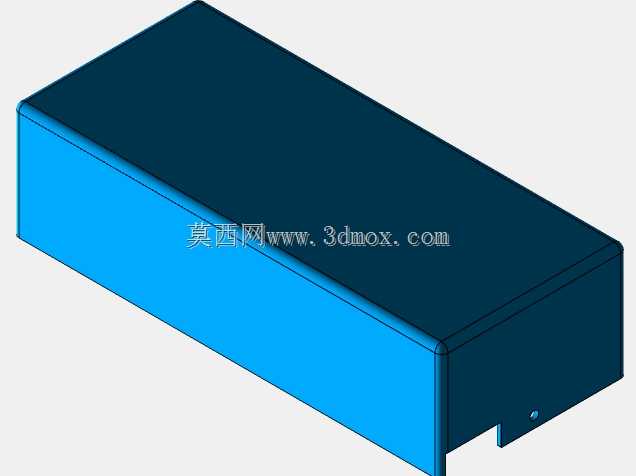

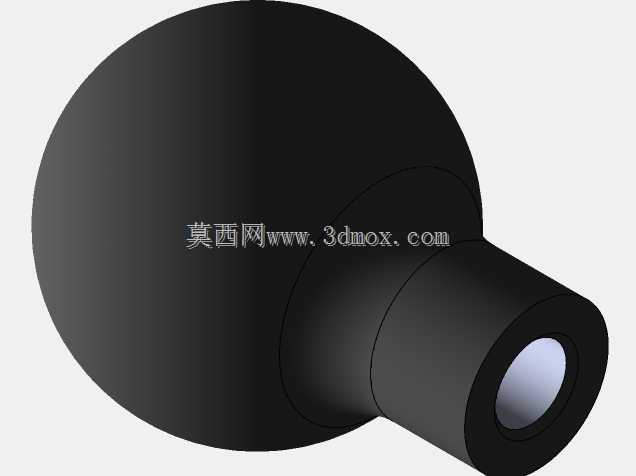

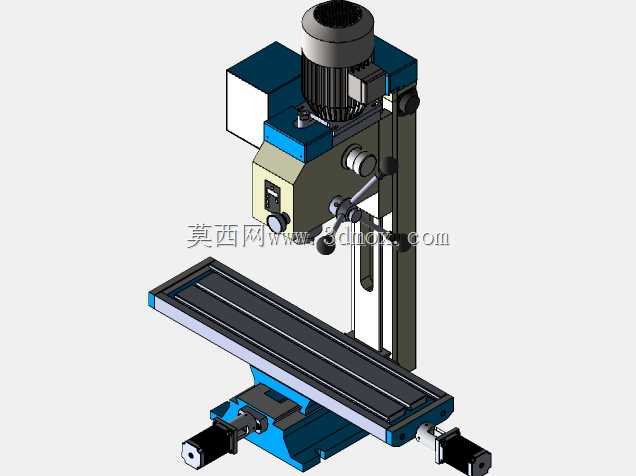

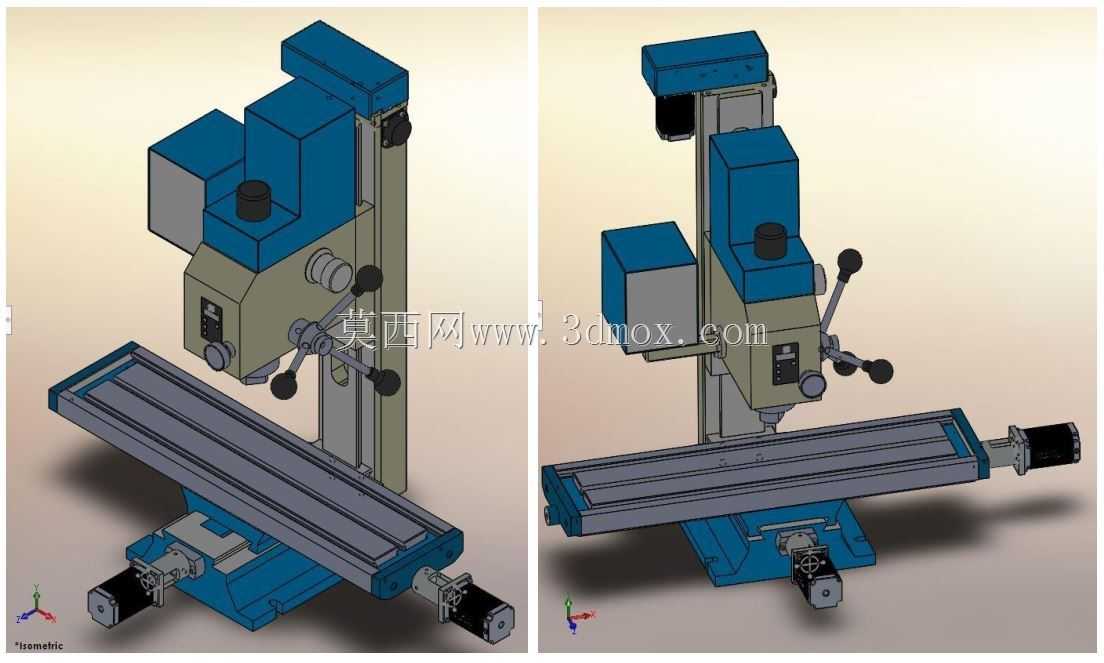

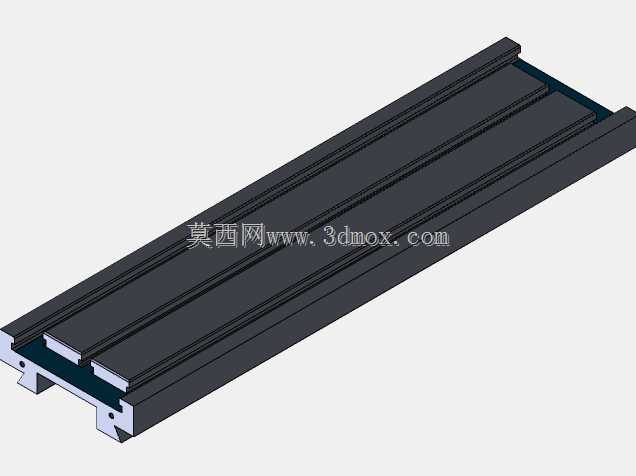

这款小型台式数控钻铣床主要面向个人加工工坊、创客空间、职业院校实训教学以及小型精密零件加工场景，可完成有色金属、工程塑料、软质钢材等材料的钻孔、铣削、镗孔、攻丝等多道切削加工工序，能够满足小批量定制零件加工、模型制作、教学演示以及个人DIY创作的加工需求，填补了大型工业机床与手持加工工具之间的设备空白。设备整体采用立式立柱搭配十字滑台的经典布局，主轴单元垂直布置于立柱正面，可通过手动操作手柄完成主轴进给的微调与快速升降，适配不同装夹高度的工件加工需求；十字滑台沿X、Y两个水平方向布置，搭配步进电机驱动的滚珠丝杠传动结构，可实现精准的进给位移控制，Z轴方向同样配置独立驱动单元，三个运动轴的协同运动可完成平面轮廓、复杂槽型、多孔位等特征的自动化加工，相比手动操作的普通台式钻铣床，大幅降低了重复加工的操作强度，提升了加工精度的一致性。设计过程中优先兼顾了设备的刚性与占地面积的平衡，底座采用加厚铸铁材质搭配加强筋结构，有效吸收切削过程中产生的振动，保证加工过程的稳定性；立柱采用矩形截面结构，提升主轴单元的支撑刚性，避免大切深工况下出现主轴偏摆问题；电气控制箱采用侧挂式安装设计，既缩短了控制线路的布线长度，又不会额外占用工作台面的操作空间，设备整体安装边界紧凑，可直接放置于常规重型工作台面上使用，无需额外制作专用安装基础。主轴单元采用标准工业级钻铣主轴，搭配可调速的驱动电机，可根据不同加工材料与刀具类型调整合适的转速区间，适配不同切削工艺的参数要求；工作台面预留标准T型槽结构，可通用常规机用平口钳、简易夹具、分度头等装夹附件，无需额外定制专用装夹结构，降低了设备的使用配套成本。手动操作手柄保留了手动进给功能，在设备调试、对刀以及少量简单工序加工时，可切换至手动操作模式，兼顾了数控自动加工的效率与手动操作的灵活性，整体结构在保证加工性能的前提下，尽可能简化了冗余结构，降低了设备的制造成本与维护难度，适合小型加工场景的长期使用需求。
