手动折弯用坎特班吉夹持定位工装结构

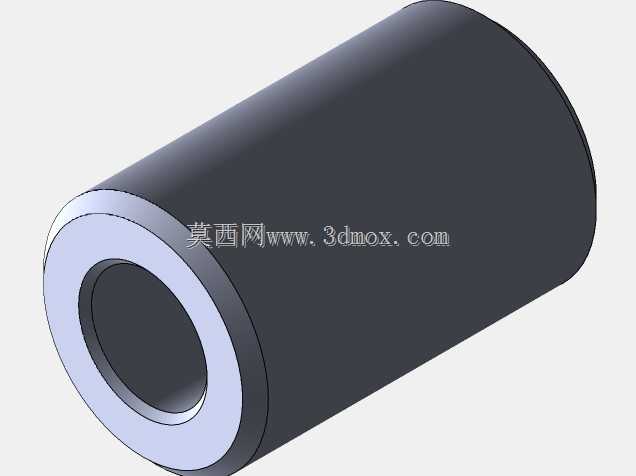

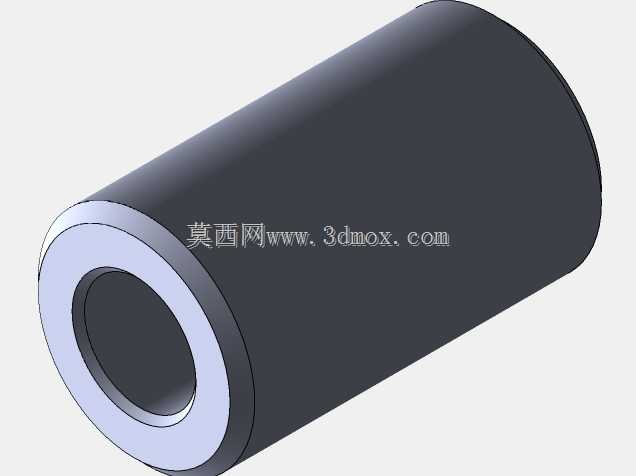

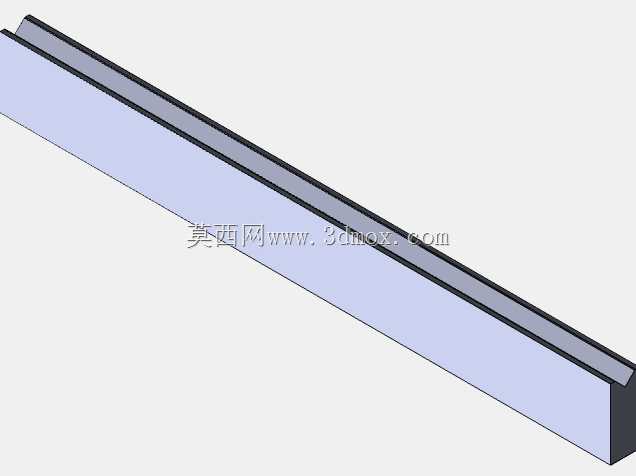

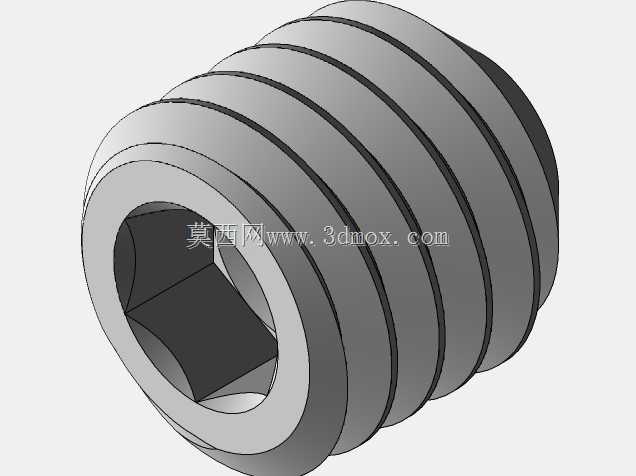

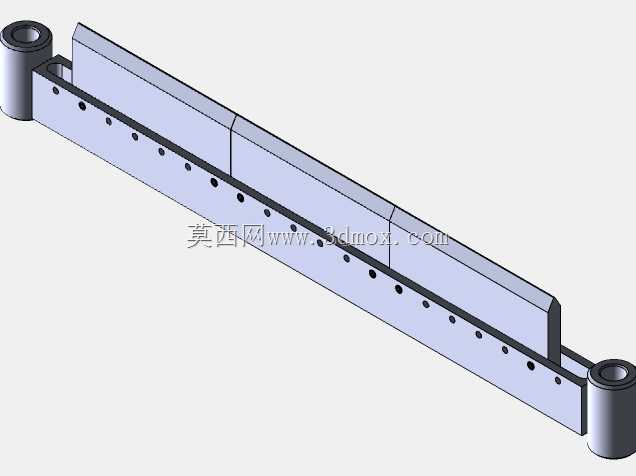

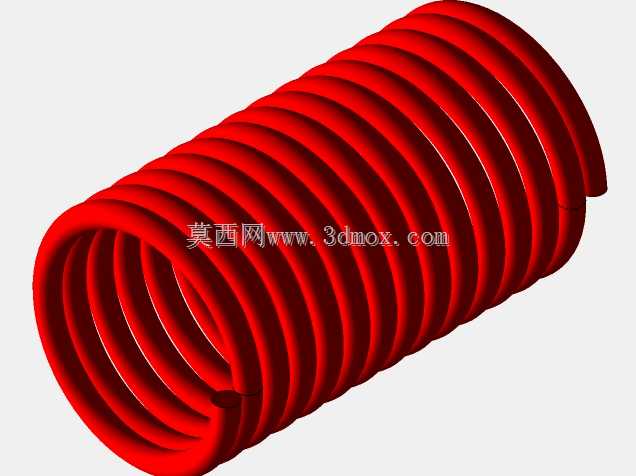

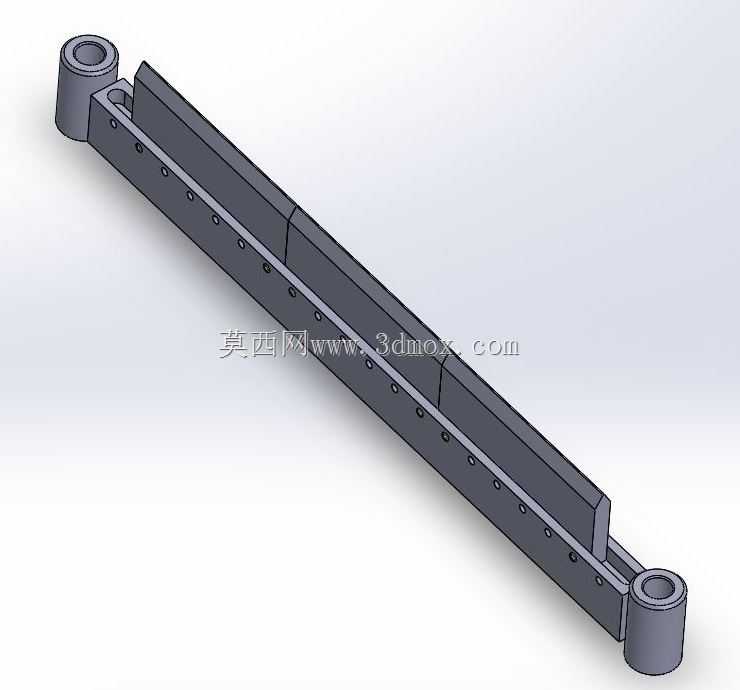

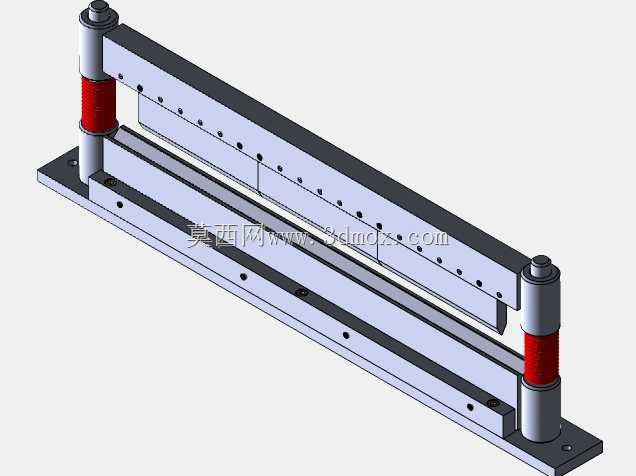

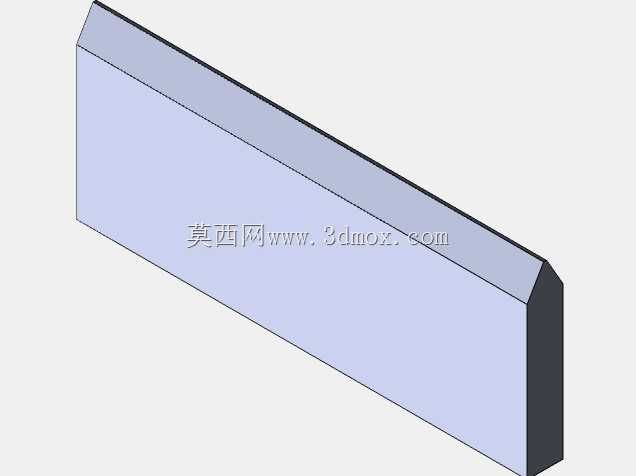

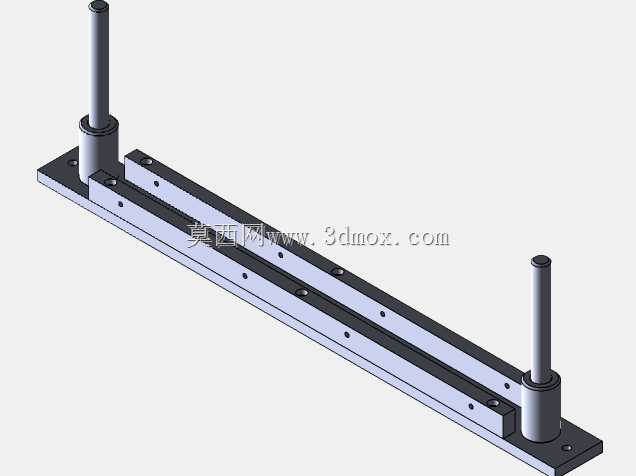

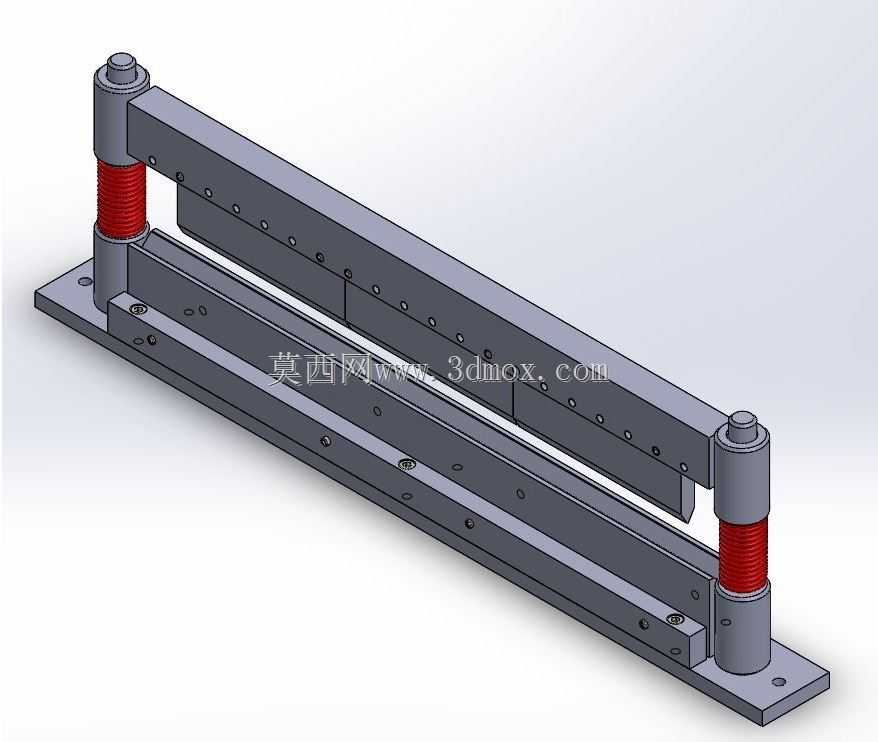

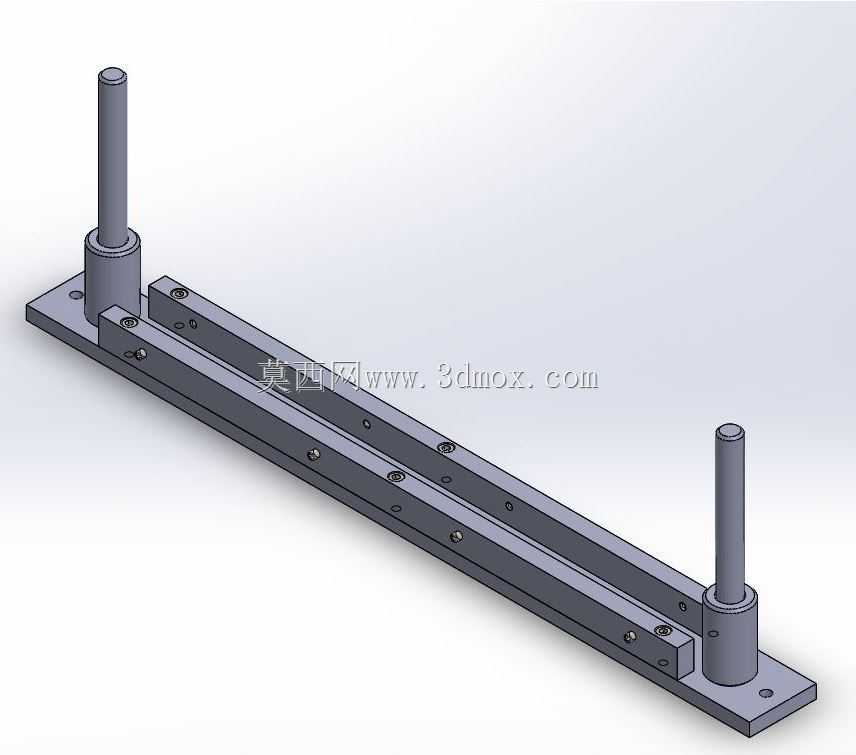

这款手动折弯配套的夹持定位结构，主要面向小批量钣金件修边、小型金属薄板折边的手工作业场景，在五金维修、单件定制加工、教学实训场景中适配性极强，不需要外接动力源，纯手动操作即可完成薄板压持定位，避免折弯过程中板料移位导致的折边角度偏差、边线不齐问题。从结构设计逻辑来看，整体采用双立柱导向搭配弹簧复位的布局，两根导向立柱分别布置在底座两端，立柱外侧套设复位弹簧，上下压合梁沿立柱做垂直方向的直线运动，下压时弹簧被压缩，上下梁的刃口面贴合压紧待加工板料，松开后弹簧自动顶起上压梁，方便取放工件，这种结构不需要额外配置锁紧机构，操作时单手即可完成压合动作，另一只手可配合完成折弯或裁切操作，大幅降低单人手动加工的操作难度。上下压合梁均采用长条式矩形截面结构，梁体上沿长度方向等距布置紧固螺钉，用于安装可更换的压条刃口，当刃口出现磨损、磕碰缺口时，不需要更换整根梁体，仅需拆卸螺钉更换压条即可，有效降低长期使用的维护成本。底座采用带安装孔的平板式结构，两端的安装耳板上预留通孔，可通过螺栓直接固定在工作台面、木质操作架上，安装时不需要额外加工复杂的适配接口，只要保证安装平面平面度公差在0.2mm以内，即可保证上下梁压合时的贴合度，避免出现局部压不实、板料打滑的问题。导向立柱与上下梁的配合部位采用间隙配合设计，配合间隙控制在0.05mm以内，既保证上下滑动顺畅无卡滞，又能避免压合过程中出现横向窜动，保证压合边线的直线度。弹簧的选型匹配了常规1mm以内厚度钢板、1.5mm以内厚度铝板的压持力需求，压合时不需要施加过大的手动力即可获得足够的压持摩擦力，防止板料在折弯受力时发生窜动。整体结构没有复杂的传动部件，所有零件均为常规机加工件，加工难度低，普通铣床、钻床即可完成全部零件的加工，装配时仅需保证两根立柱的平行度、上下梁的平面度即可达到使用要求，非常适合小型加工坊、实训教学场景自行加工制作使用，在应对小批量、多规格的小型薄板折弯作业时，相比大型折弯机具备更高的灵活性，不需要提前调试模具，放上板料即可快速压持定位，完成短边、异形边的折弯加工作业。
