MPX六针公母对接连接器结构设计

这款MPX六针公母对接连接器，是面向小功率信号传输与低压供电场景开发的接插组件，广泛应用在消费电子内部线路接驳、小型工控传感模块接线、智能家居控制板连接、便携数码设备供电对接等场景中，能够在有限的设备内部空间里，实现六路独立线路的快速对接与分离，替代传统的焊接接线方式，大幅提升设备组装、后期维护的作业效率，同时避免虚焊、脱焊带来的线路接触不良问题。

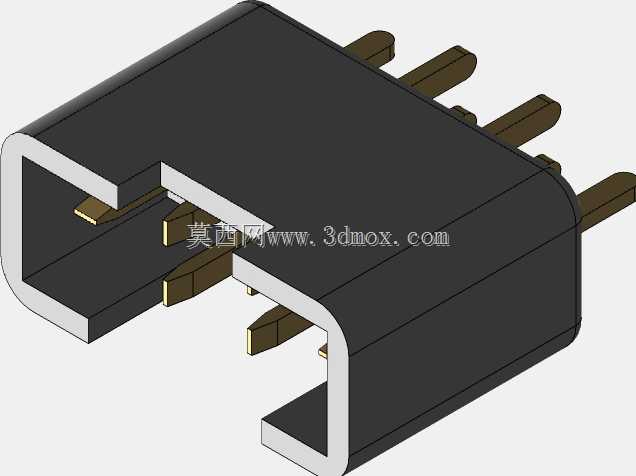

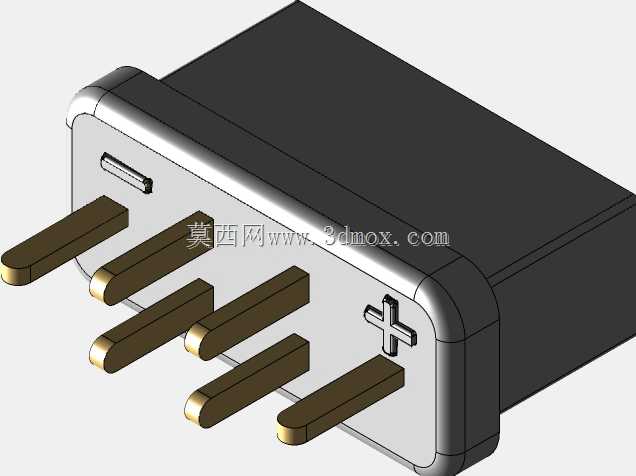

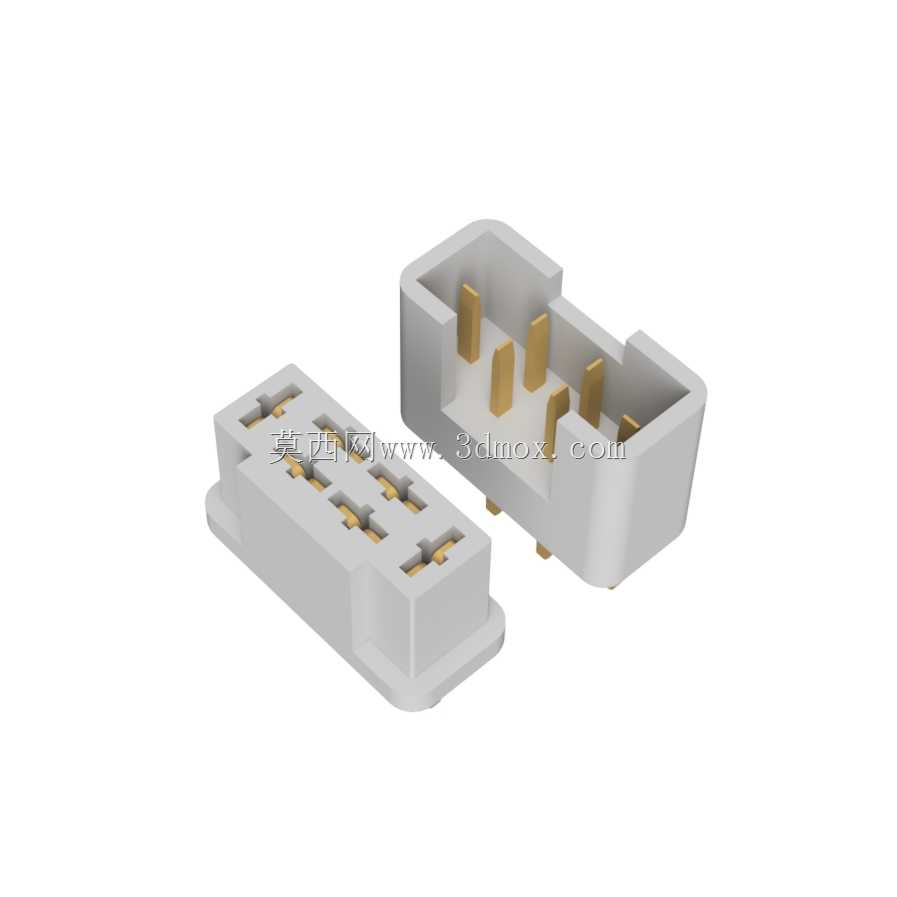

从功能特性来看，该连接器采用公母对插的防呆结构设计，公座端设置六根镀金接触插针，母座端对应设置六个带弹性夹持结构的接触端子，插针插入母座后弹性端子会从多面贴合插针表面，保证接触电阻稳定在极低水平，减少信号传输损耗与接头发热问题；连接器外壳采用耐高温绝缘工程塑料注塑成型，具备优秀的绝缘性能与结构强度，能够隔绝相邻针脚之间的信号串扰，同时抵御日常使用中的轻微磕碰与拉扯。外壳上设置的导向限位结构，能够让操作人员在盲插场景下也能快速对准插接方向，避免反插导致的插针弯折、端子损坏问题，插合到位后外壳的卡扣结构会提供适度的卡紧力，防止设备受震动时接头意外松脱。

在设计思路上，这款连接器优先平衡了紧凑性与可靠性的需求，整体外形采用方正的矮体结构，公座与母座插合后的整体厚度控制在极小范围内，能够适配设备内部狭窄的安装空间，不会挤占其他元器件的布置位置。安装边界方面，公座与母座的底部均设置了平直的安装基准面，可通过定位柱与PCB板上的安装孔快速定位，适配波峰焊与回流焊的生产工艺，针脚的排布间距符合通用接插件的间距规范，能够兼容常规的PCB布线规则，不需要为该连接器单独调整走线间距。外壳的侧壁做了微小的拔模斜度设计，既方便注塑生产时的脱模作业，也能在多工位周转过程中避免相邻连接器卡滞粘连，适配自动化产线的批量上料需求。接触端子的弹性结构经过反复调校，既保证了足够的夹持力，也让插拔力控制在舒适区间，操作人员不需要借助工具就能完成插拔作业，长期反复插拔后也能保持稳定的接触性能，不会出现端子松弛导致的接触失效问题。
