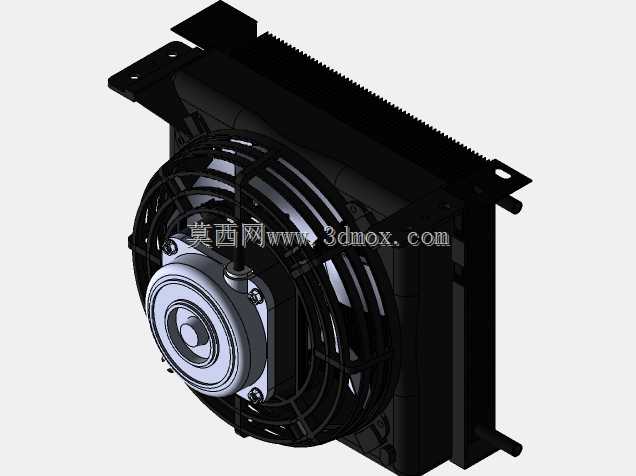

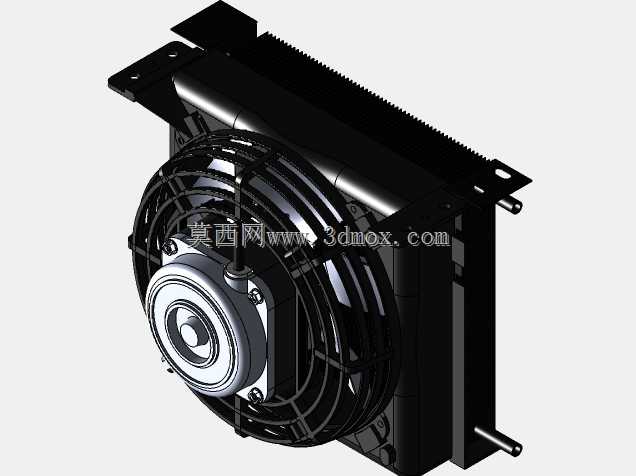

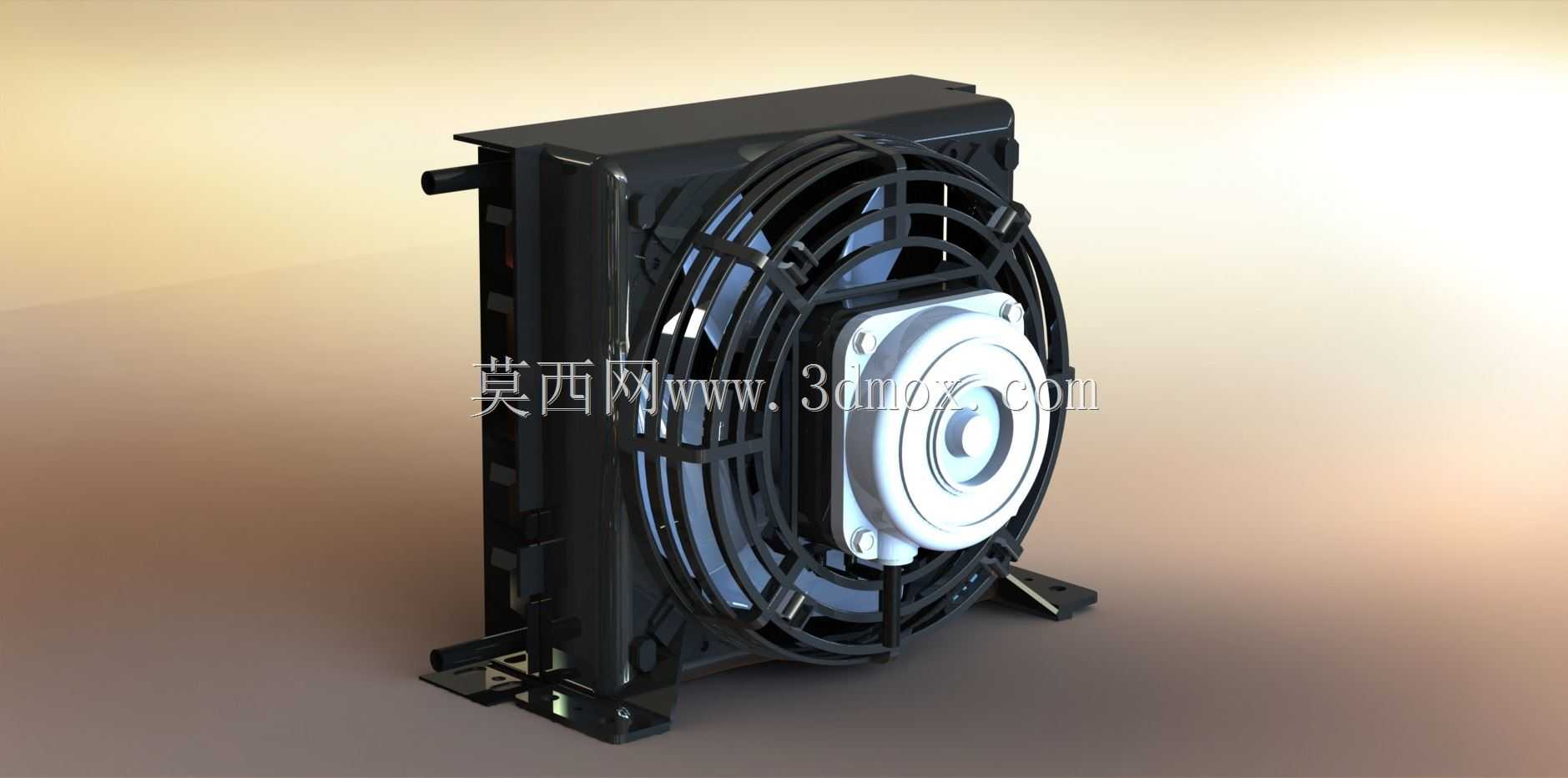

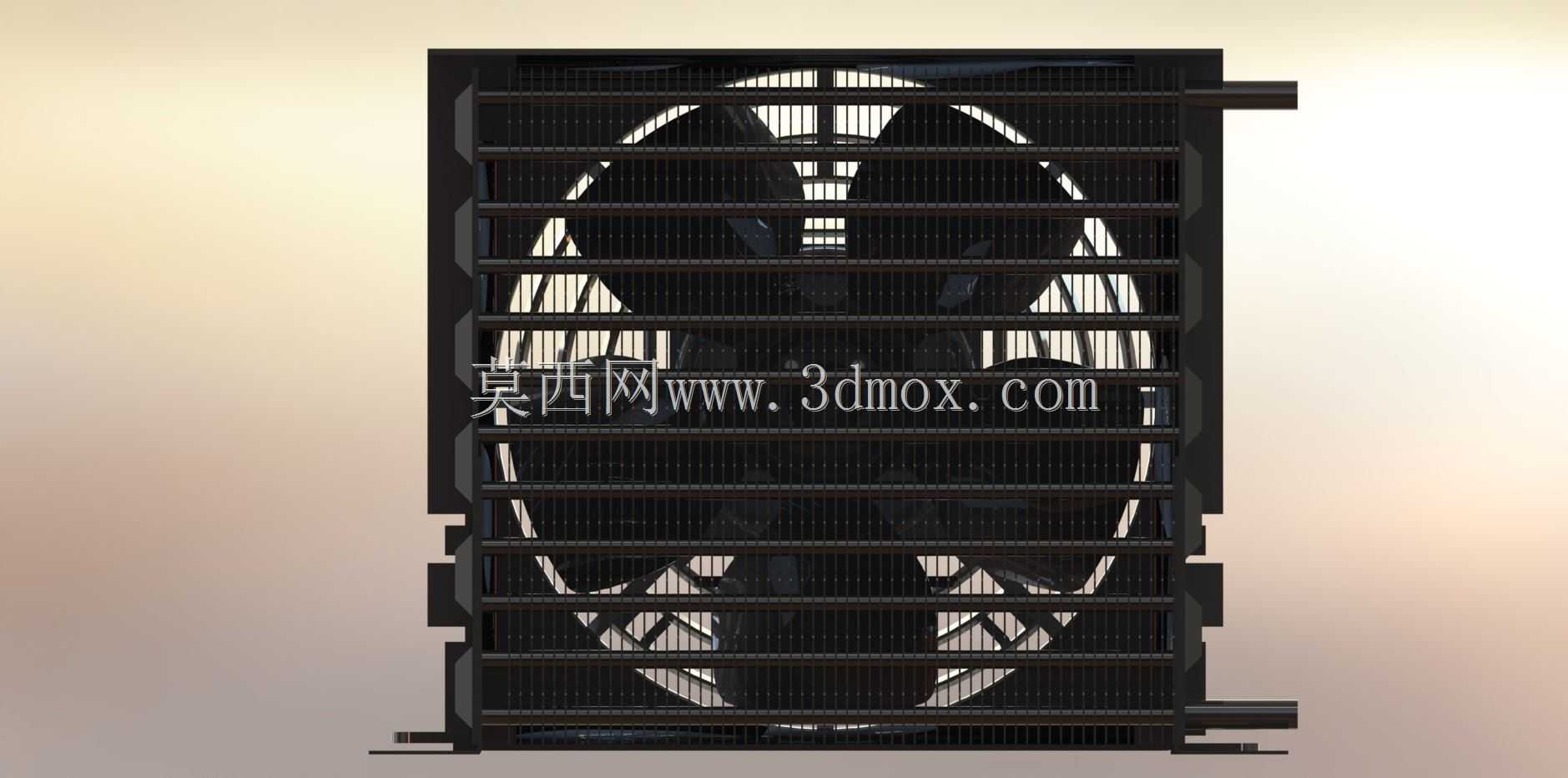

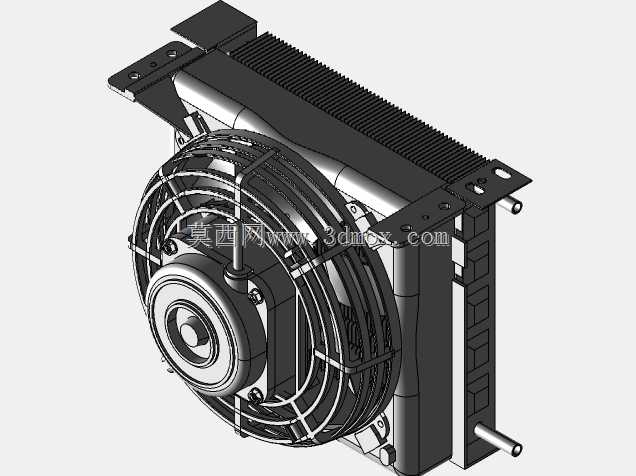

氟利昂介质STVF-47型风冷冷凝器

这款STVF-47型氟利昂冷凝器属于紧凑型风冷换热设备，主要应用在小型商用制冷机组、机柜温控散热、小型工业冷水机、车载制冷单元这类空间受限的换热场景中，作为制冷循环的核心放热部件，它承担着将压缩机排出的高温高压氟利昂气态冷媒的热量传递到外界空气，让冷媒冷凝为中温高压液态的核心作用，是整个制冷循环里完成相变放热、保障系统制冷效率的关键组件。

从功能特性来看，这款冷凝器采用轴流风扇直吹式的风冷结构，集成了散热芯体与轴流散热风机，不需要额外配置冷却水回路，安装部署灵活度很高，适配没有冷却水供应的分散式制冷场景。芯体部分采用鳍片管式结构，冷媒在内部流道流动时，热量通过管壁传导到密集的散热鳍片上，搭配前端的轴流风机形成稳定的强制对流风道，能够快速将鳍片上积聚的热量带走，在常规环境温度下可以维持稳定的冷凝压力，避免制冷系统因为冷凝温度过高出现压缩机负载过大、制冷量衰减的问题。设备自带的安装支脚做了加强折弯处理，能够在设备运行时抵消风机转动带来的微幅振动，避免长期运行出现连接管路松动、芯体翅片变形的问题。

在设计思路上，这款产品优先考虑了紧凑空间下的安装适配性，整体采用方正薄型化的结构布局，风机与芯体采用同轴直装的方式，尽可能压缩了设备的整体厚度，进出冷媒的接口设置在芯体侧端，能够适配不同走向的管路连接需求，不需要额外调整管路弯折角度就能完成对接。风机的防护网采用一体注塑的格栅结构，既能够避免异物卷入风机扇叶造成设备损坏，也尽可能降低了风道的风阻，提升换热效率的同时控制了风机运行的风噪，适配对噪音有一定要求的商用场景。

从安装边界来看，这款冷凝器的整体尺寸适配小型制冷系统的安装空间，底部的两个安装支脚预留了标准的固定孔位，安装时只需要在安装面预留对应孔位即可完成固定，安装时需要在设备周边预留足够的进风与出风空间，避免出现热风回流导致换热效率下降的问题；进出冷媒接口采用标准的制冷管路连接尺寸，能够直接匹配常规规格的紫铜冷媒管路，焊接安装时不需要额外制作转接头，能够有效降低现场安装的施工难度，缩短设备组装的周期。
