工业用箱式冷却锥设备结构设计

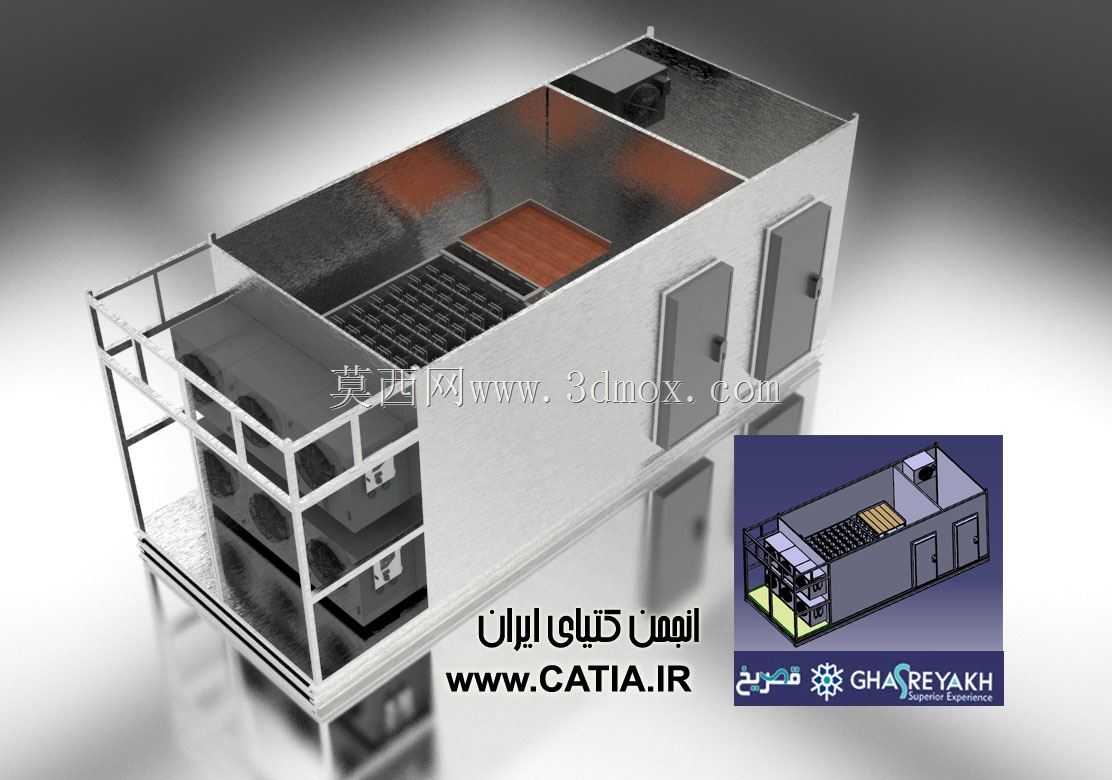

这套箱式冷却锥设备主要面向工业生产环节的工艺冷却场景，常见于需要恒定低温工况的生产线配套，比如食品加工后段的物料快速降温、工业涂装环节的漆雾冷凝控温、电子元器件生产过程的环境温湿度管控等场景，可独立作为冷却单元接入现有生产管路，也可多台并联组成更大规模的冷却站。从结构设计来看，整体采用集装箱式集成框架，外部围护采用夹芯保温板材，能有效减少冷量损耗，框架外侧设置了检修爬梯与顶部操作平台，方便运维人员定期检查顶部的管路接口与换热组件。设备侧面设置多扇密封检修门，门体采用耐低温密封胶条，既保证日常运维时可快速进入设备内部清理换热翅片、更换过滤组件，也能在设备运行时隔绝内外热交换，避免冷量流失。内部结构分层布置，下层为核心换热锥单元与冷凝组件，锥型结构的换热流道能让冷却介质与待冷却流体形成更长的换热路径，提升热交换效率，中层布置送风与导流结构，可将冷却后的气流均匀输送至对接的生产工位，上层预留了管路接口与电控安装空间，方便现场安装时快速对接水电管线。设计过程中充分考虑了现场安装的边界条件，整体外形尺寸适配标准工业厂房的门洞宽度，设备底部设置了标准叉车孔位与吊装挂点，无需额外制作安装底座，可直接通过叉车转运或行车吊装就位，设备侧面预留的管路接口均采用统一标准法兰规格，能适配多数工业现场的现有管路尺寸，减少现场改造成本。内部流道设计时特意做了圆角过渡处理，避免流体在拐角处形成涡流造成压损，同时在换热锥的迎风面设置了可抽拉的过滤结构，能拦截气流中的粉尘杂质，延长换热组件的清洗周期。设备的检修门位置与内部组件的排布一一对应，日常更换易损件时无需拆解整体围护结构，单人即可完成常规维护操作，框架的承重设计充分考虑了内部组件满水运行时的总重量，底部支撑梁做了加强处理，可适应多数工业厂房的地面承重要求，无需额外做地面加固。
