9V供电迷你特斯拉线圈实验装置

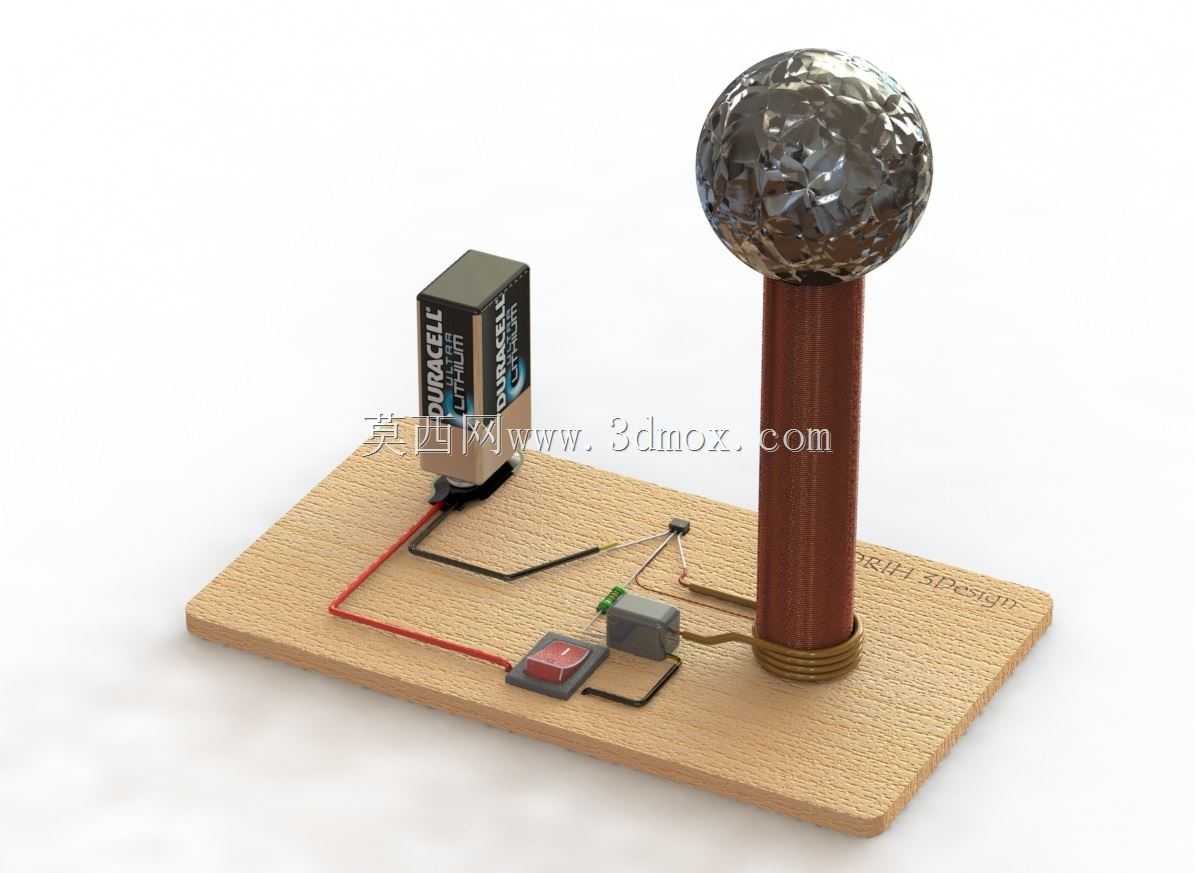

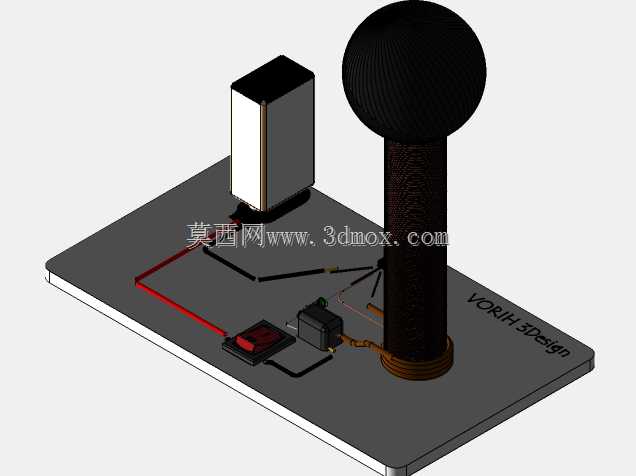

这款迷你特斯拉线圈是面向电子实验、科普演示场景打造的小型电磁装置，采用9V低压直流供电方案，无需高压市电接入即可实现稳定的高频高压放电效果，可广泛应用于中小学科普课堂、电子爱好者DIY实验、小型科技展品展示等场景，能够直观演示高频电磁场、无线电能传输、空气电离放电等物理现象，帮助受众直观理解特斯拉线圈的工作原理，降低高压电磁实验的操作门槛与安全风险。装置整体采用板式集成布局，核心的谐振线圈垂直安装在绝缘基板上，线圈采用多股漆包线紧密绕制，绕组排布均匀规整，顶端设置球形放电端，可均匀电场分布，避免尖端异常放电影响演示效果；基板上集成了供电接口、振荡电路模块、开关元件、限流保护器件，所有元器件采用扁平化贴装布局，走线清晰规整，既减少了高频信号传输过程中的损耗，也有效缩小了装置的整体占用空间，无需额外搭建外围电路即可直接通电运行。从设计思路来看，这款装置优先兼顾了实验安全性与演示直观性，摒弃了传统大型特斯拉线圈的高压供电设计，采用低压直流输入搭配自激振荡电路的方案，将输入的低压直流电转换为高频交变电流，通过初级与次级线圈的谐振耦合实现电压抬升，最终在顶端放电端形成可观测的高频放电电弧；电路部分设置了过流保护结构，避免元器件因误接、短路出现烧毁问题，基板采用绝缘阻燃材质制作，所有带电焊点都做了绝缘隔离处理，实验操作时无需直接接触高压部位，大幅提升了非专业人员操作的安全性。外形尺寸方面，装置整体为小型板式结构，基板长宽尺寸适配常规实验台摆放需求，垂直安装的线圈高度控制在合理范围内，顶端放电端与基板边缘预留了足够的安全距离，摆放时无需额外预留过大的安全操作空间，既可以单独放置在实验台面上做演示，也可以嵌入到小型科普展柜中作为固定展示展品；安装边界上，基板预留了标准固定孔位，可通过螺丝直接固定在实验台、展示面板上，也可搭配绝缘底座独立放置，接线端采用通用标准接口，适配常规9V直流电源，无需定制专用供电配件即可快速搭建演示环境。装置运行时可实现点亮 nearby 荧光灯管、产生微小放电电弧、演示无线输电等效果，放电状态稳定，连续运行时元器件温升控制在安全范围内，可满足长时间科普演示的使用需求。
