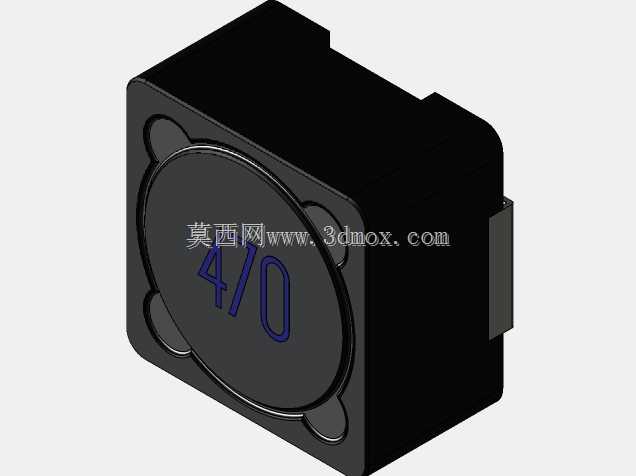

CDRH127系列屏蔽贴片功率电感结构设计

这款屏蔽式贴片功率电感，是面向高密度表面贴装电路场景开发的被动元器件，广泛应用在消费类电子电源管理模块、车载DC-DC转换回路、工业控制板卡供电单元、通讯设备信号滤波链路中，承担储能、纹波抑制、EMI滤波、大电流续流的核心作用，是开关电源拓扑里不可或缺的基础元件。在实际电路运行中，这类电感能够在开关管导通阶段储存磁场能量，在开关管关断阶段将能量释放给负载，以此维持输出电压电流的稳定，同时依托自身的屏蔽结构，能够大幅降低漏磁对周边敏感电路的电磁干扰，避免相邻信号走线出现耦合噪声，提升整板的电磁兼容性能。从设计思路来看，这款电感采用了闭合式磁屏蔽结构，外部的方形塑磁外壳将内部绕制的漆包线绕组完全包裹，磁路闭合度高，相比传统开放式功率电感，其漏磁率可降低七成以上，能够适配元件排布密度极高的紧凑型PCB设计，不需要在电感周边预留过大的净空距离来规避漏磁影响，有效提升电路板的空间利用率。绕组采用高纯度无氧铜漆包线多层绕制，在保证额定电感量的前提下尽可能降低直流电阻，减少大电流工况下的铜损发热，提升元件的载流能力与长期工作可靠性，底部的贴片焊端采用耐高温镀层设计，能够兼容无铅回流焊、波峰焊等主流SMT焊接工艺，焊接过程中不会出现端电极脱落、镀层氧化的问题，适配大规模自动化产线的贴装要求。外形尺寸方面，这款电感本体长宽尺寸为12mm×12mm，本体高度为8mm，属于标准127封装规格的贴片电感，安装边界清晰，焊端位置完全对标行业通用封装尺寸，在PCB Layout阶段可以直接替换同封装参数的其他品牌电感，不需要修改板上的焊盘尺寸与元件占位，能够大幅缩短硬件开发阶段的元件选型适配周期。在实际选型应用中，这类屏蔽贴片电感适合工作在3.25A额定电流的工况下，47uH的电感量能够覆盖绝大多数低压Buck电路的储能需求，无论是便携设备的电源降压回路，还是工控板的本地供电滤波，都能提供稳定的电感特性，其一体化的成型结构也具备优秀的抗机械振动能力，在车载、工业等存在振动冲击的使用场景下，不会出现绕组松动、磁芯开裂的失效问题，长期工作稳定性远高于开放式绕线电感。
