AMADA CO2激光加工旋转耳轴夹具组件

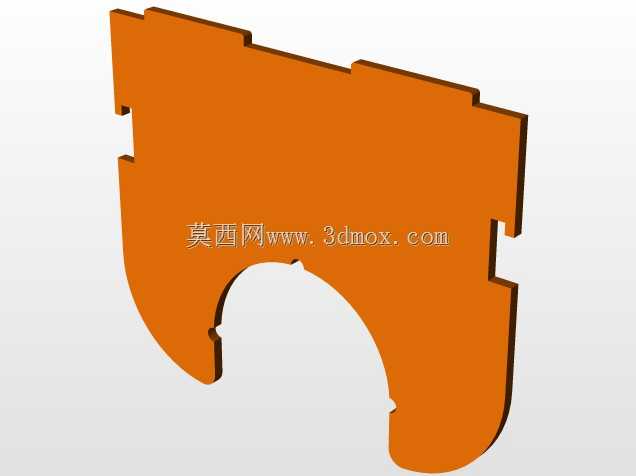

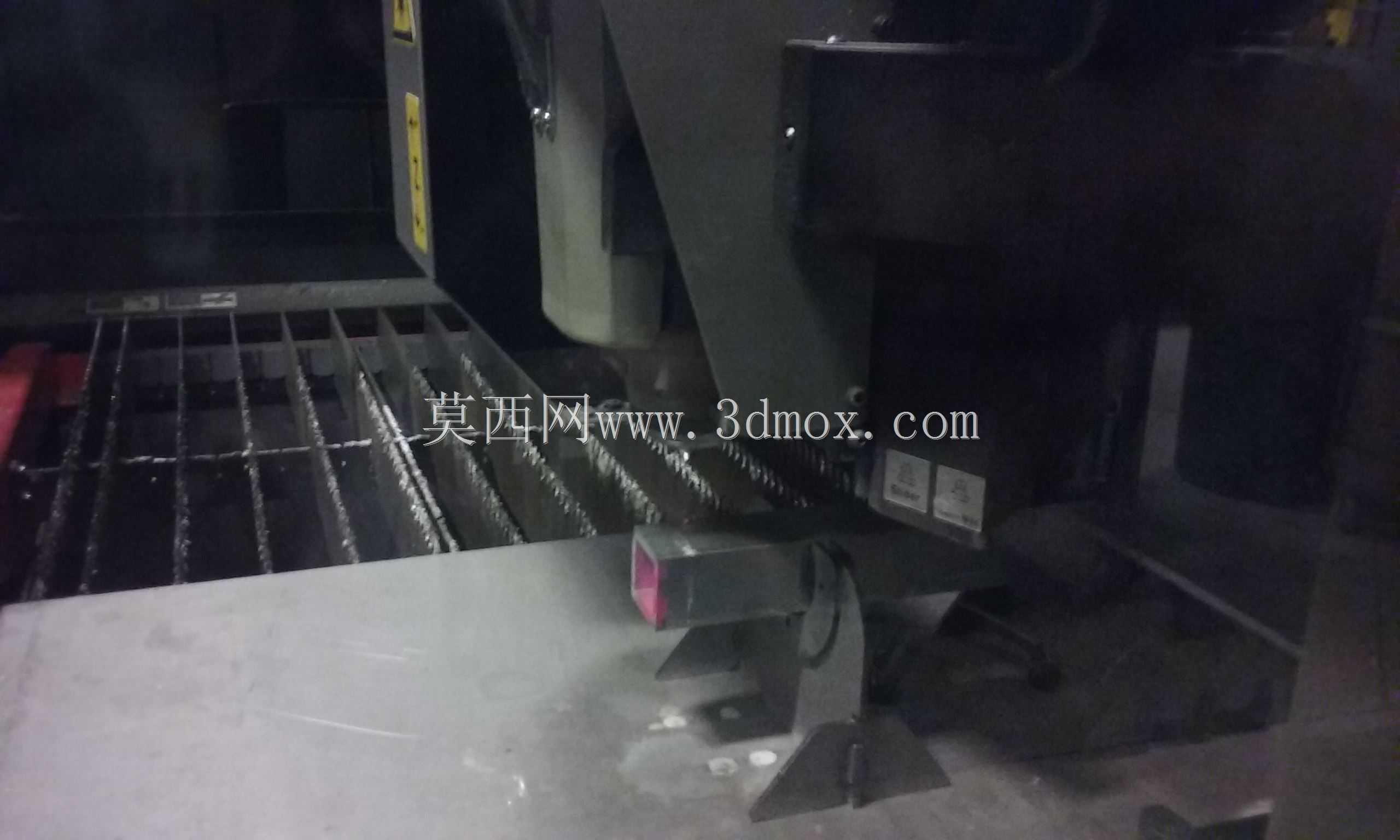

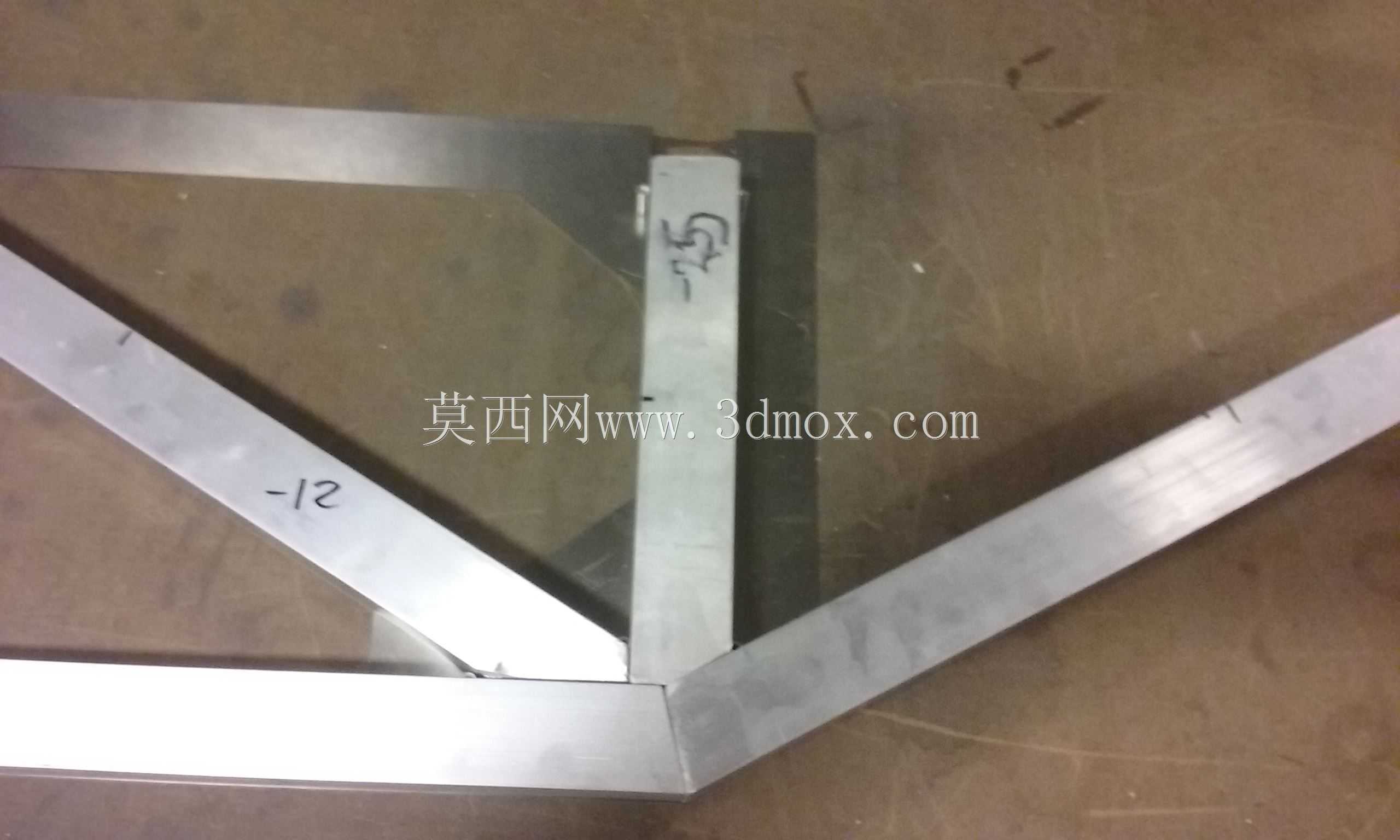

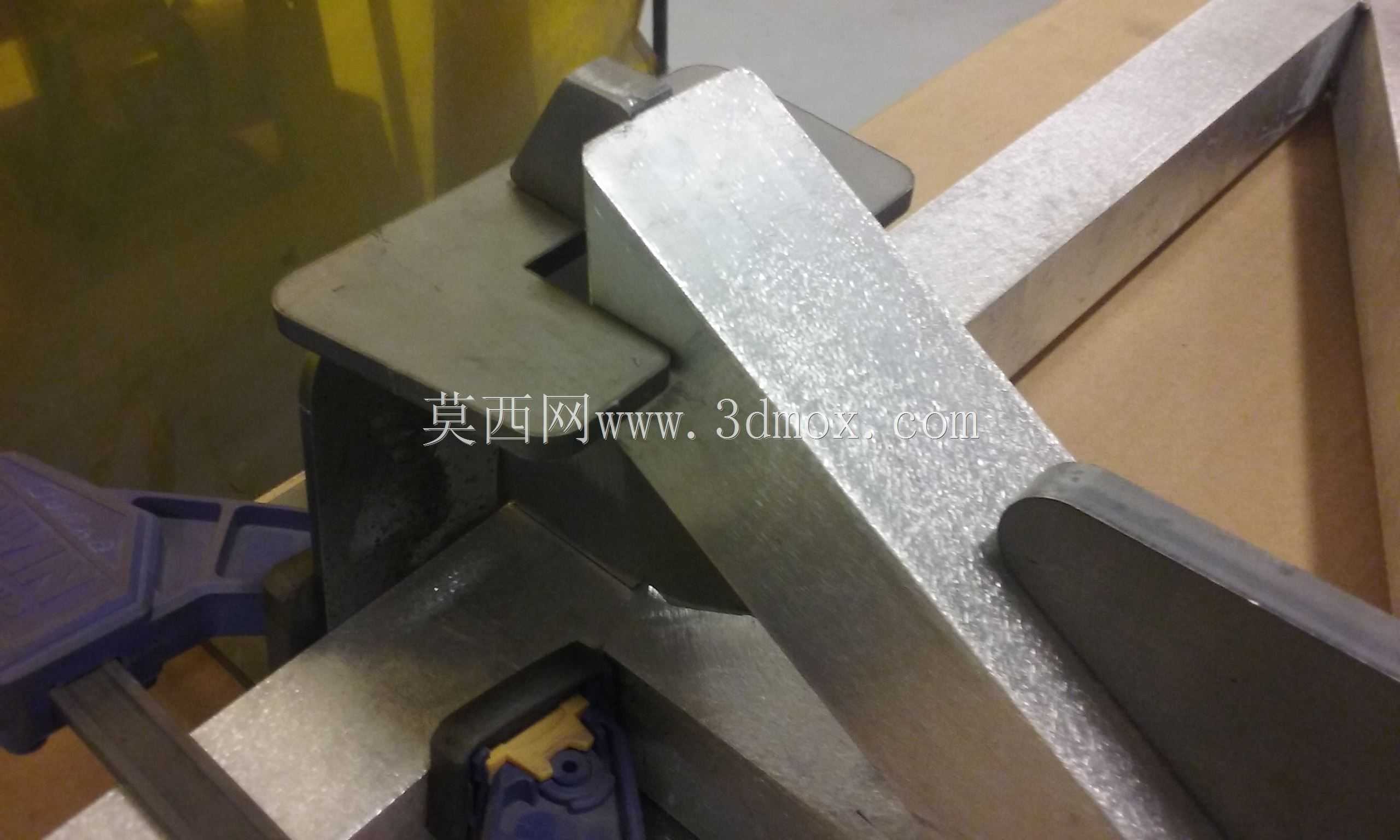

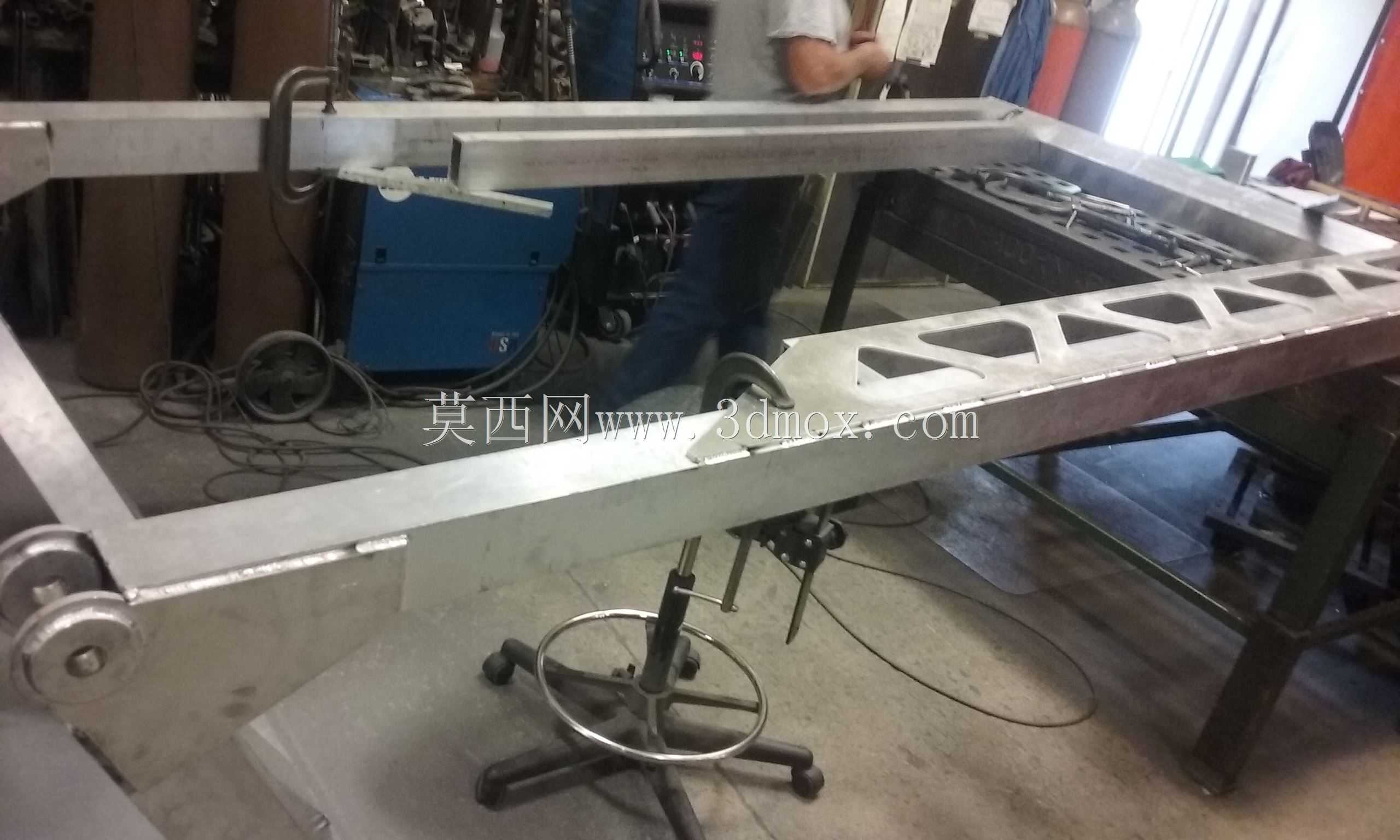

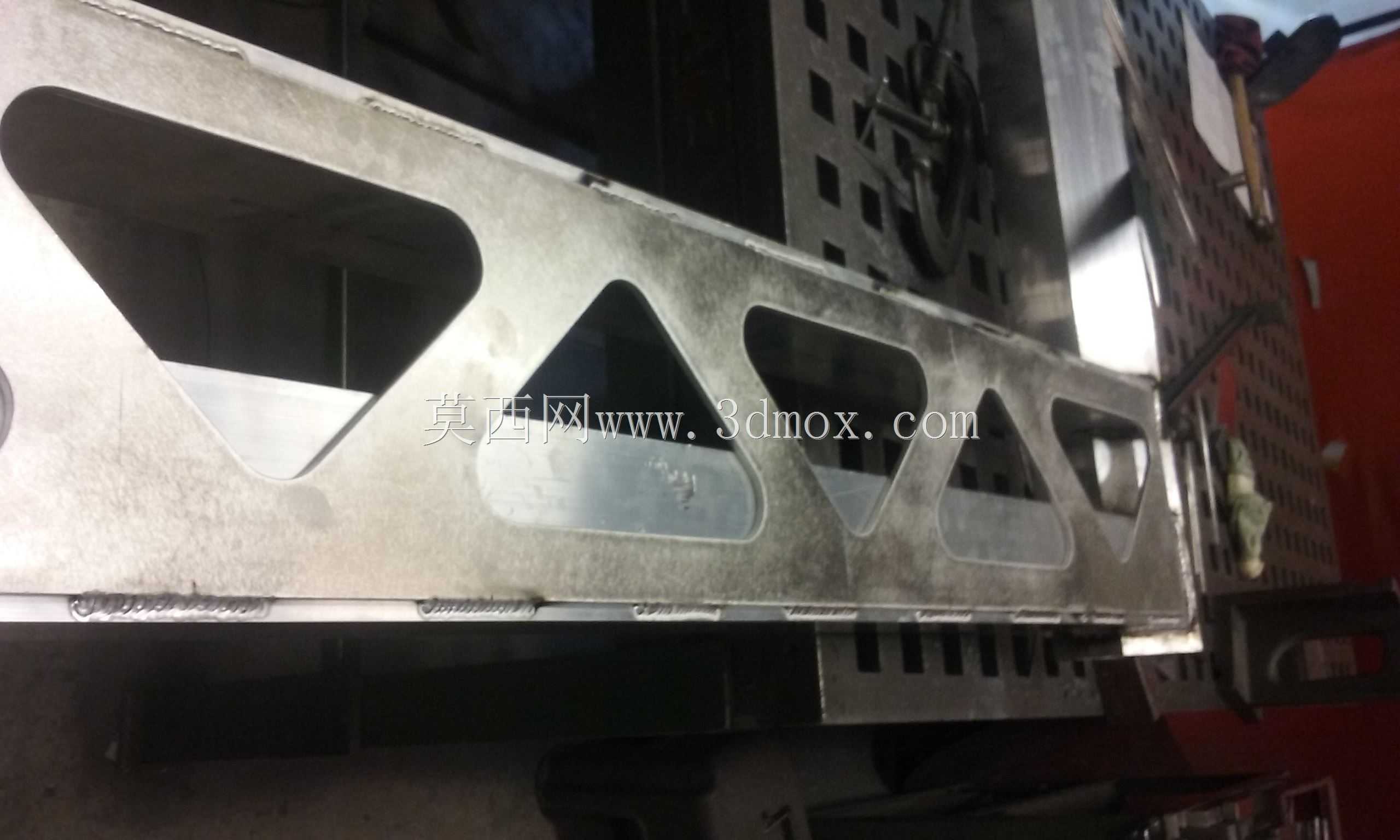

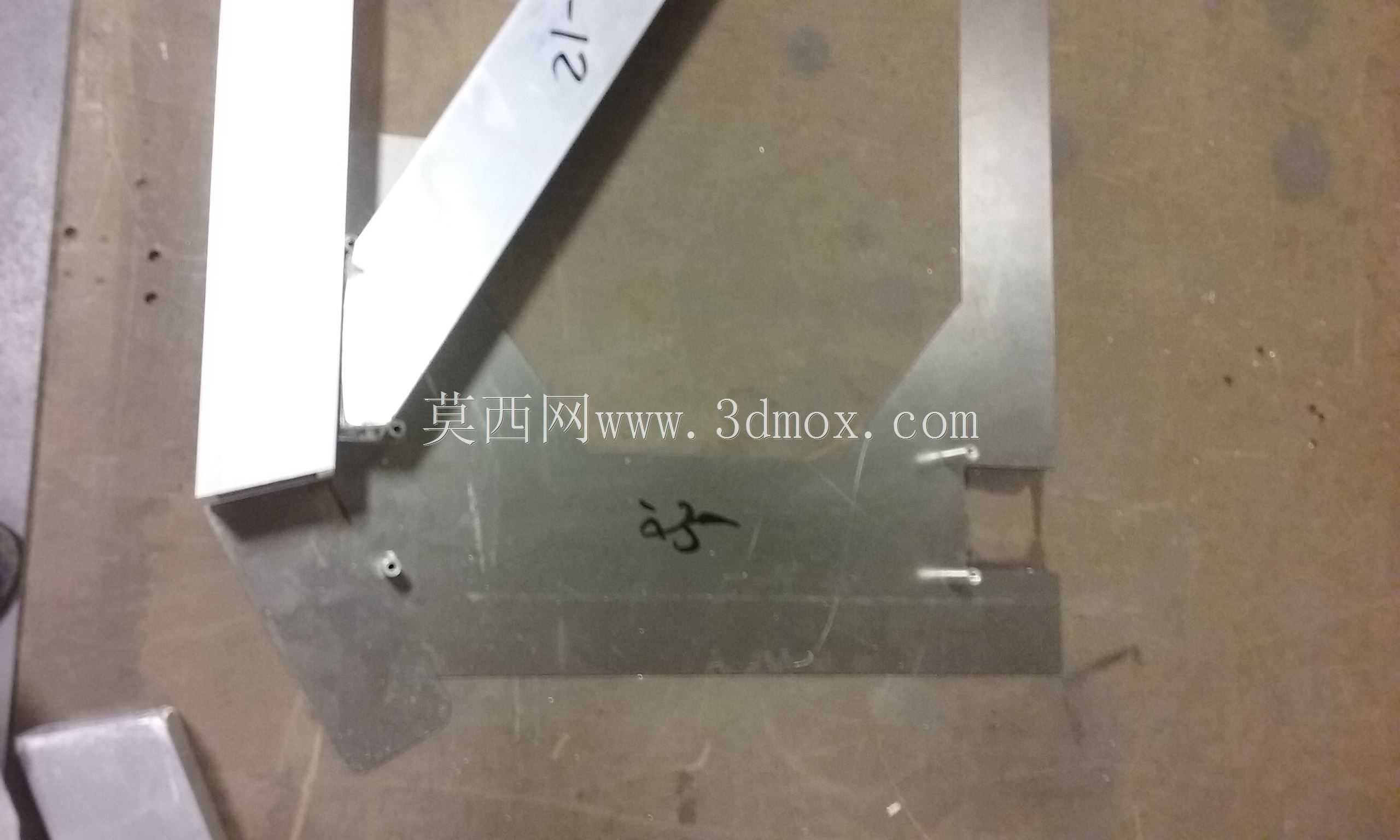

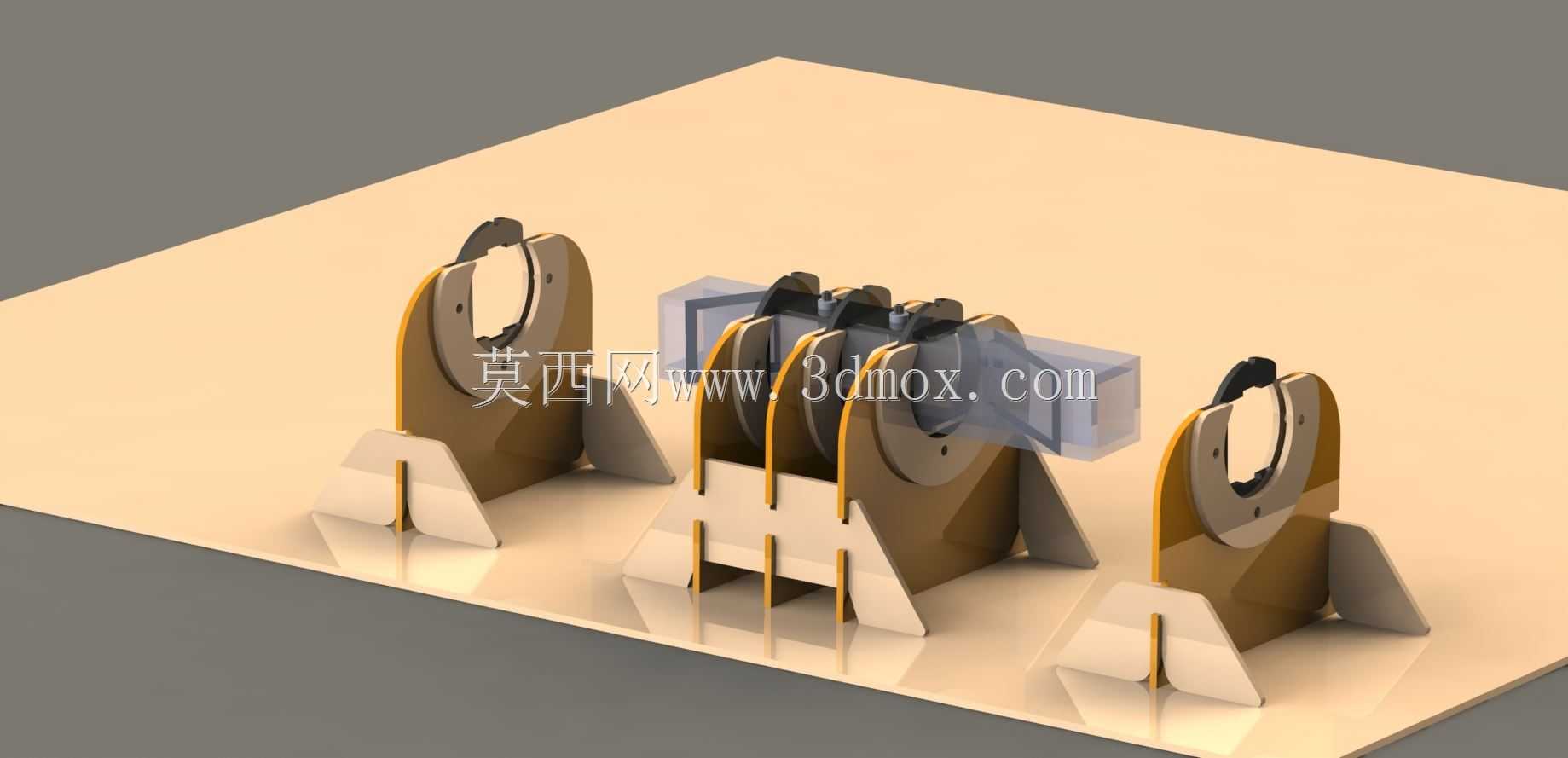

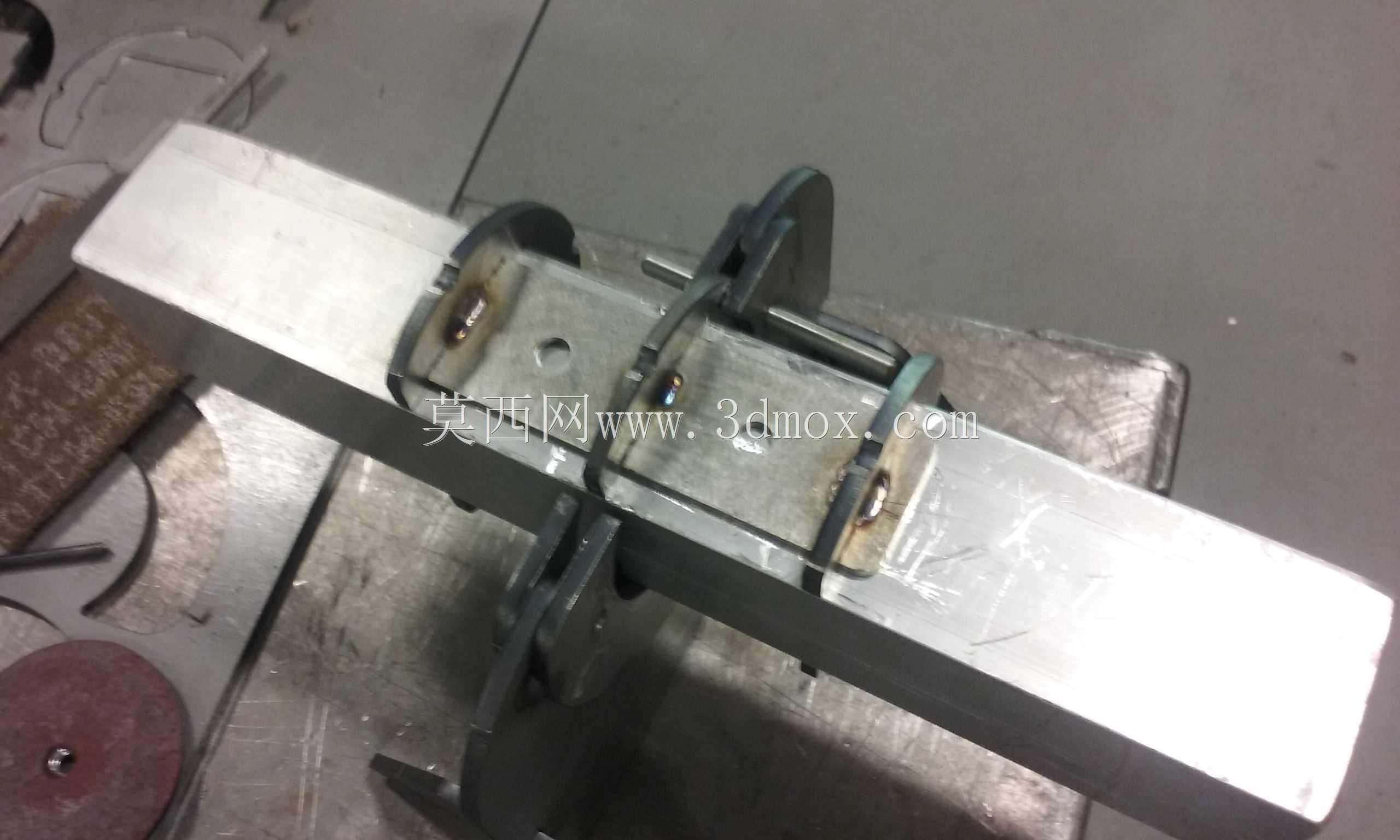

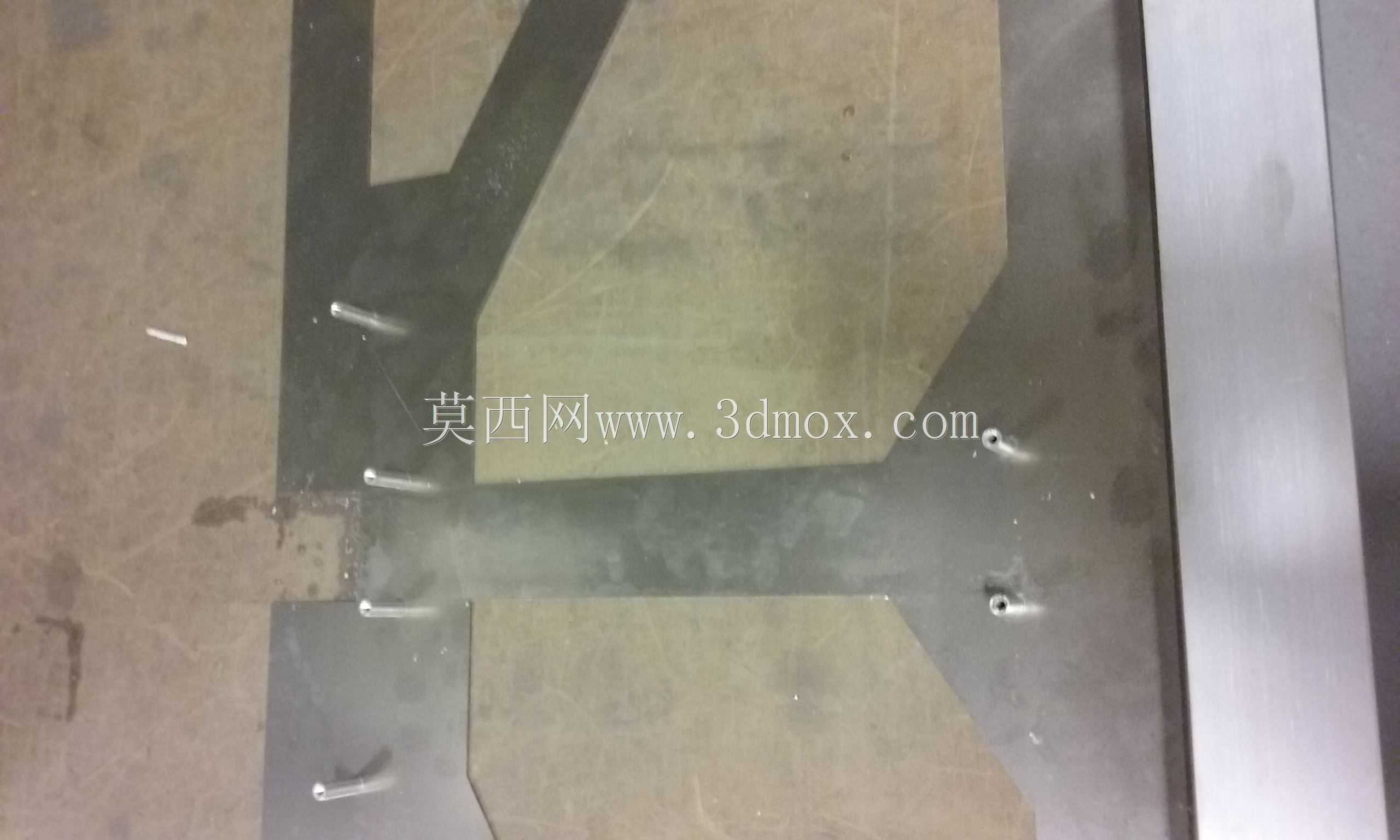

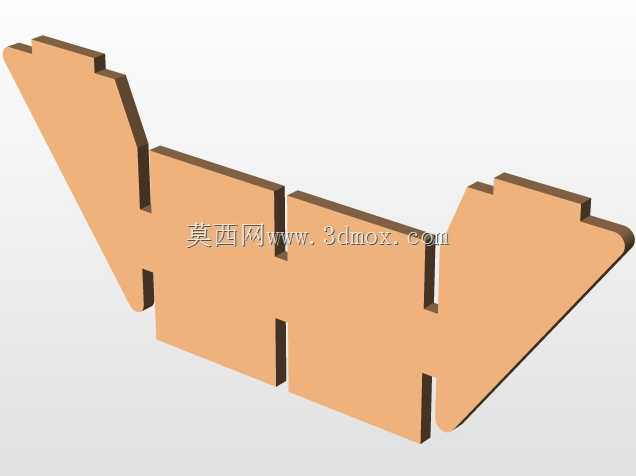

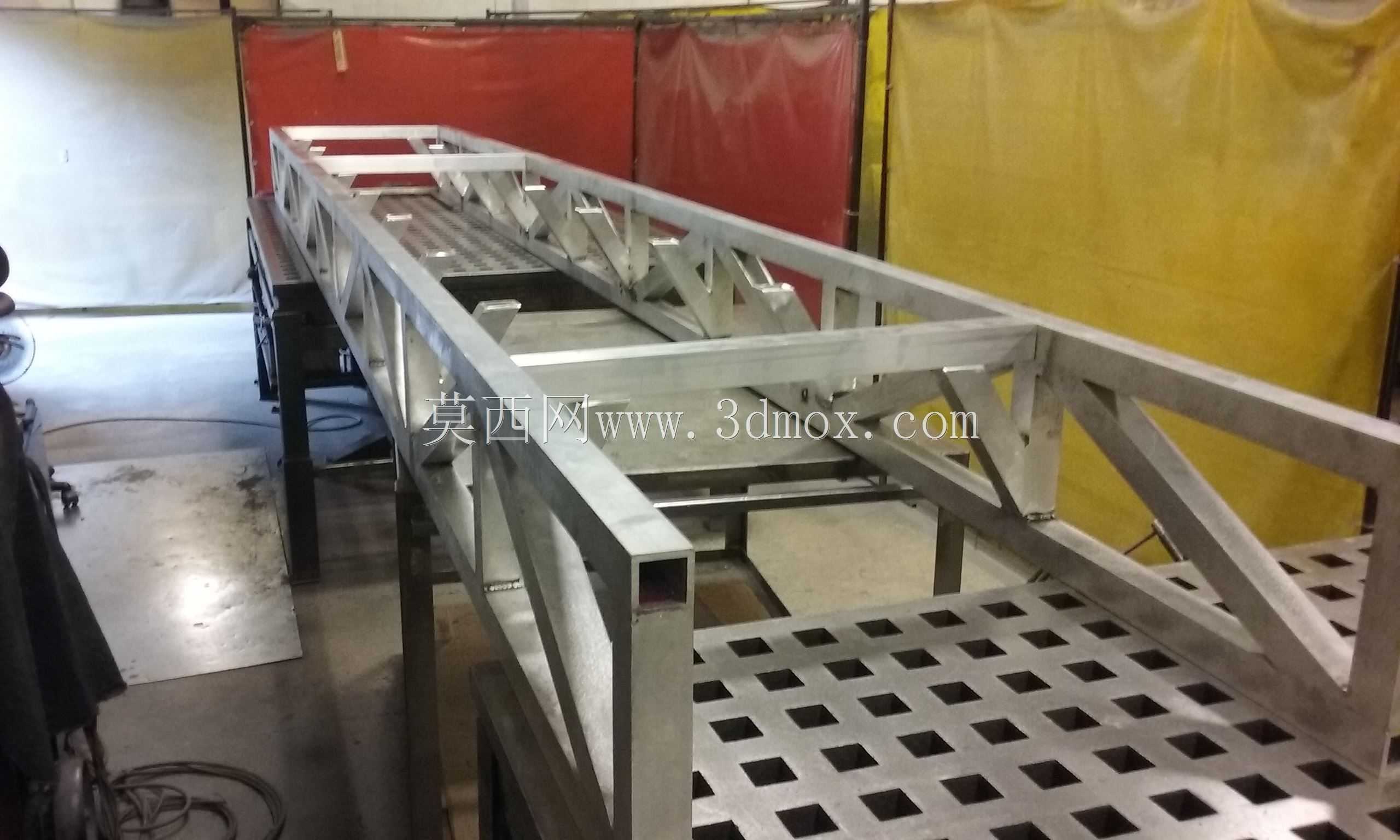

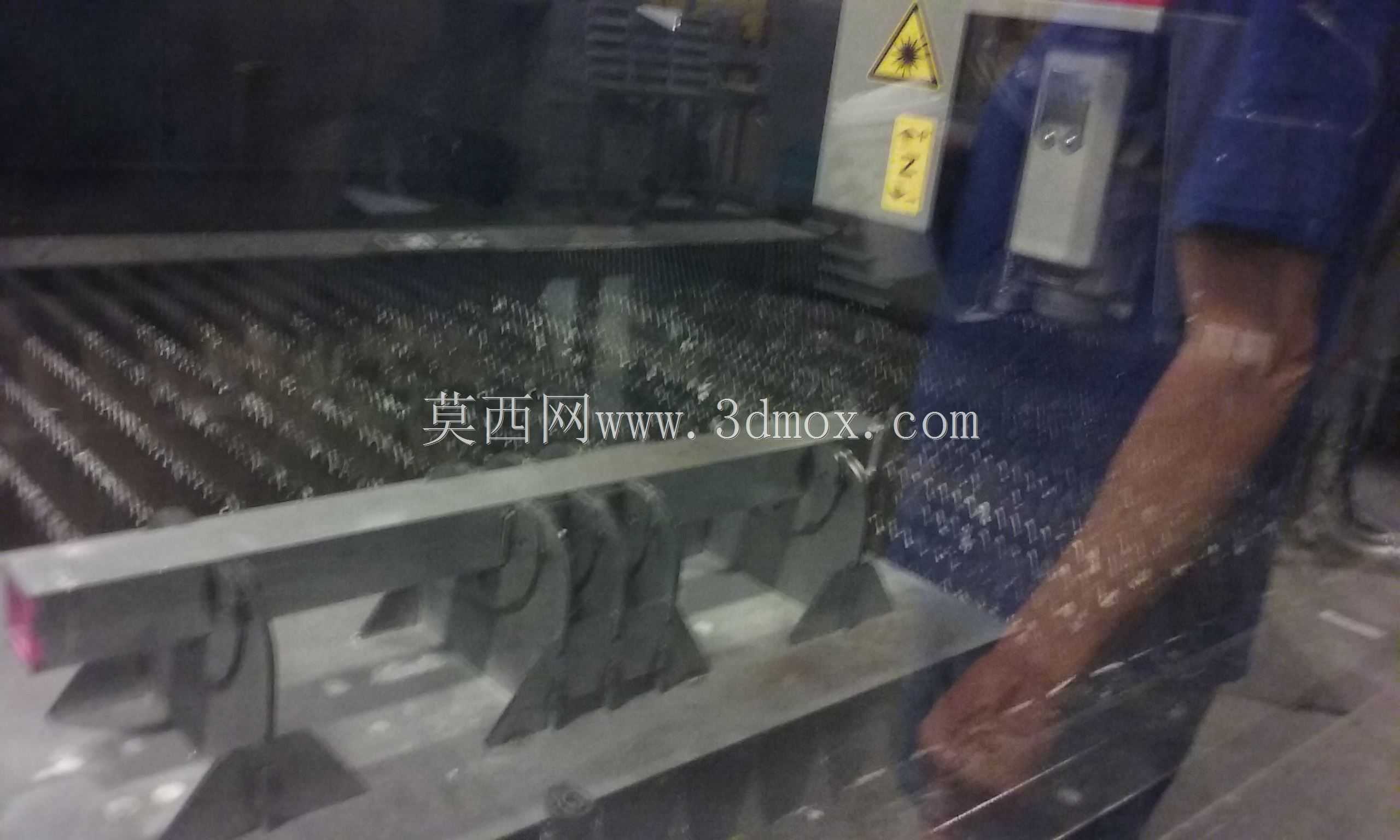

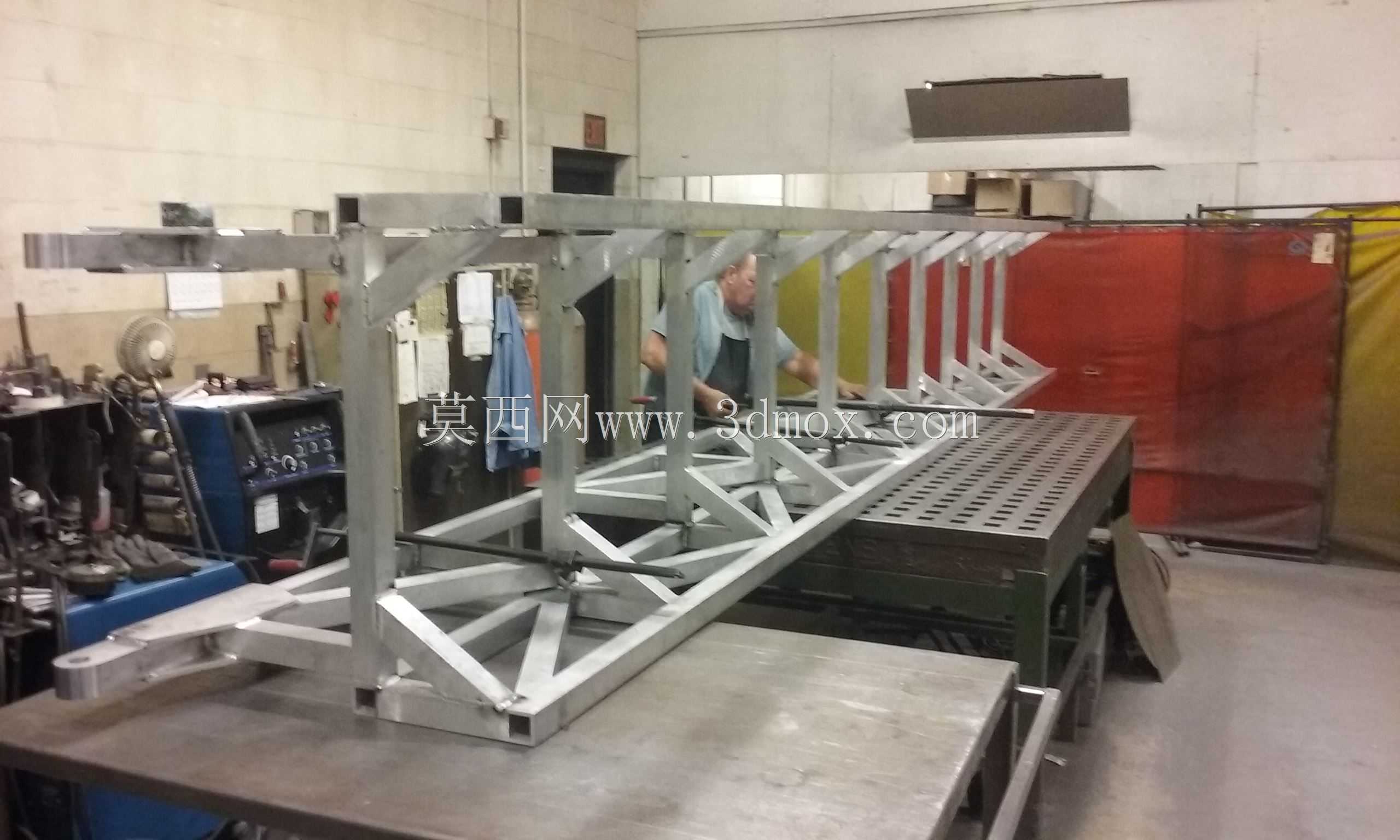

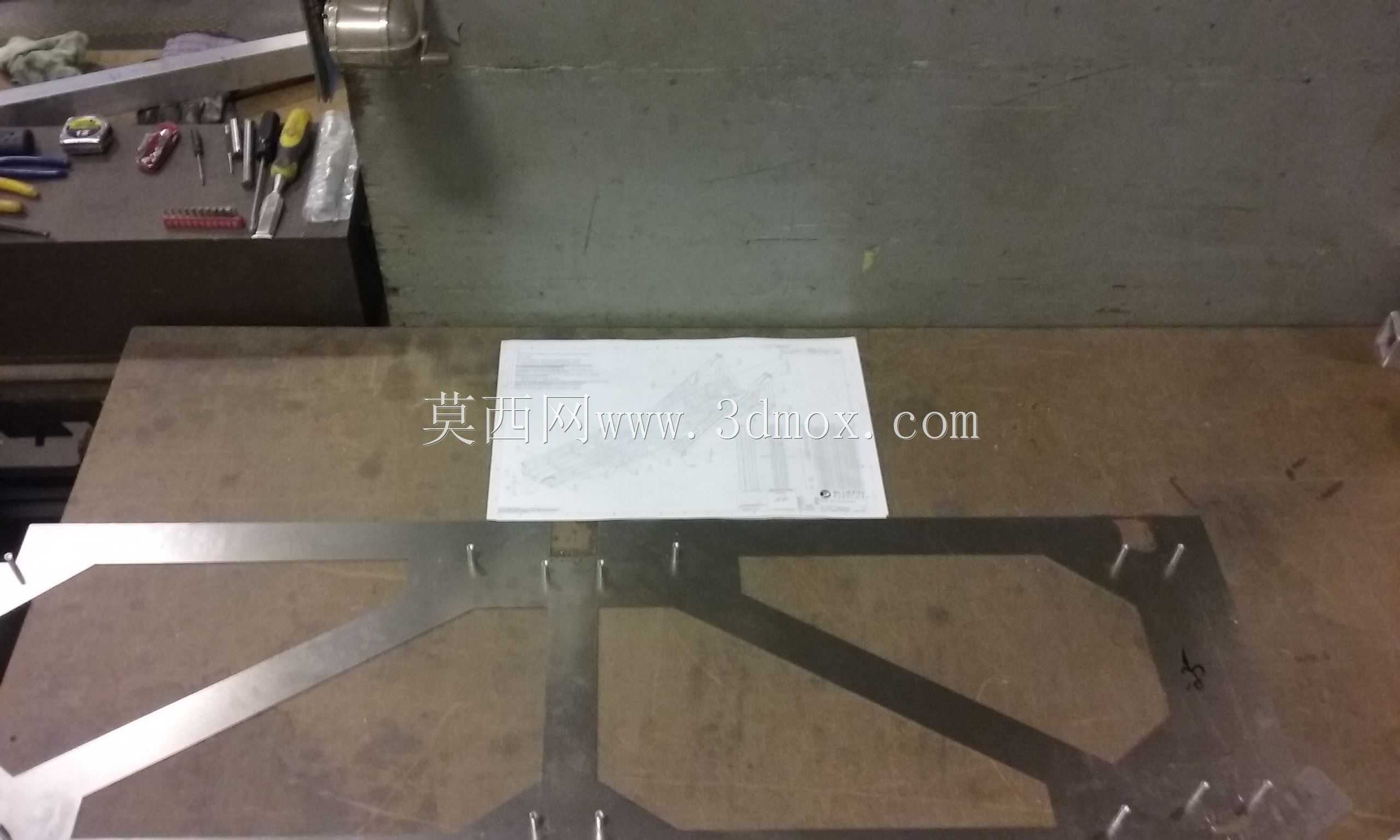

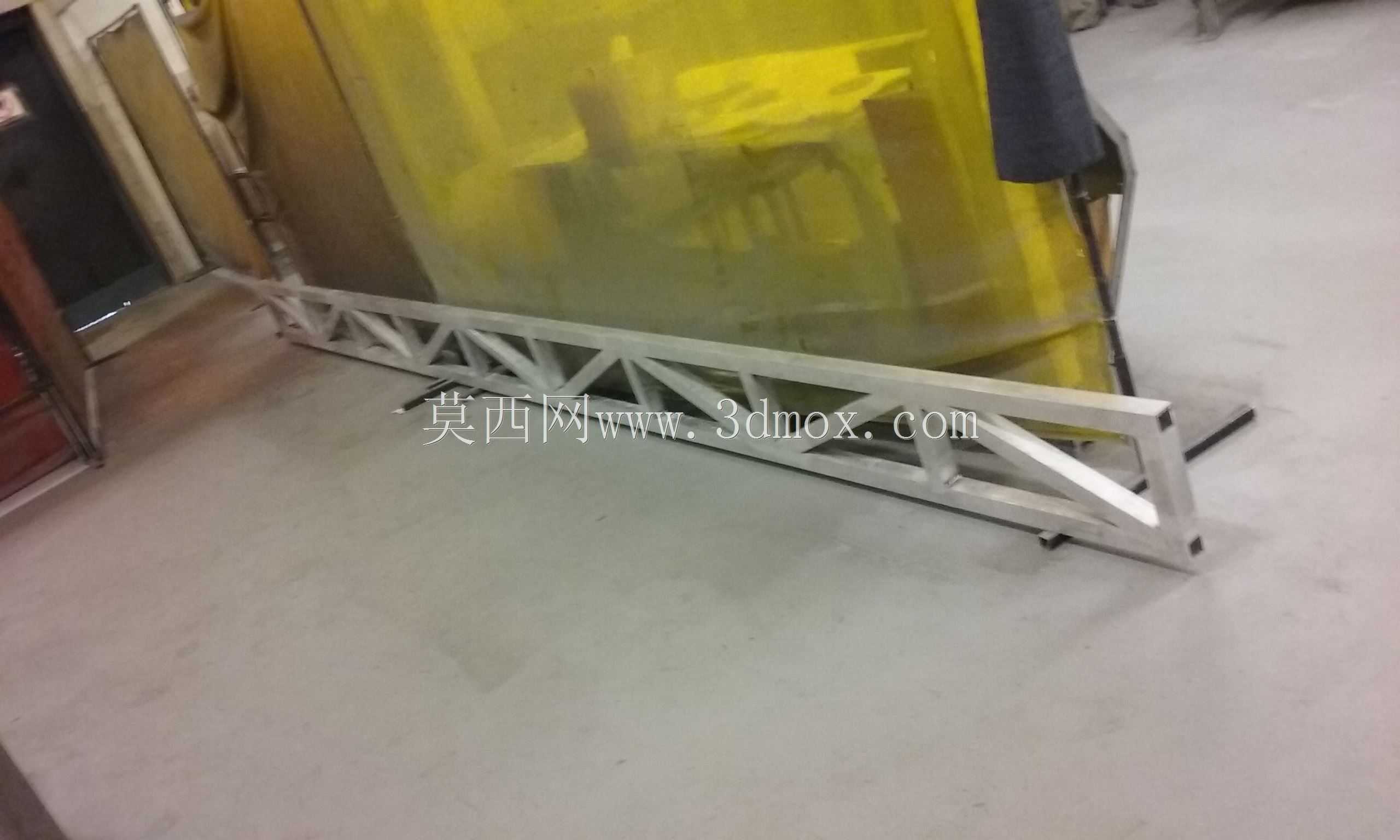

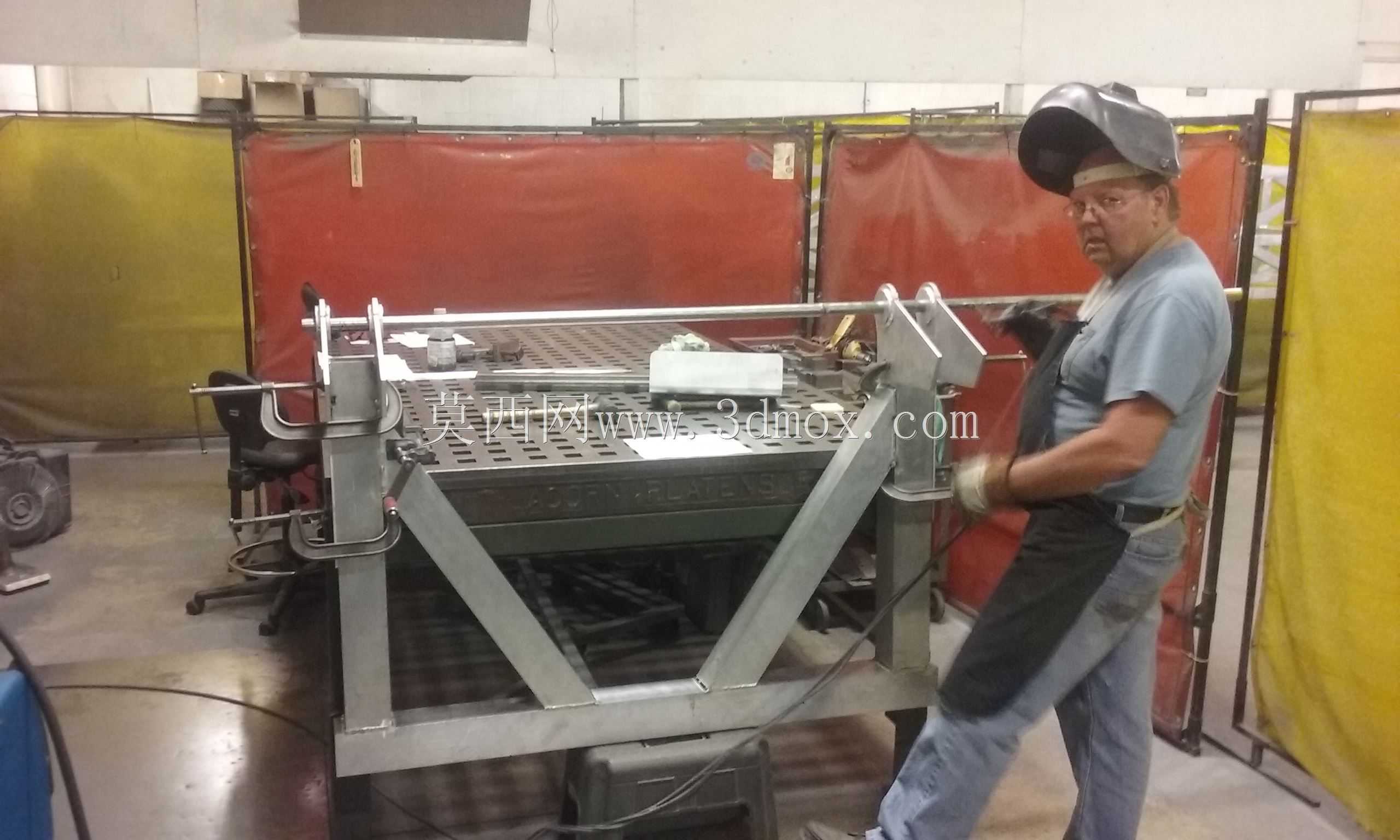

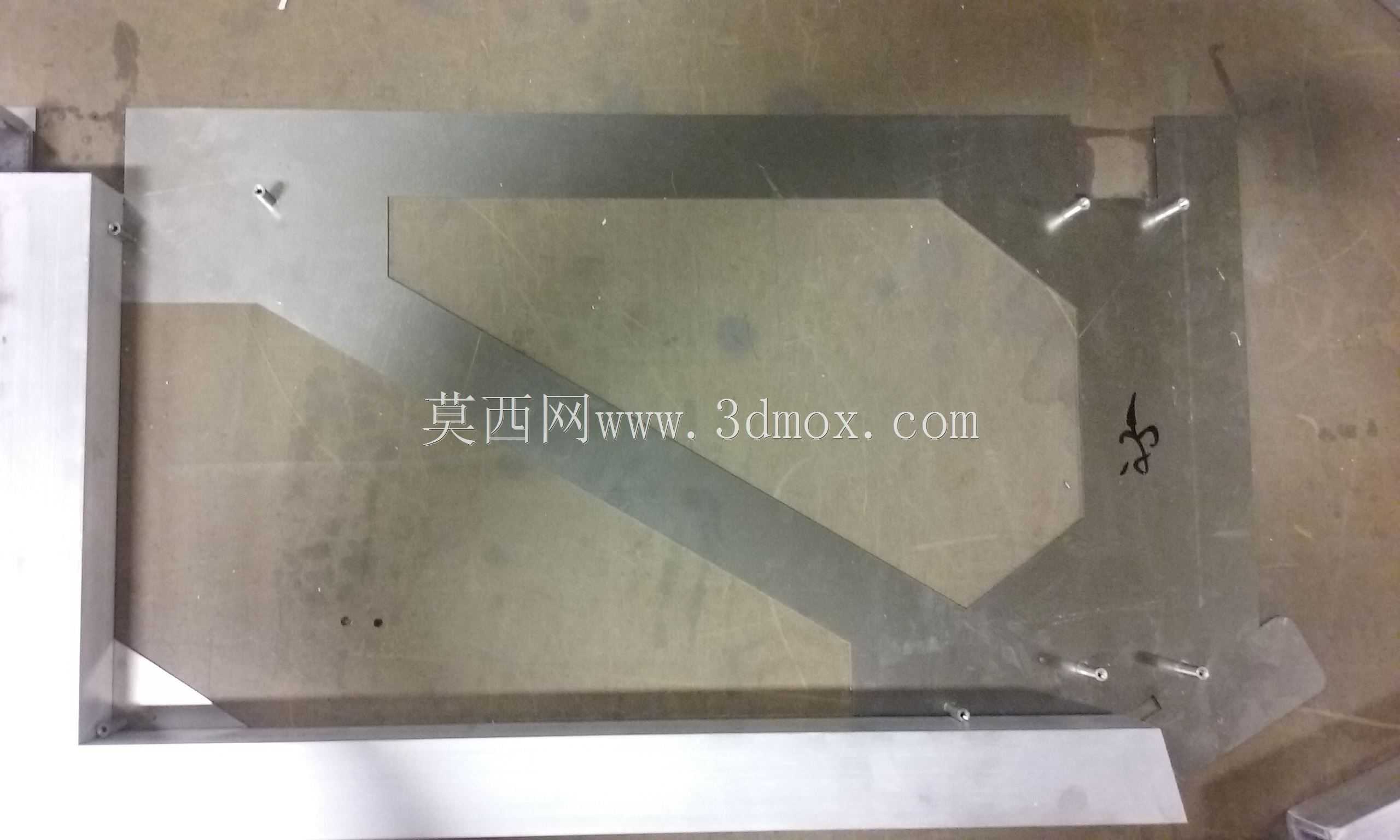

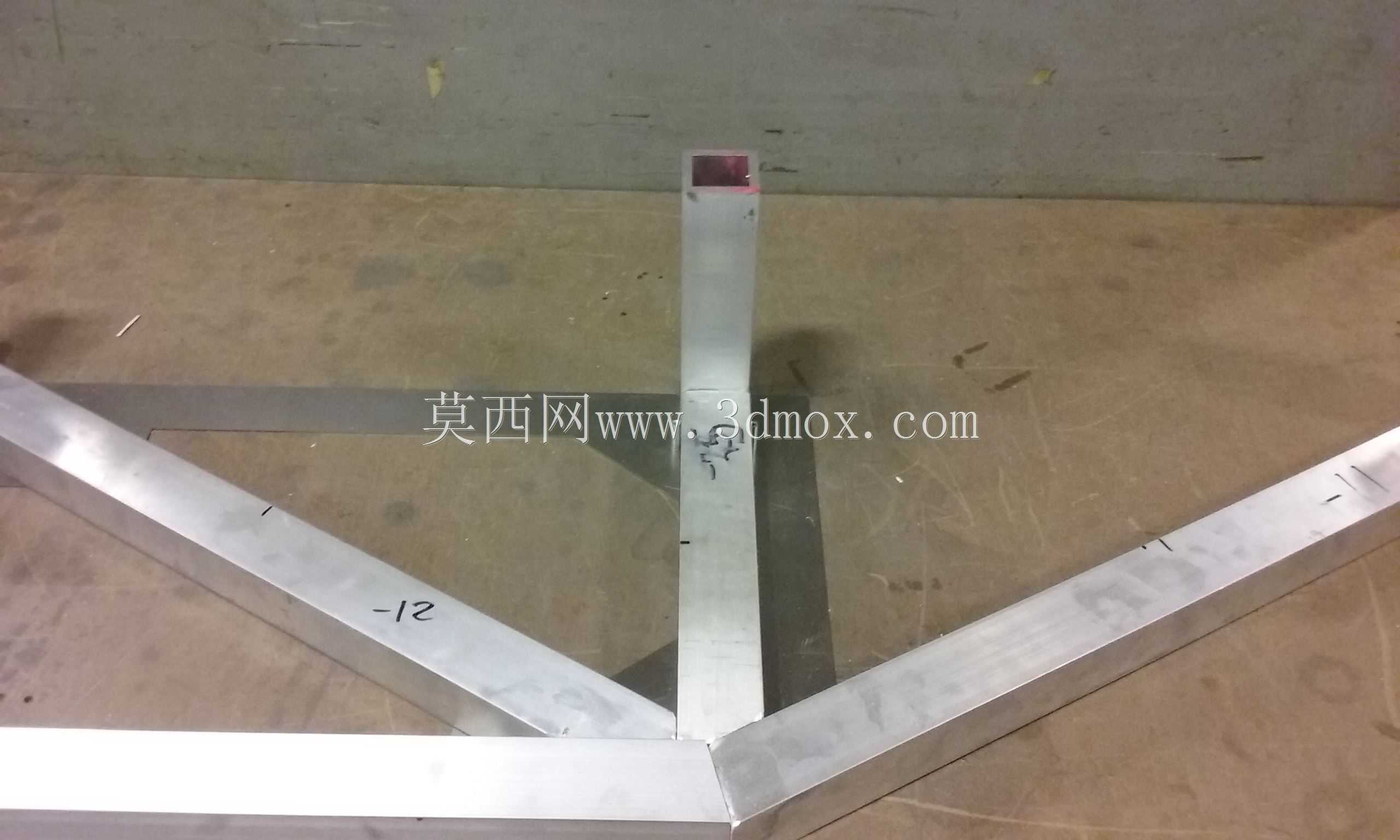

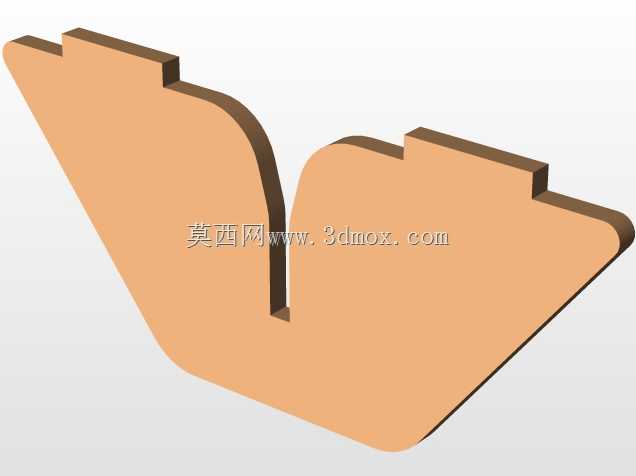

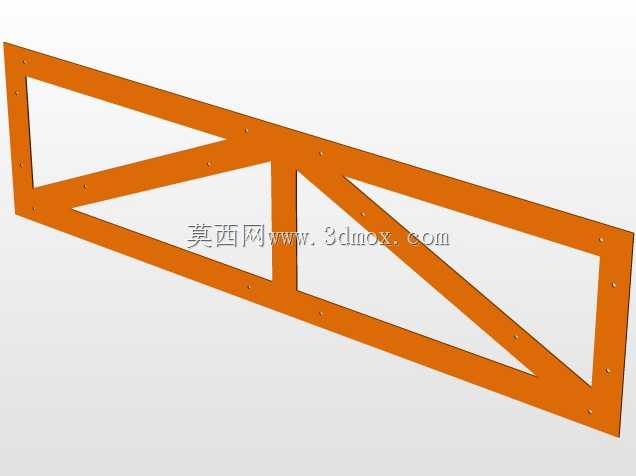

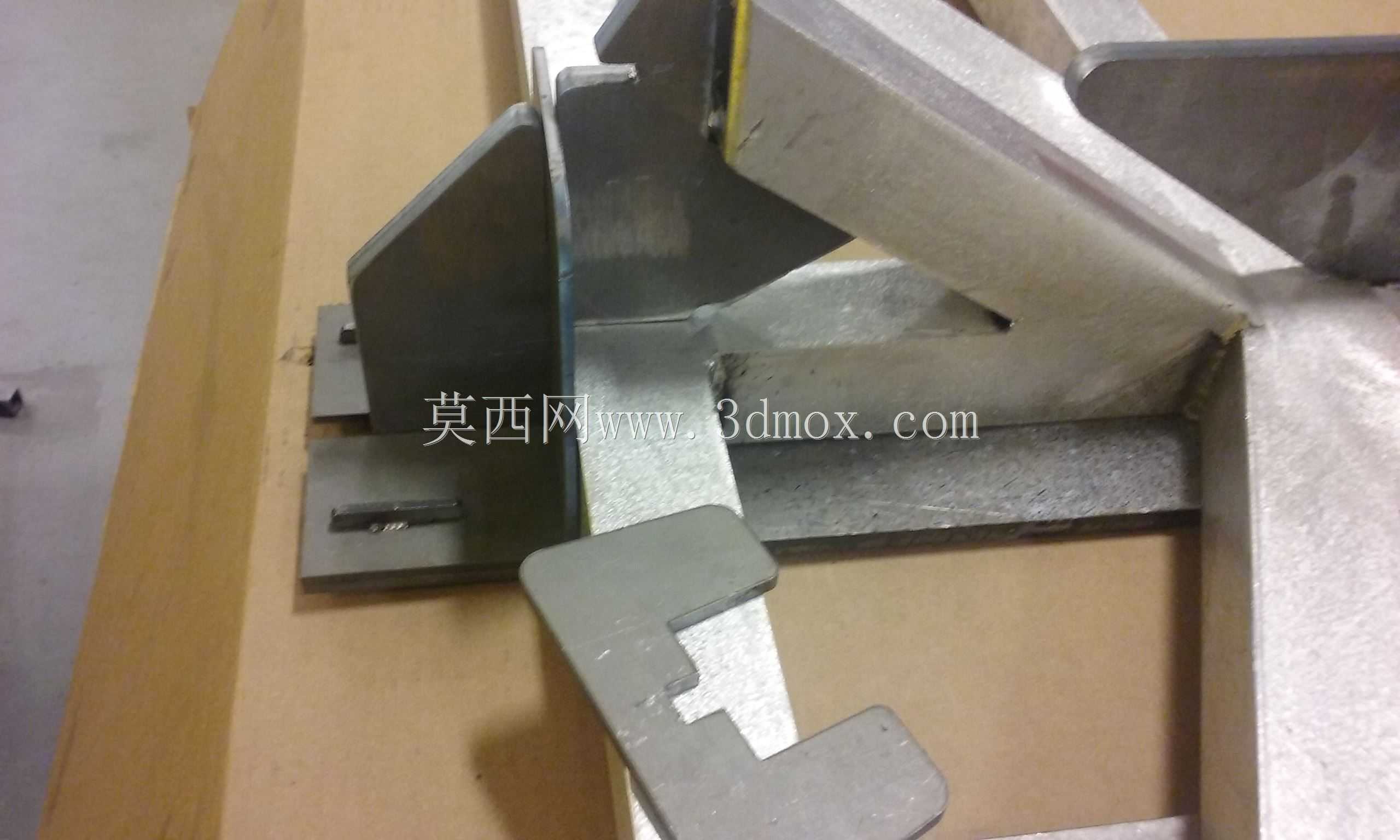

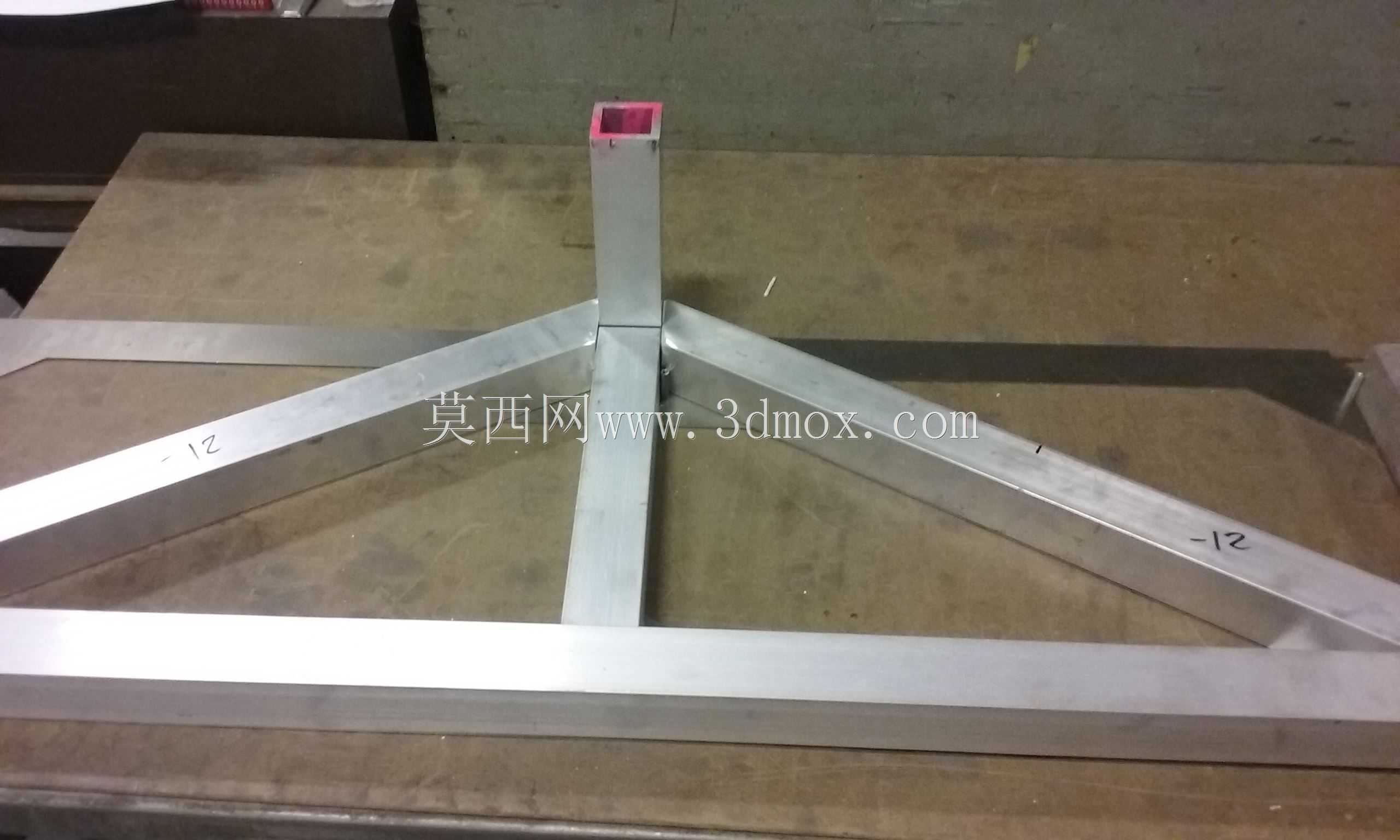

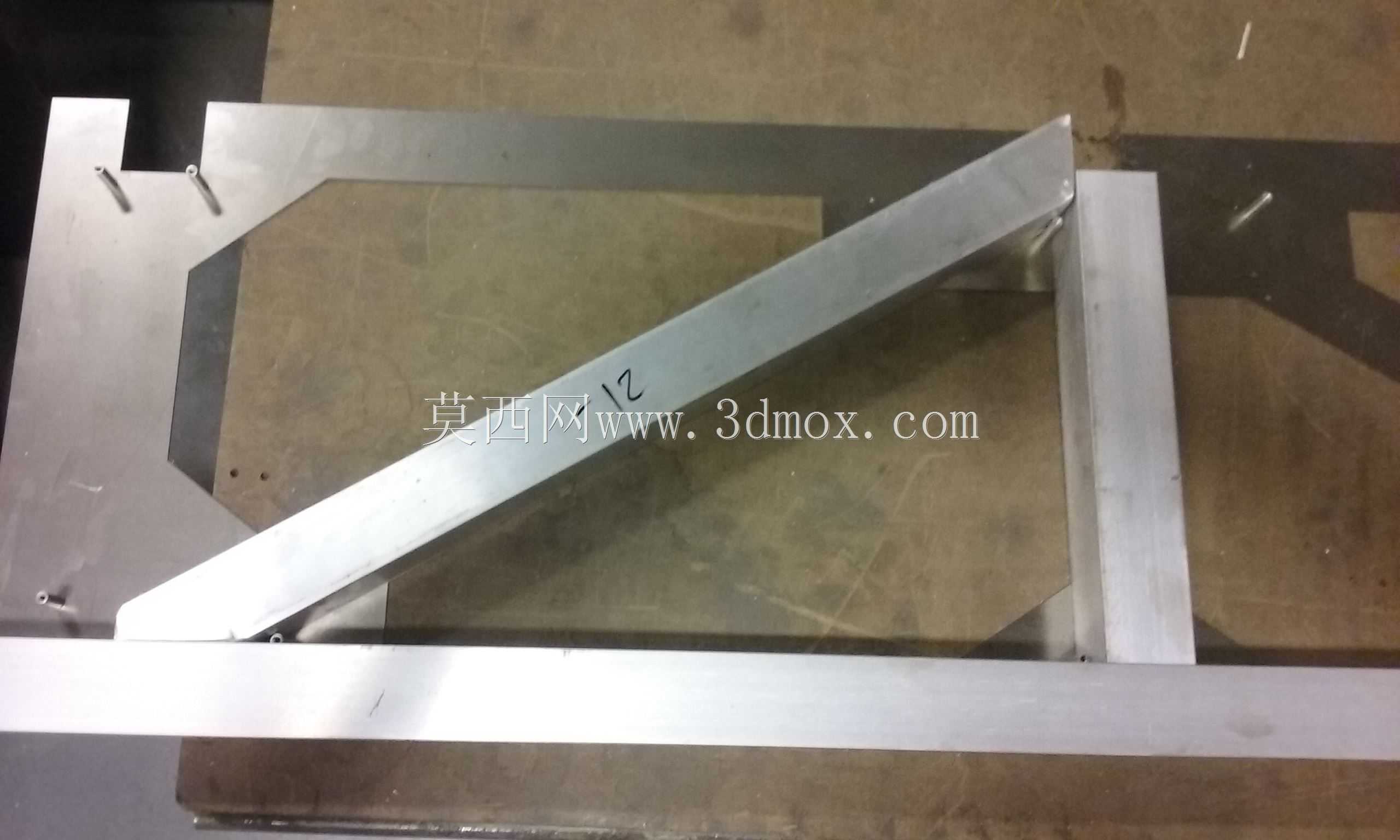

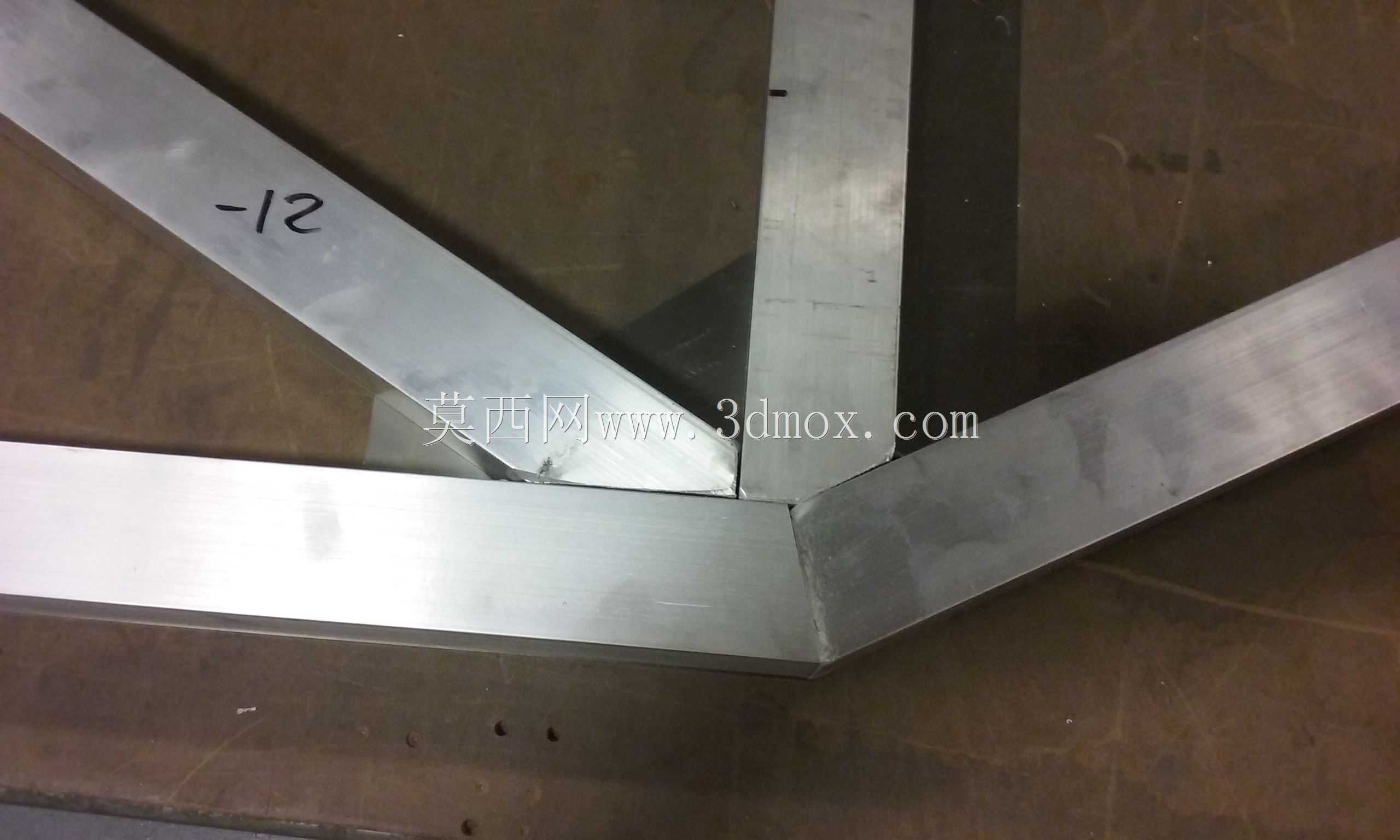

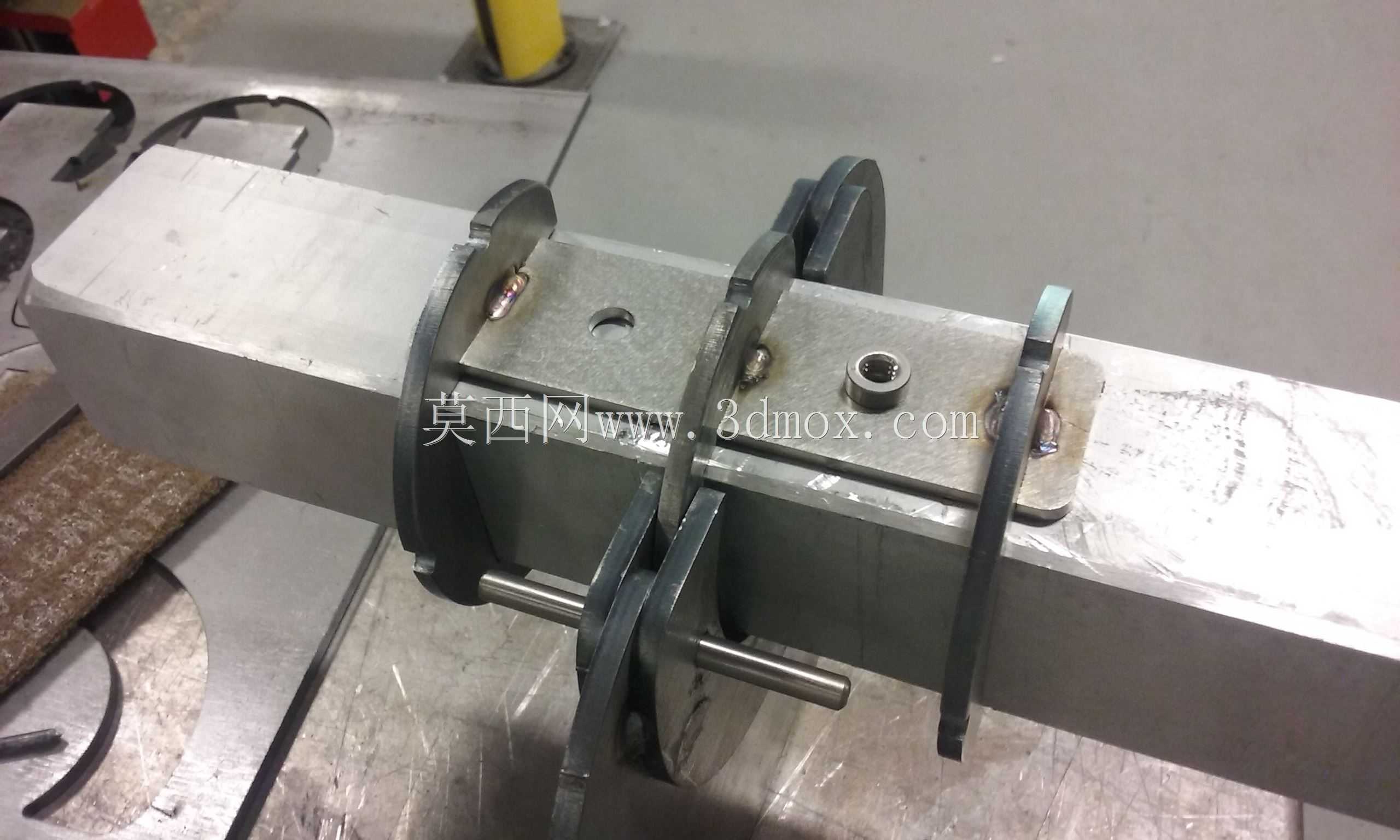

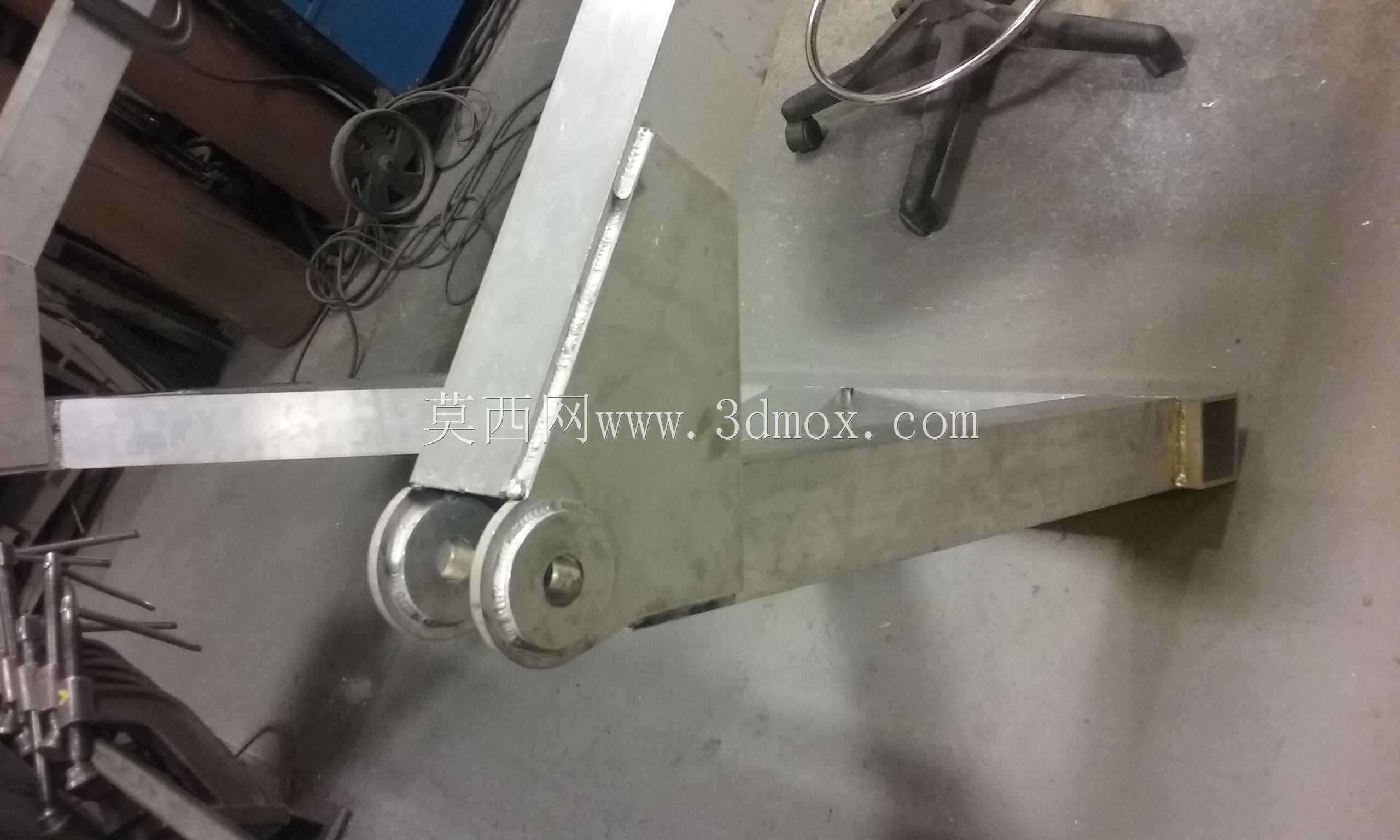

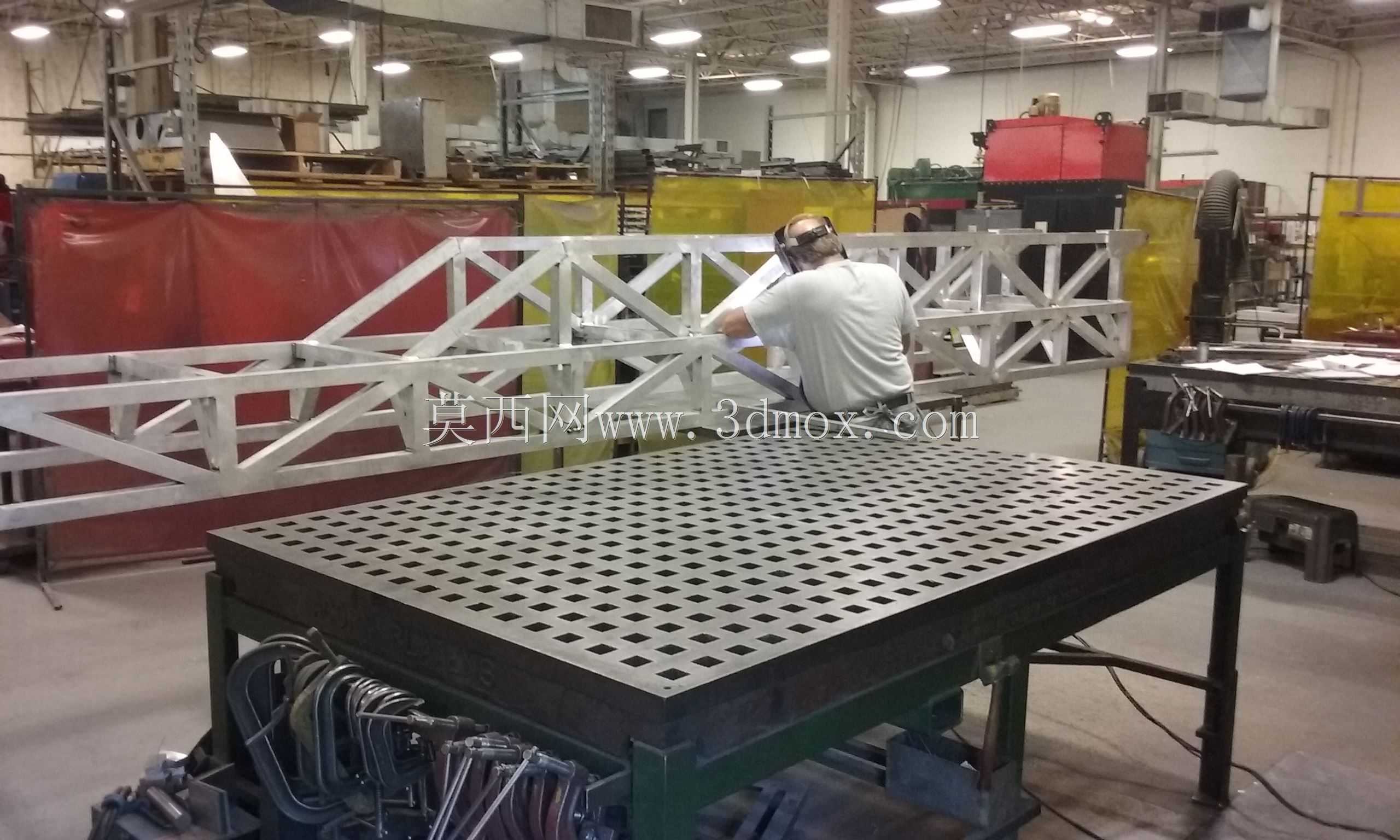

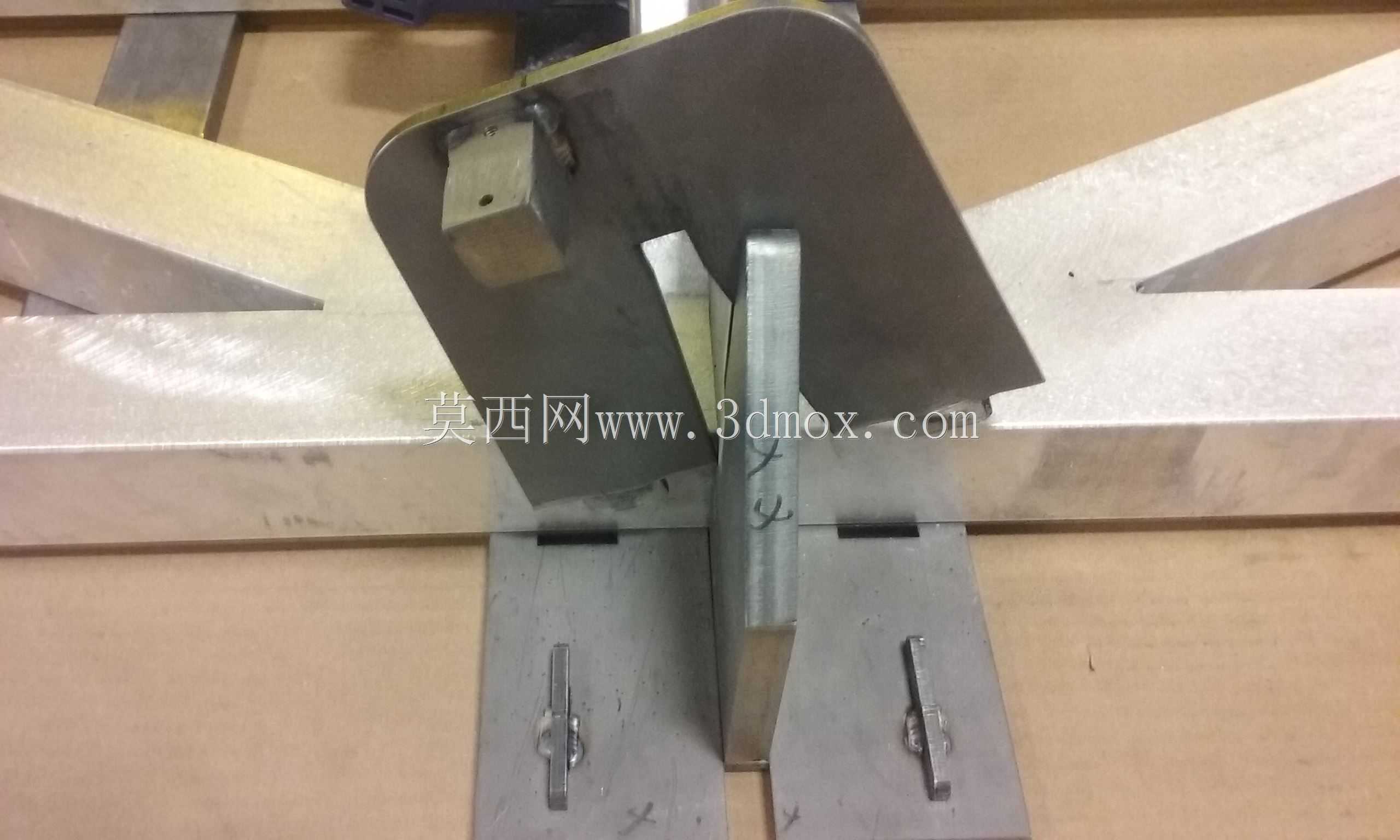

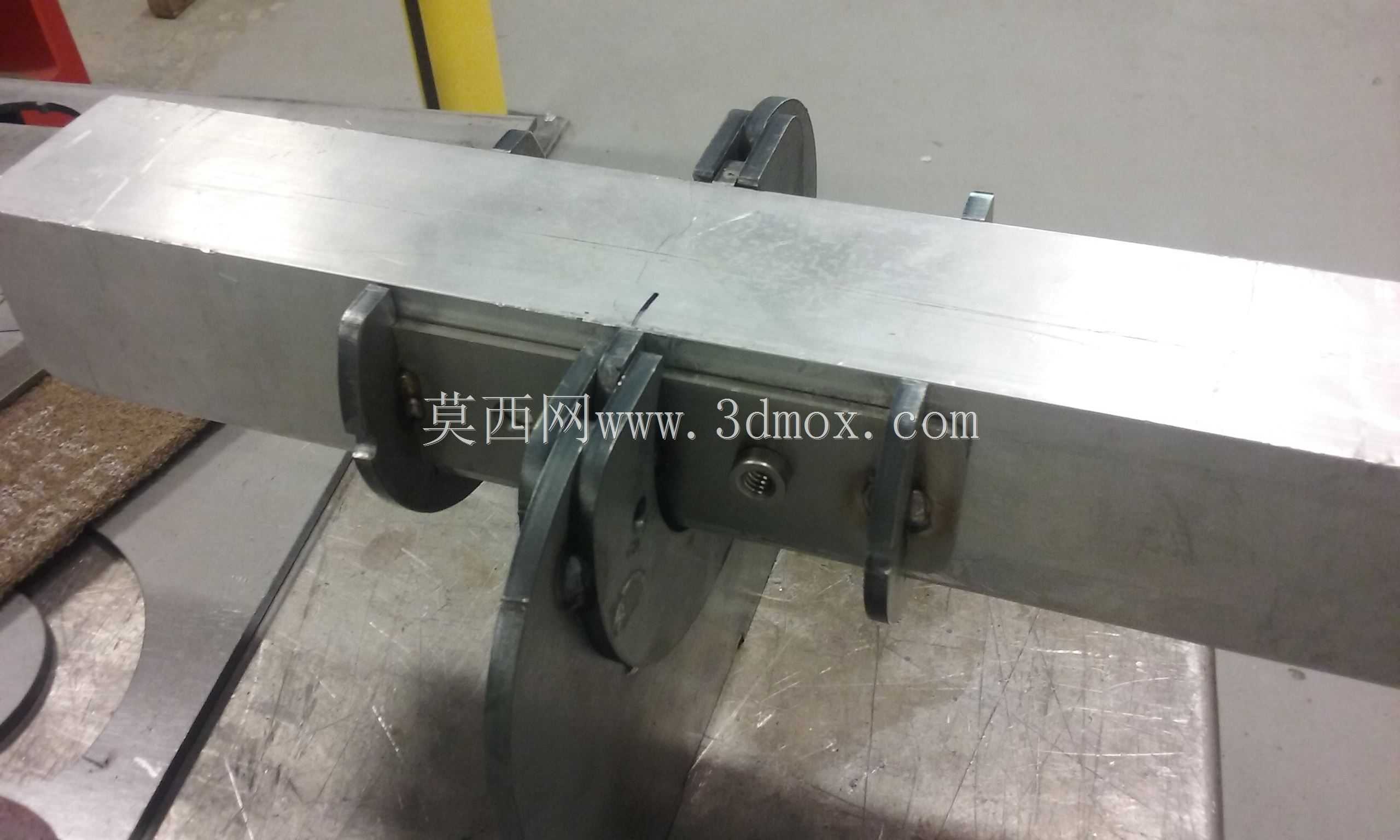

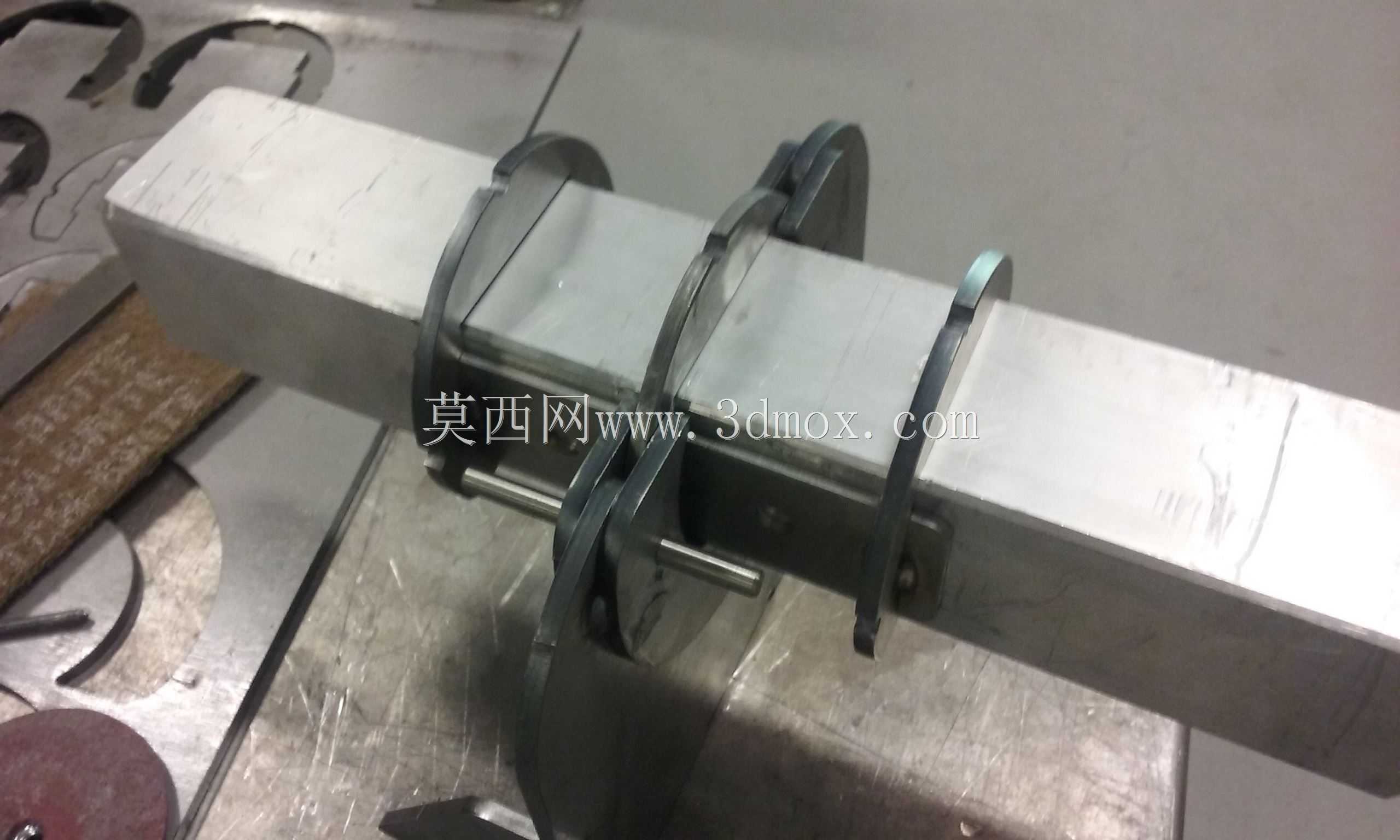

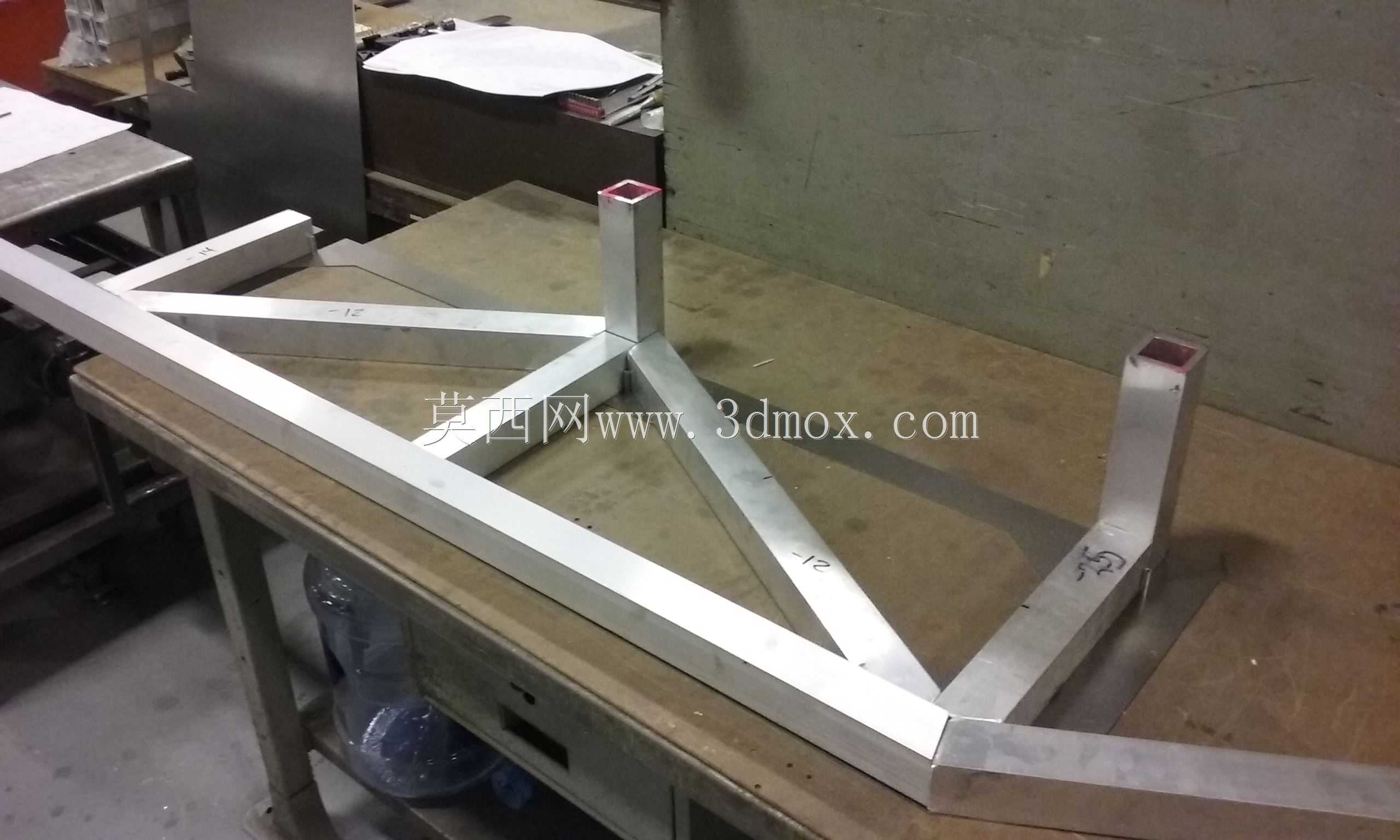

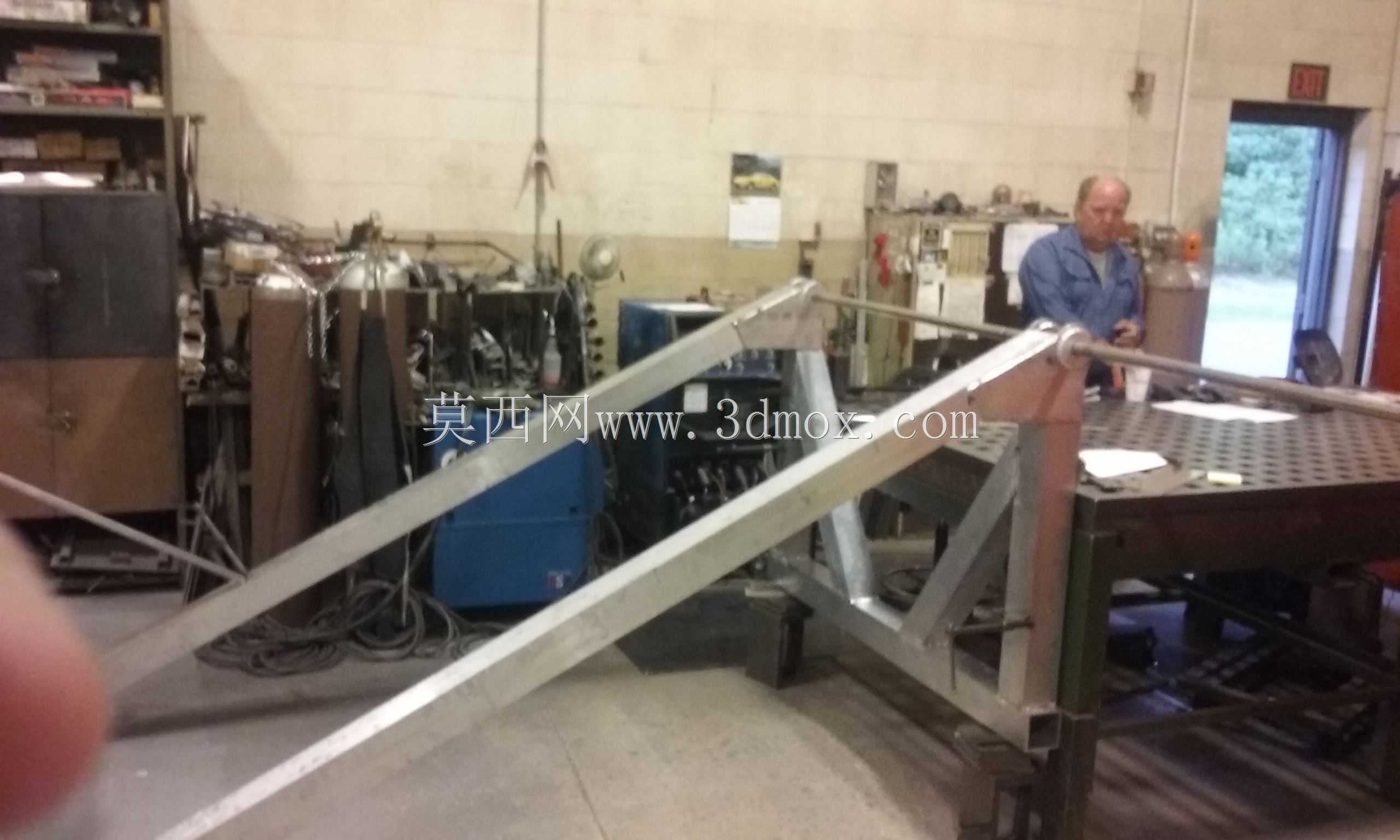

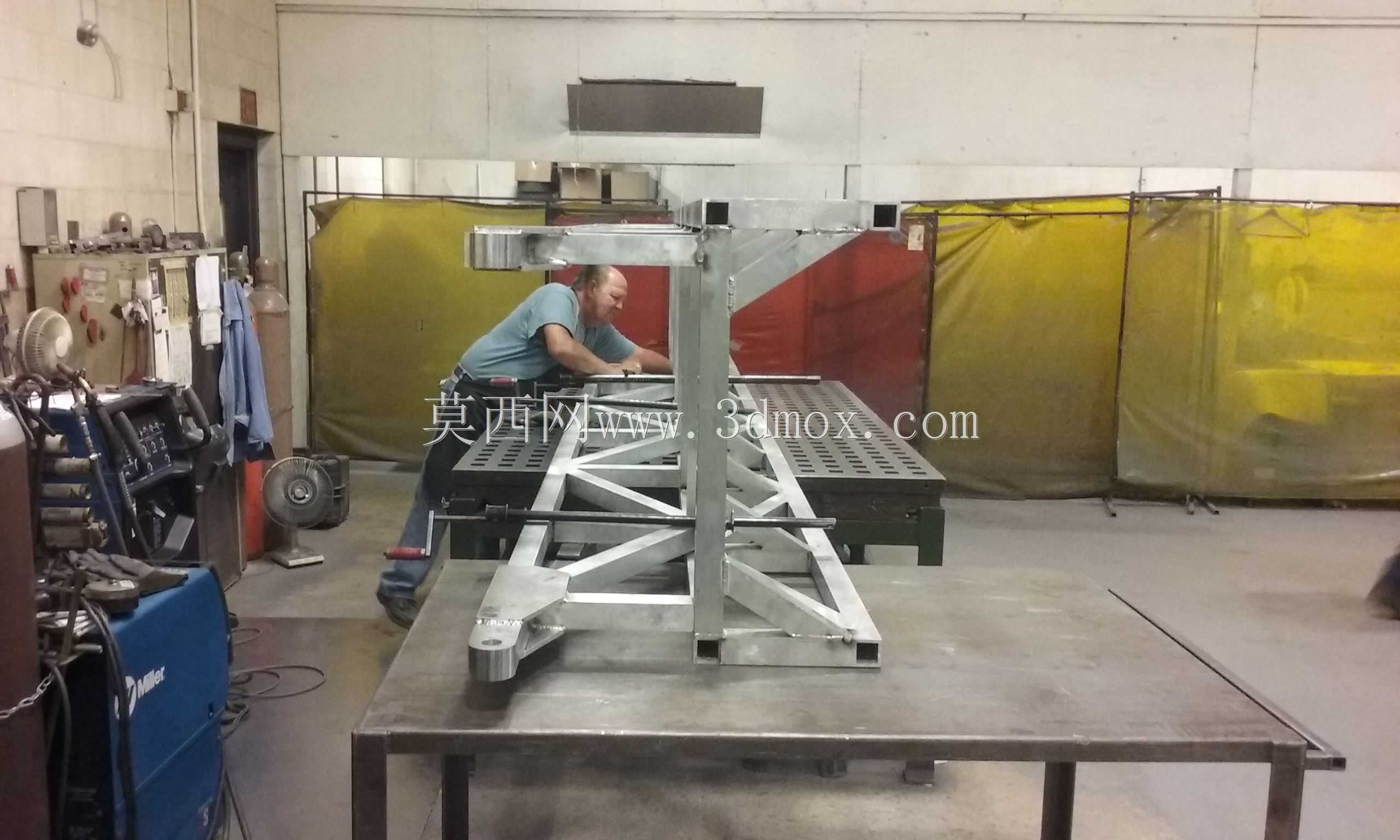

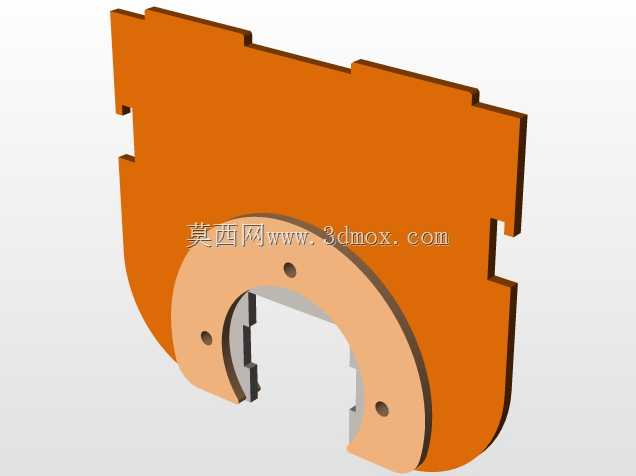

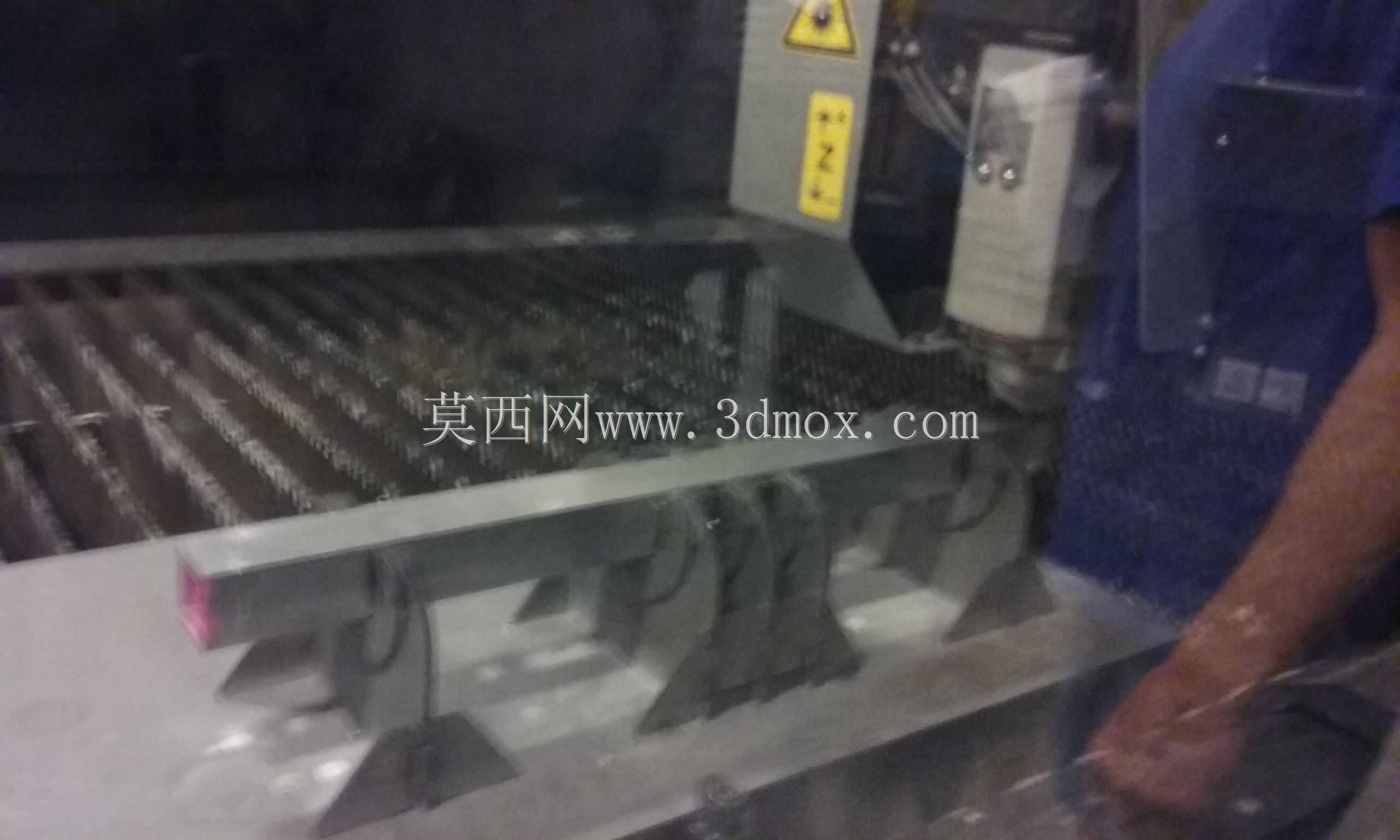

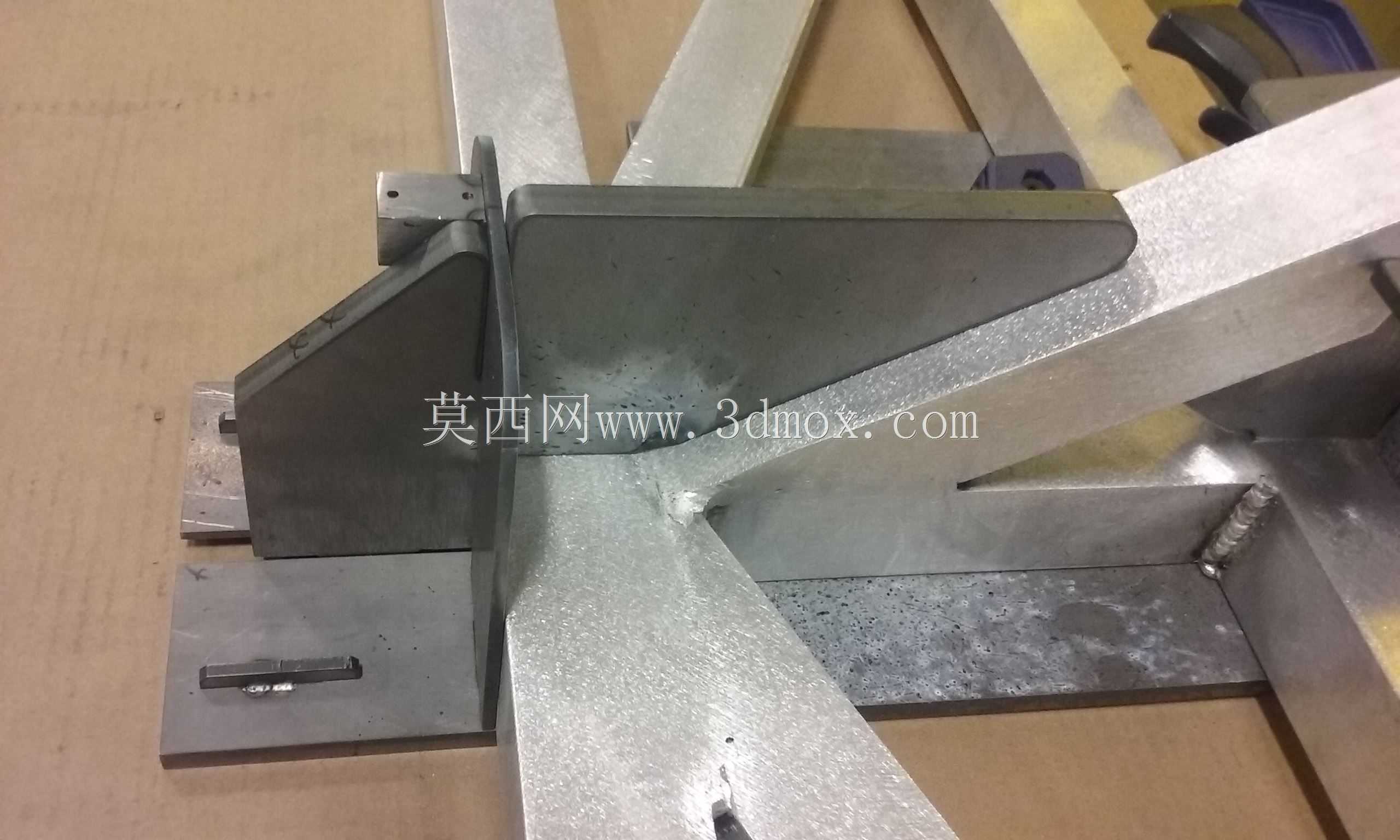

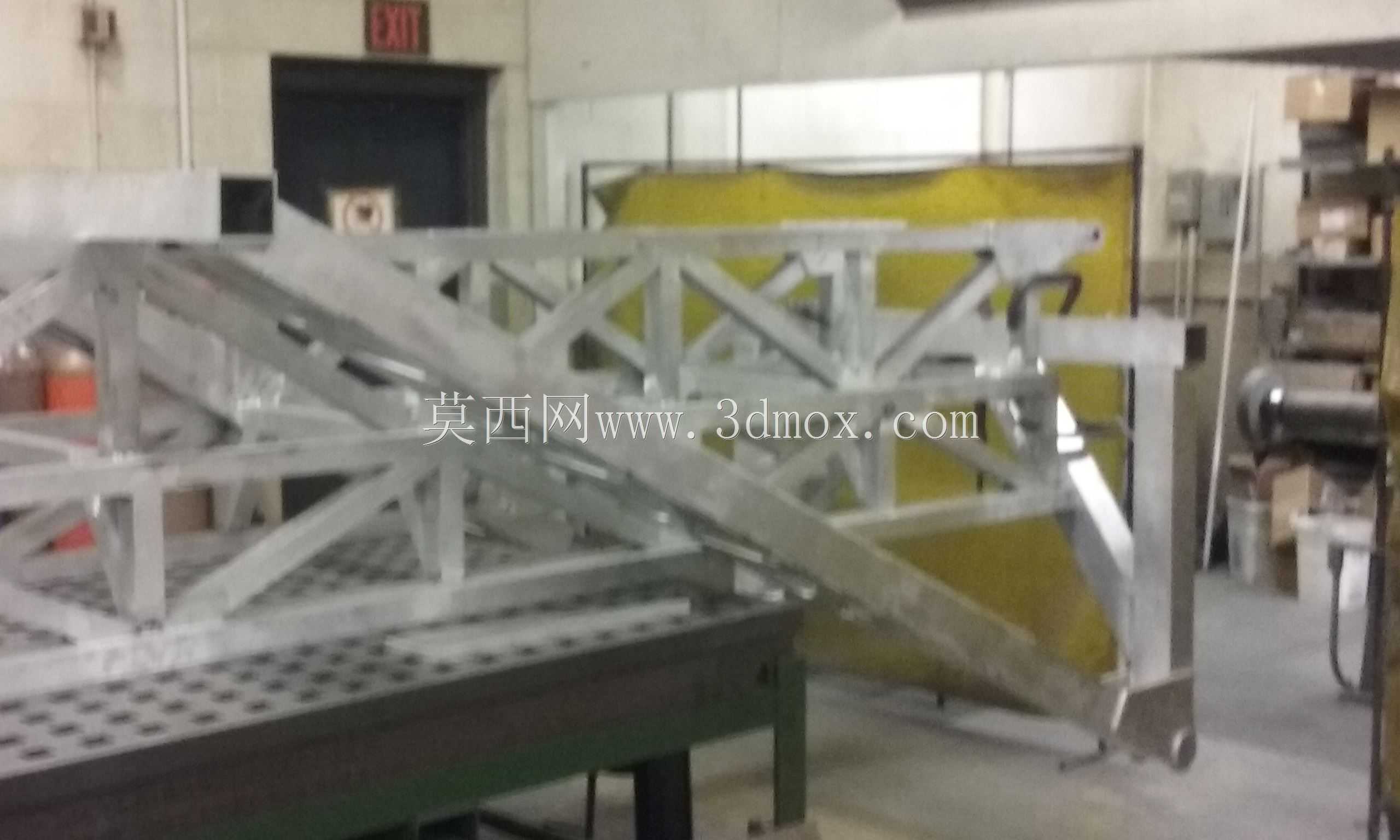

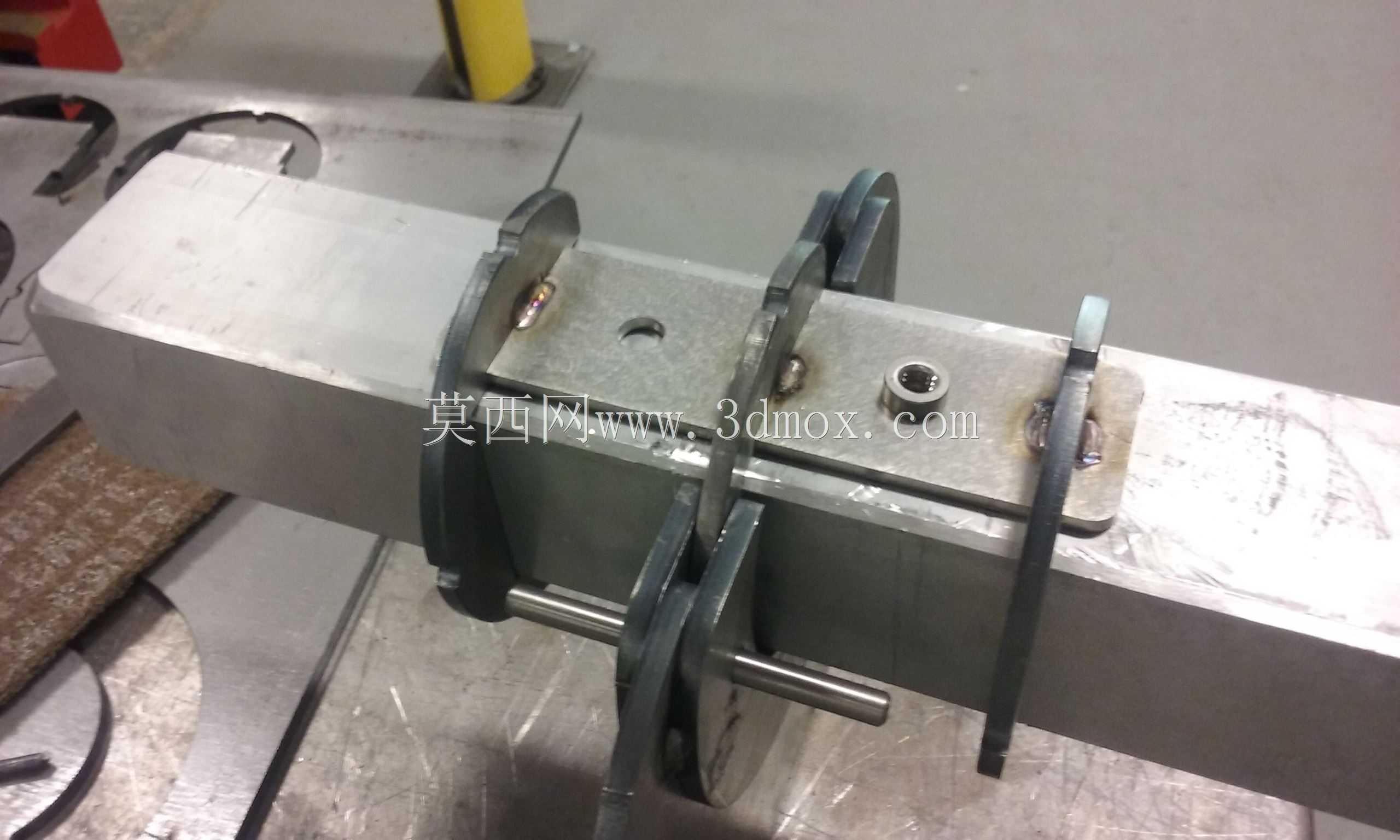

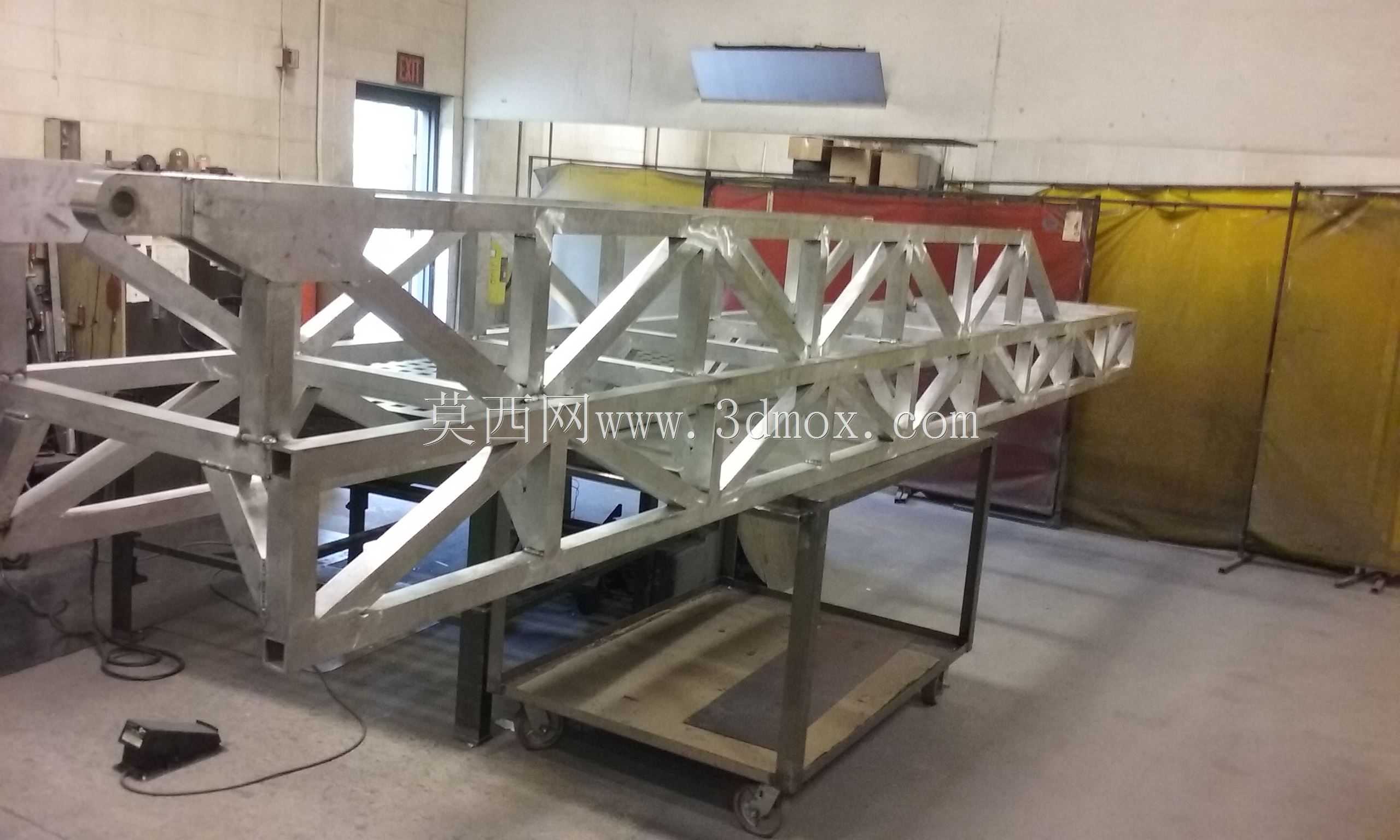

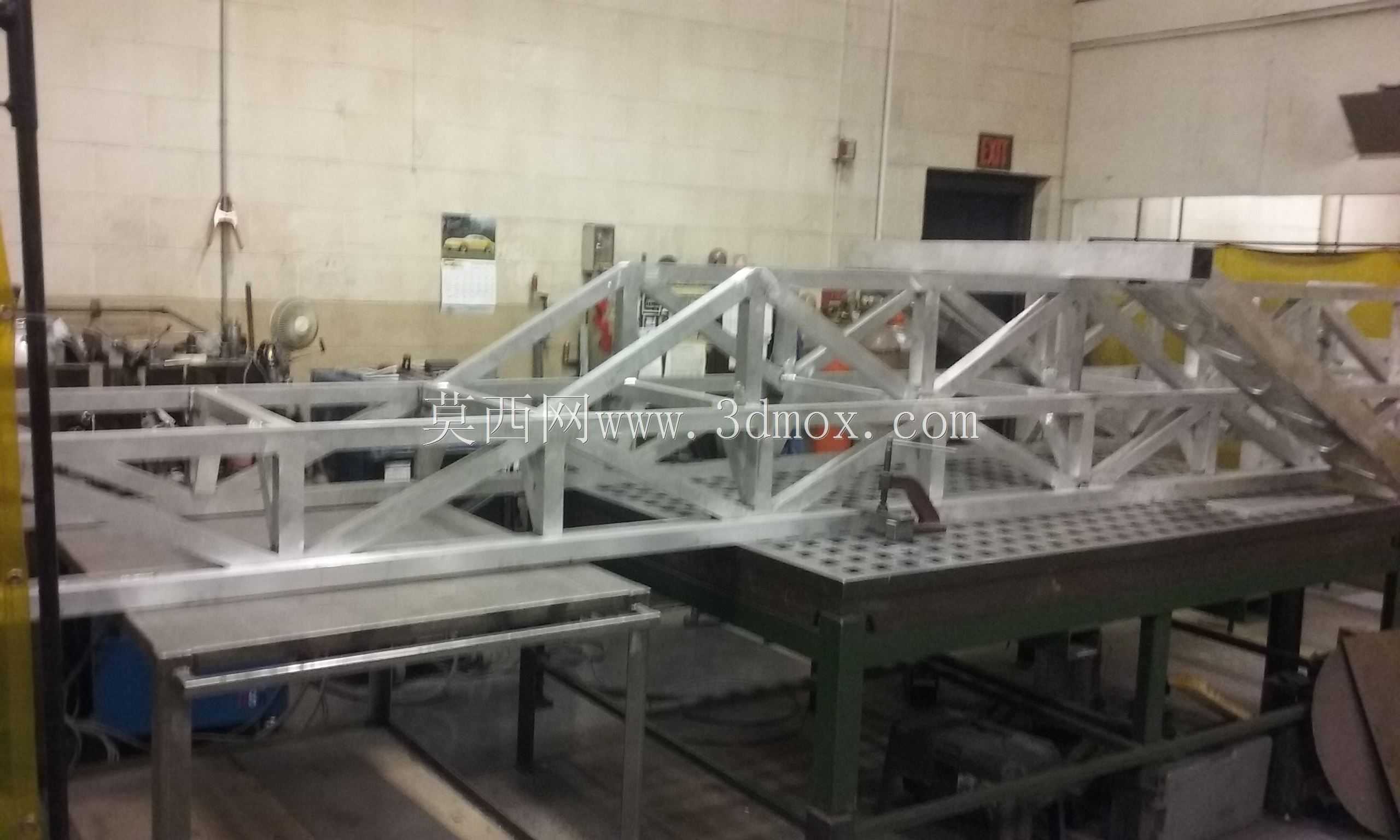

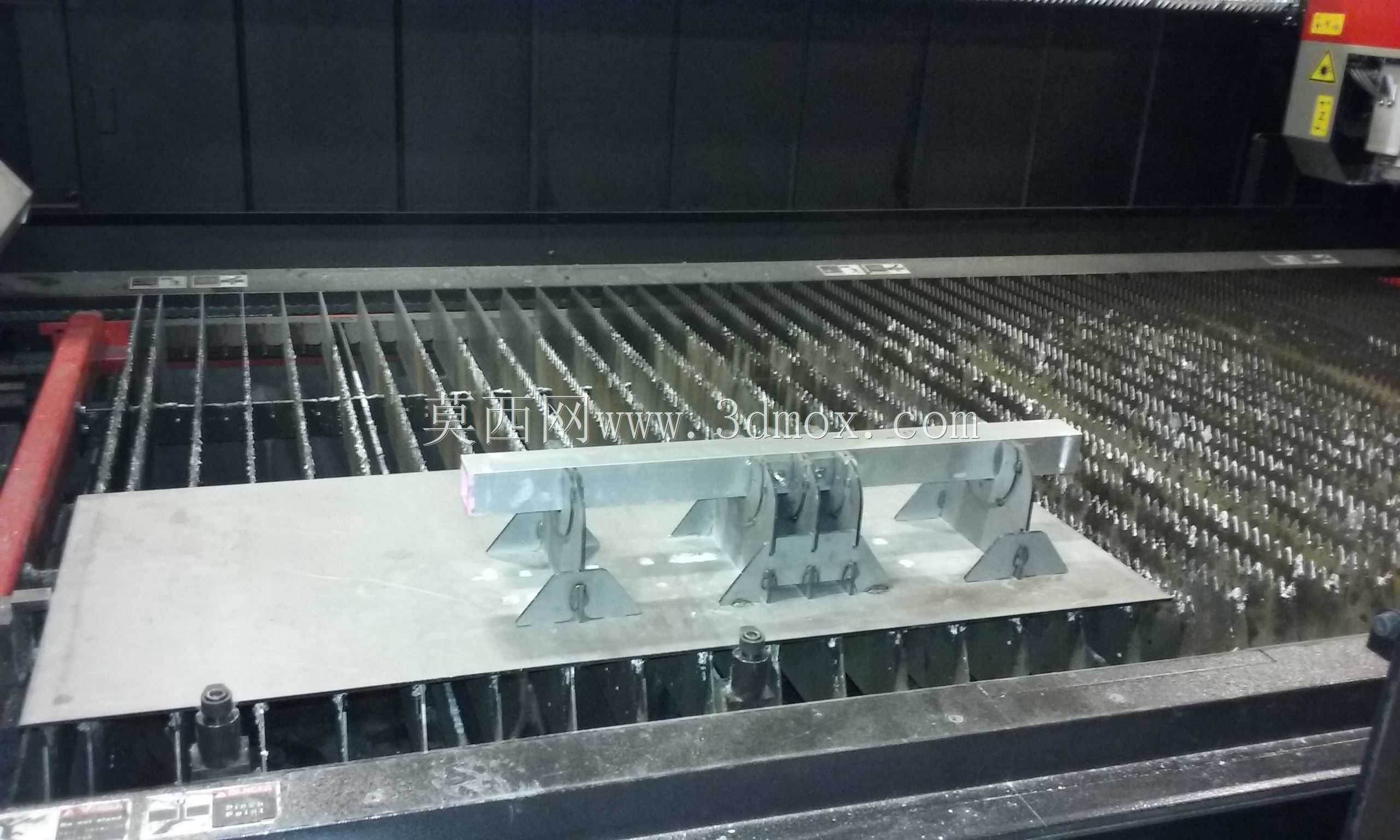

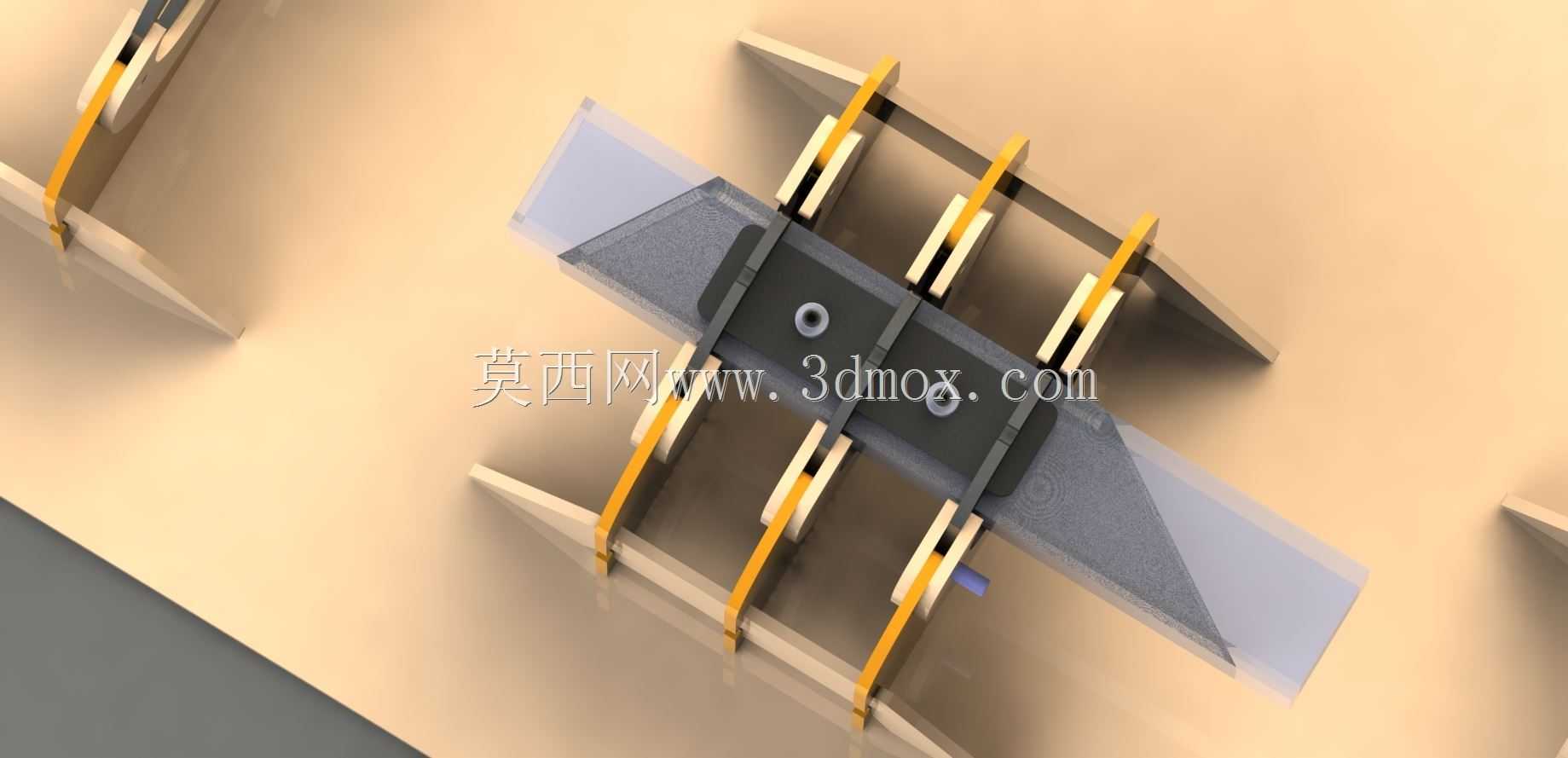

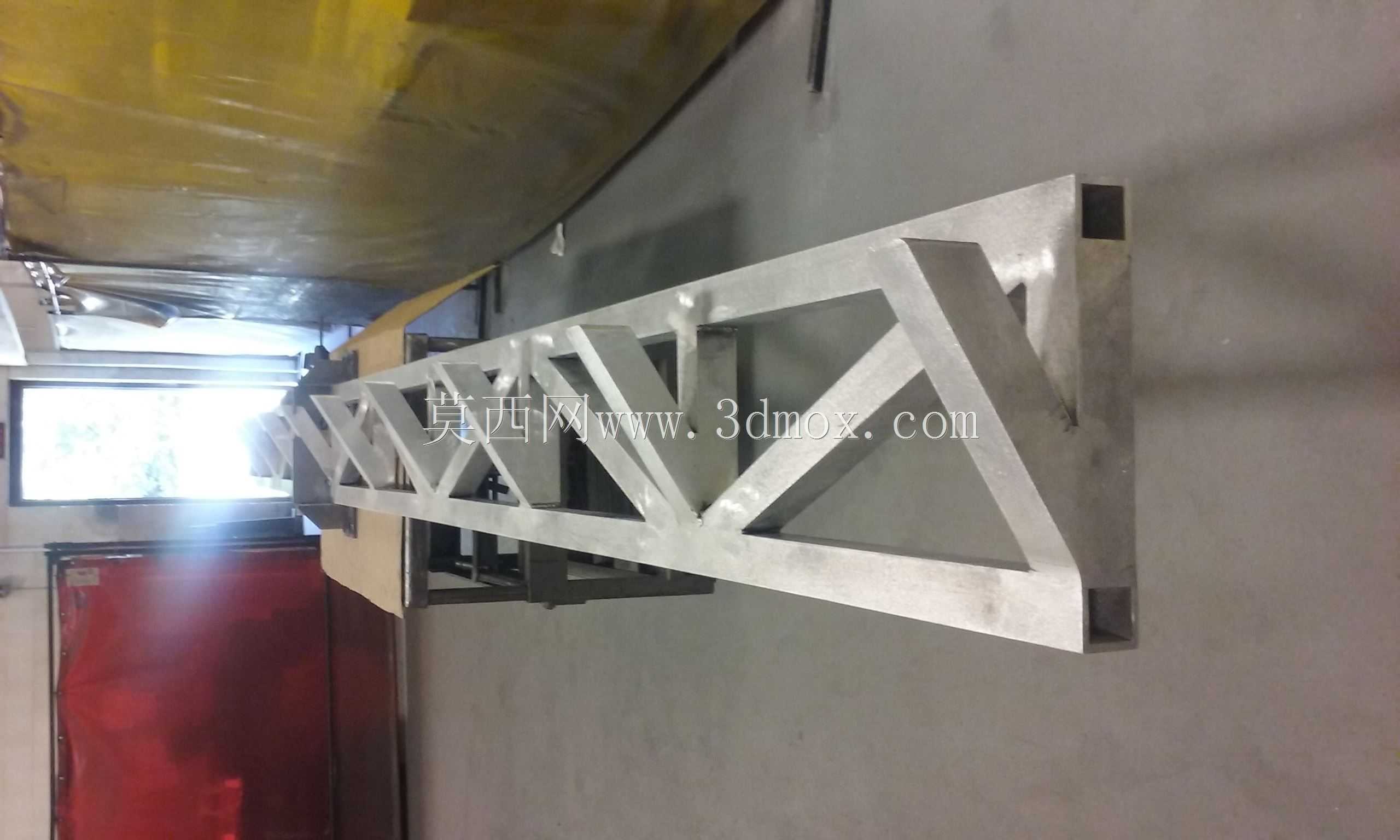

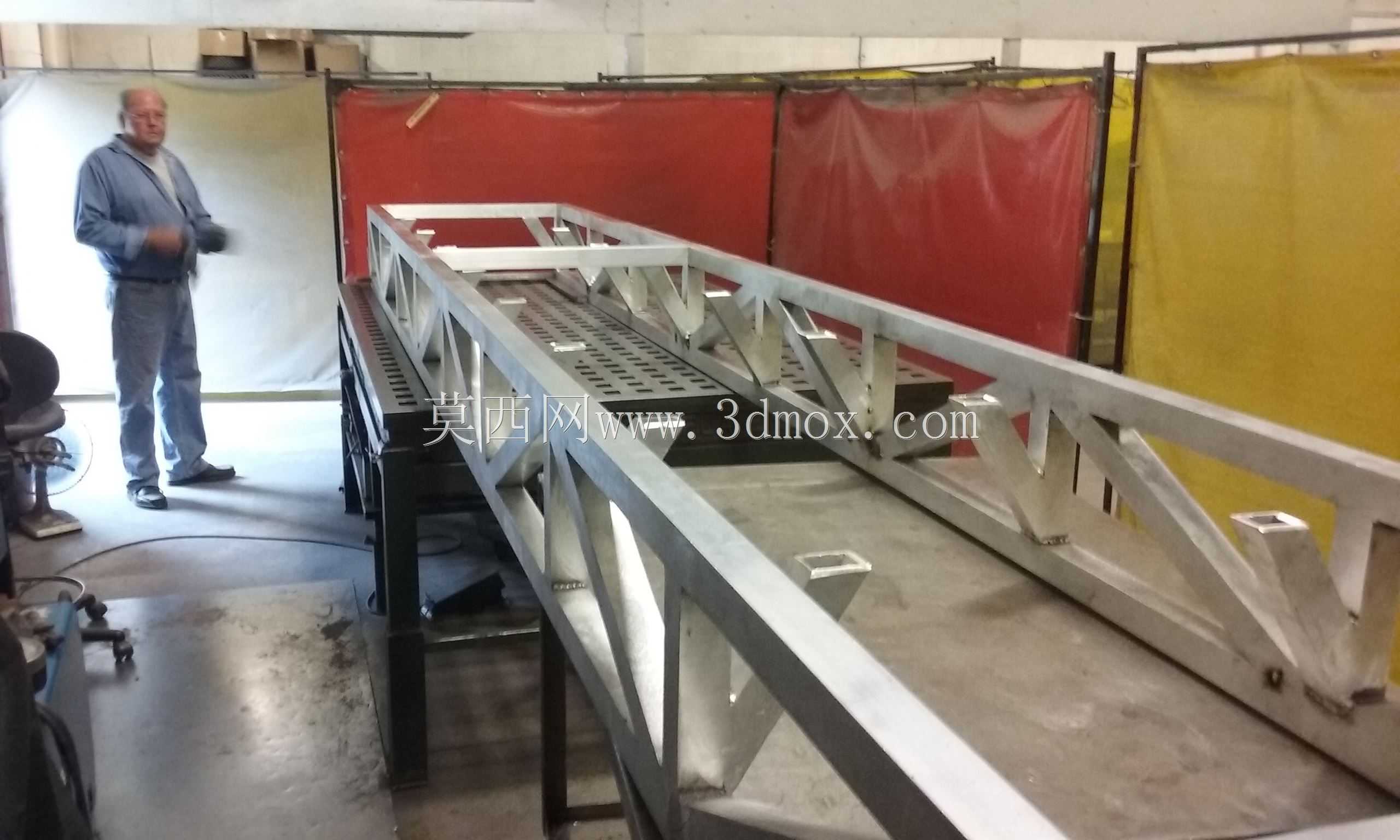

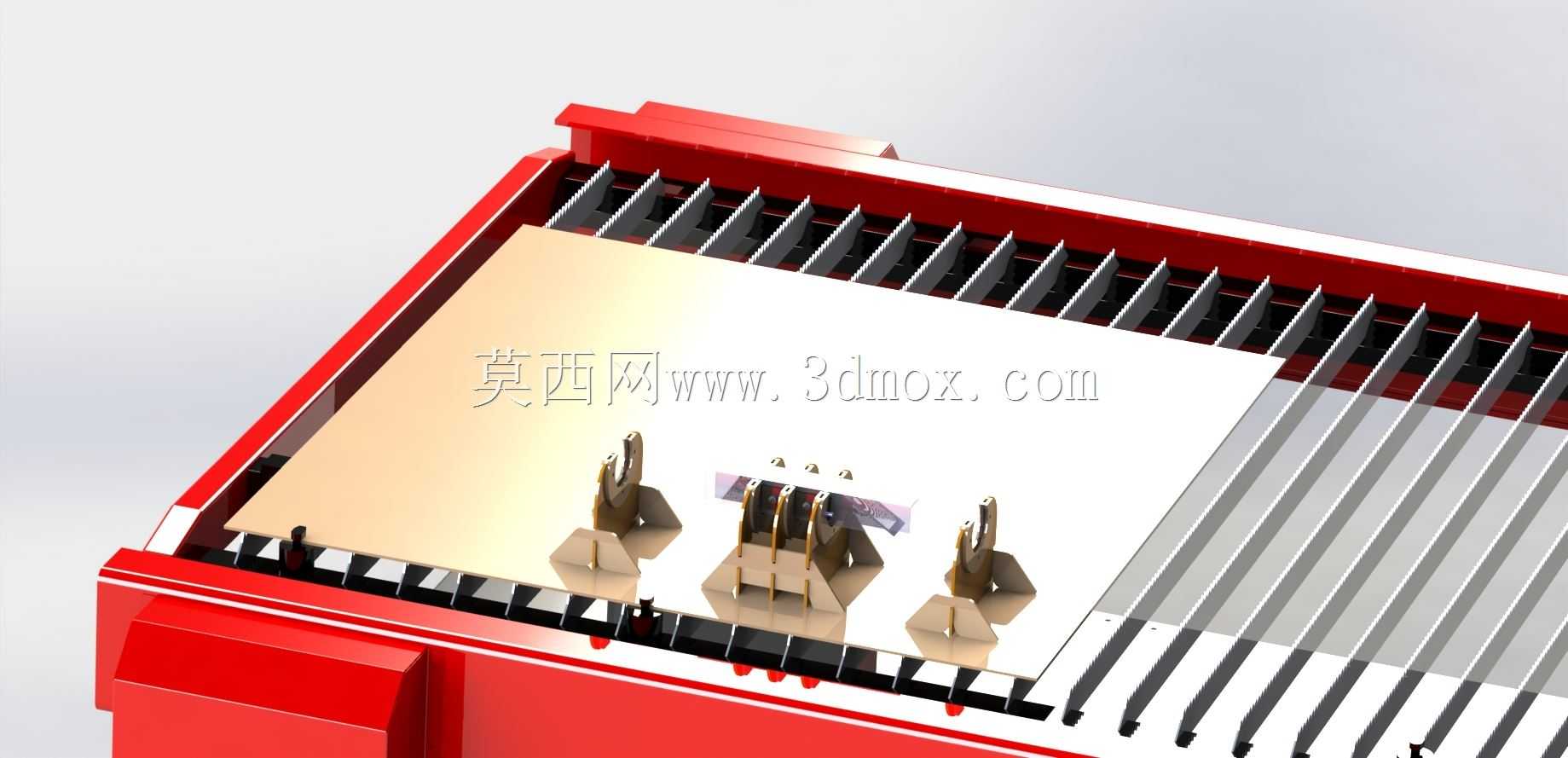

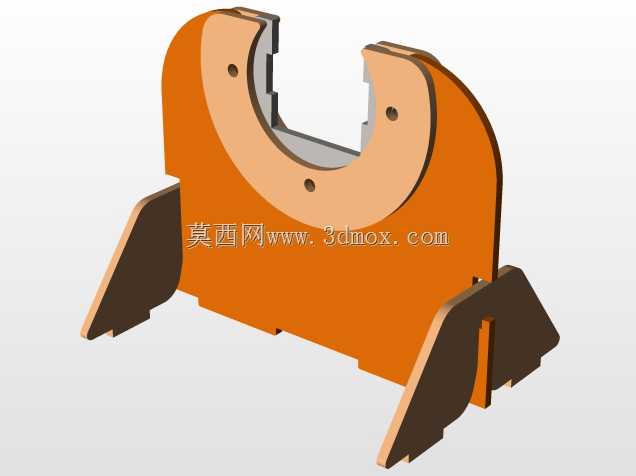

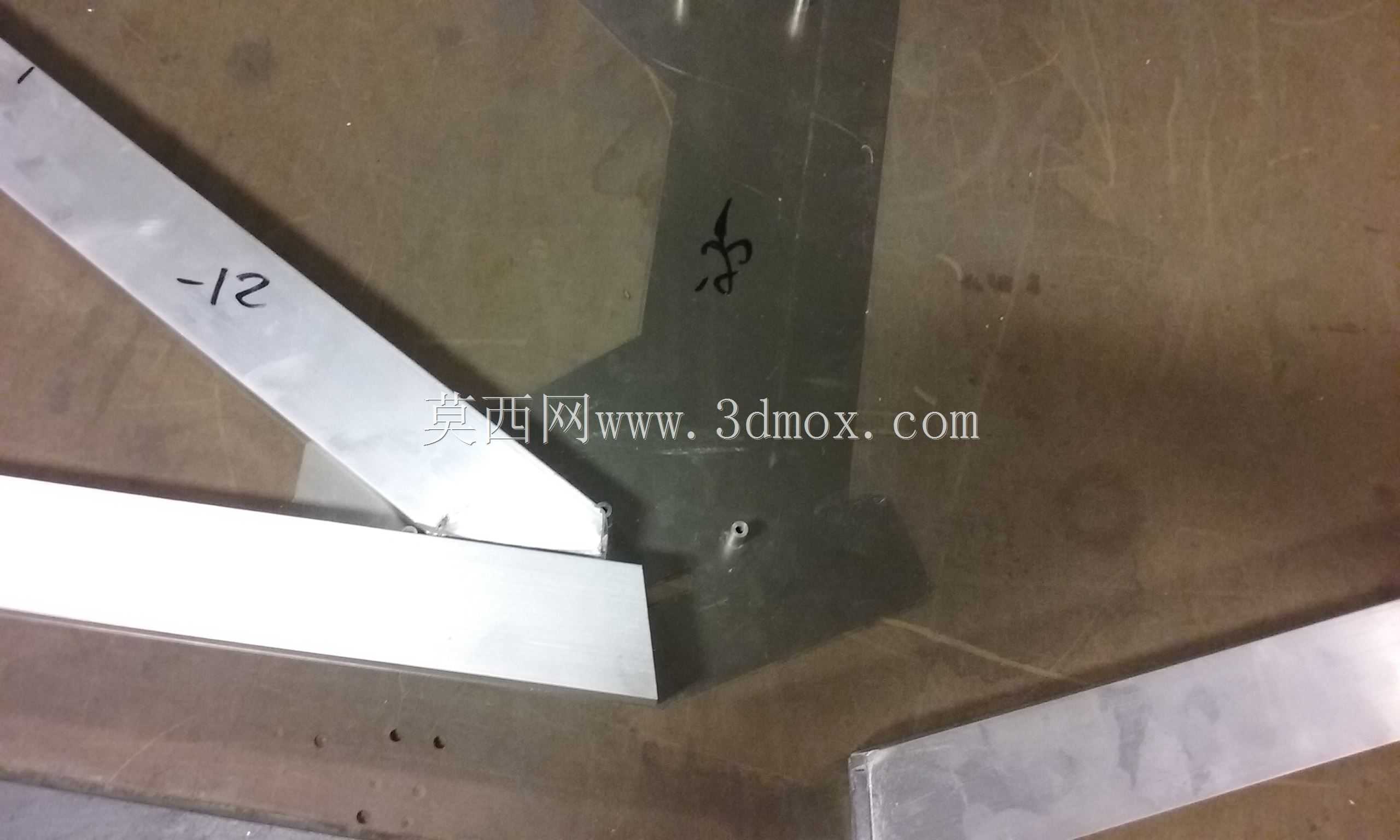

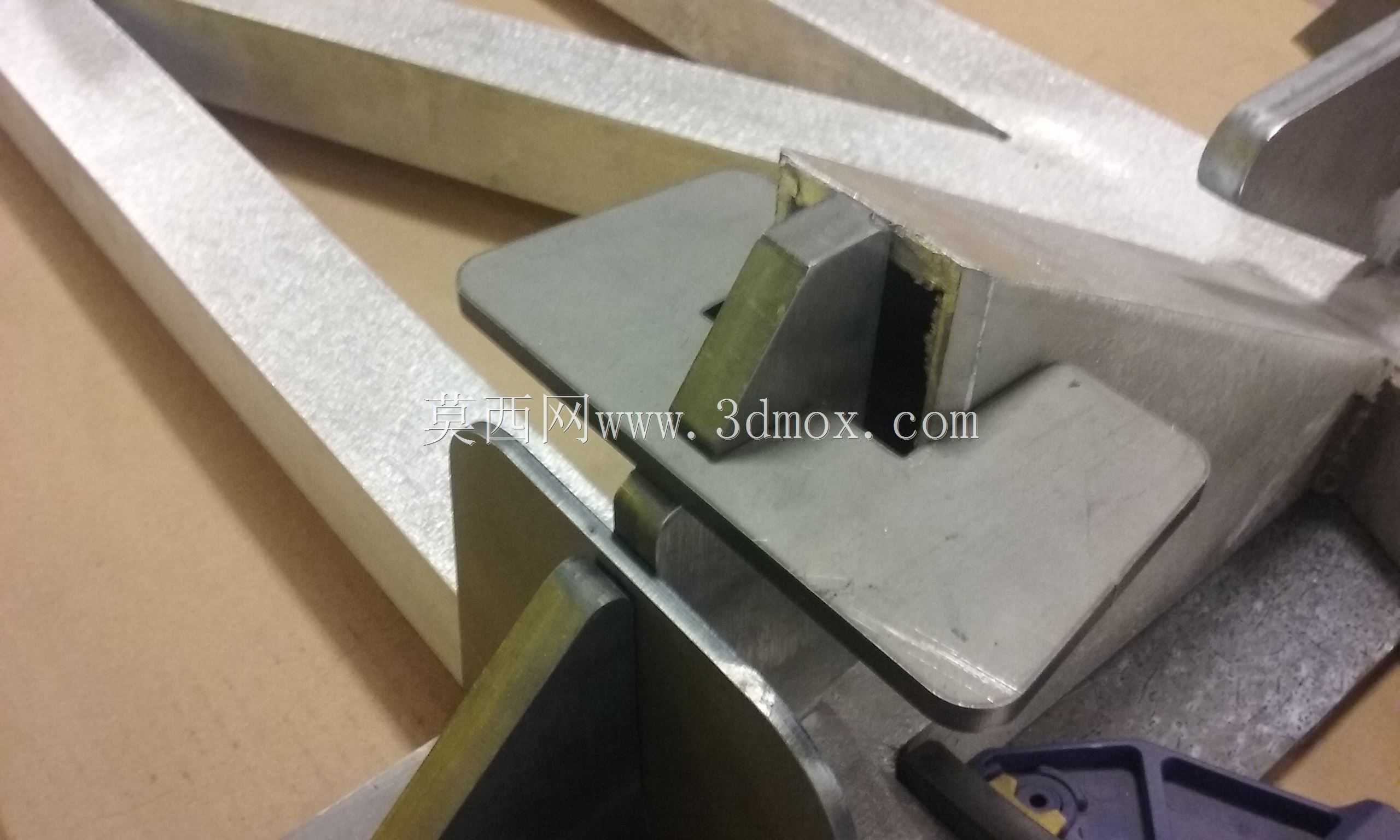

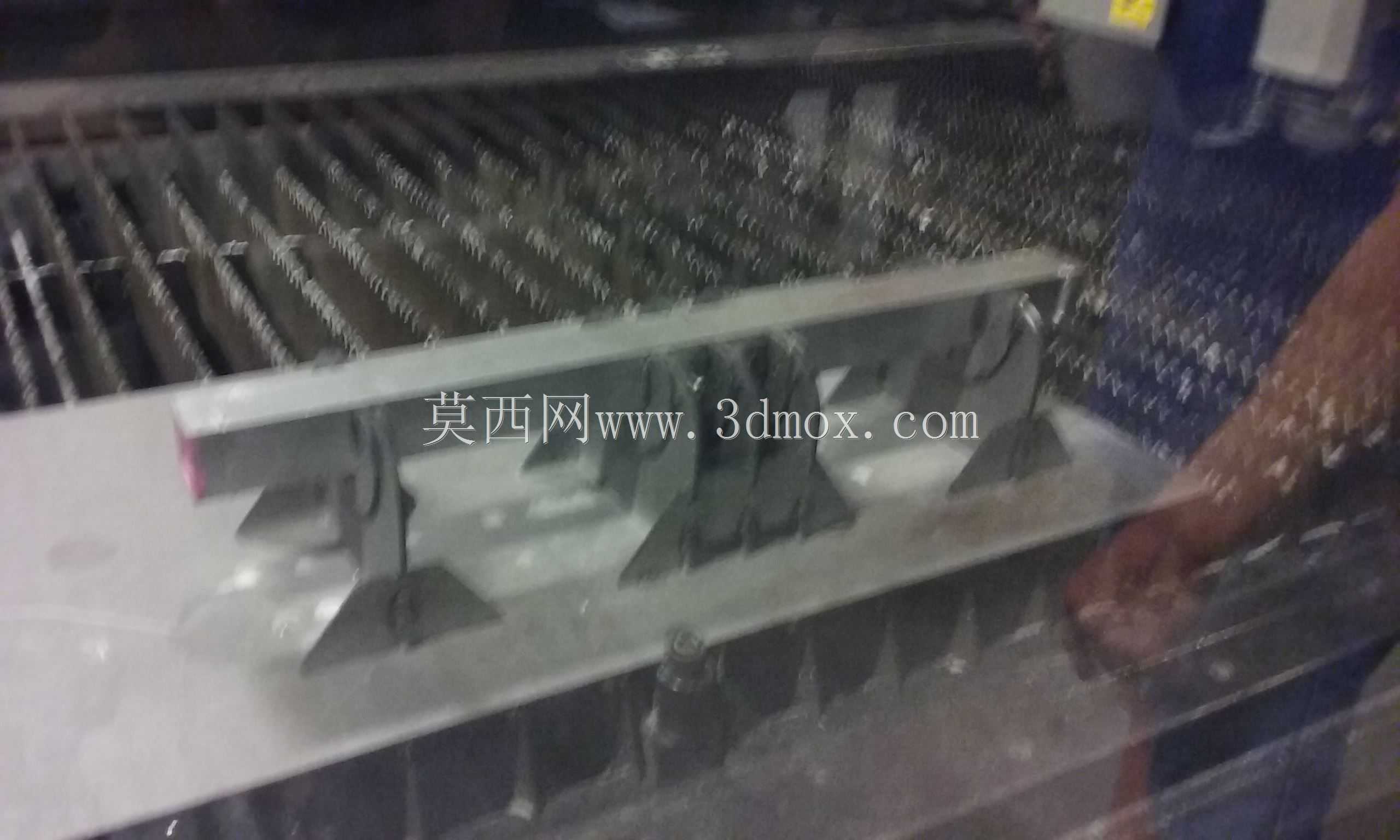

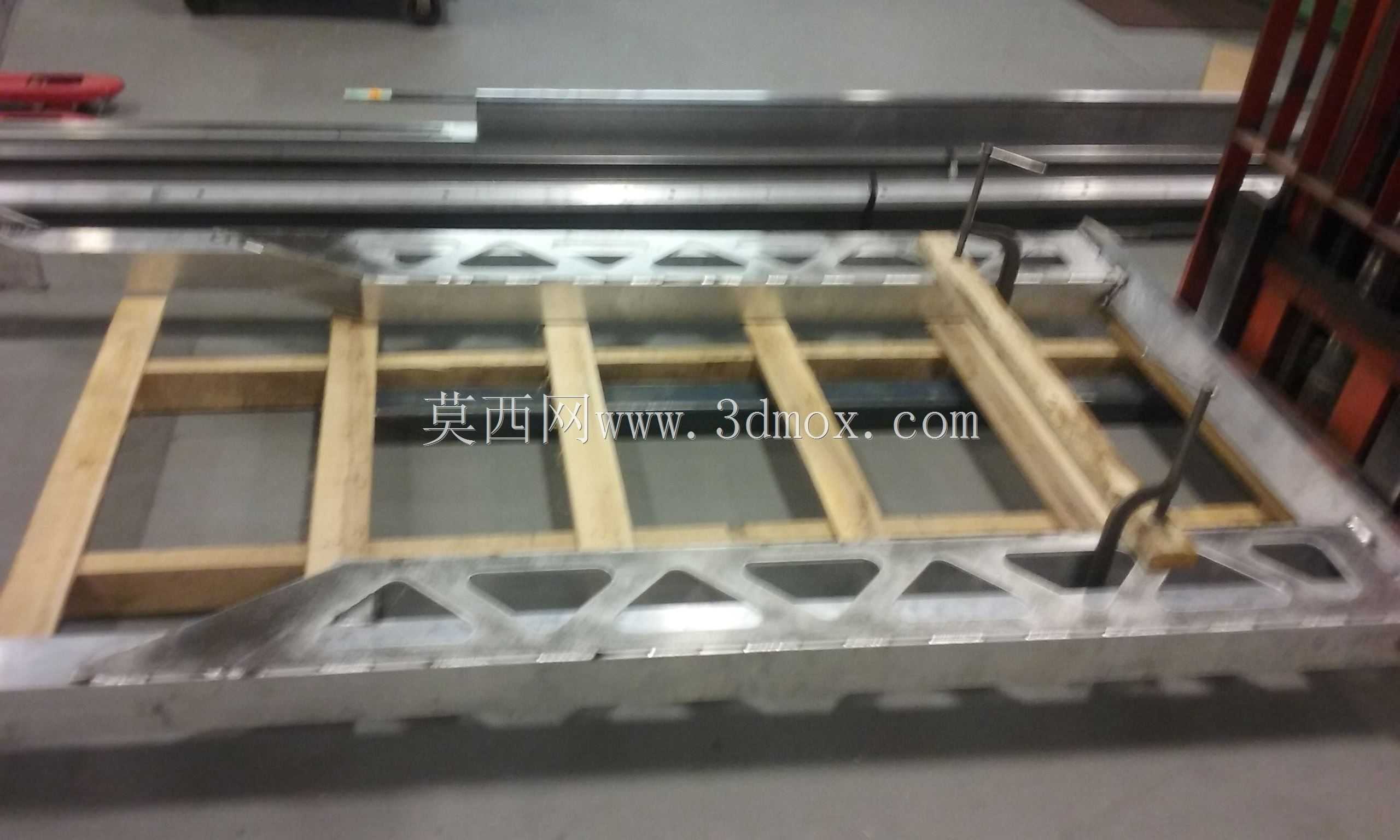

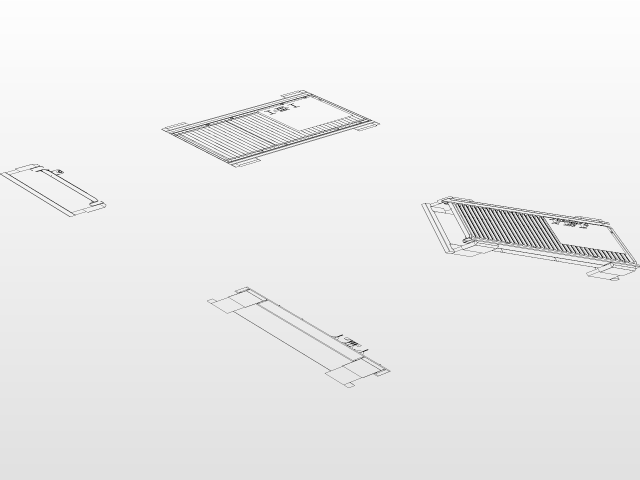

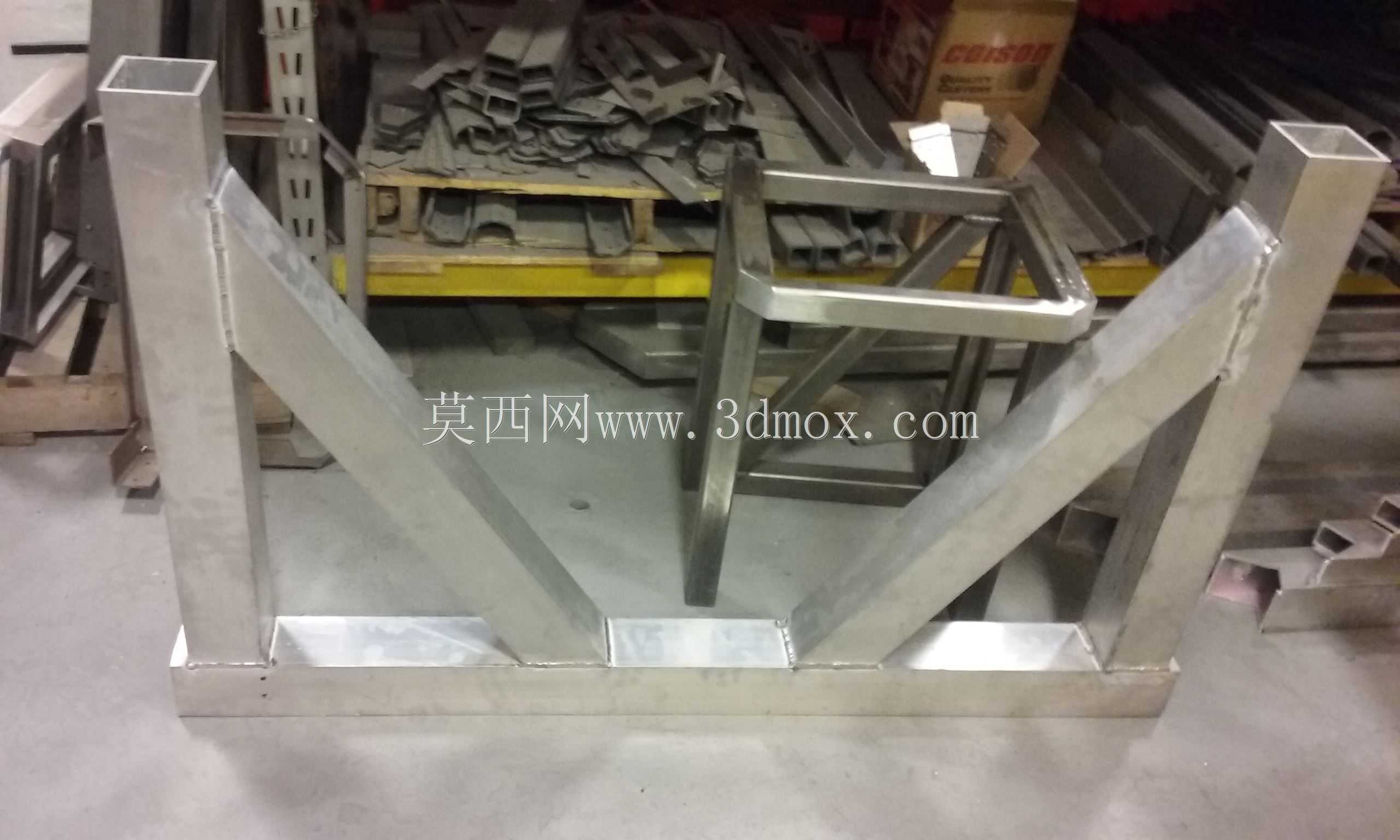

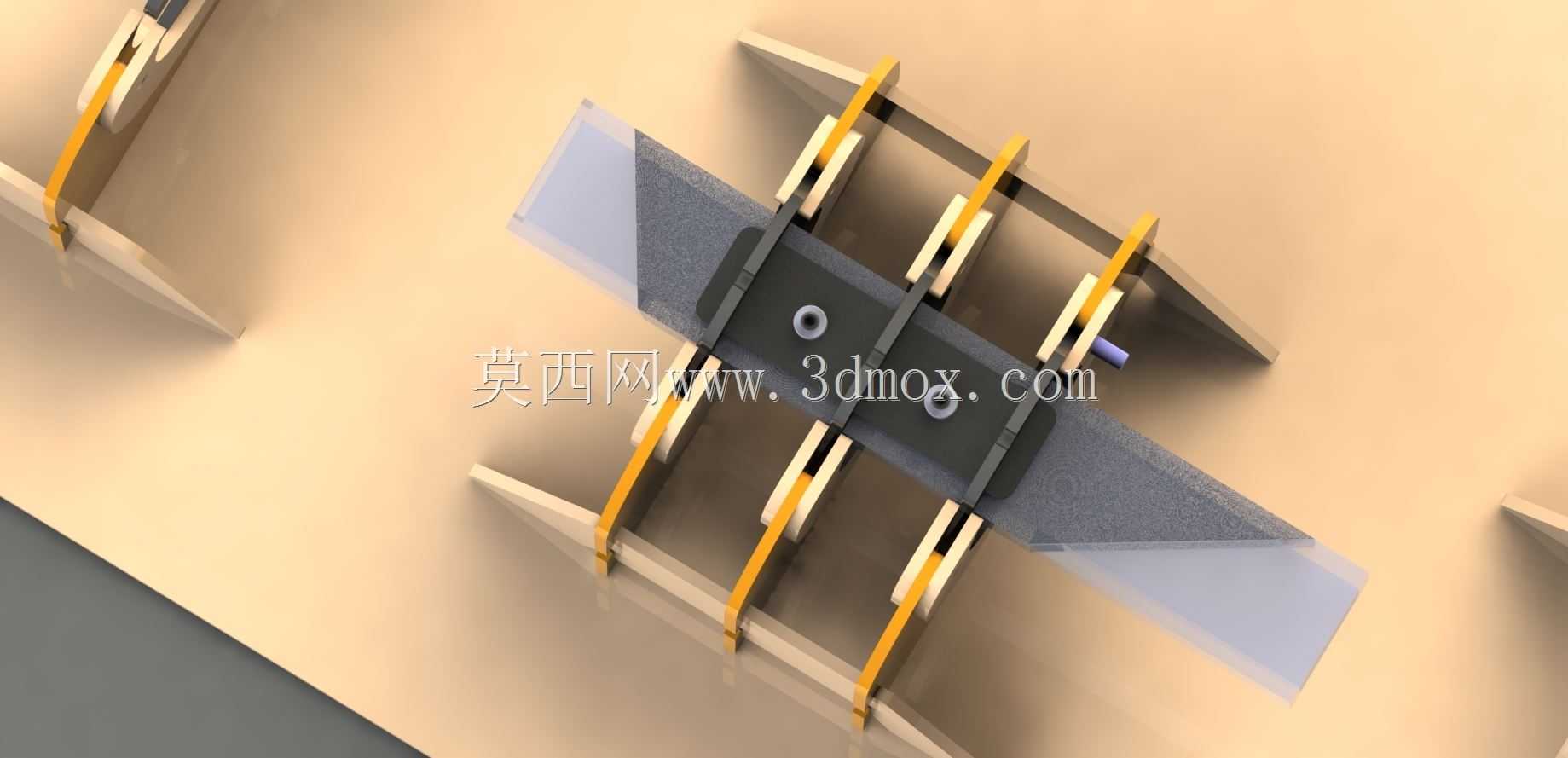

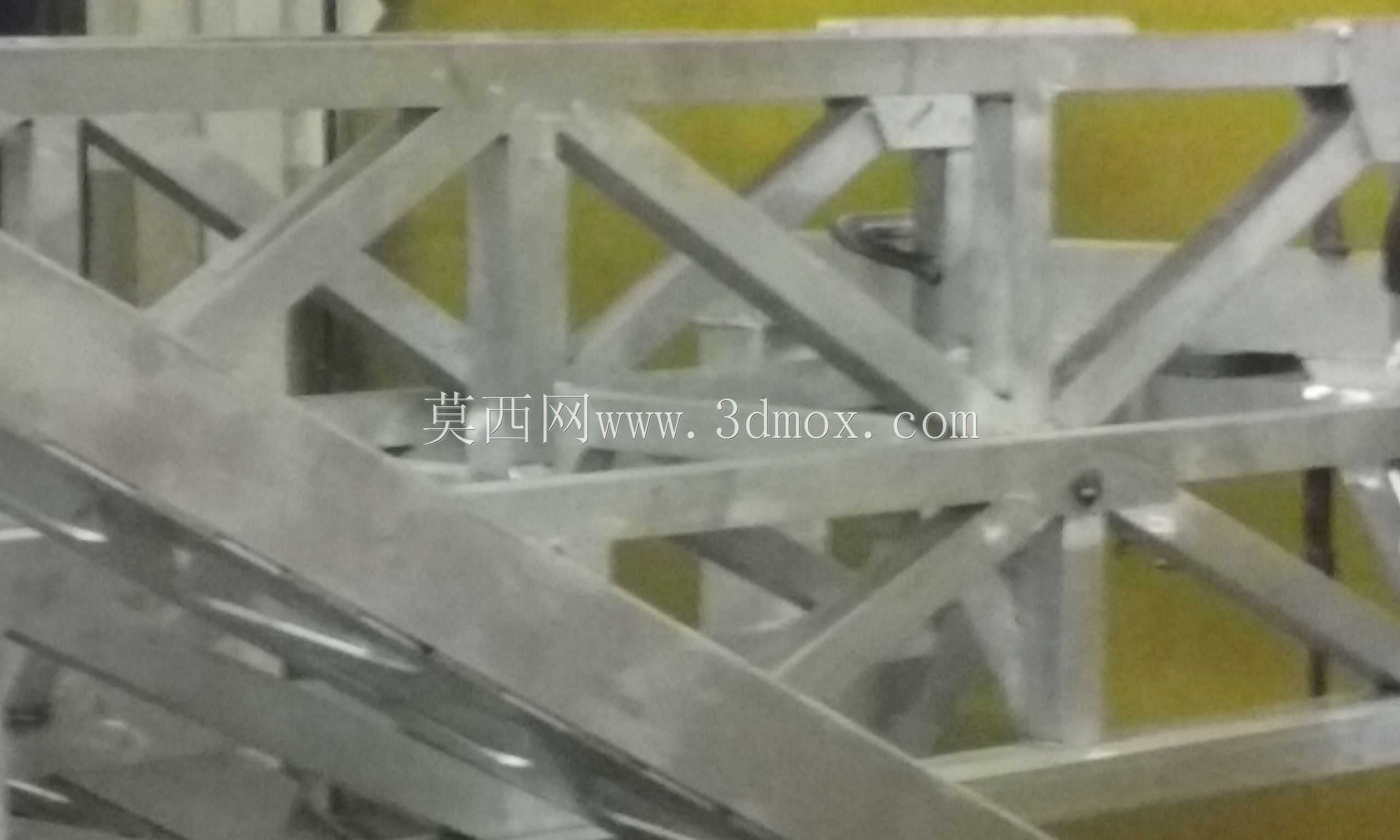

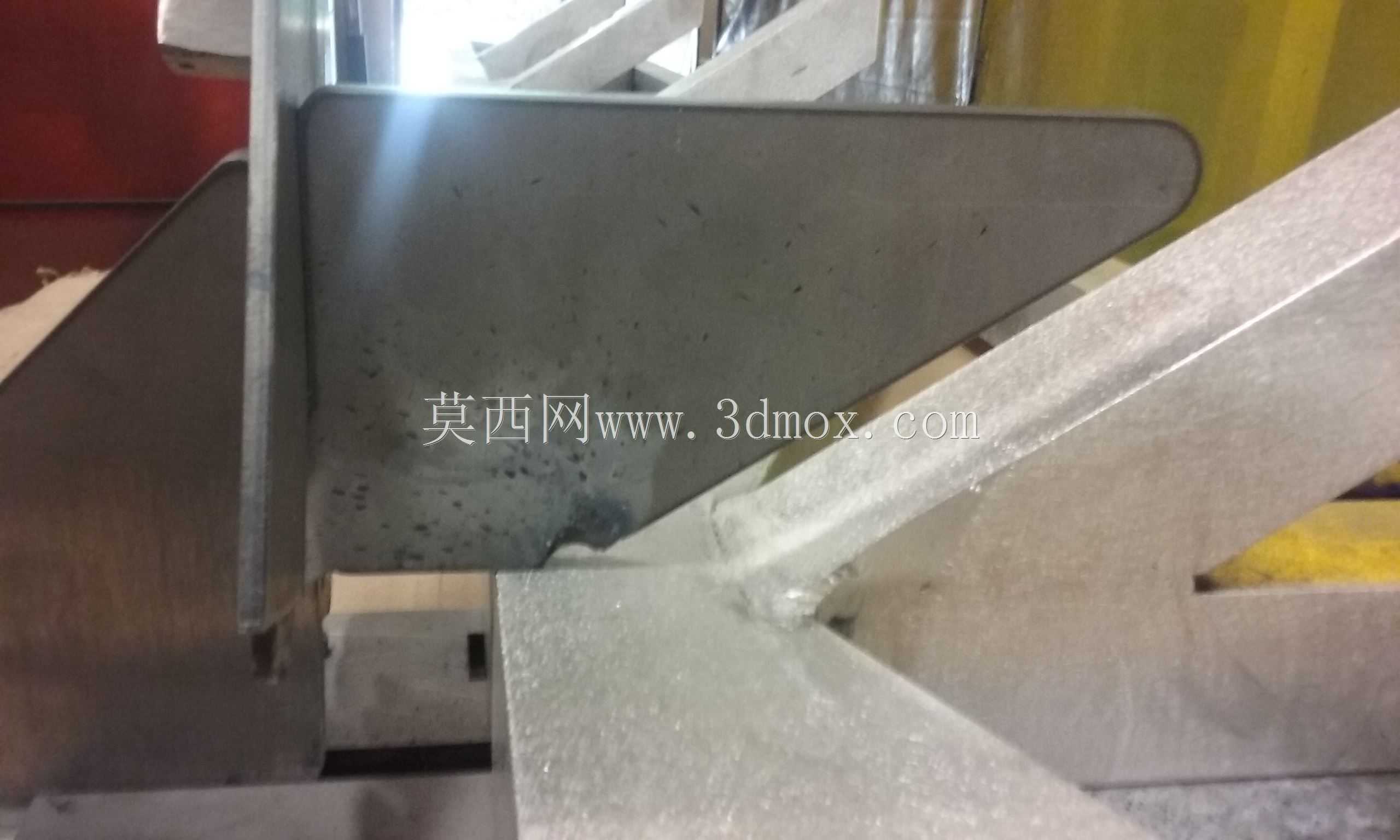

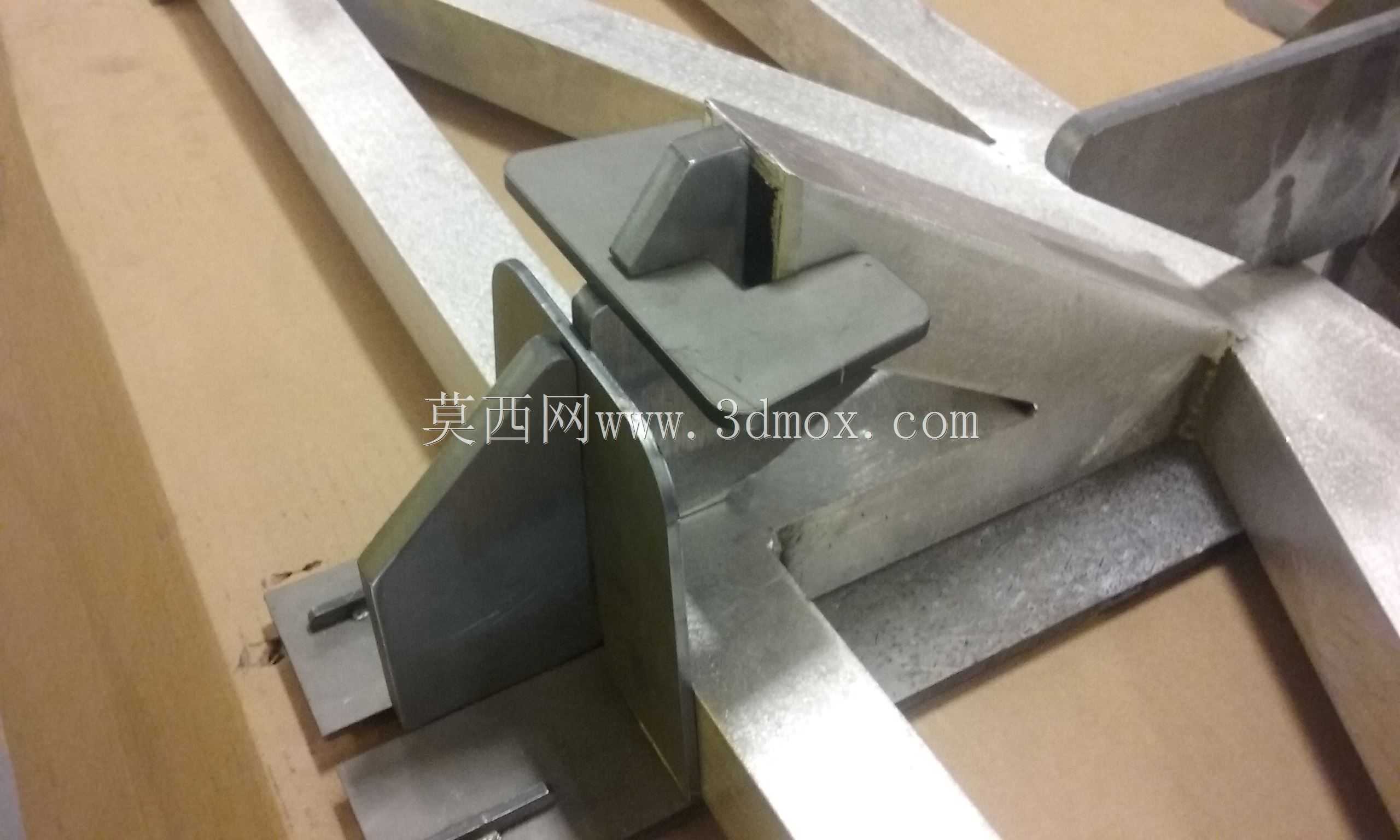

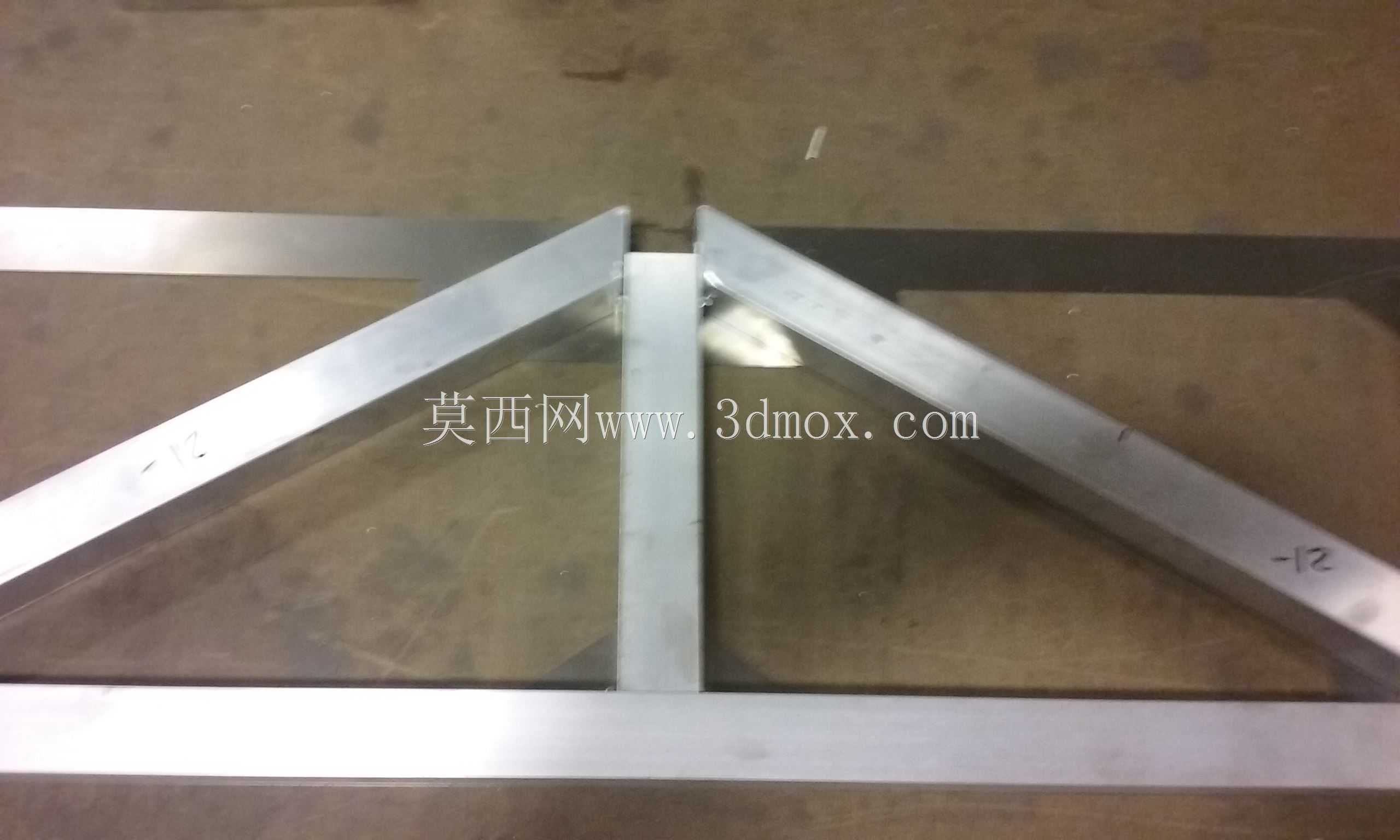

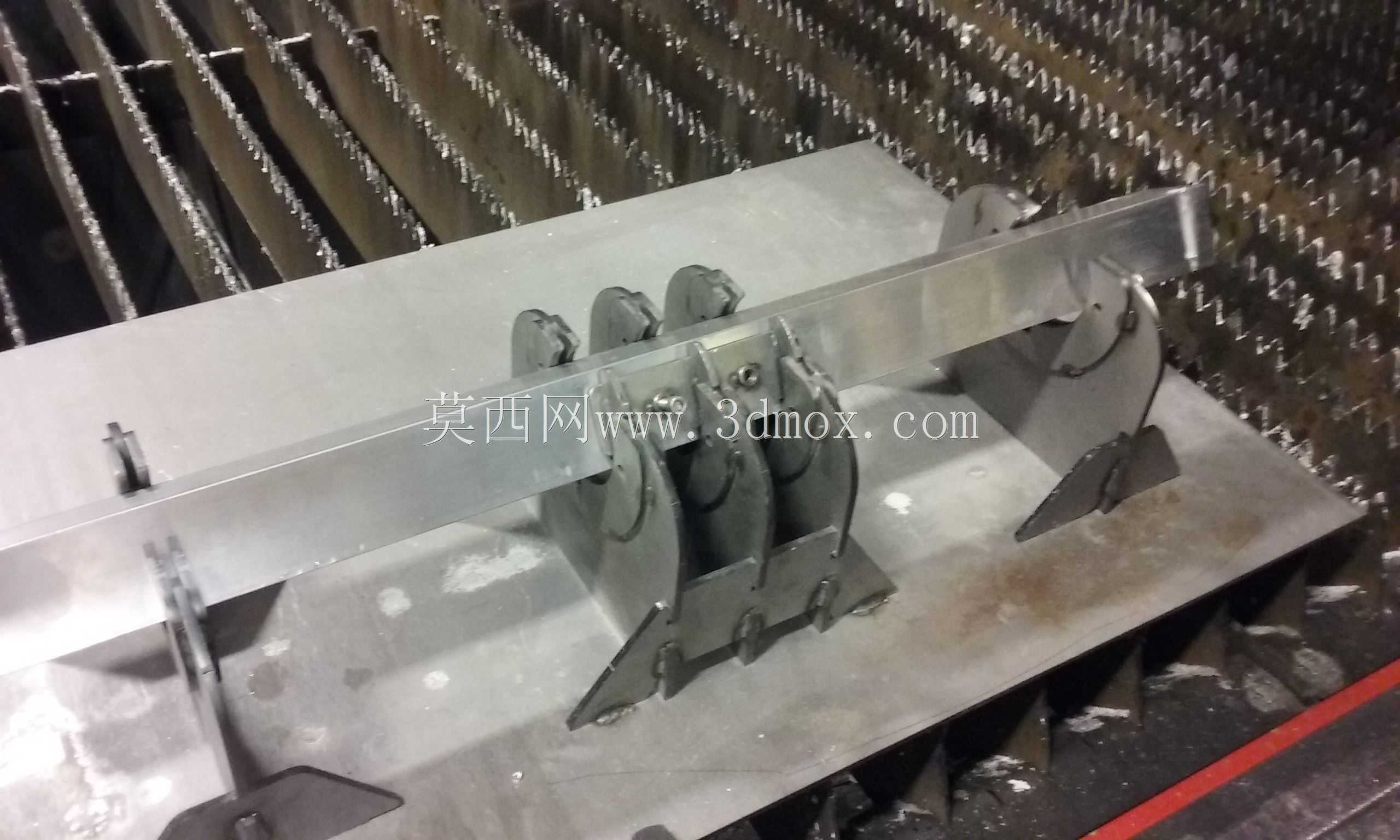

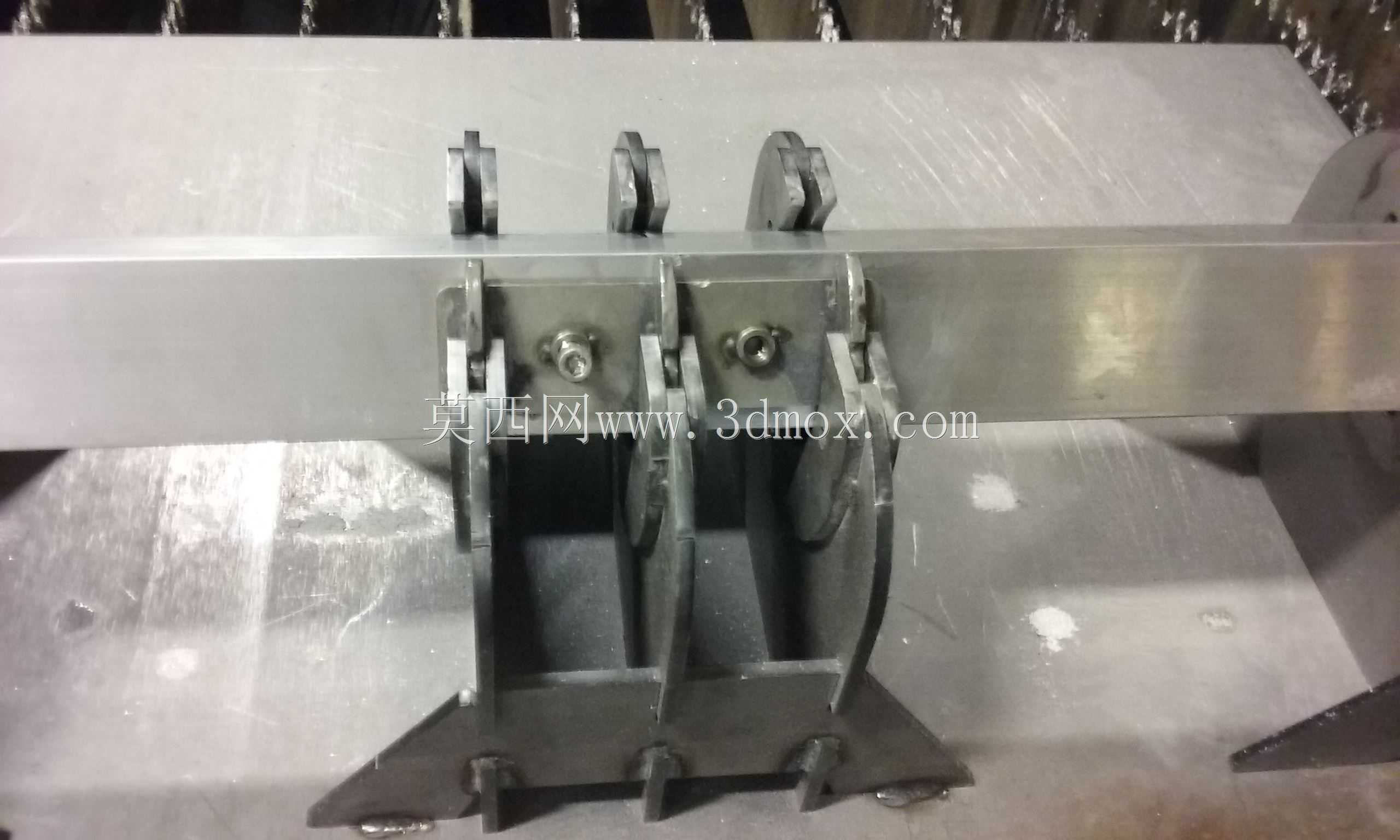

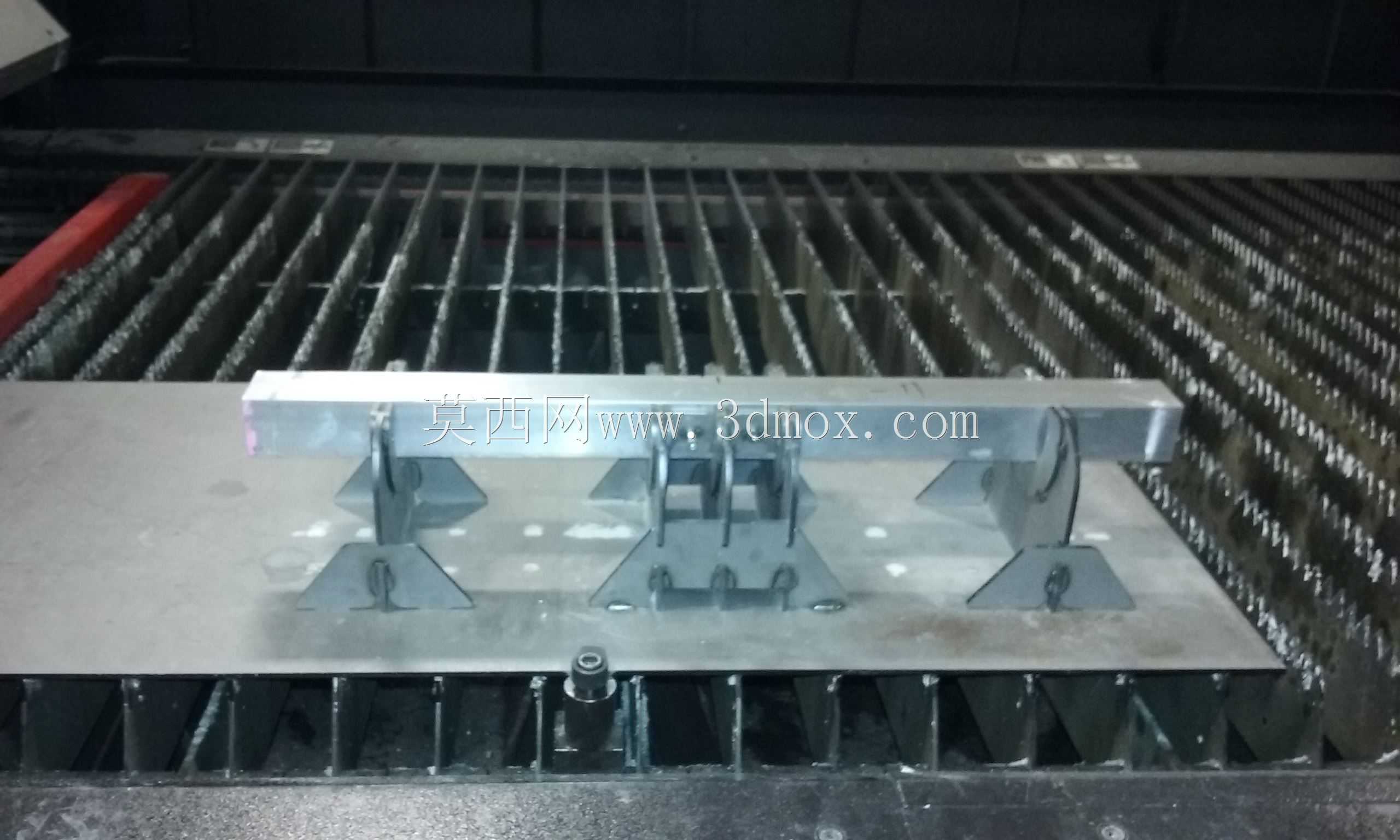

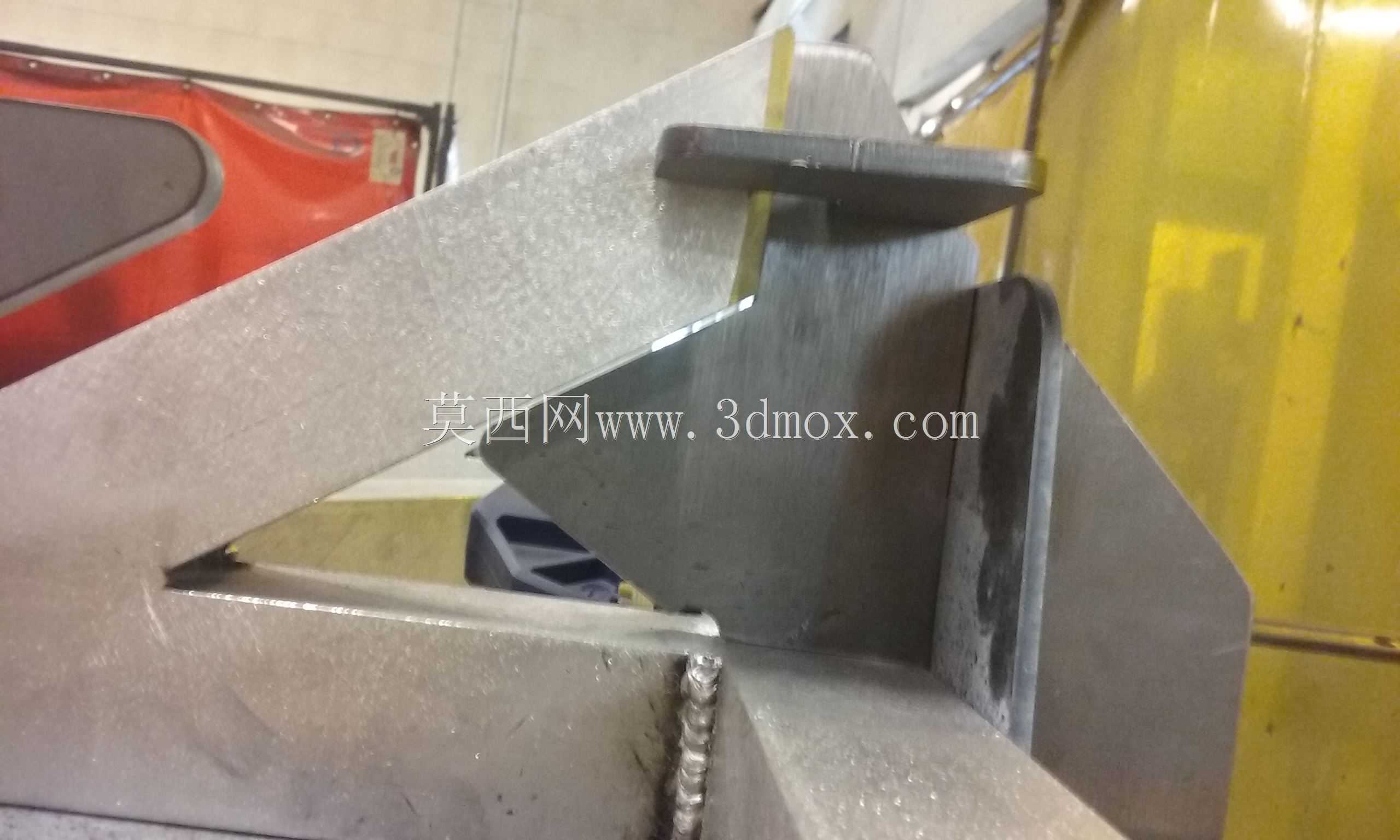

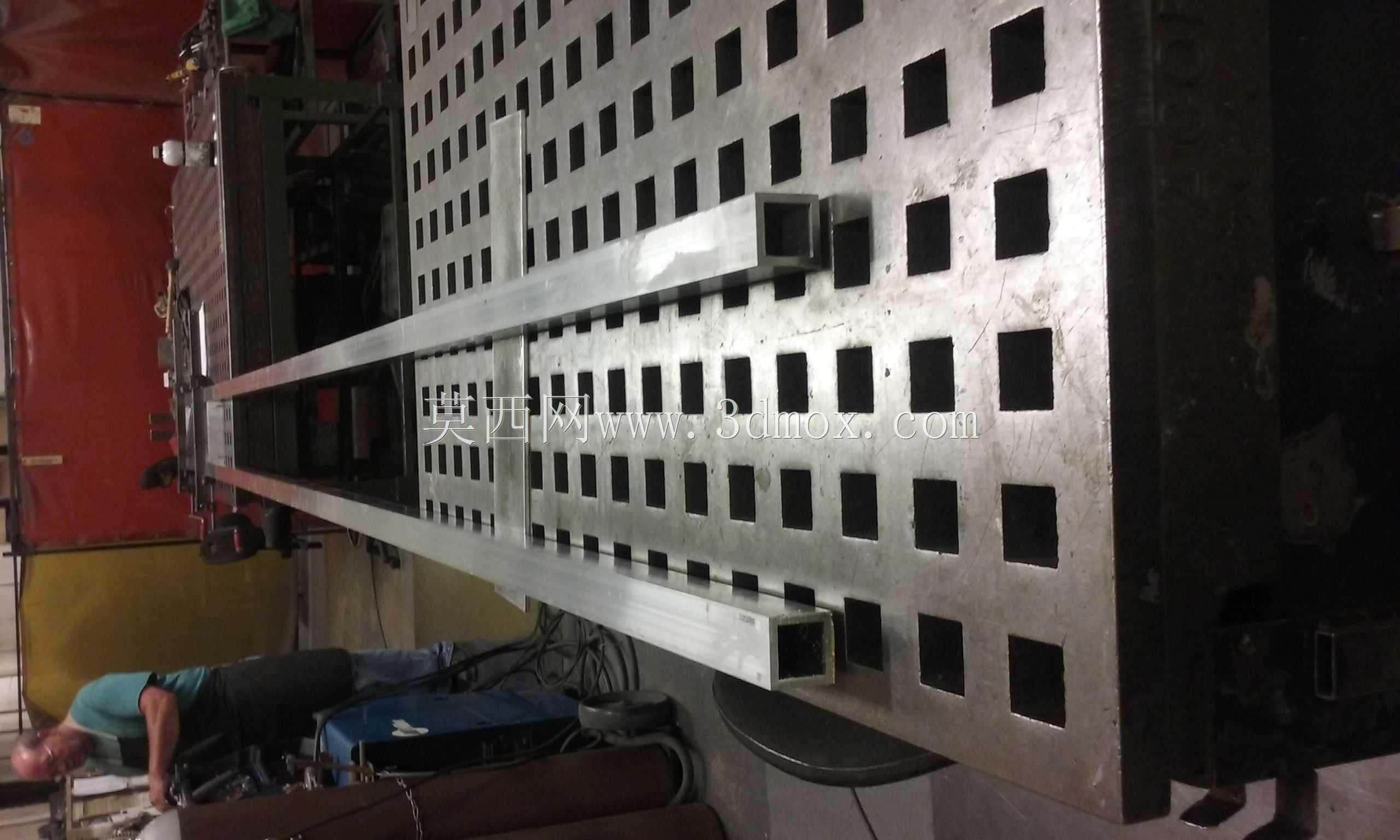

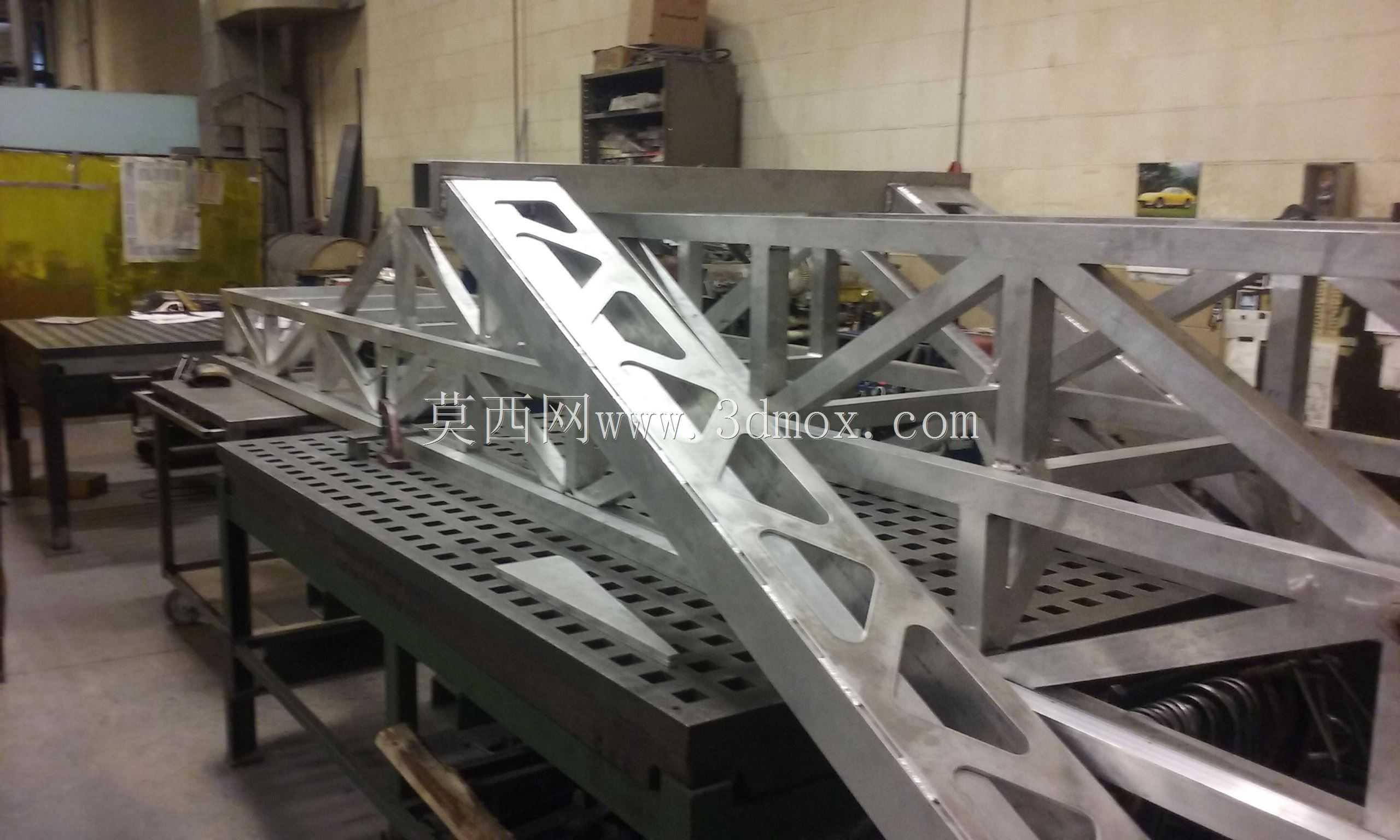

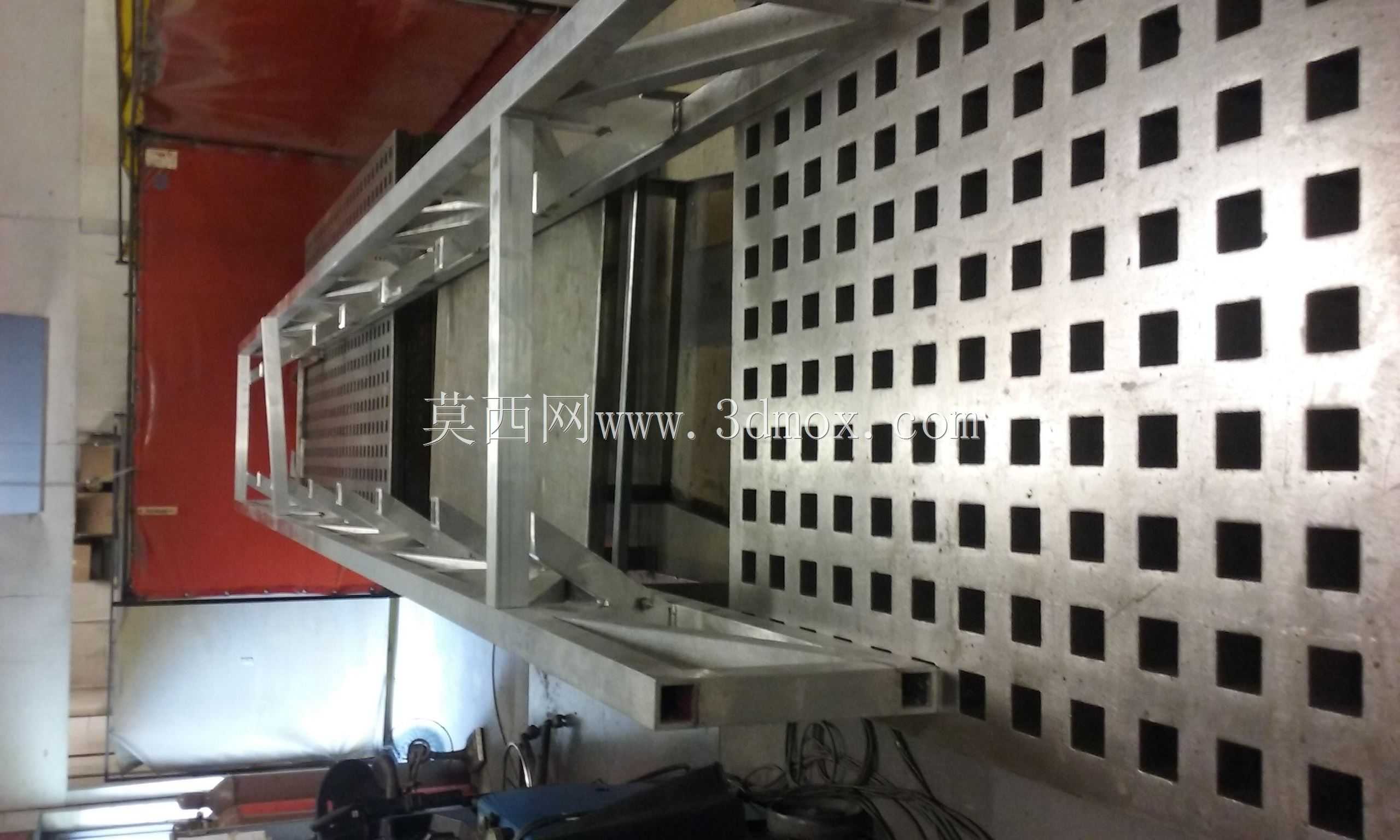

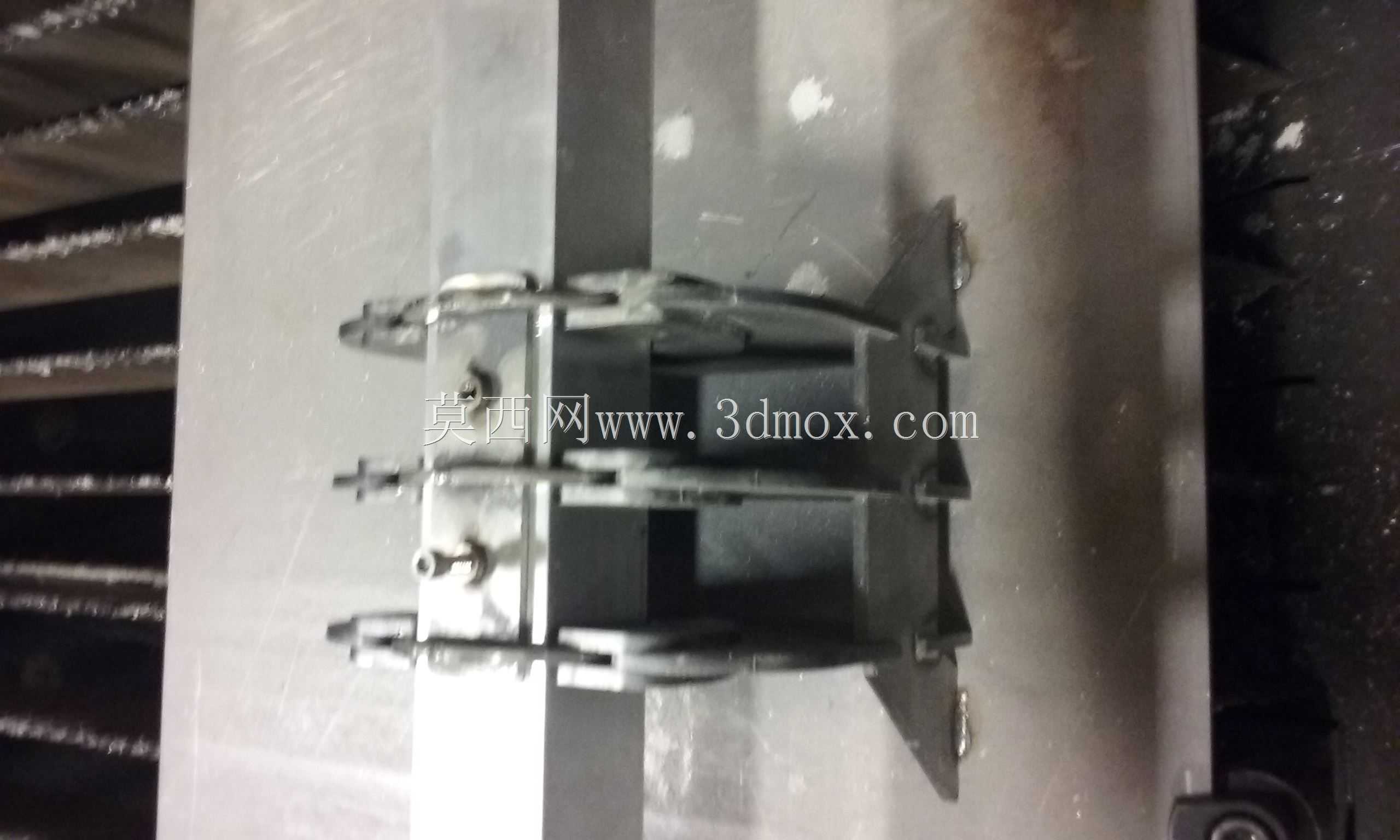

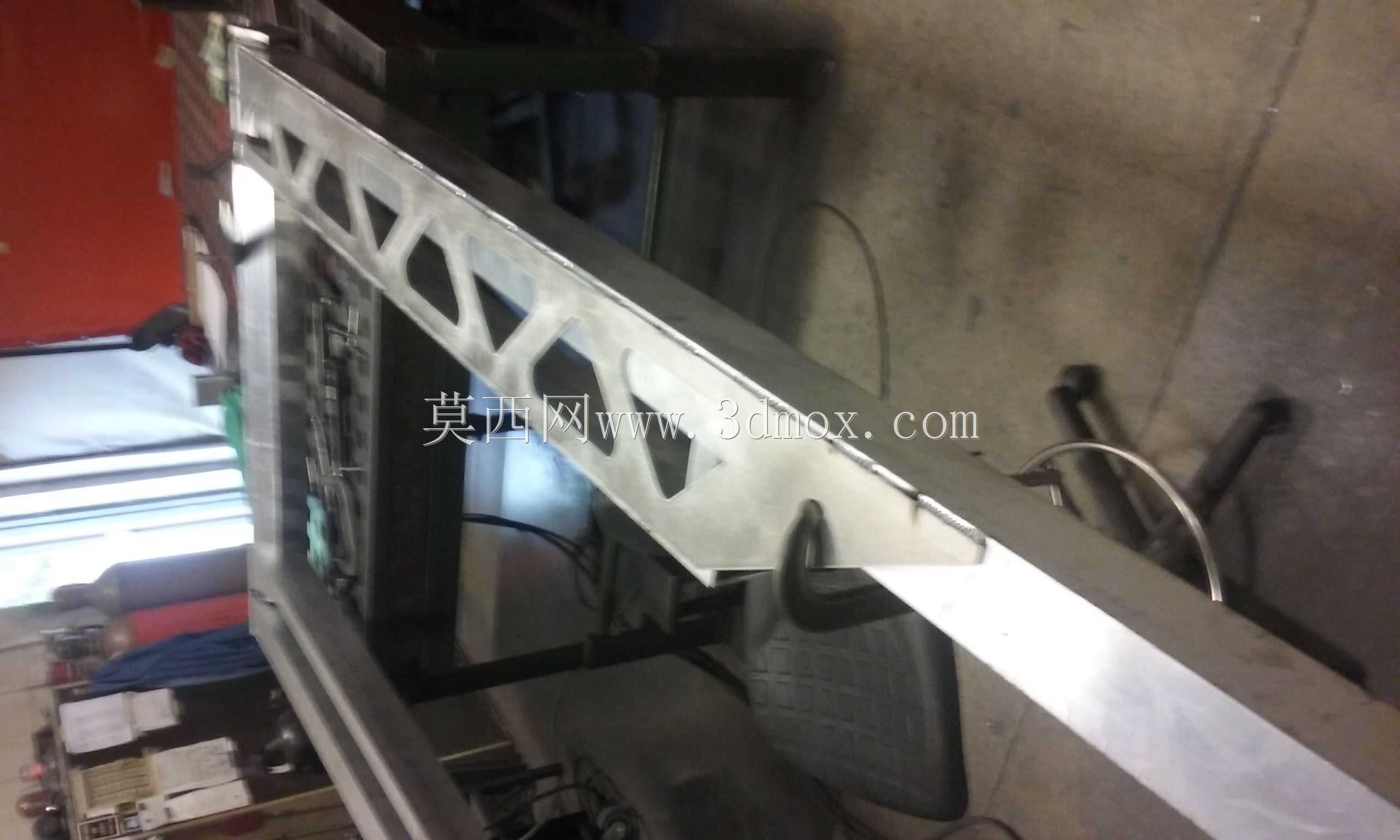

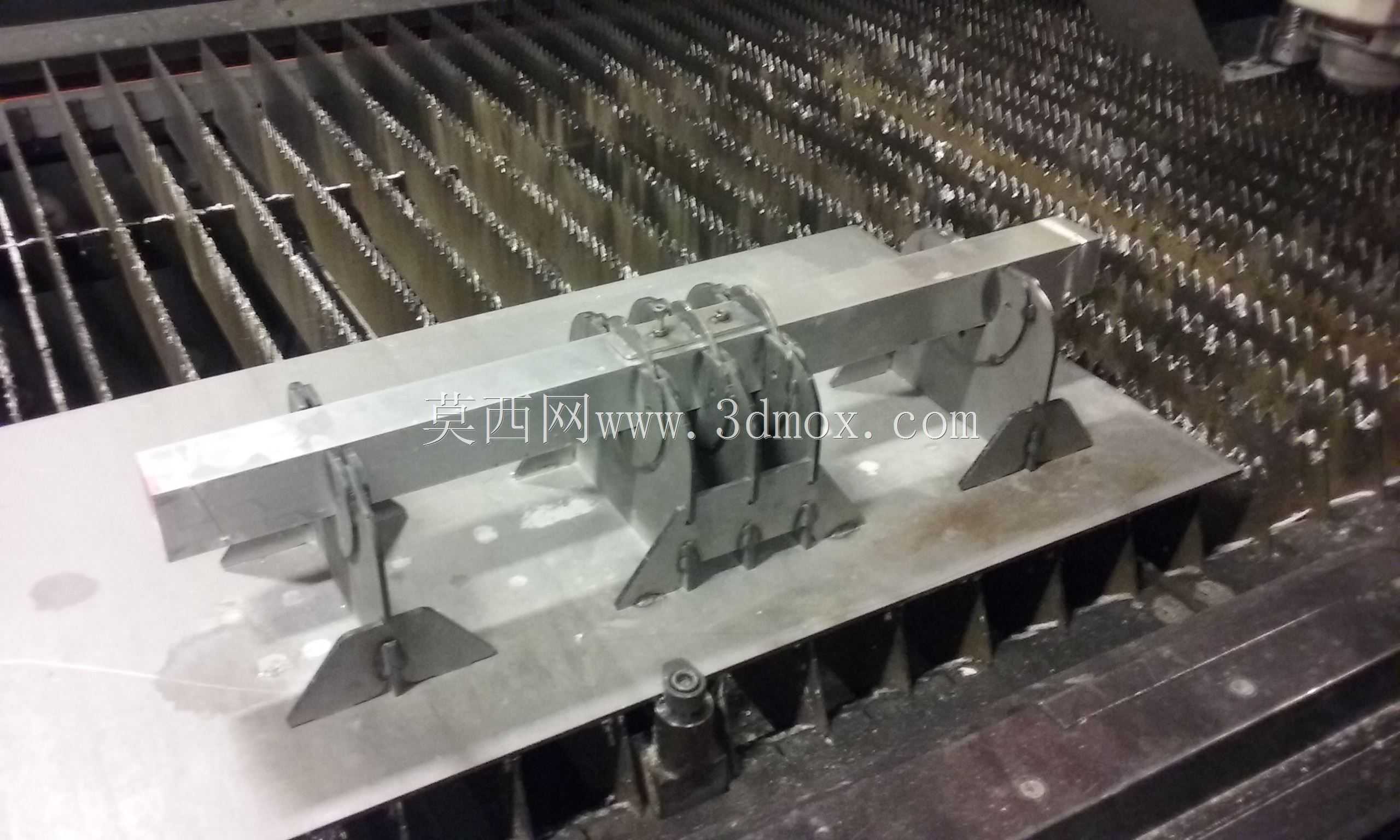

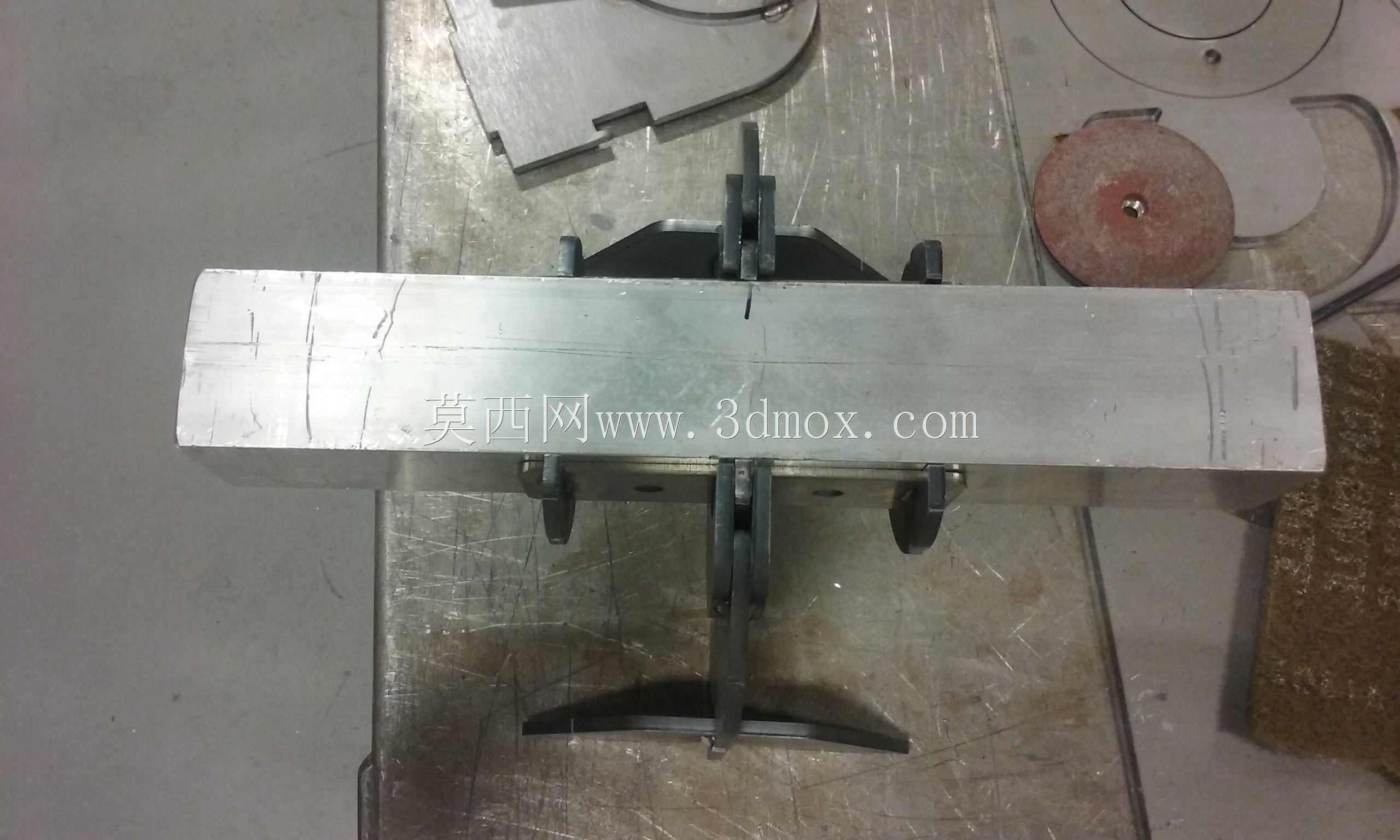

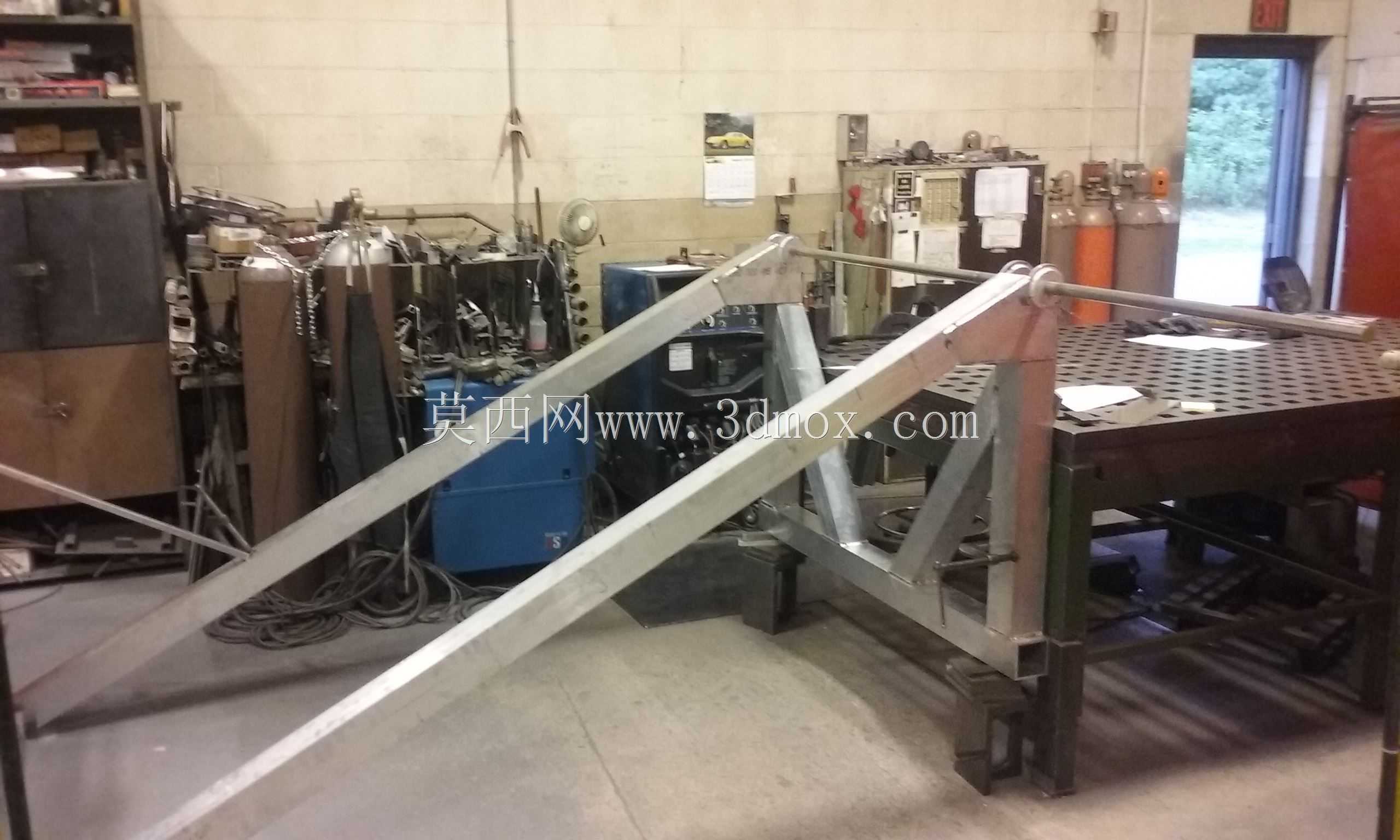

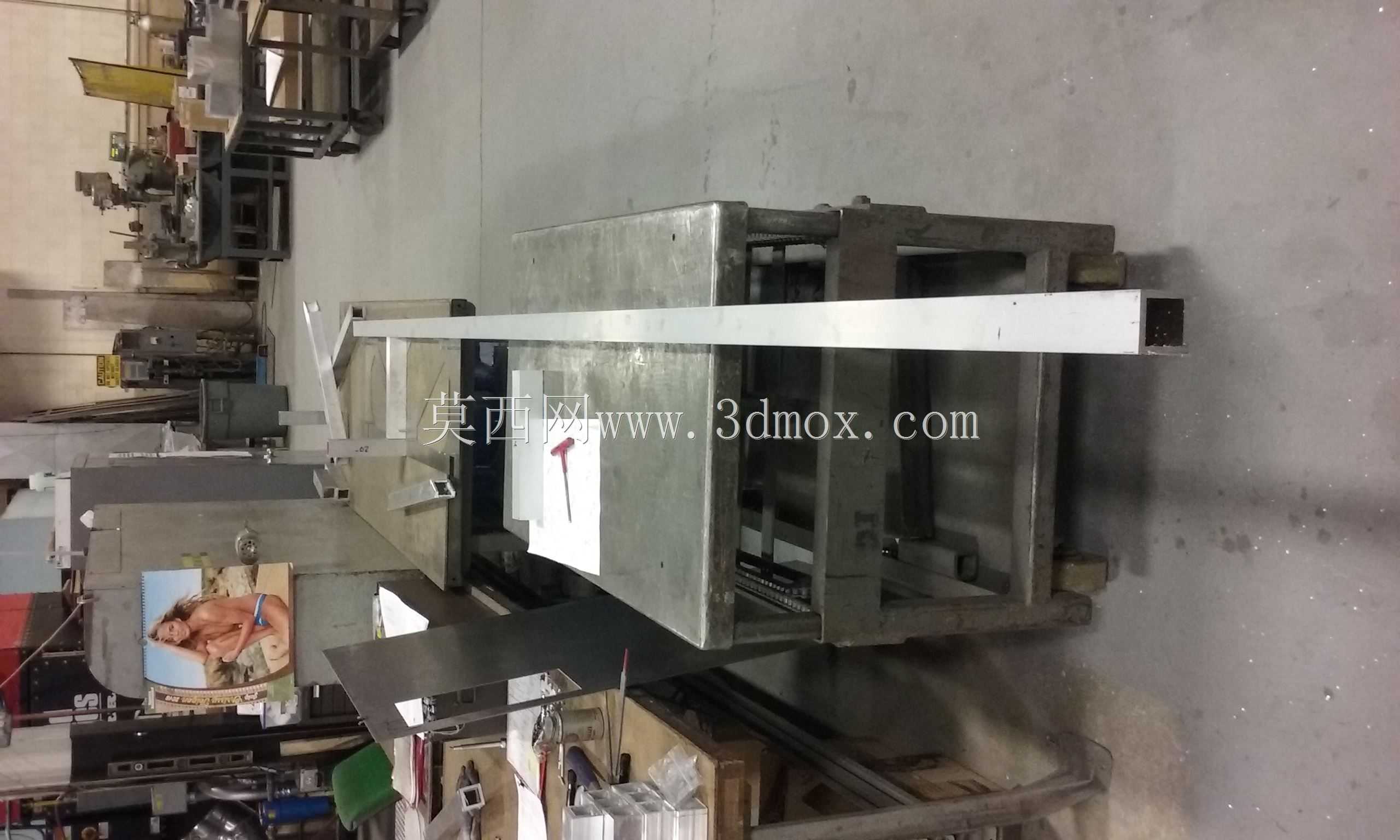

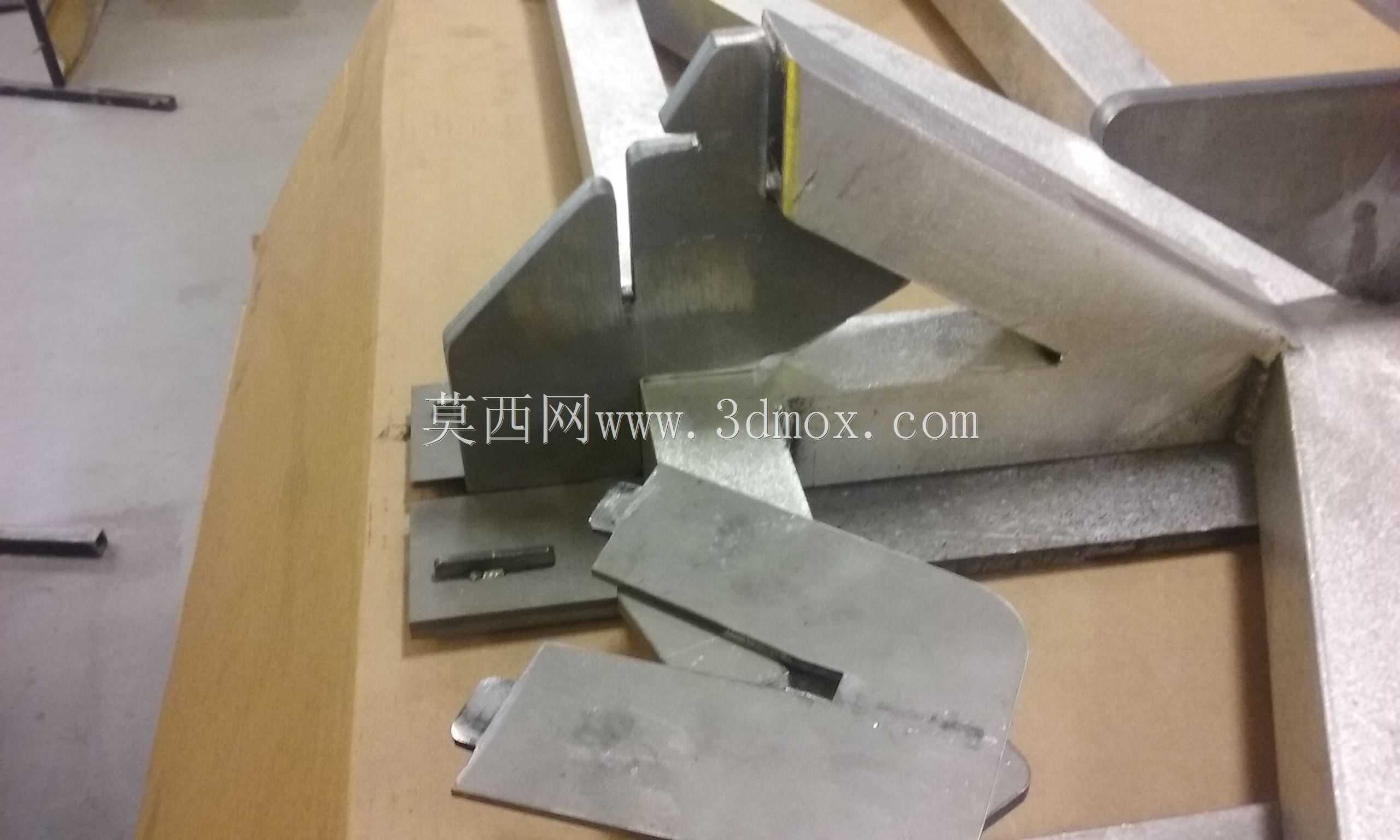

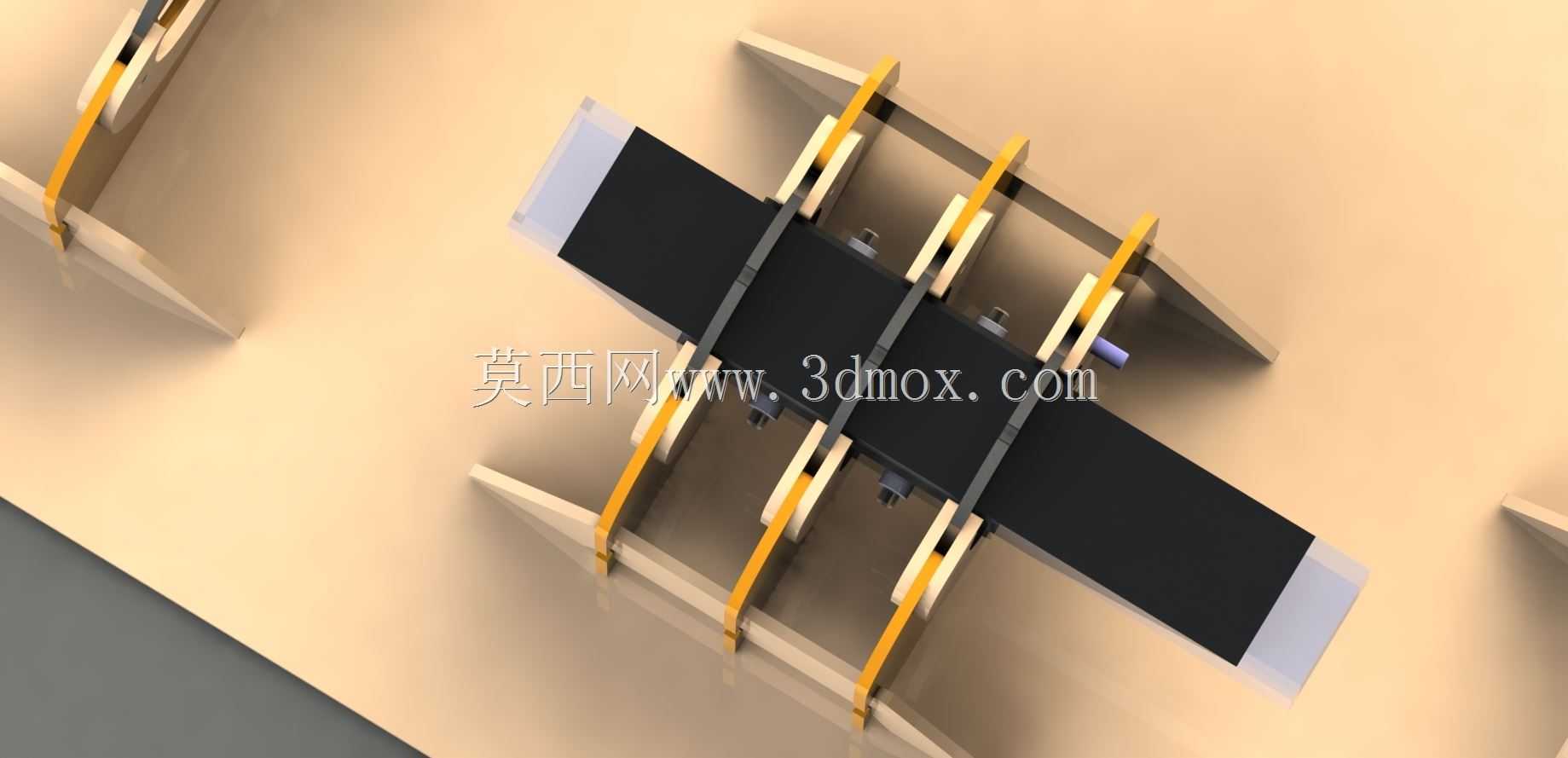

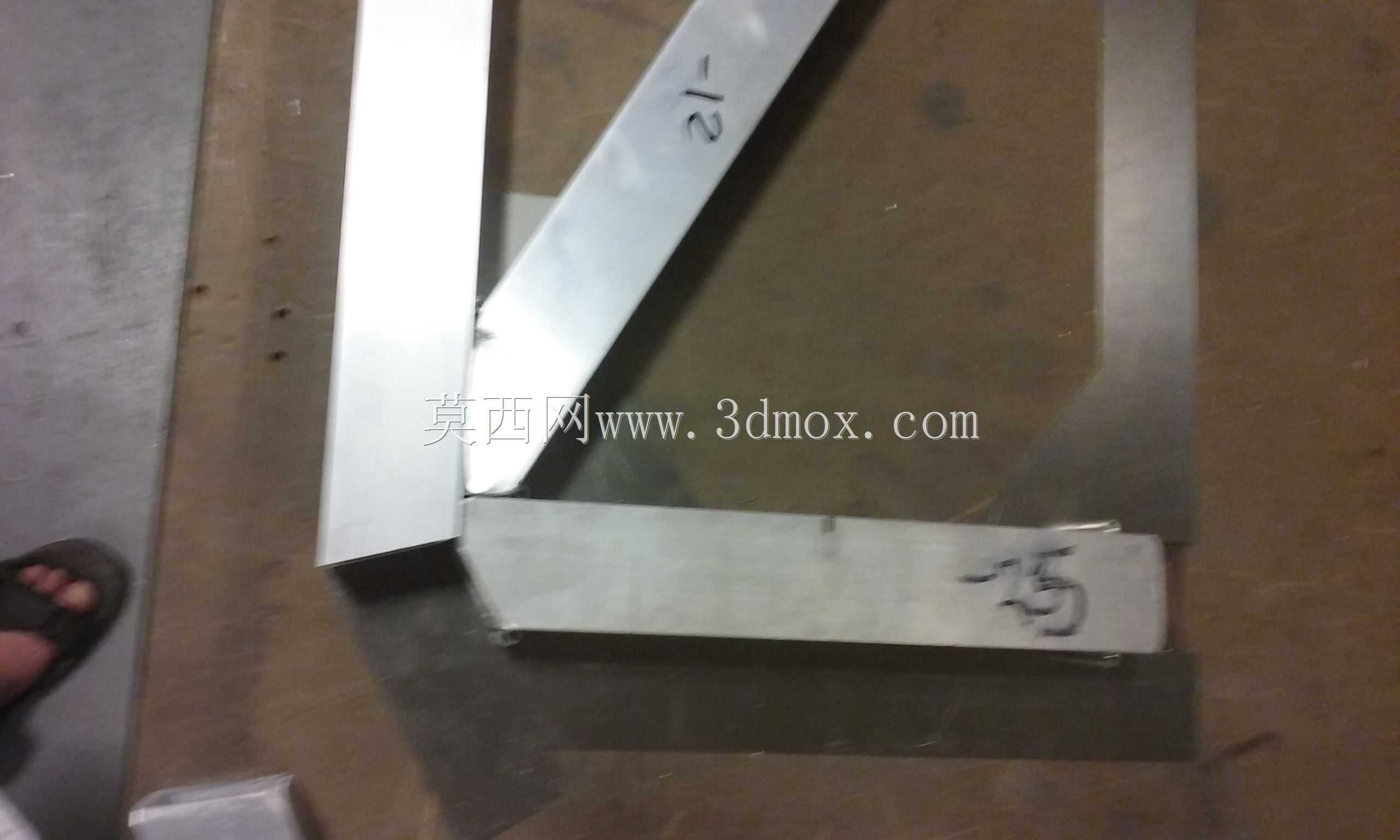

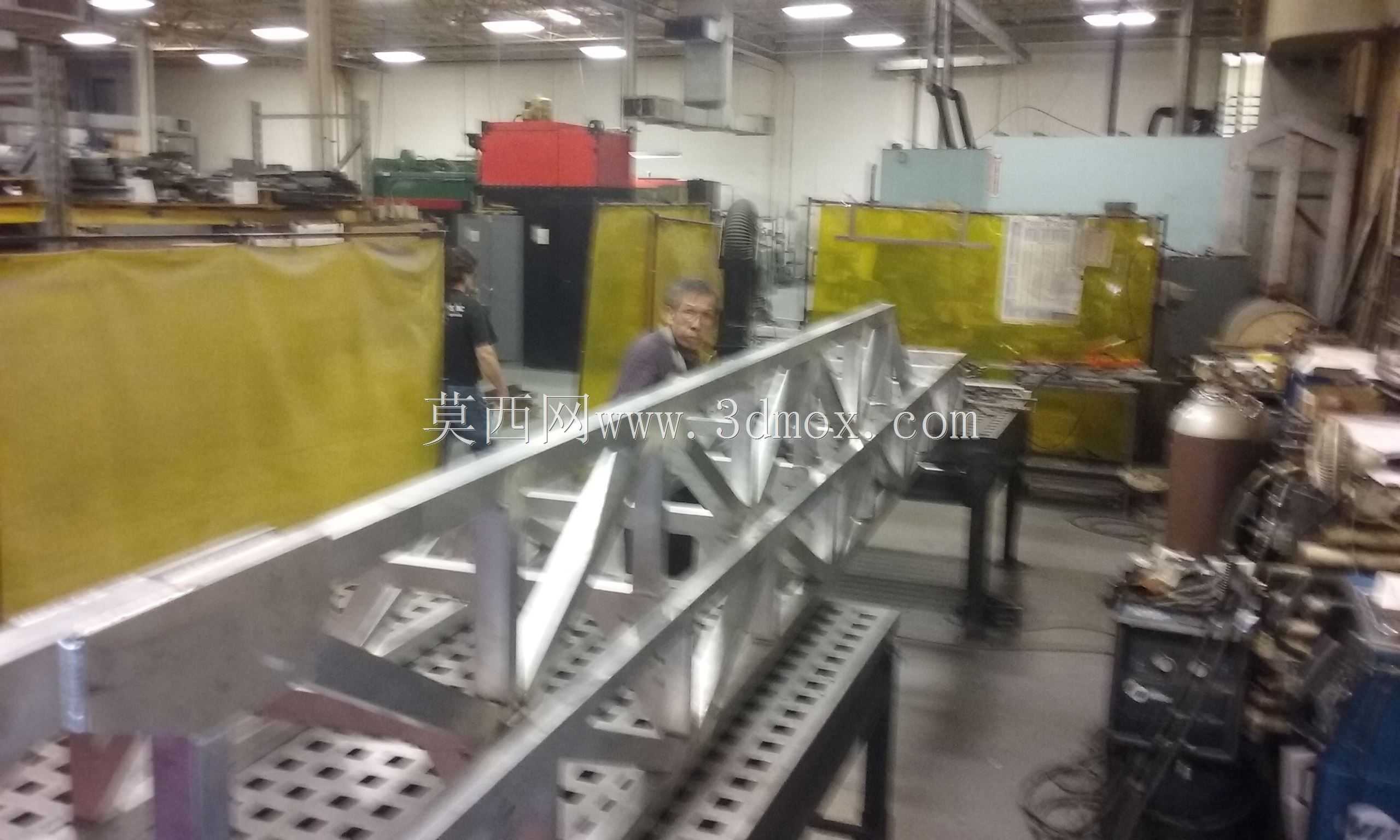

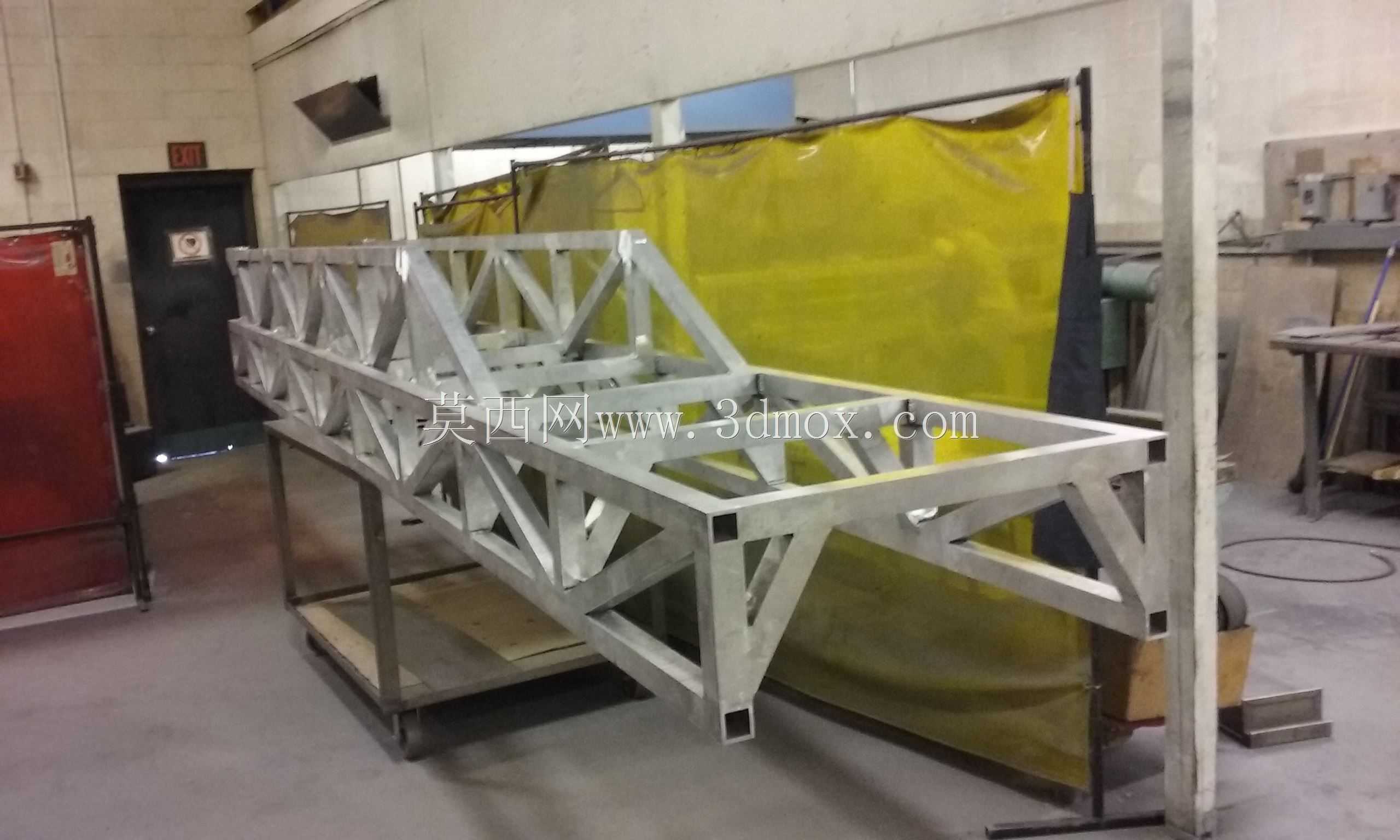

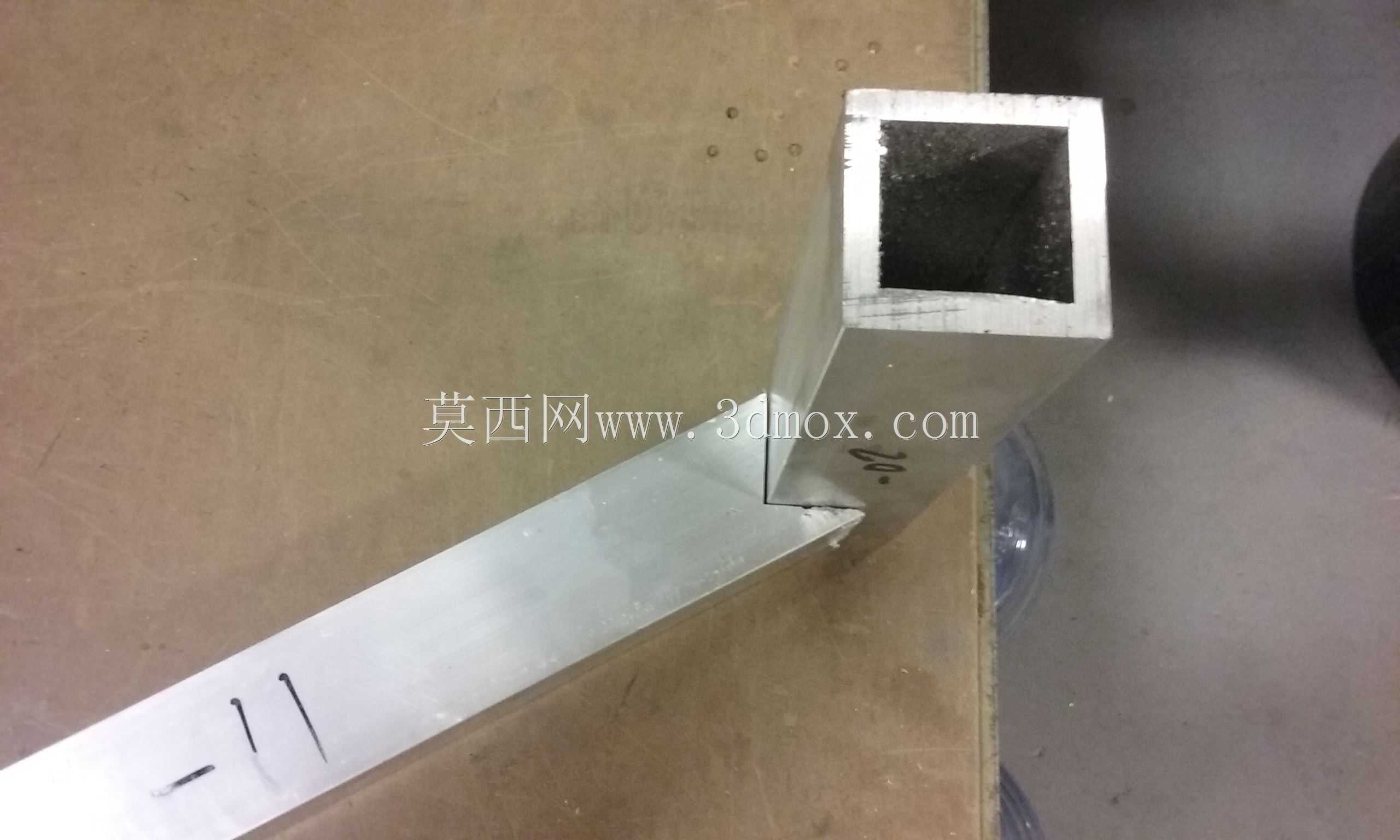

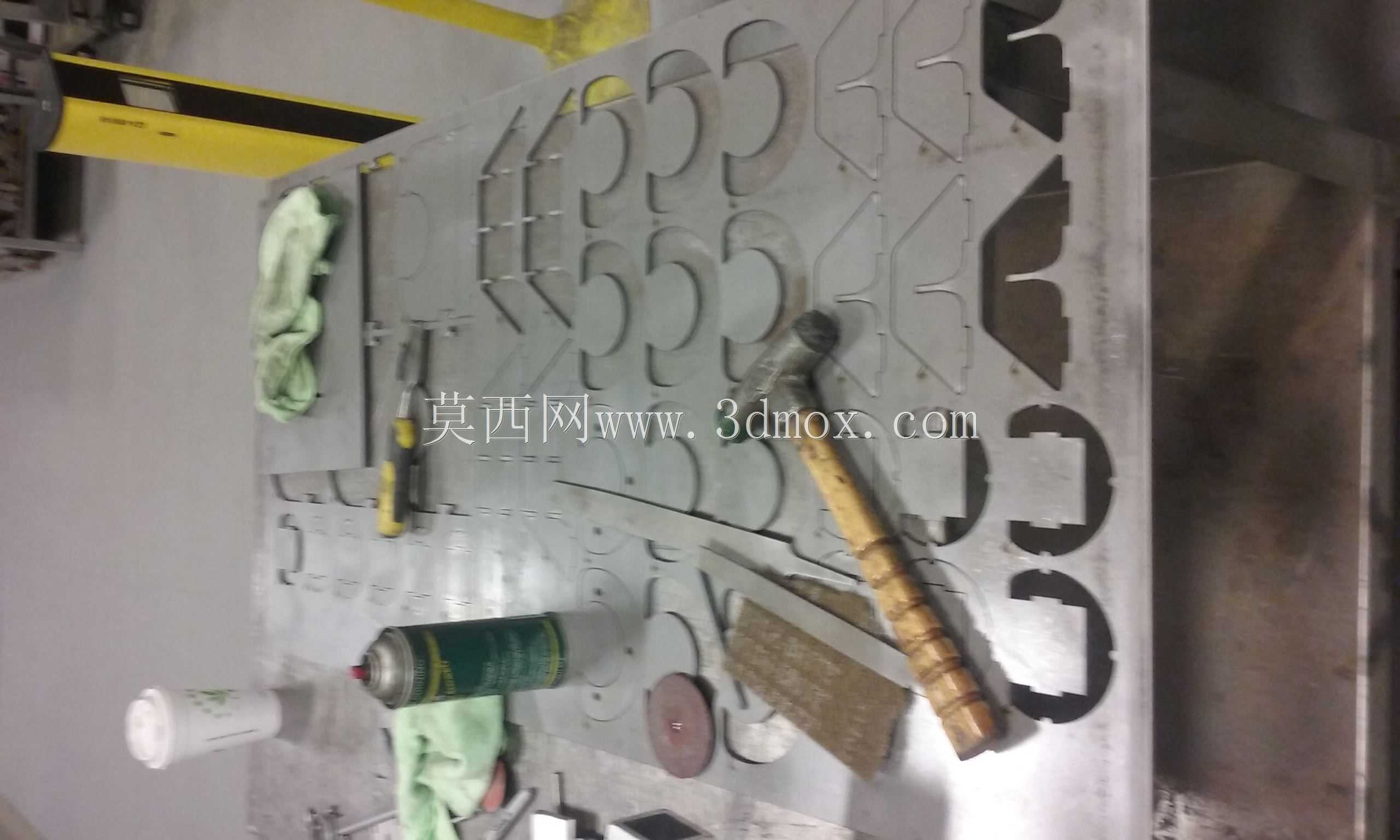

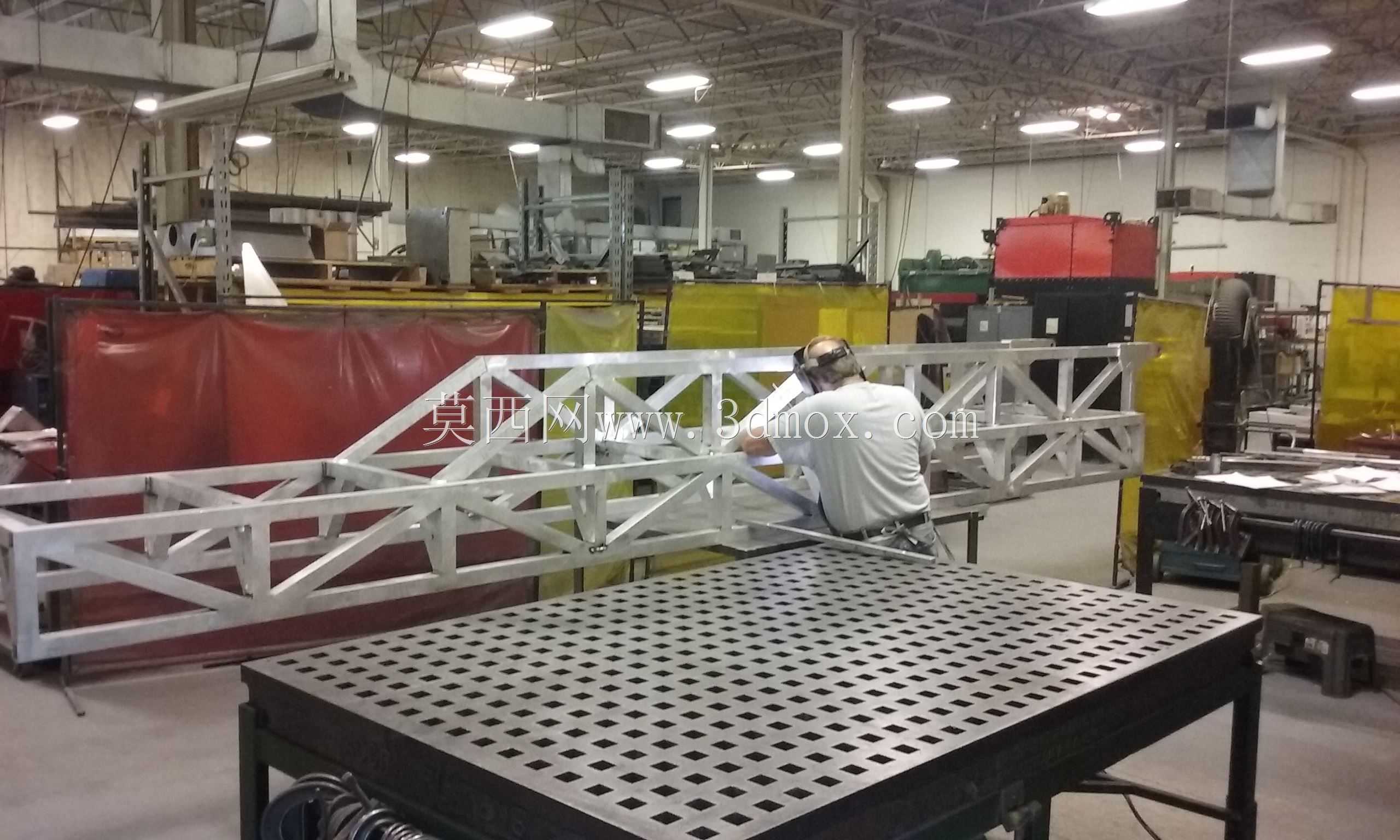

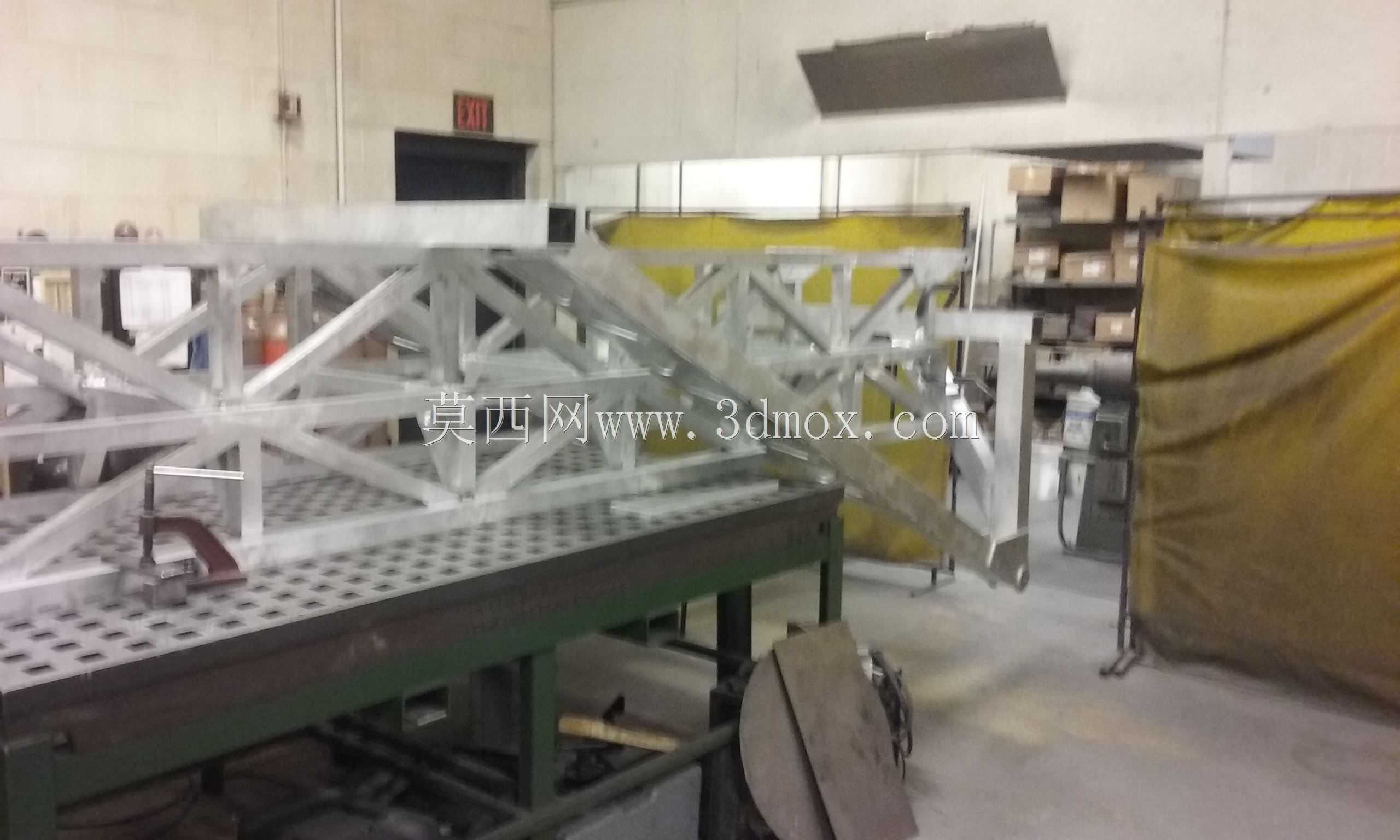

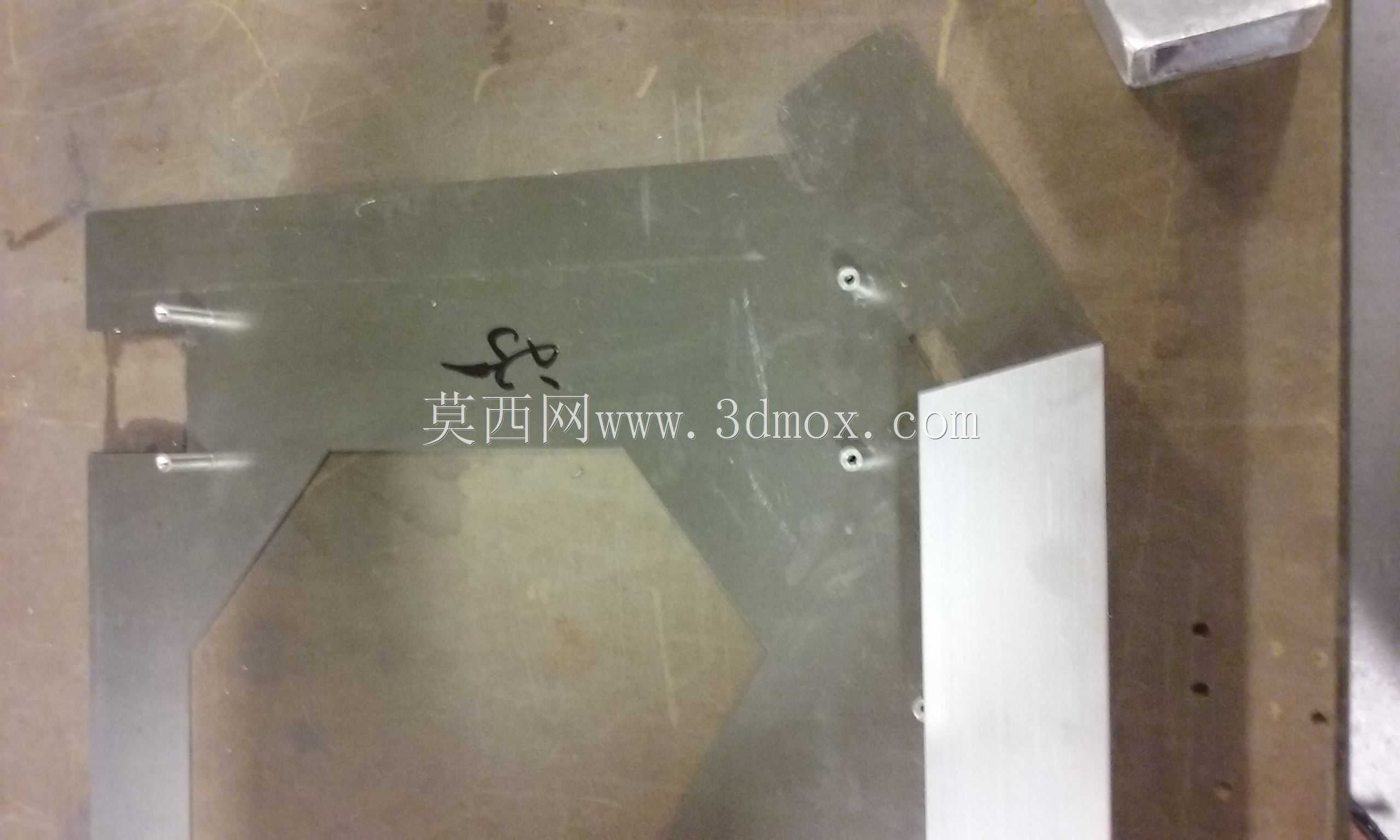

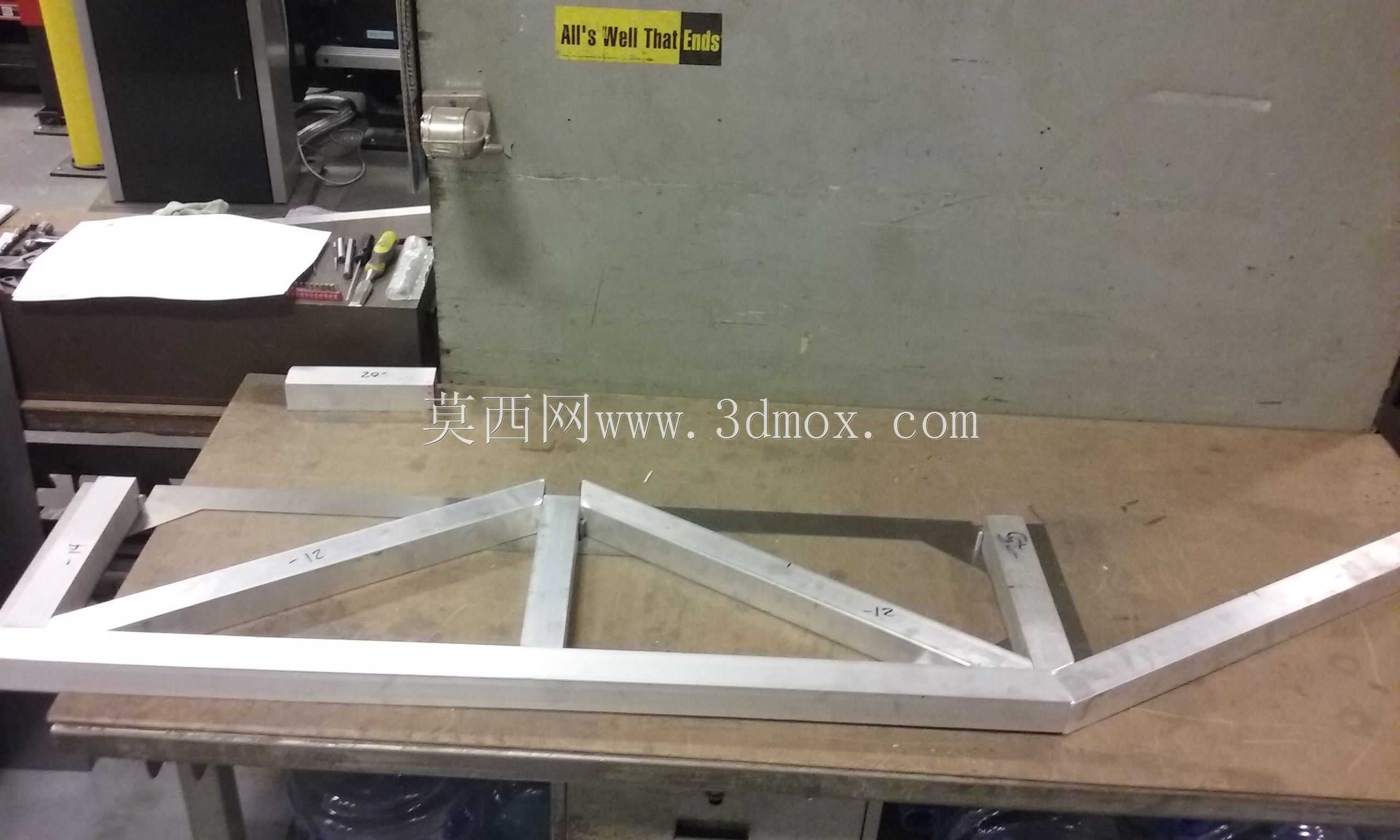

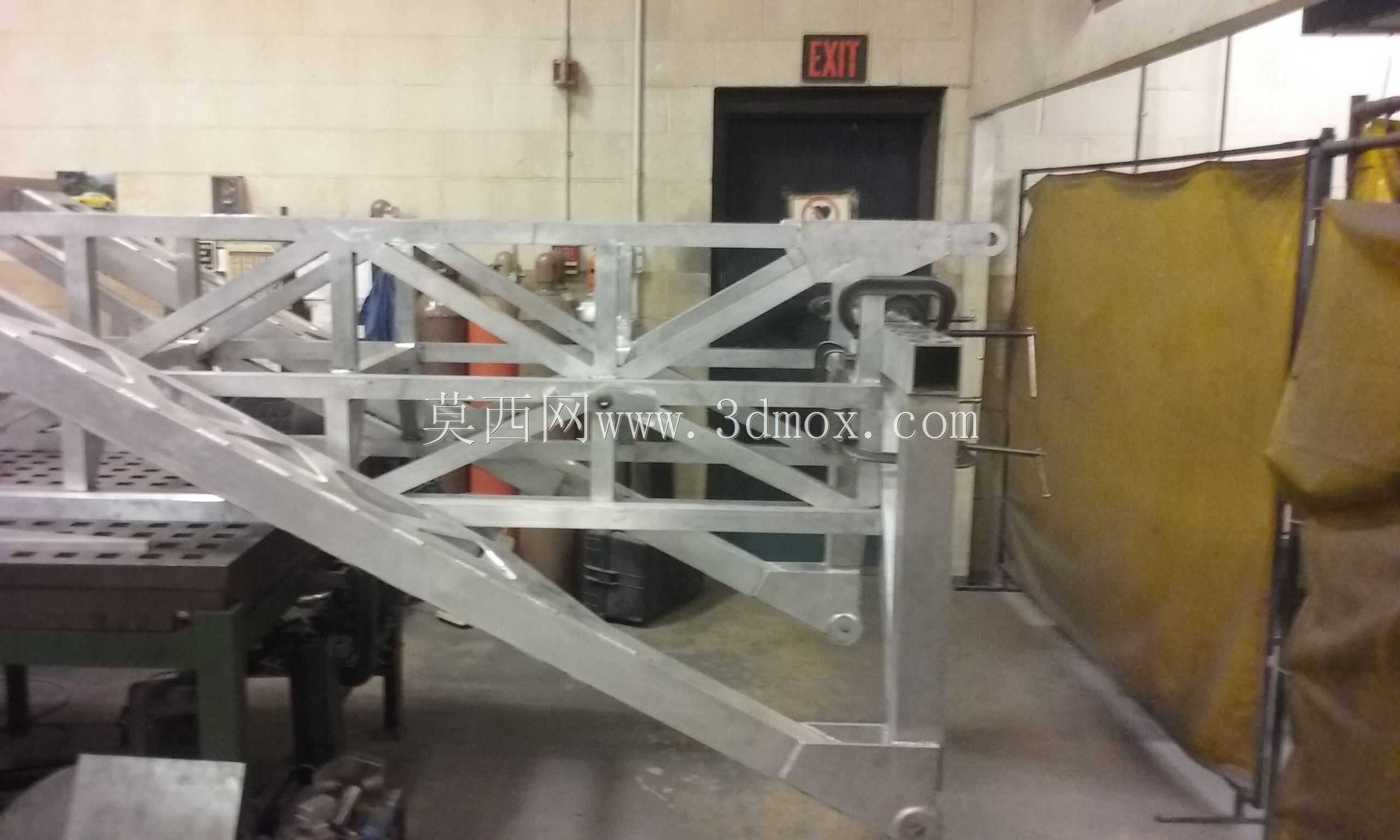

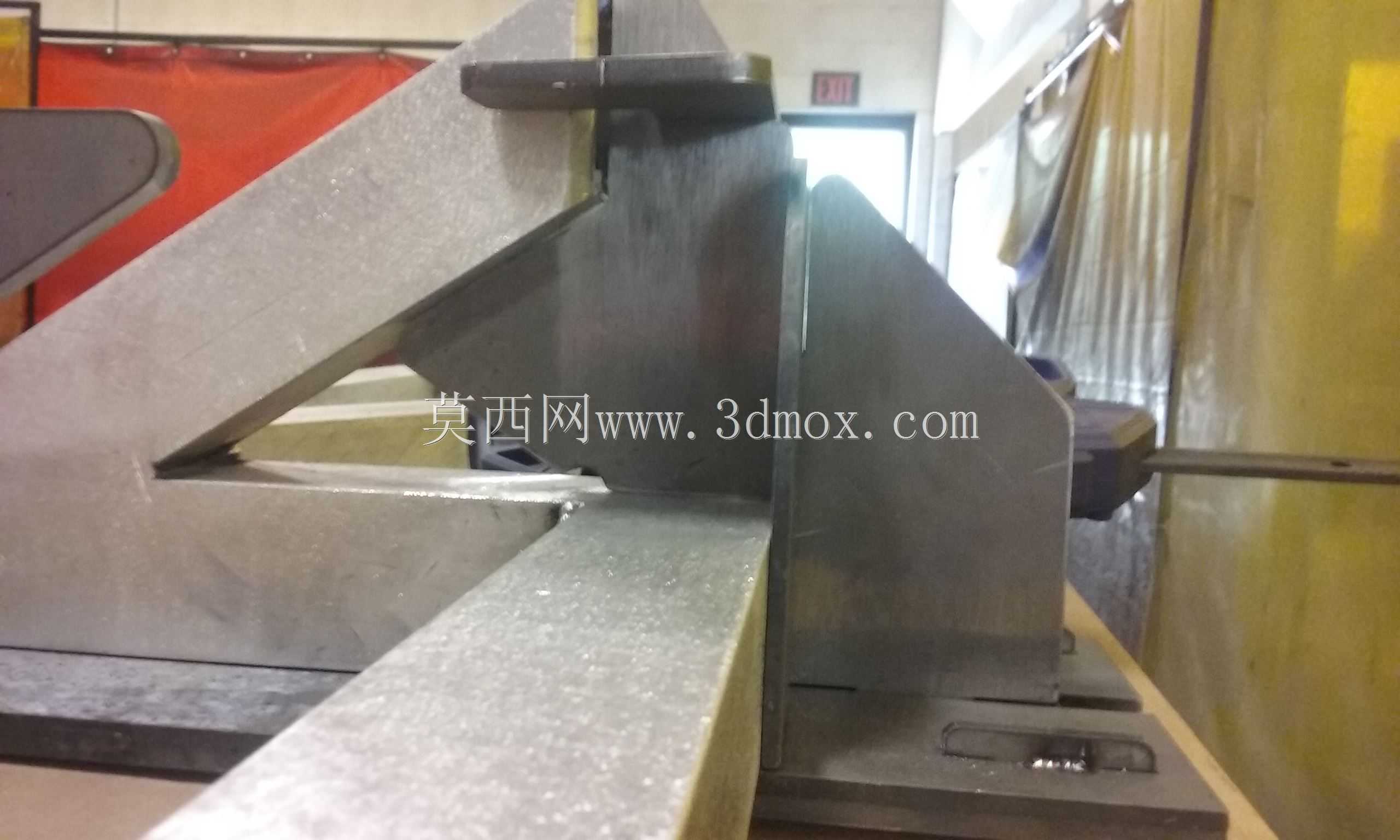

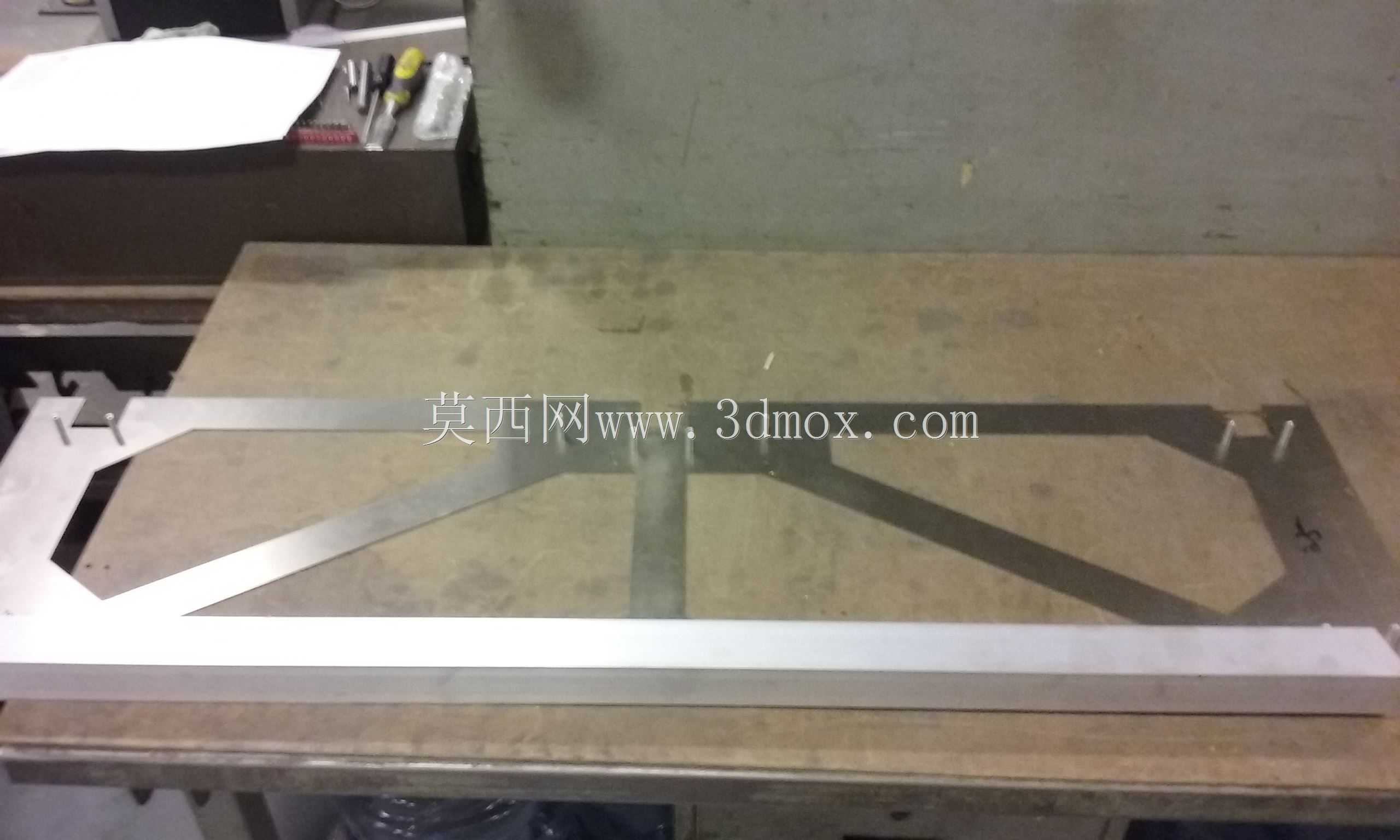

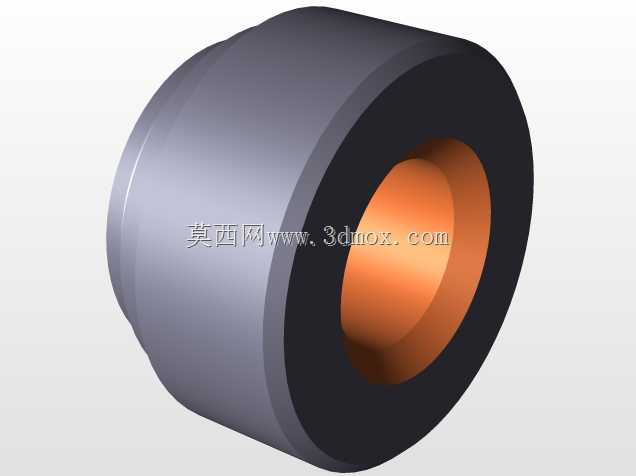

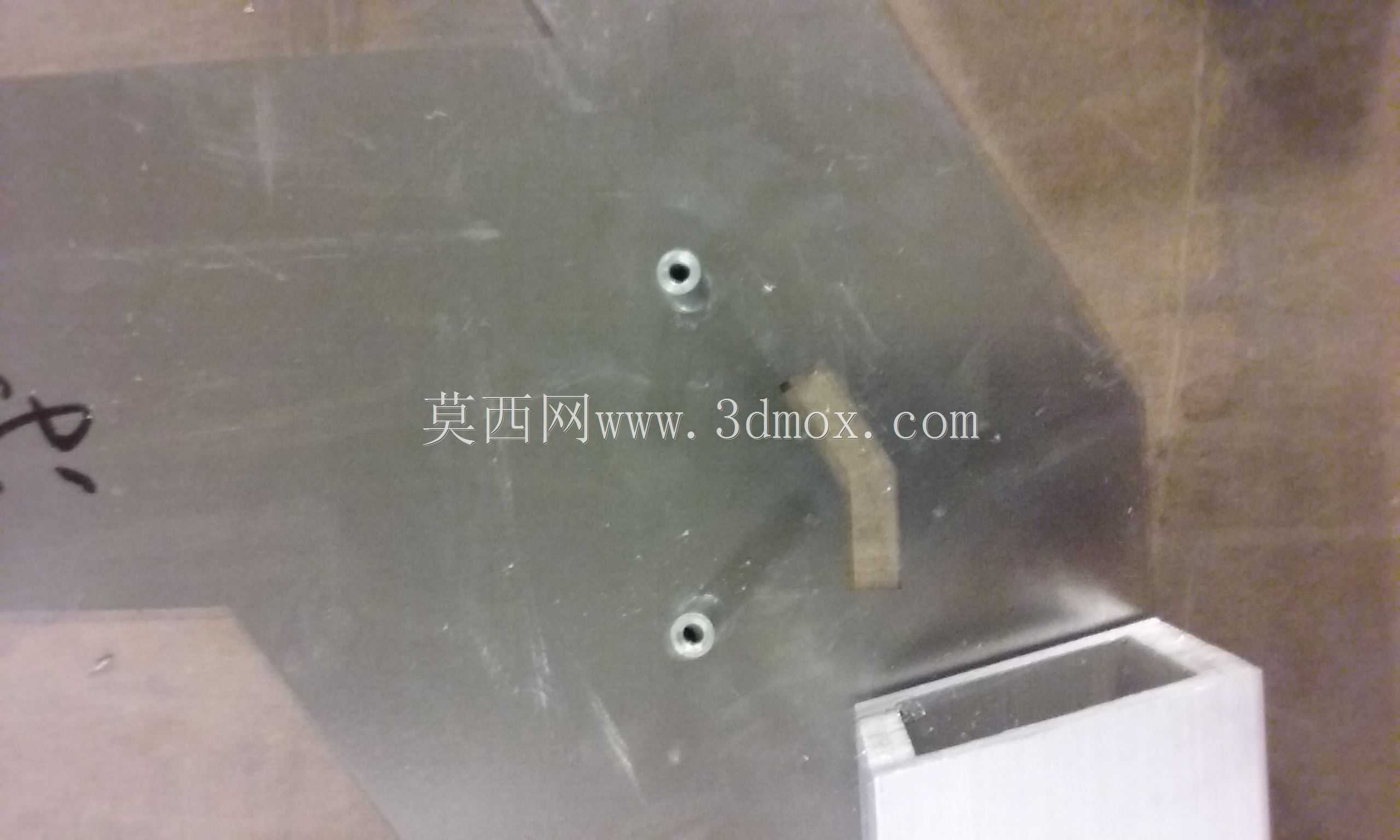

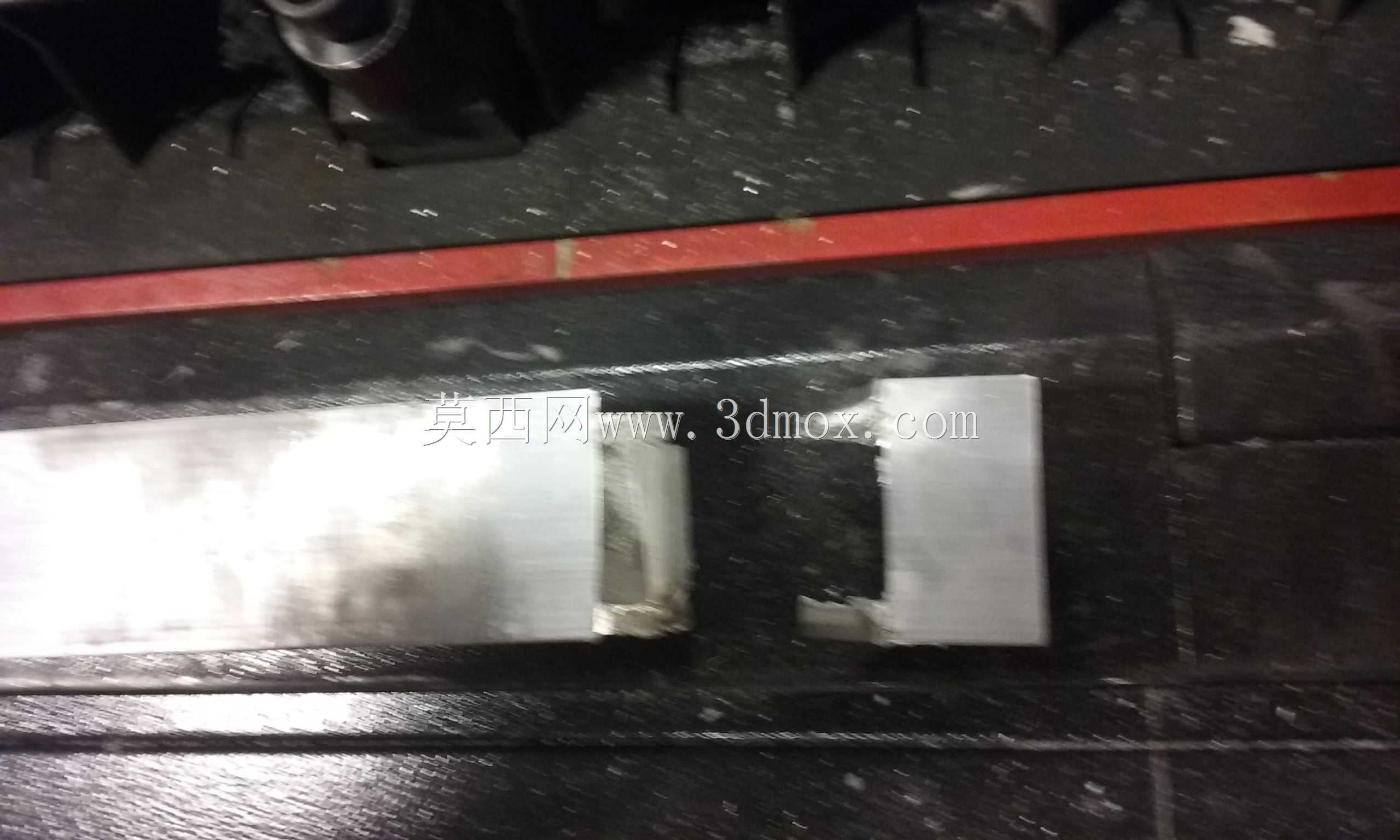

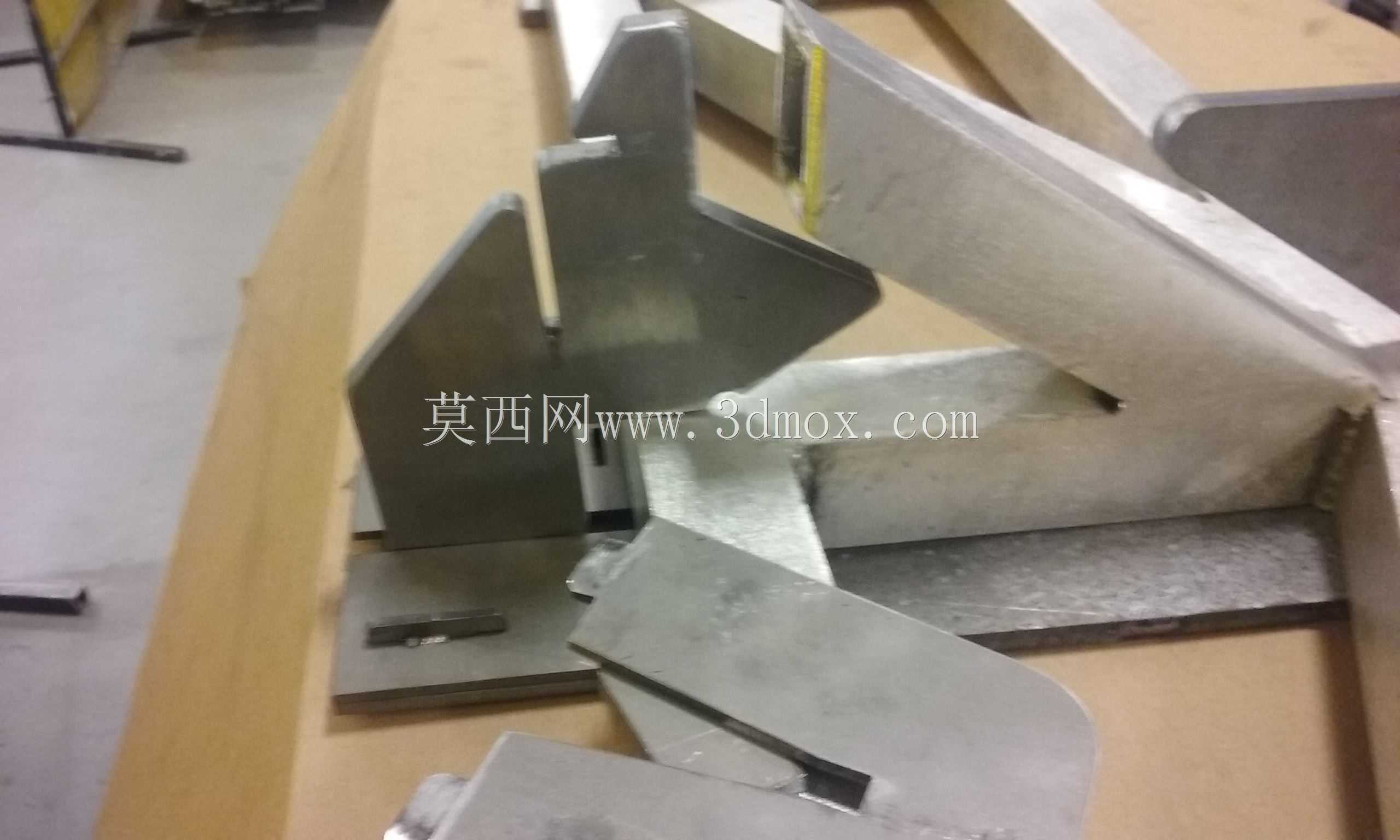

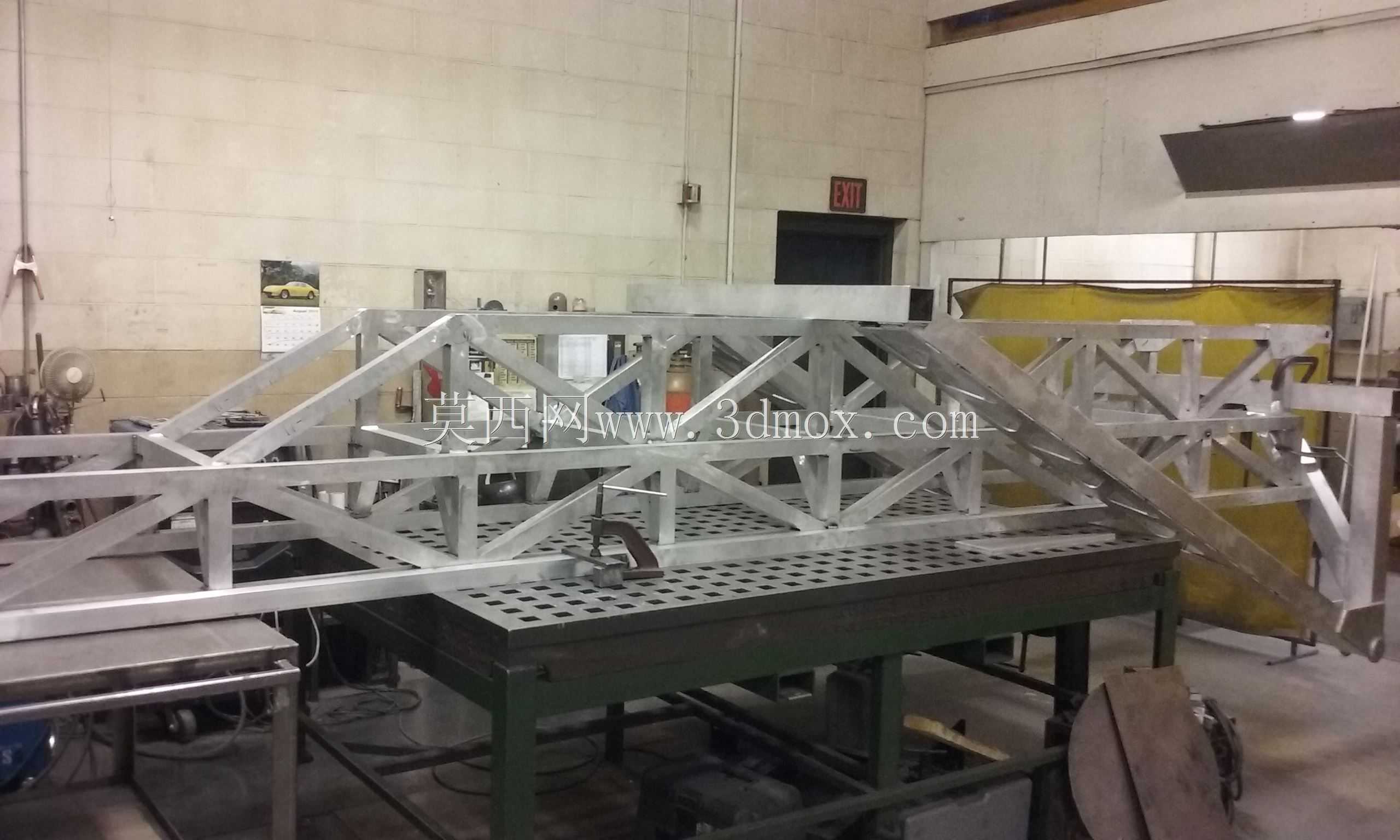

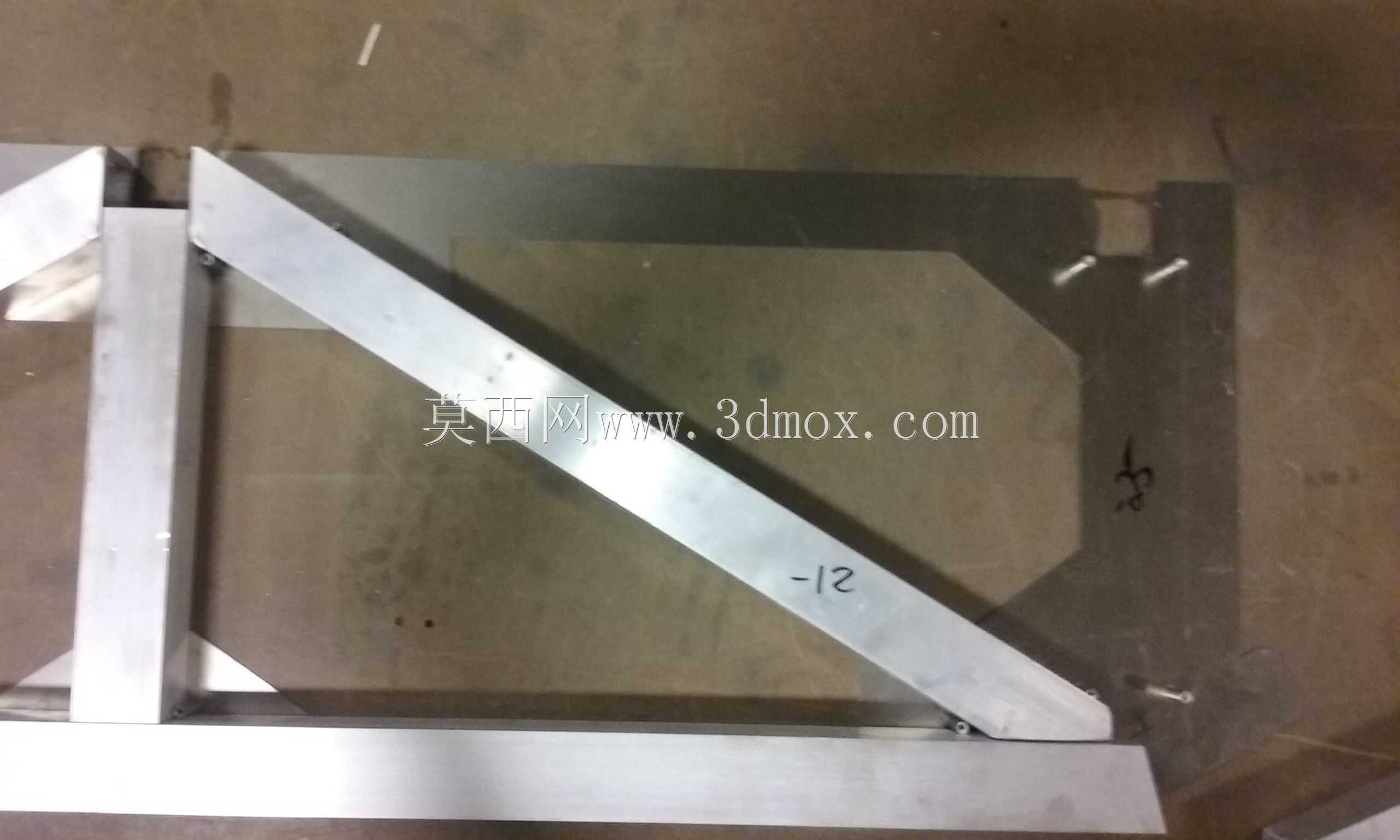

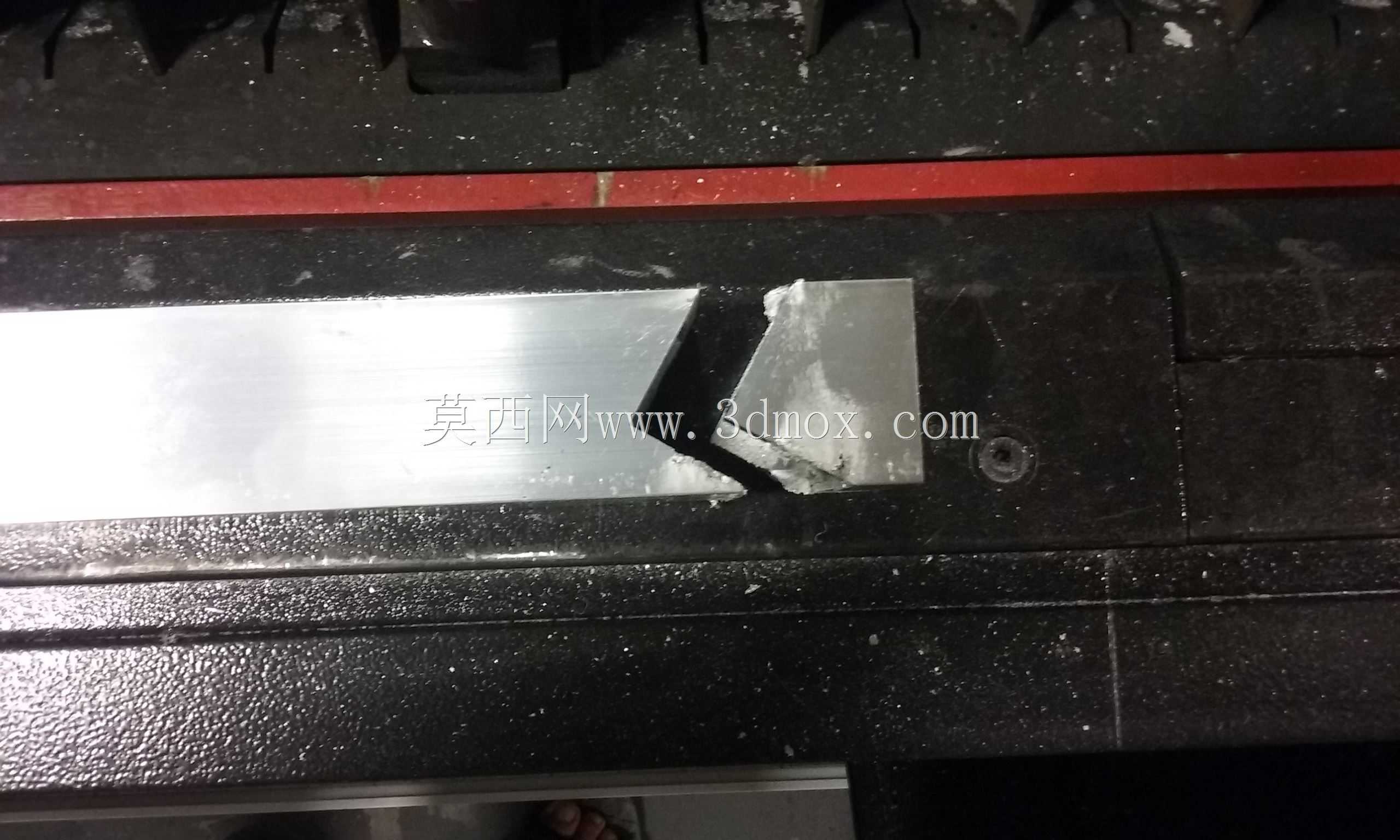

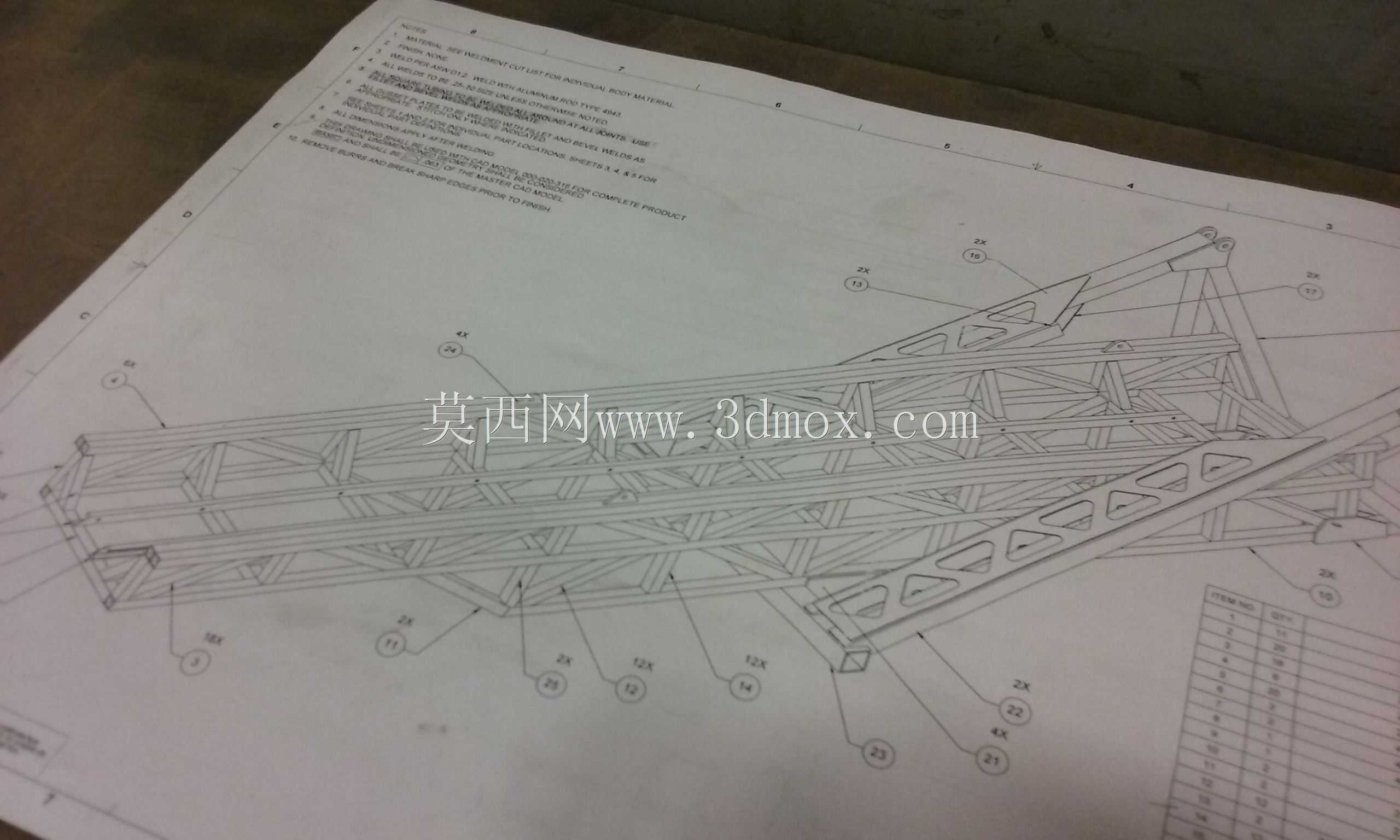

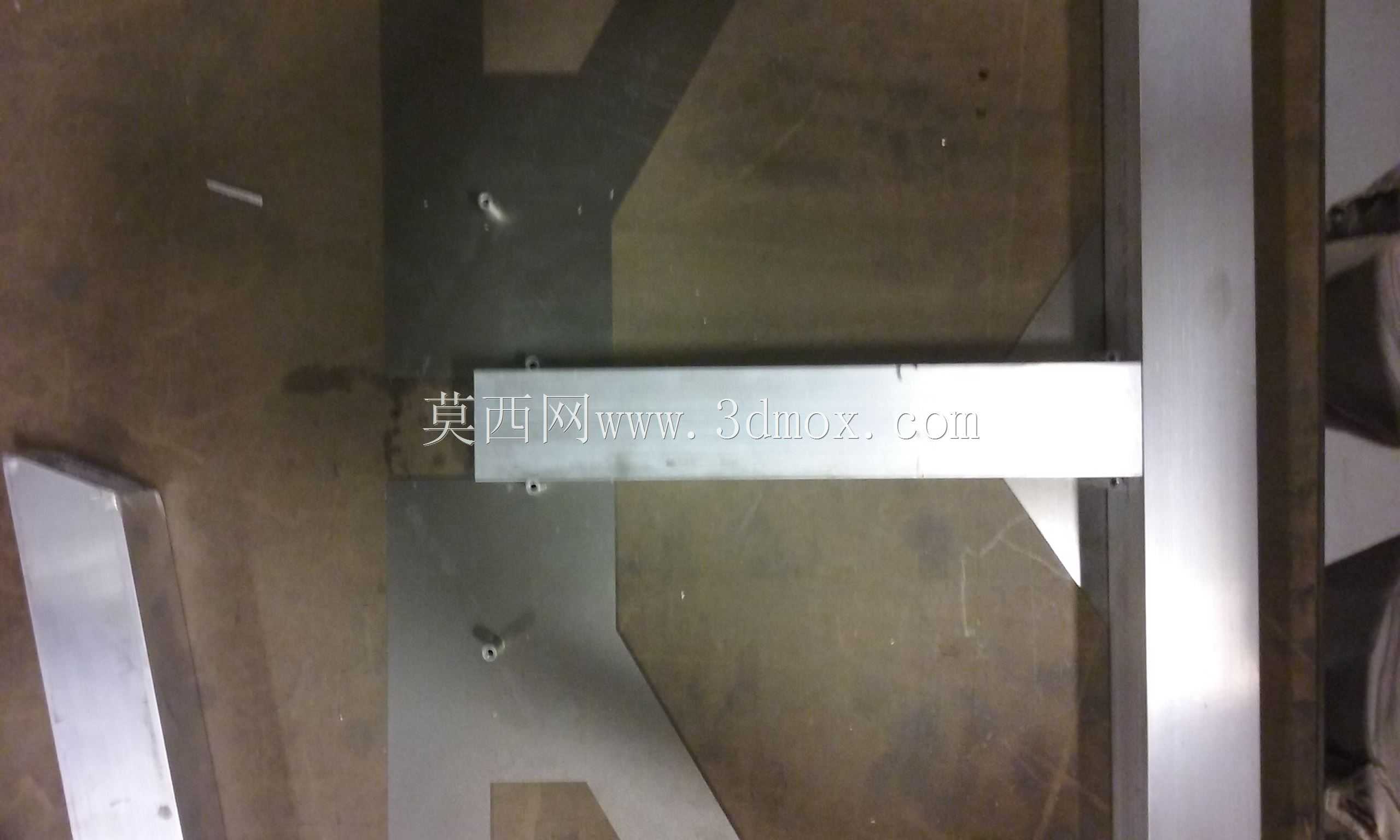

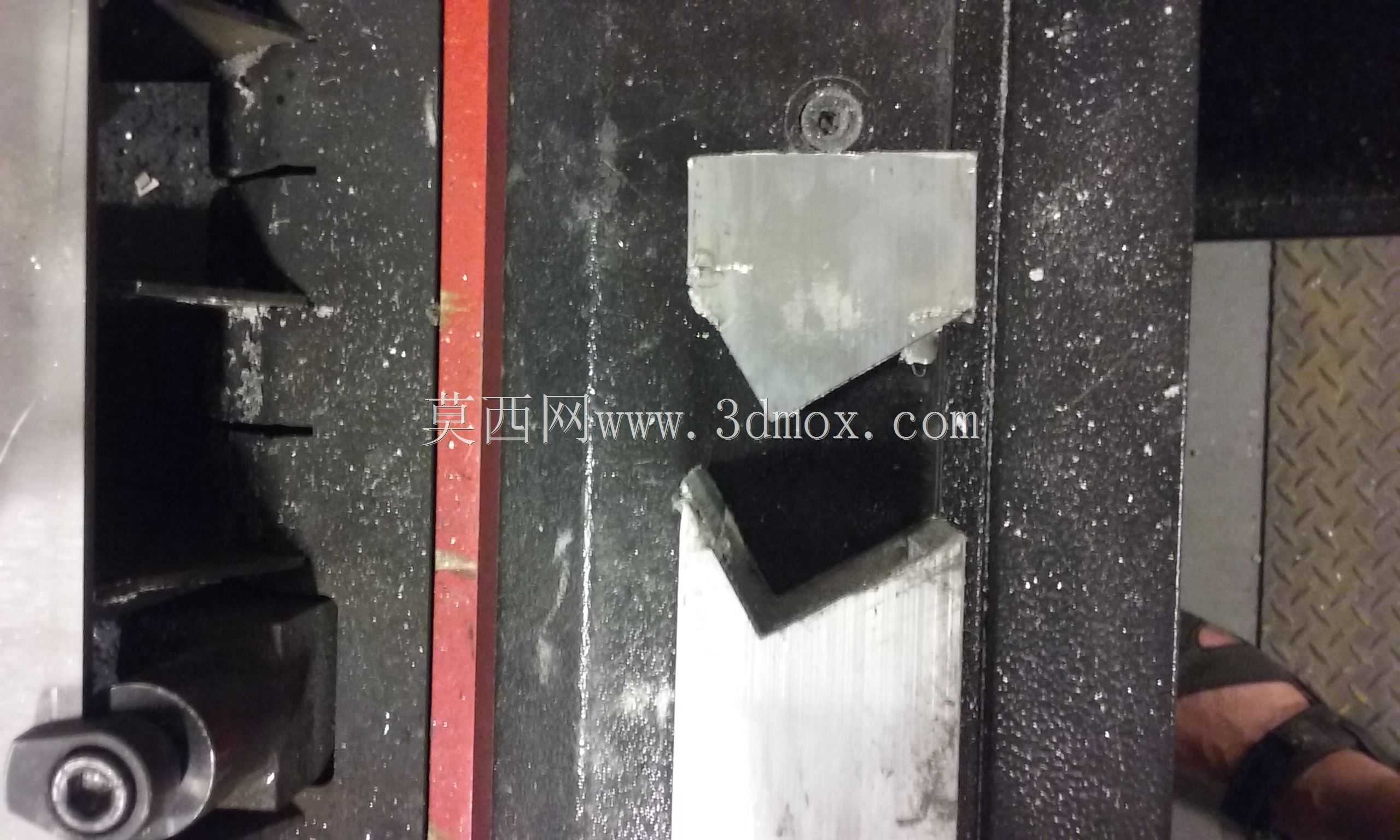

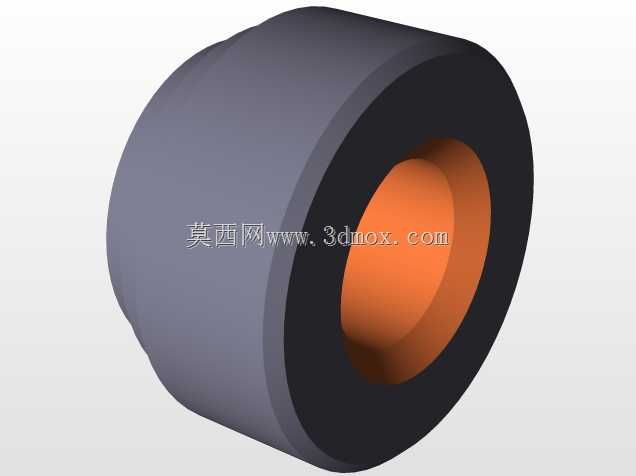

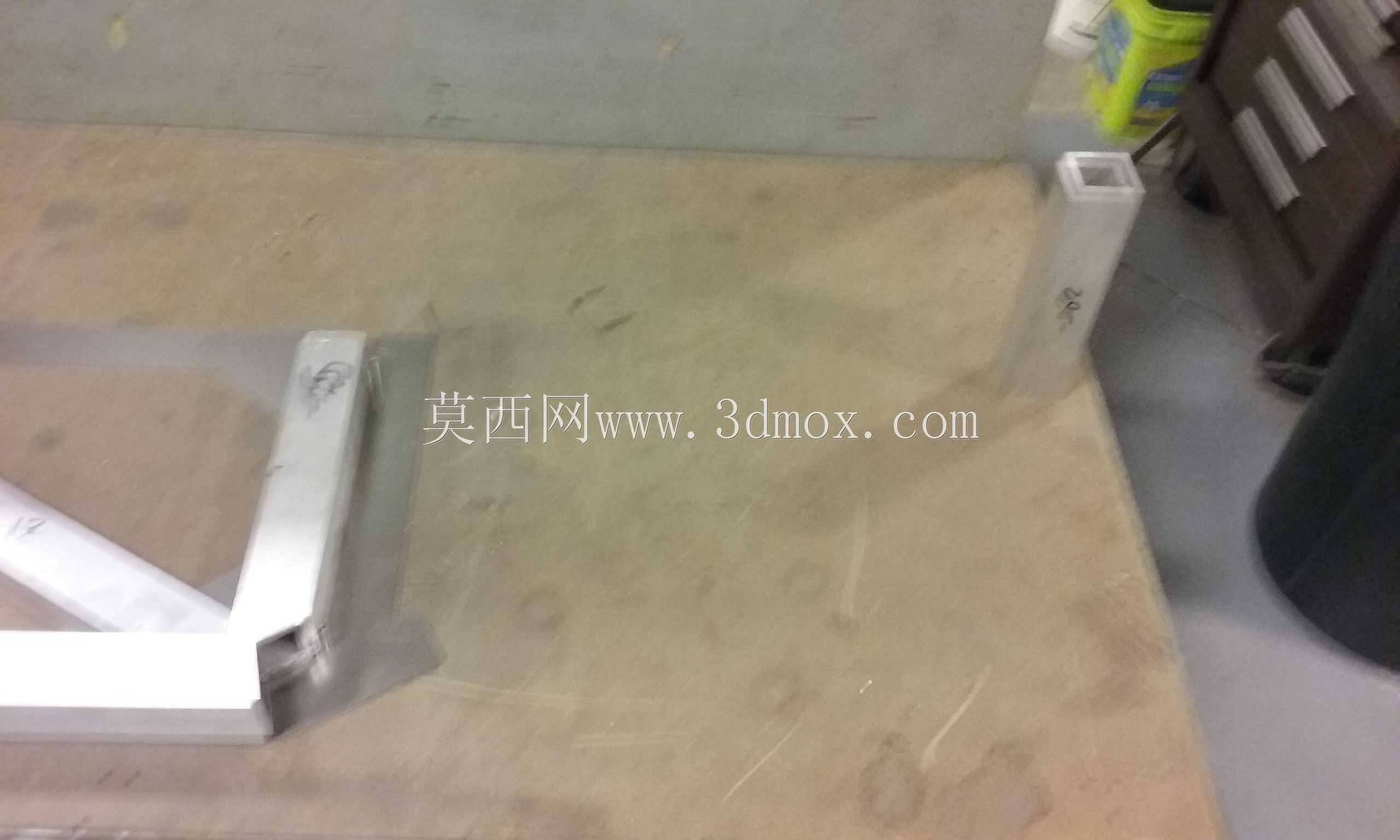

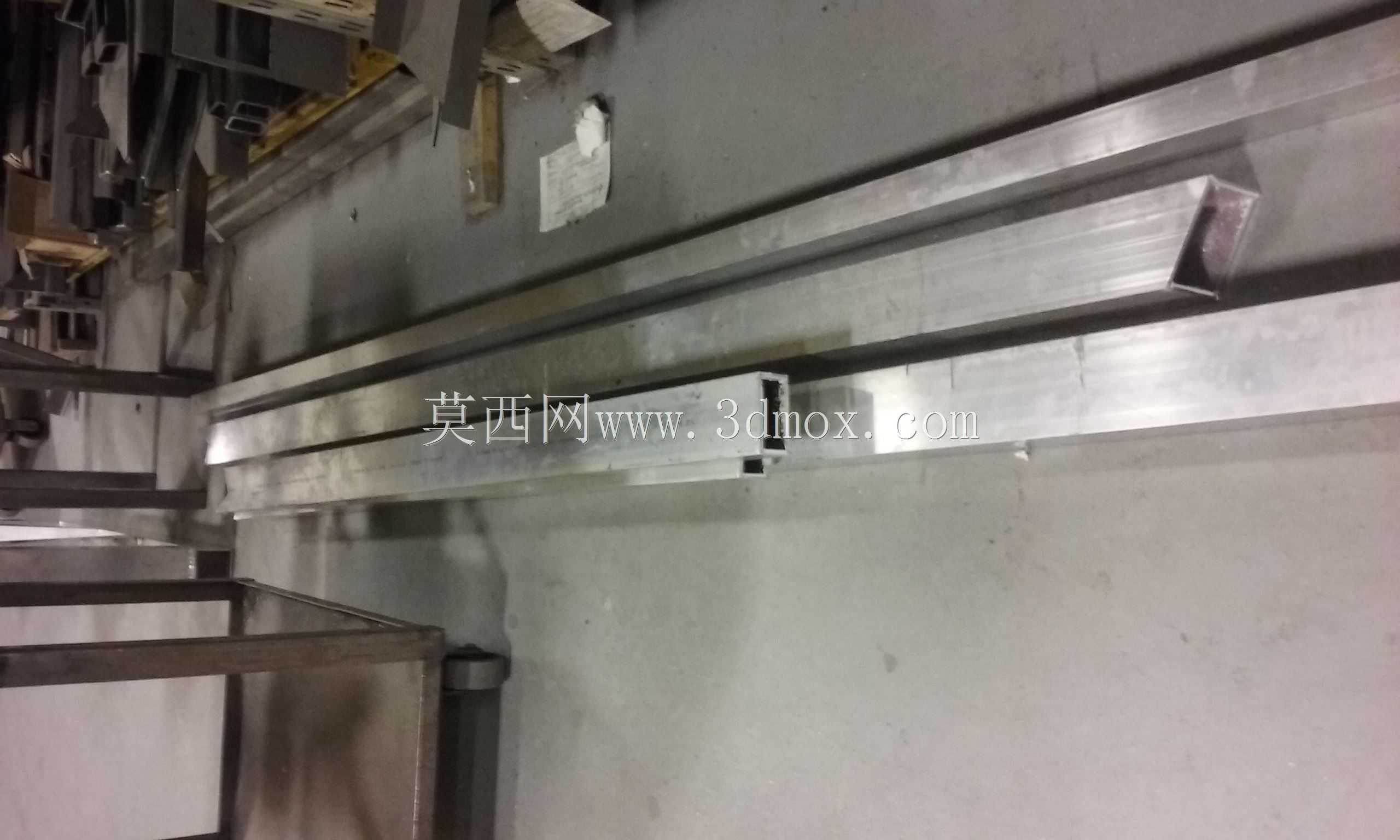

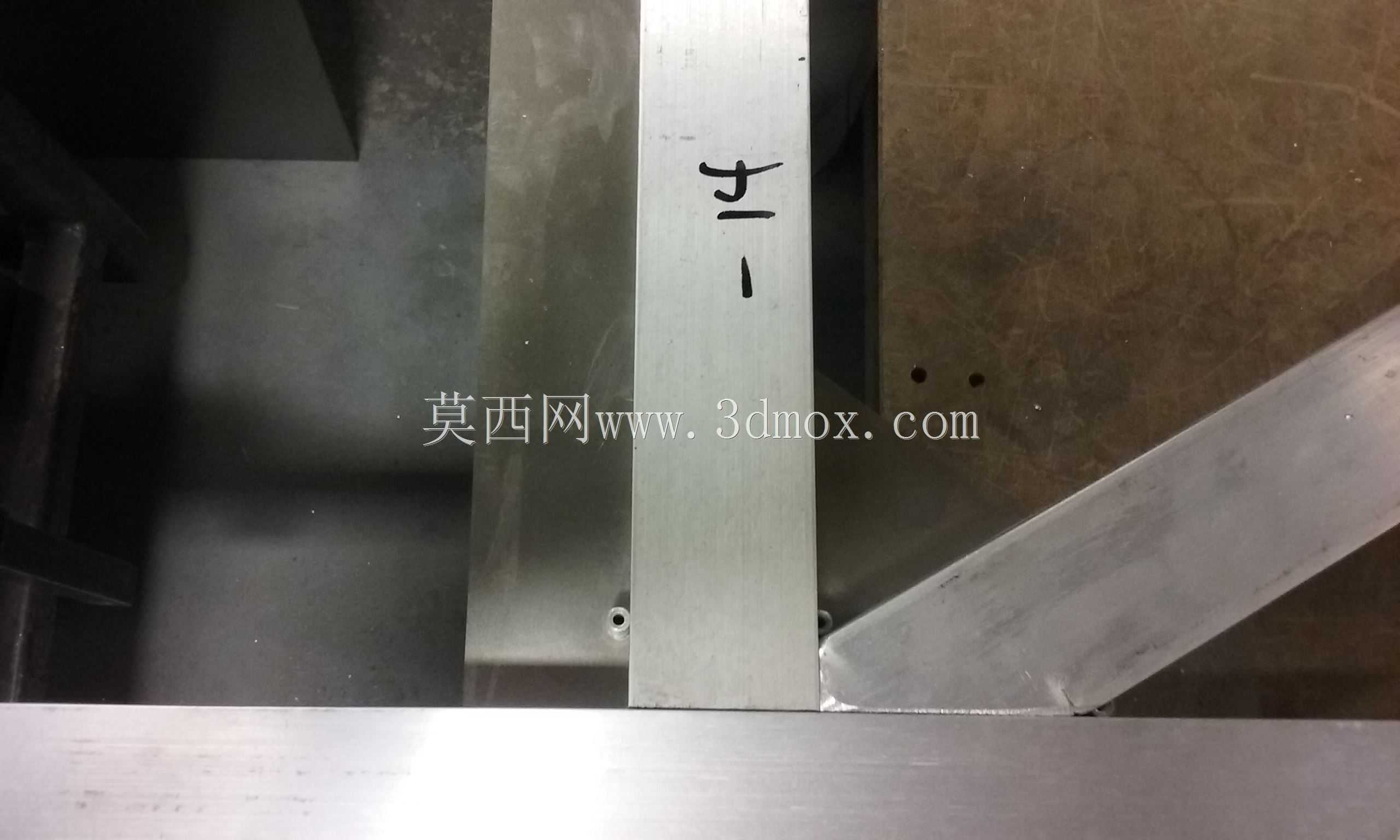

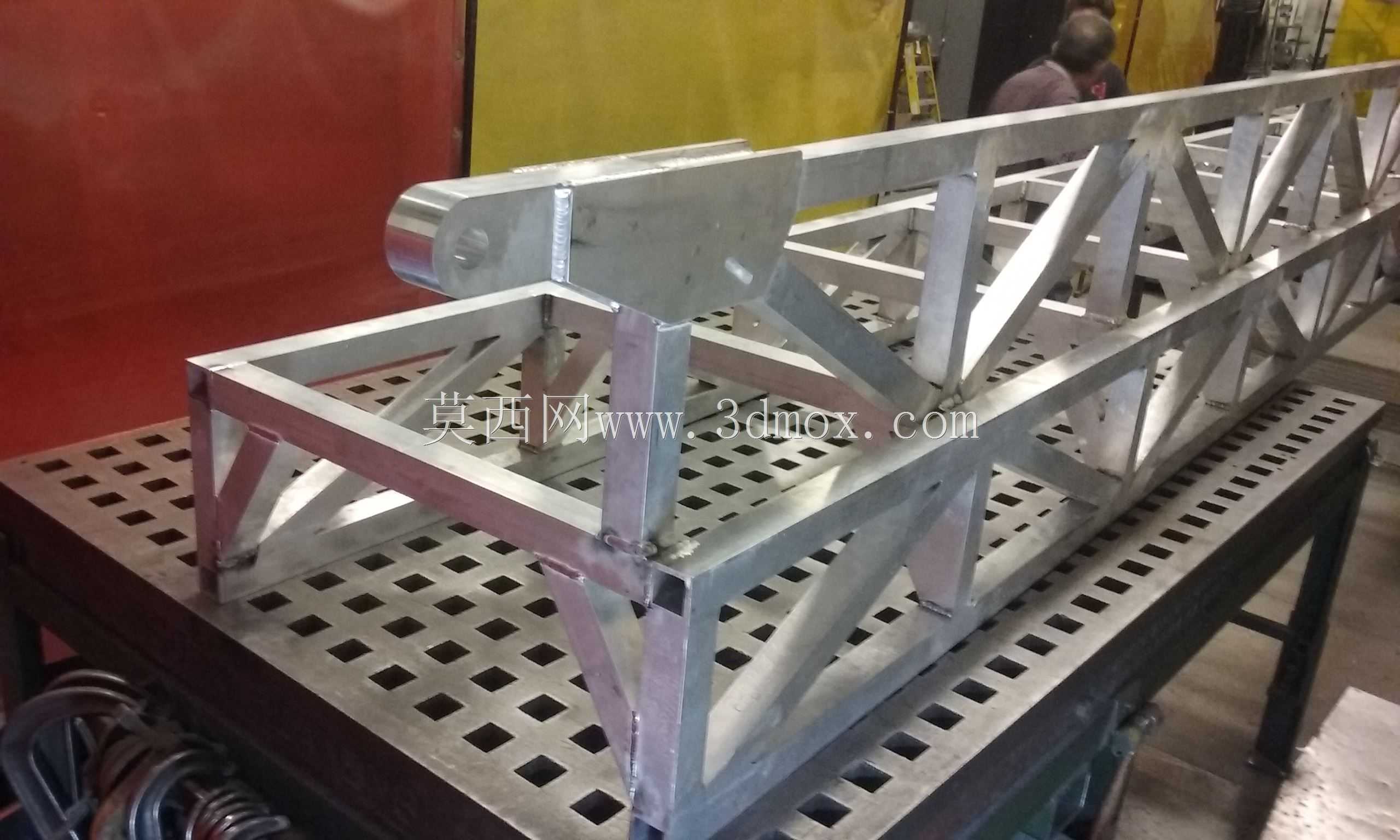

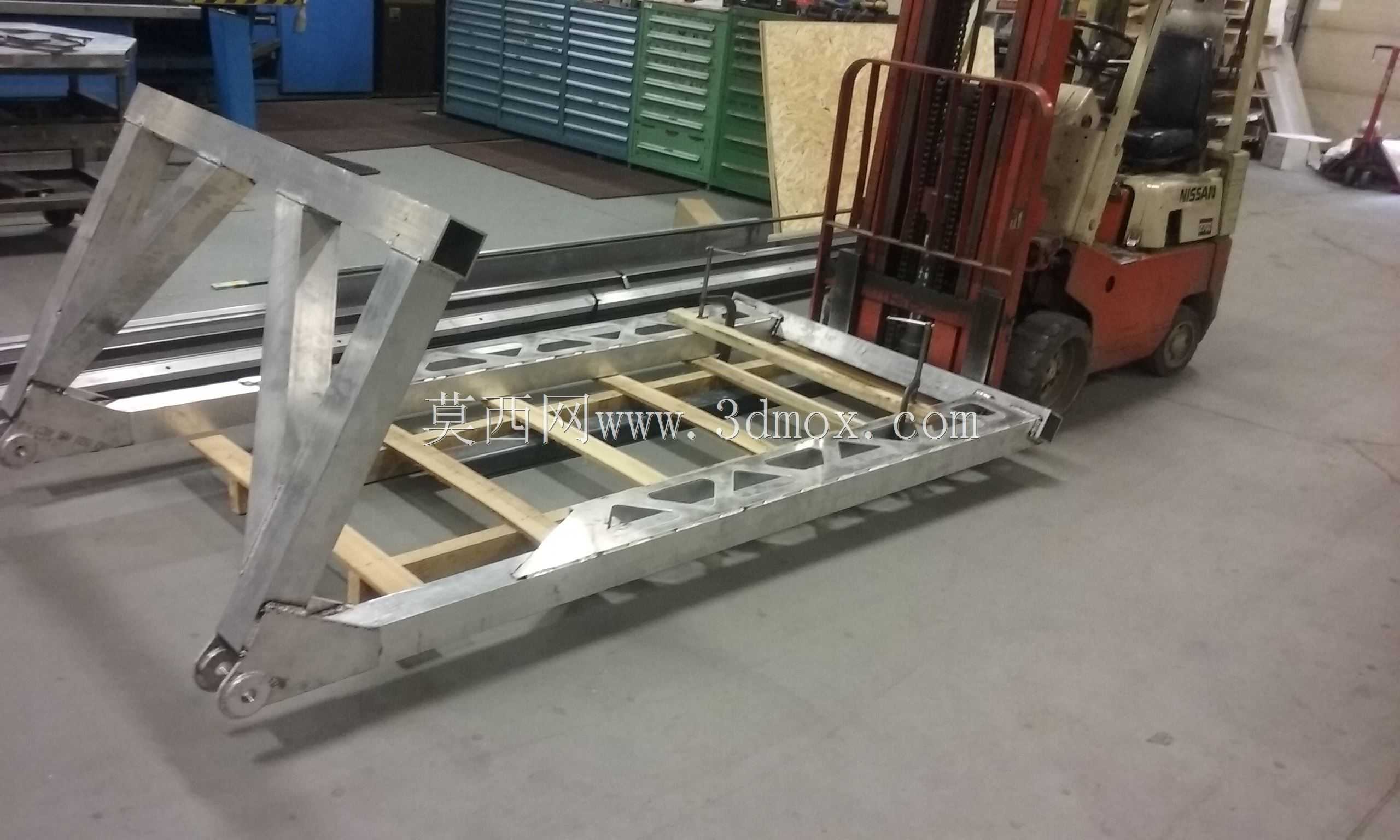

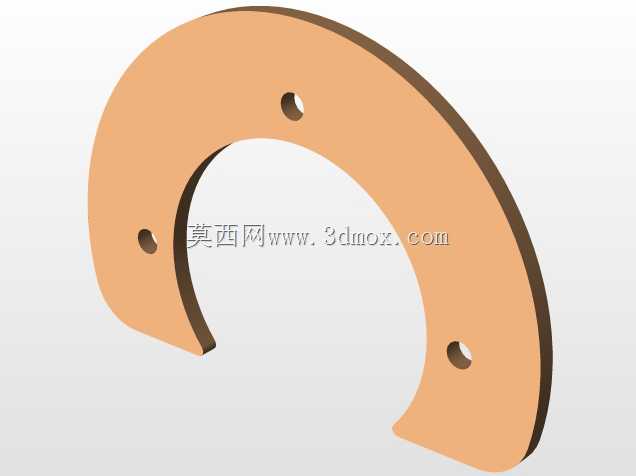

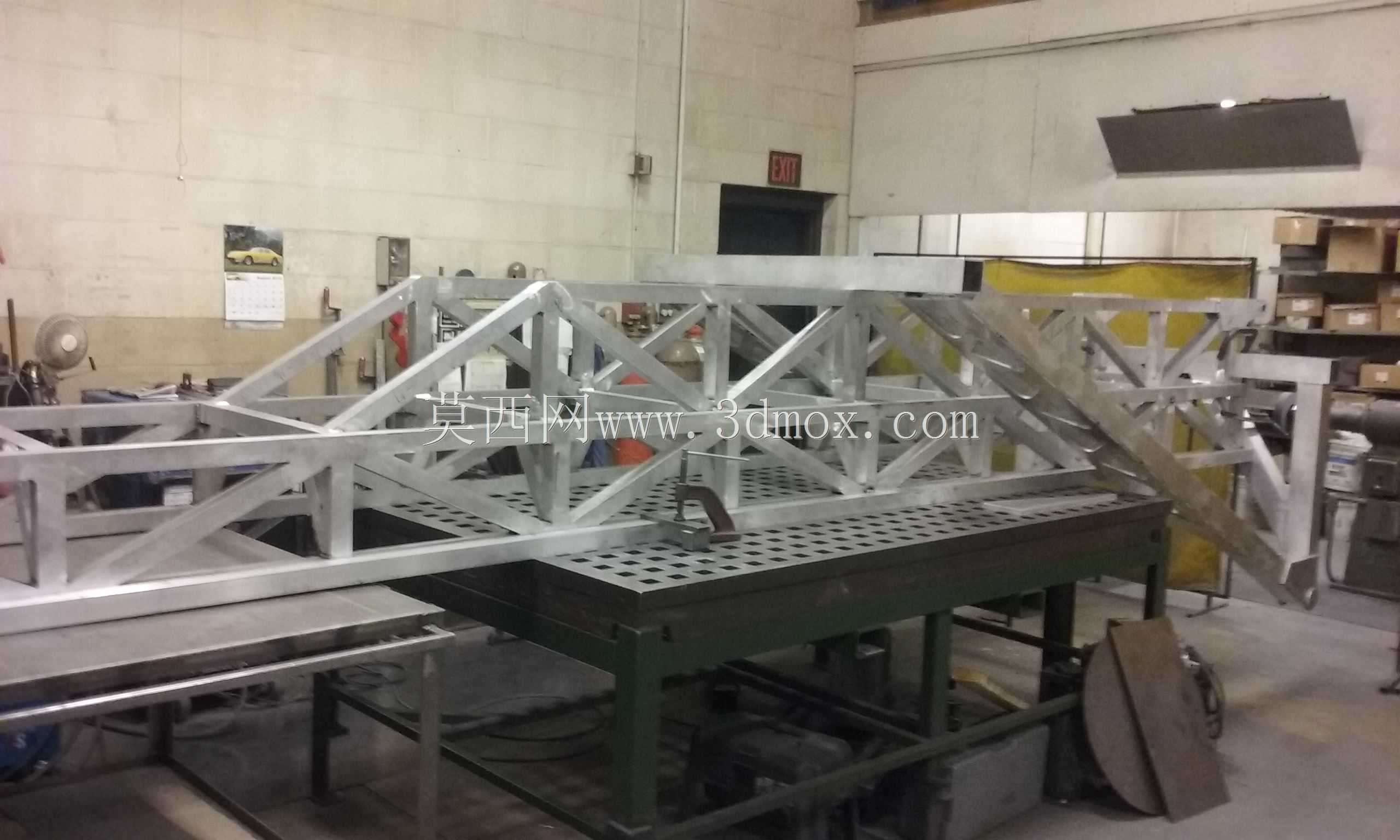

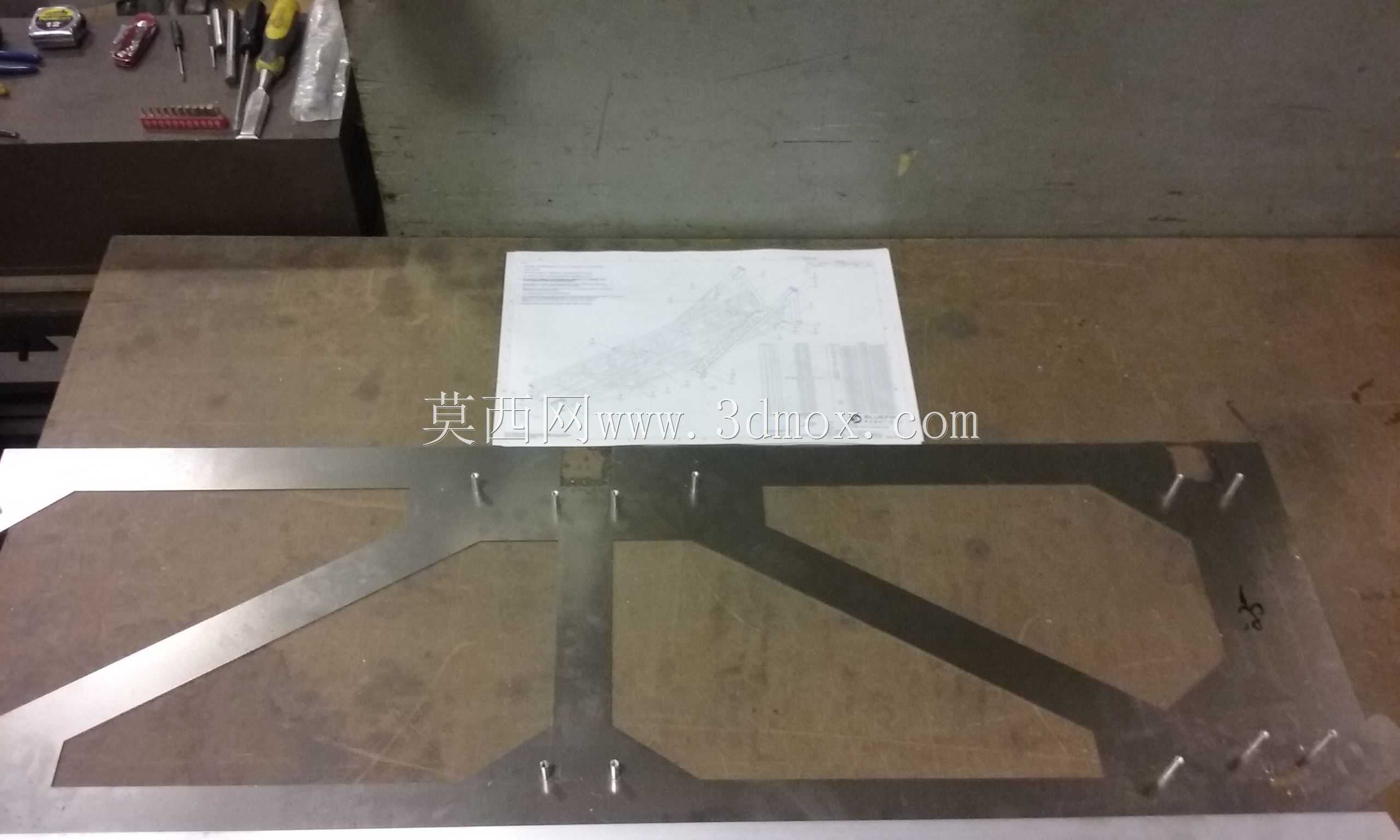

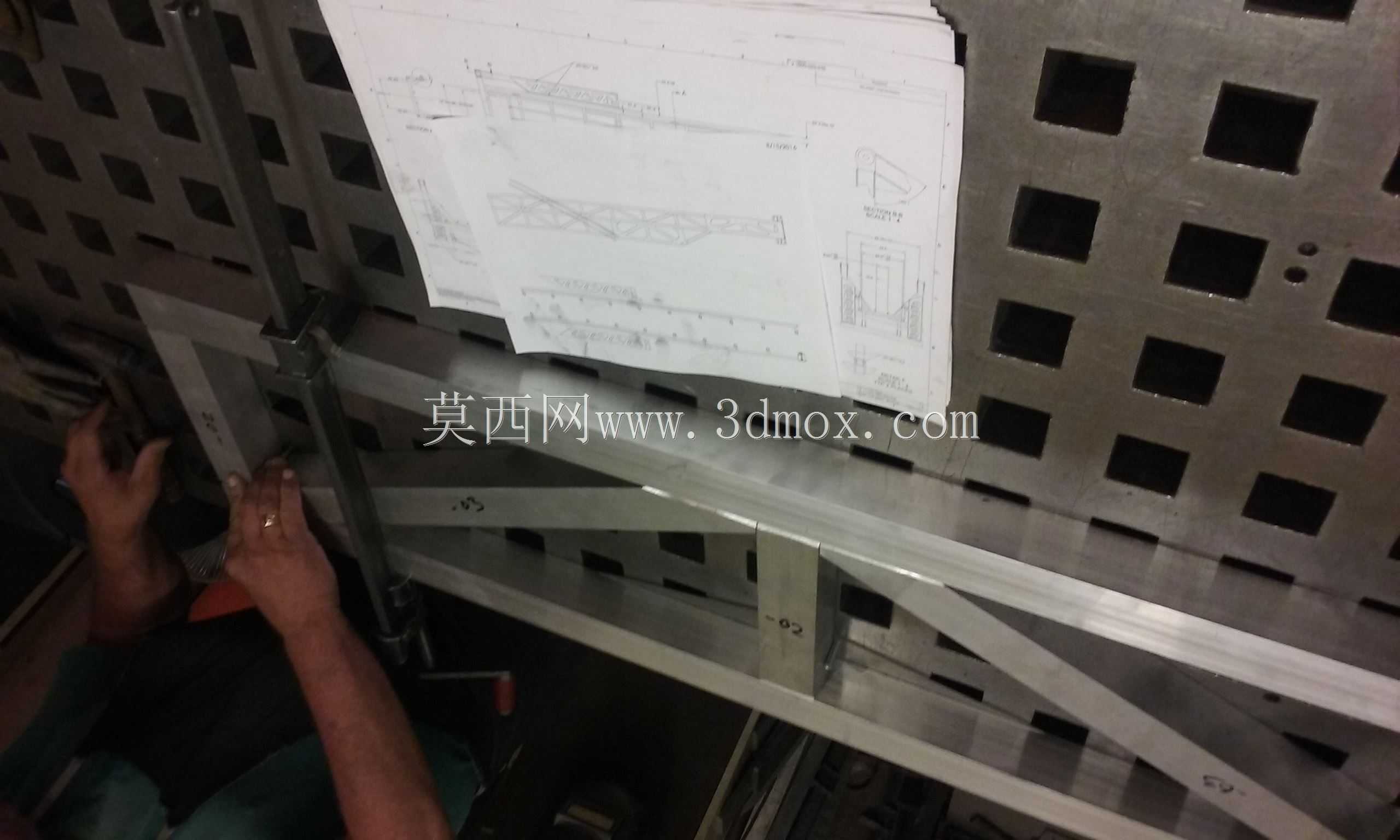

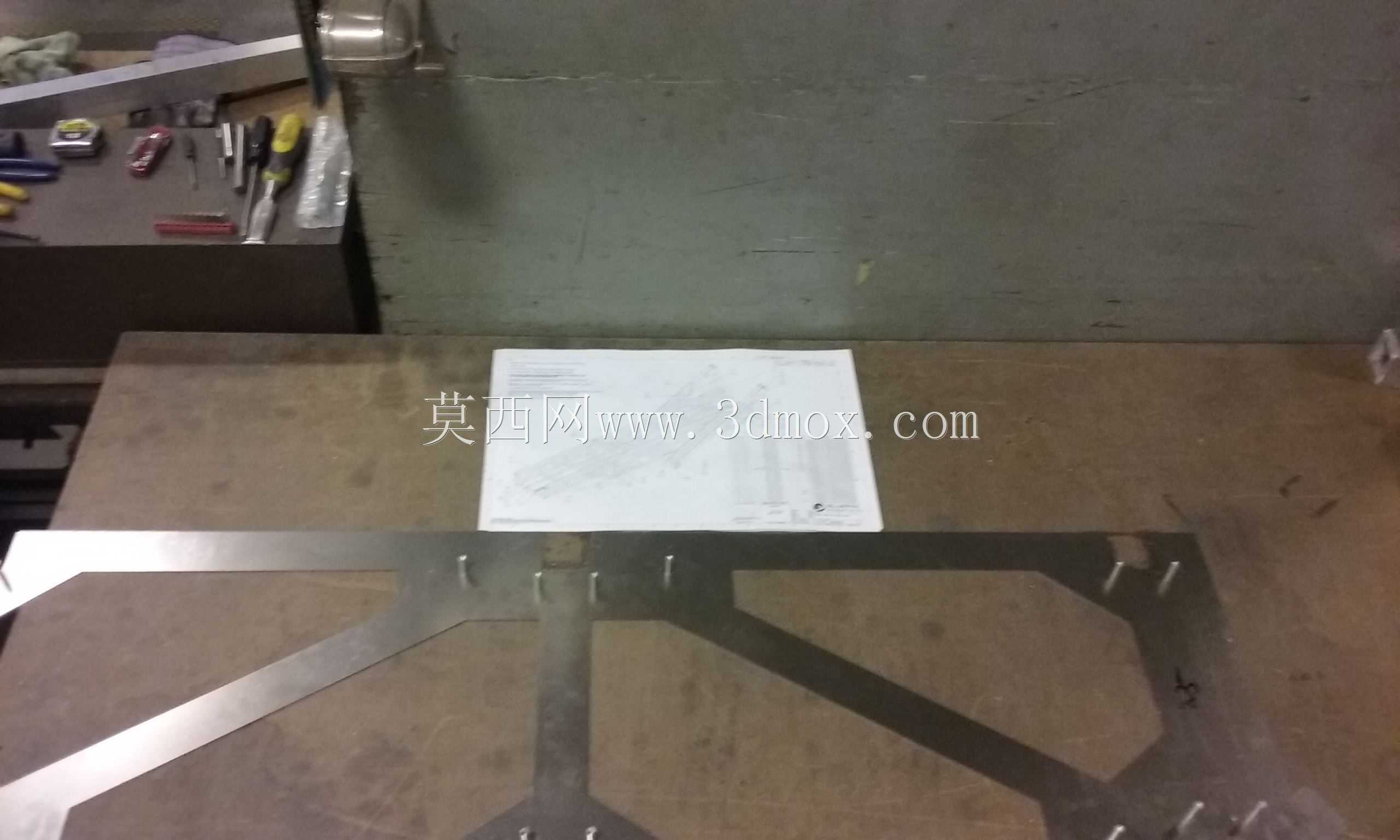

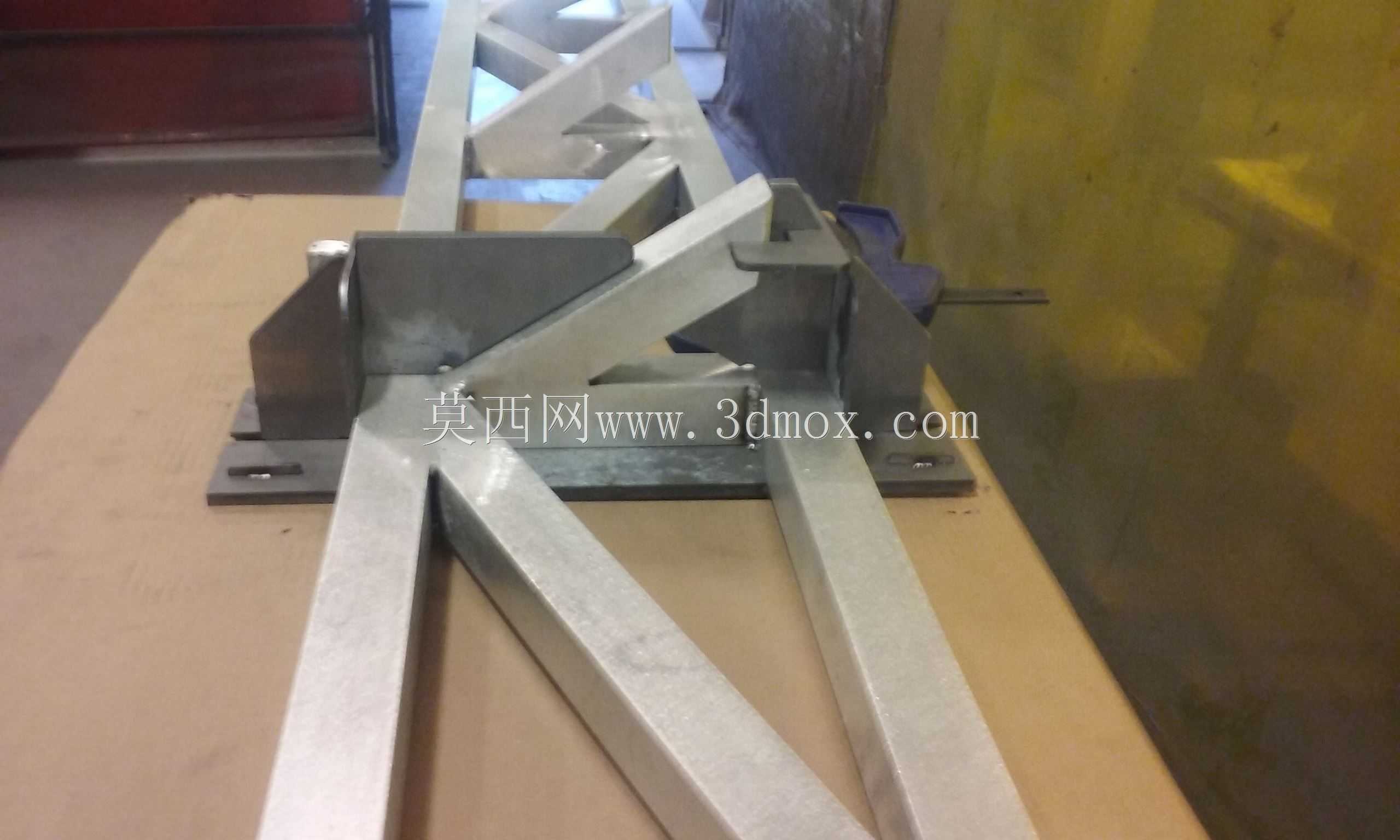

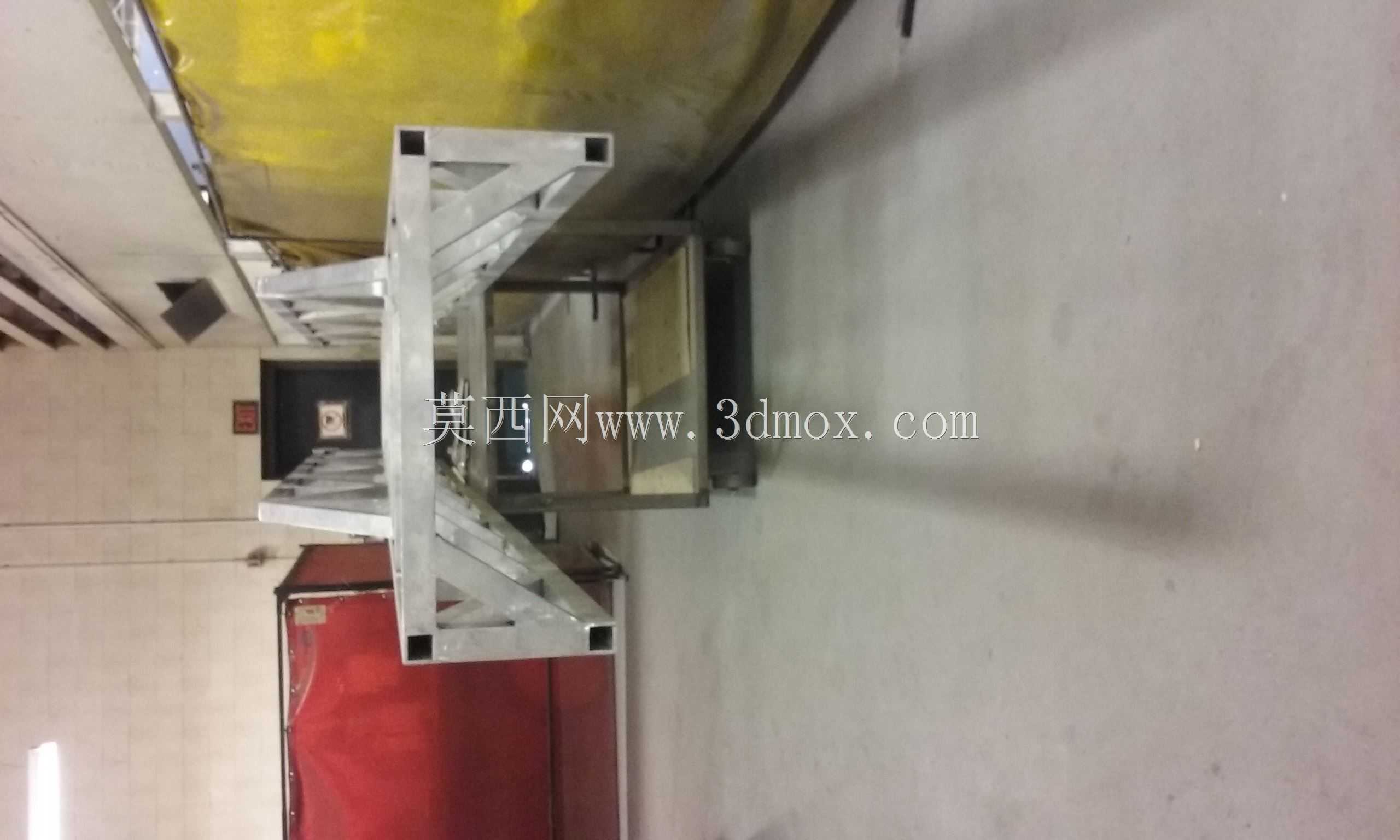

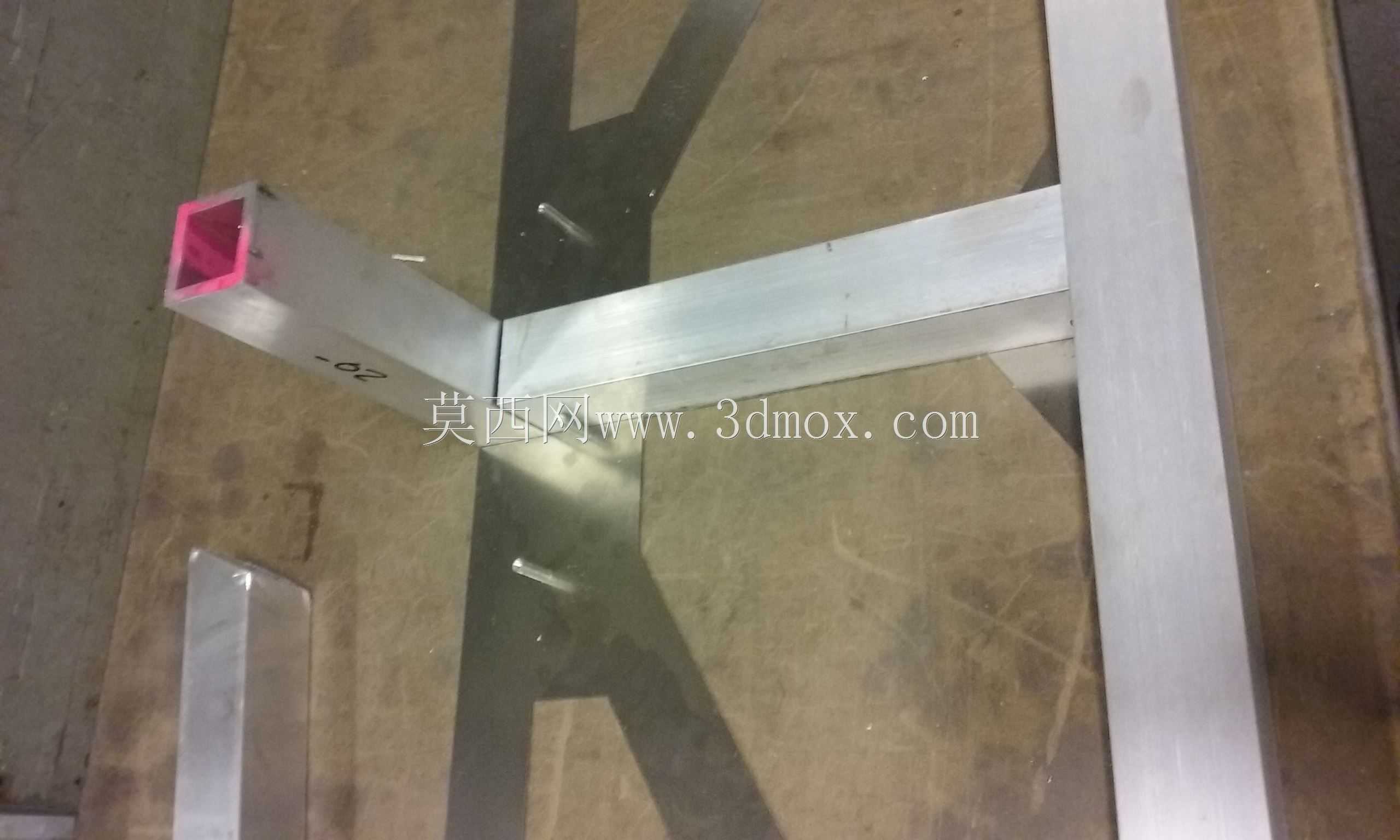

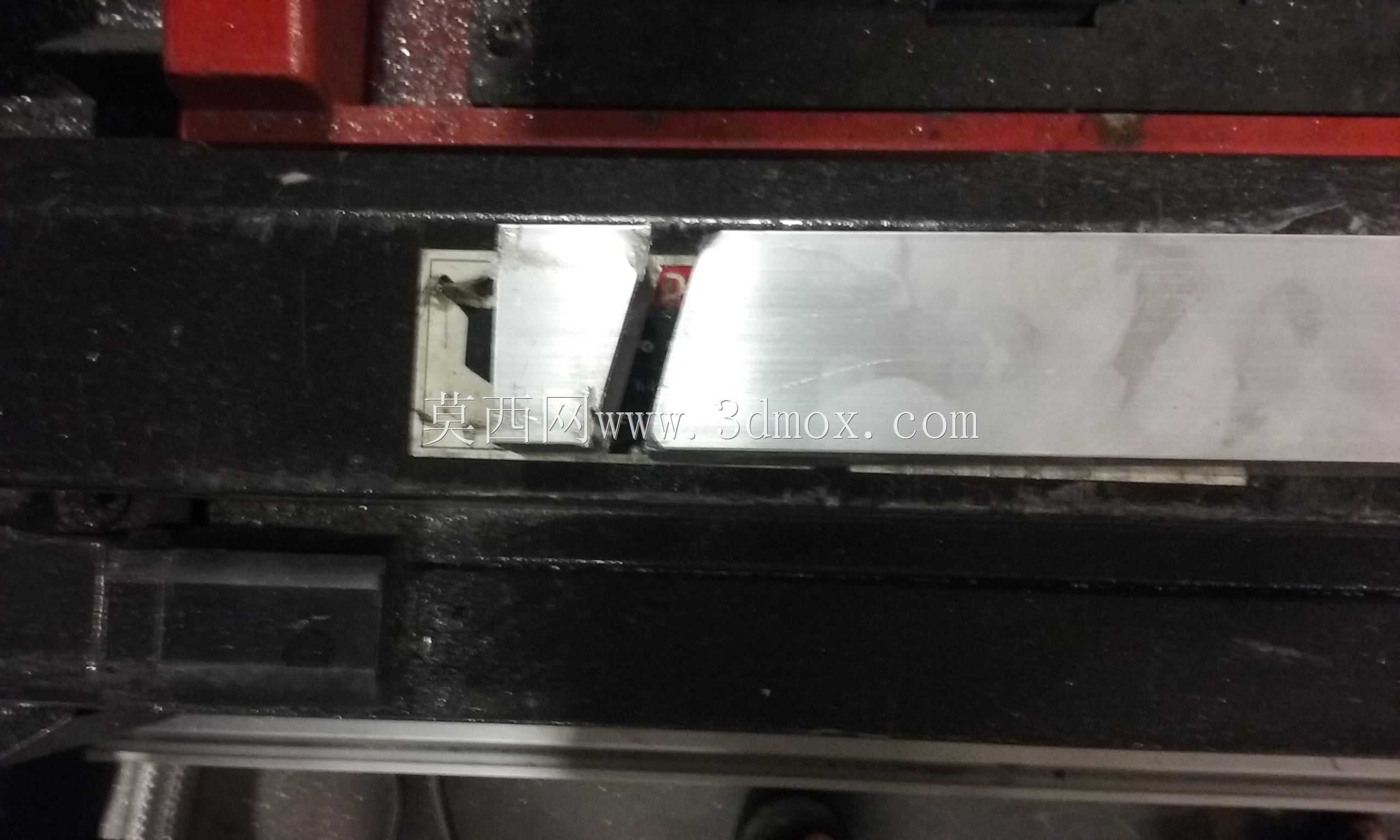

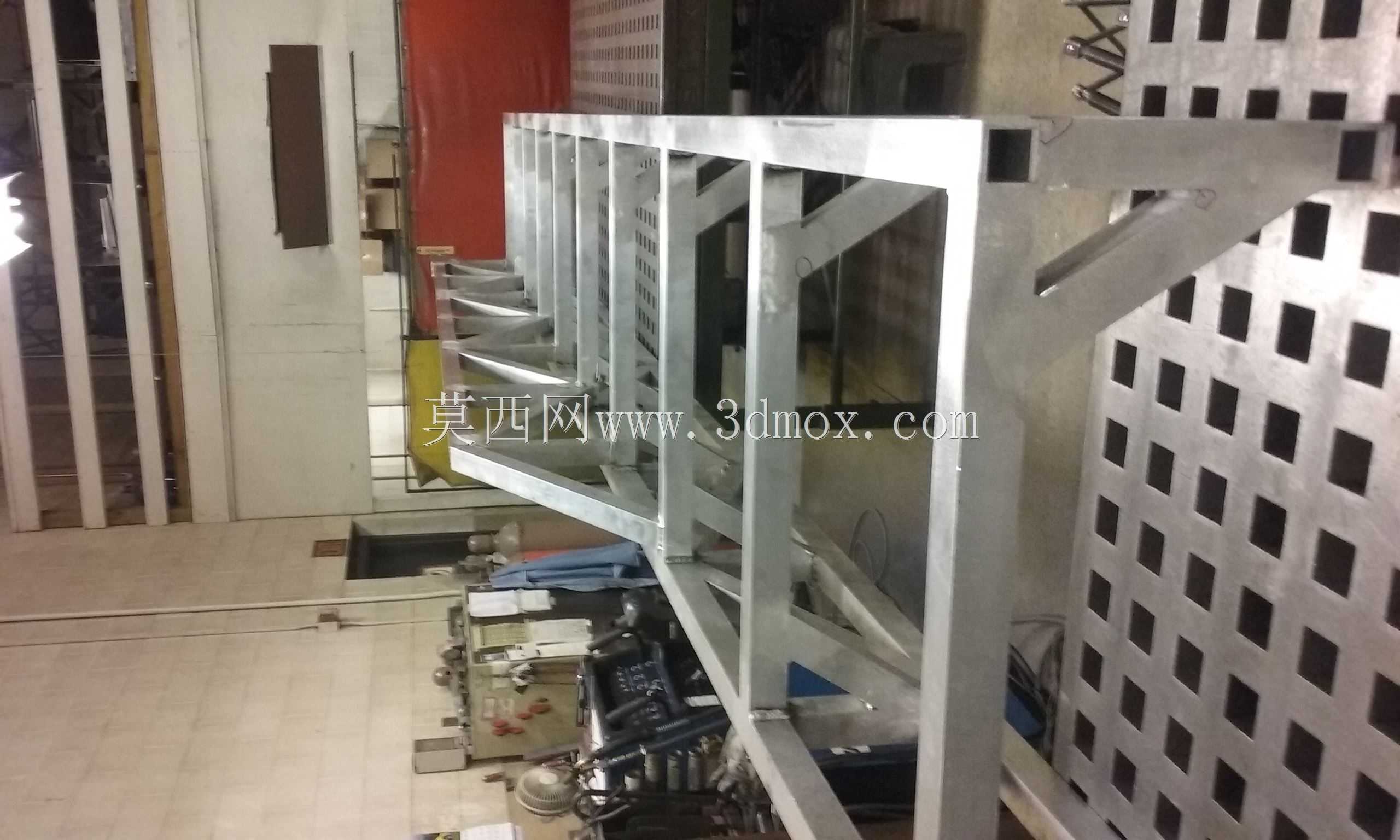

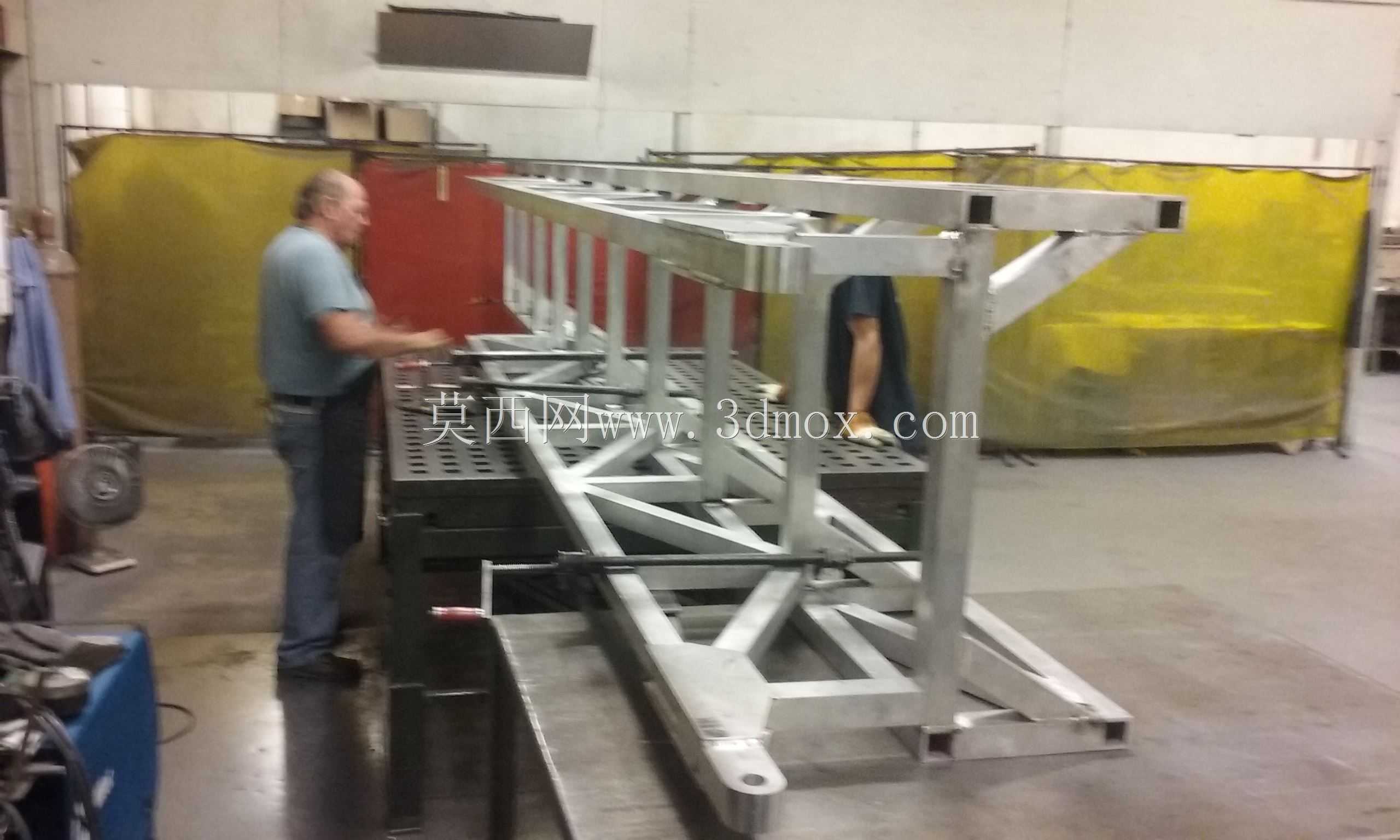

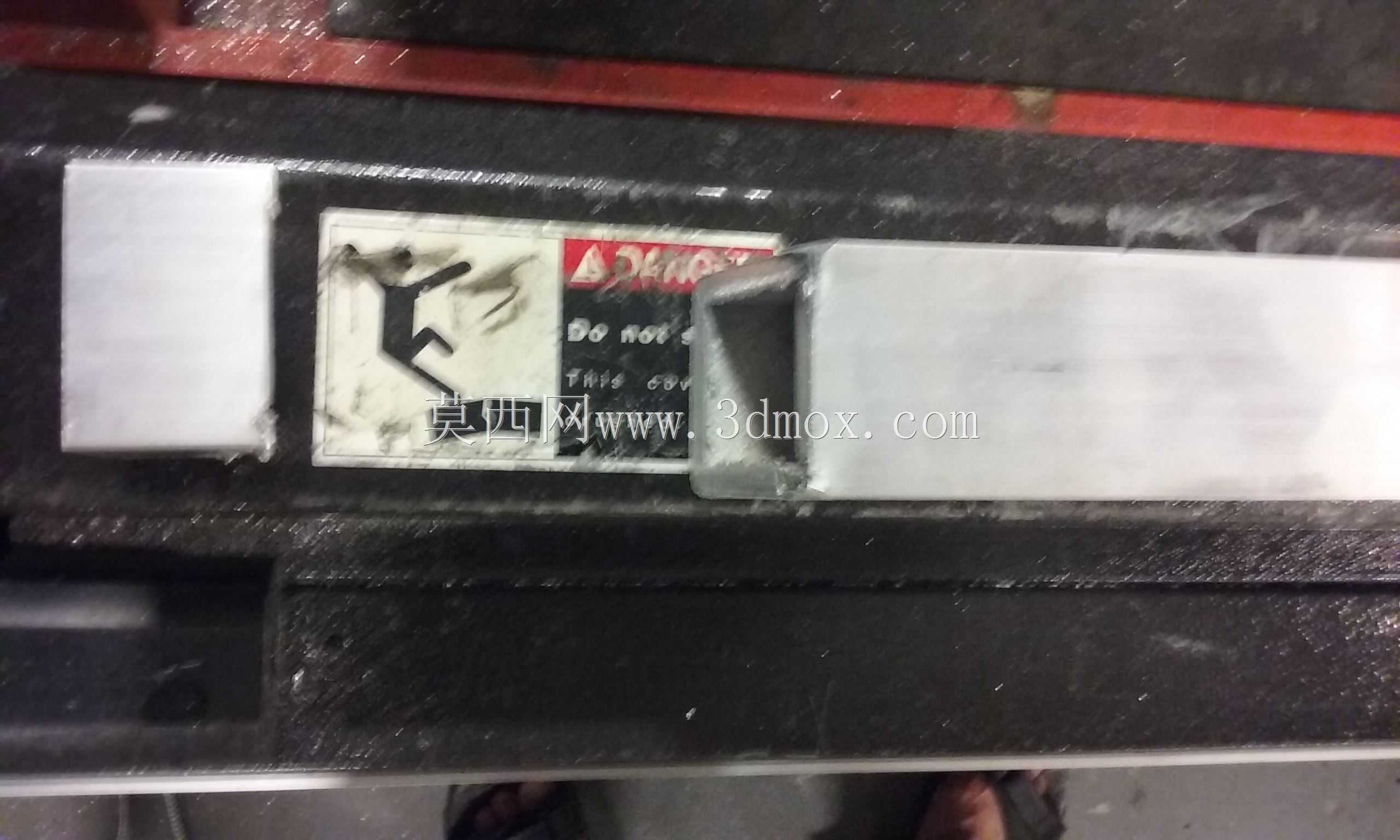

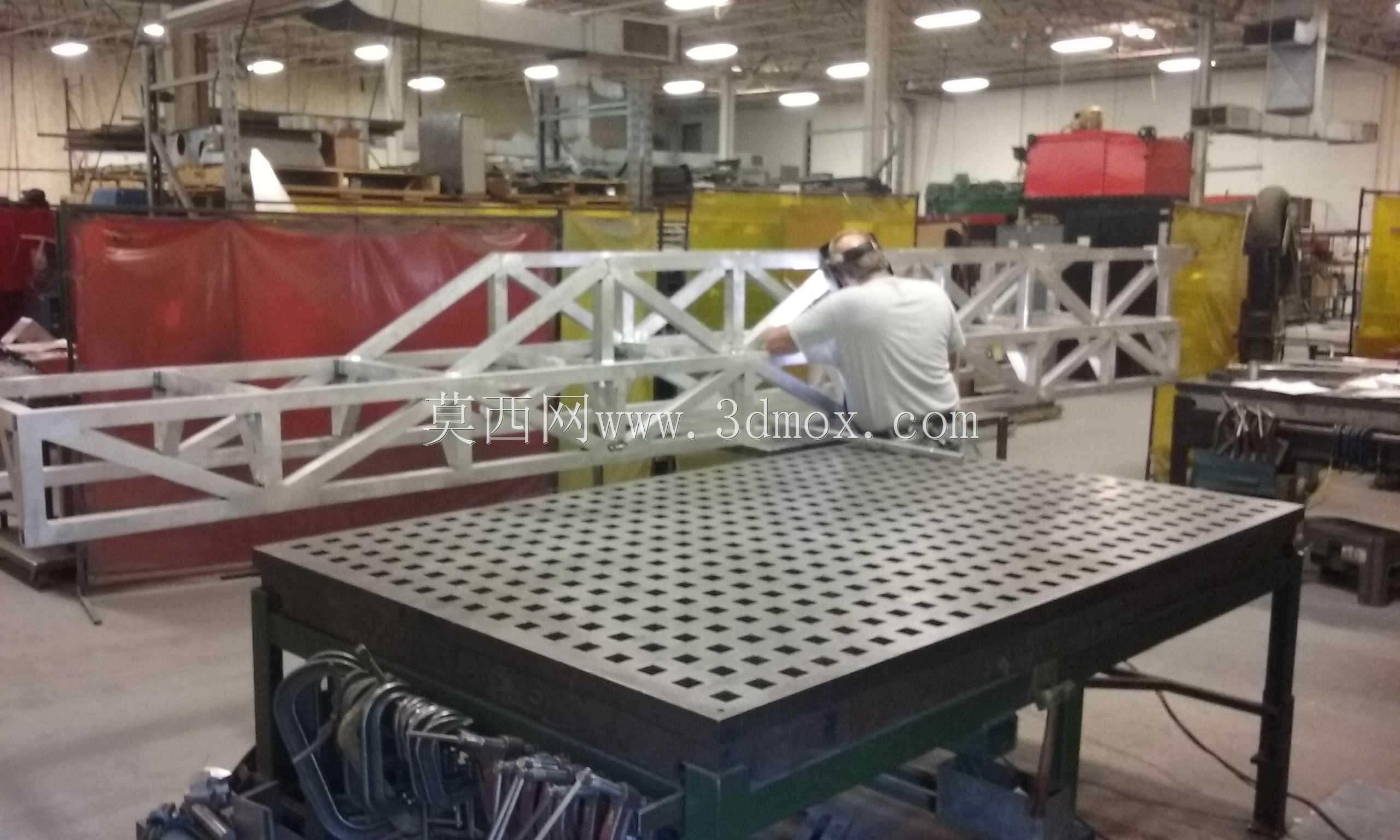

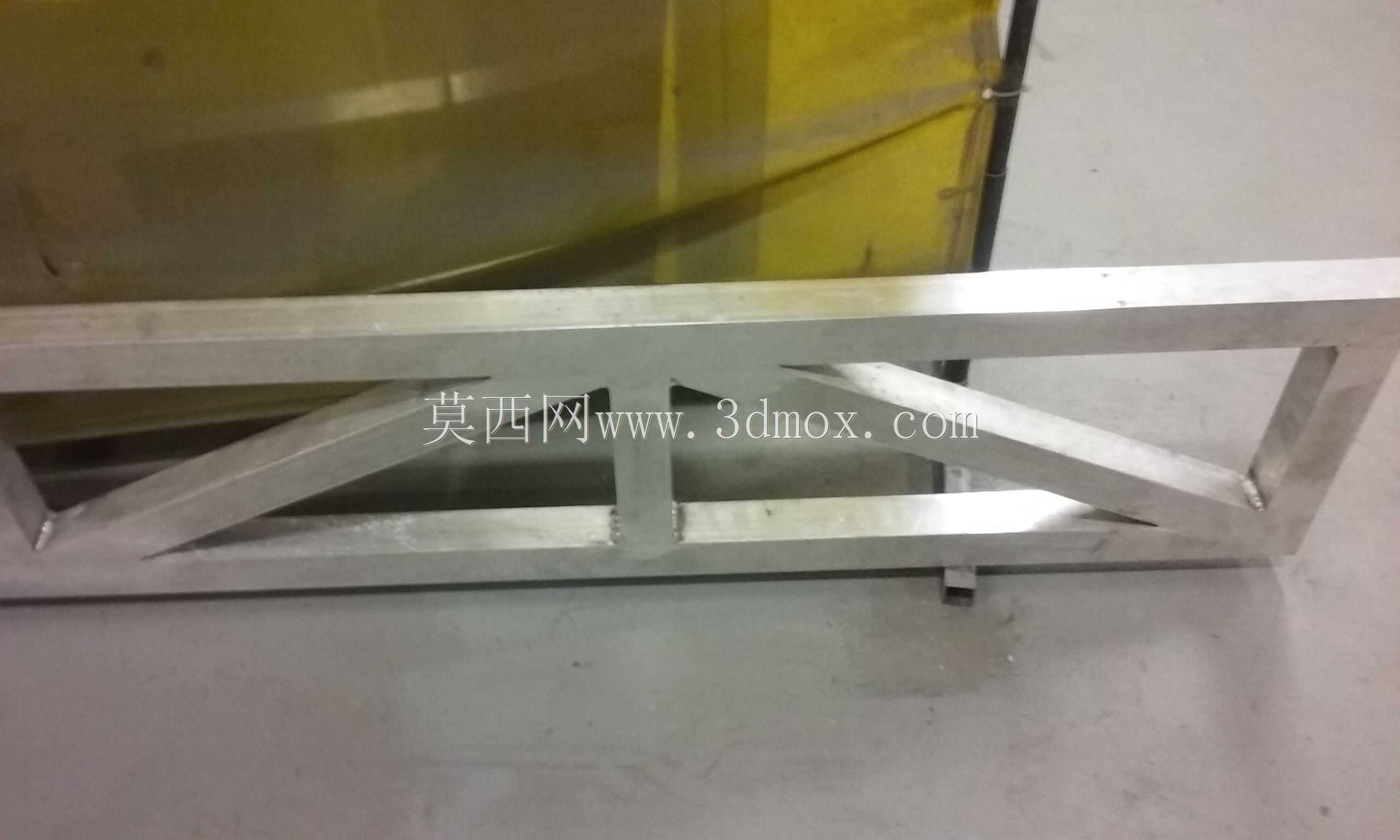

这套激光夹具组件是面向CO2激光管材加工场景开发的专用工装，核心适配阿玛达系列激光加工设备的作业需求，主要解决常规激光设备加工长管、异形管时无法实现周向连续加工、夹持定位精度不足的痛点，在五金管材加工、金属构件预制、定制管件生产等场景中，可大幅提升管件激光切割、刻蚀、开孔工序的加工效率与成品一致性。整套组件采用对称式双端支撑搭配中间多组定位座的结构布局，两端的支撑座承担管件的轴向承载与旋转驱动对接功能，中间的多组定位卡座可根据待加工管件的长度、管径灵活调整安装间距，适配不同规格的圆管、方管以及异形截面管材的夹持需求，避免长管件加工过程中出现的挠曲变形问题。组件的核心功能包含管件快速夹持、周向旋转定位、加工过程防偏移锁定三个部分，夹持机构采用抱合式结构，可根据管件外径调整抱合间隙，配合中心定位结构，能够让待加工管件的轴线与旋转轴保持高度同轴，旋转过程中不会出现偏心抖动，保障激光加工的焦点始终落在预设加工位置。设计过程中以48英寸×48英寸通用夹具工作台的安装边界为基准，所有安装孔位、支撑脚的布局完全适配常规激光加工设备的工作台T型槽规格，无需额外改造工作台即可完成安装固定，组件的下沉式锁定系统可在管件旋转到预设加工角度后快速锁止，避免加工过程中出现角度偏移，同时中心定位器的设计让不同批次管件的装夹找正时间大幅缩短，操作人员无需反复校准即可完成装夹作业。整套组件的支撑结构采用三角加强筋设计，在保障整体结构刚性的同时尽可能降低自重，减少旋转驱动负载，抱合接触面做了防刮伤处理，避免装夹过程中在管件表面留下压痕，适配表面质量要求较高的装饰类管件、精密流体输送管件的加工需求，可覆盖从薄壁小管到厚壁工业管材的多规格加工夹持需求，无需频繁更换整套工装，仅需调整抱合块与定位座位置即可完成不同产品的加工切换。
