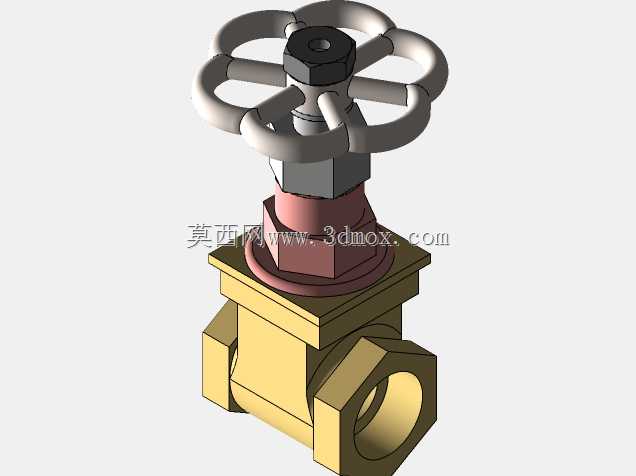

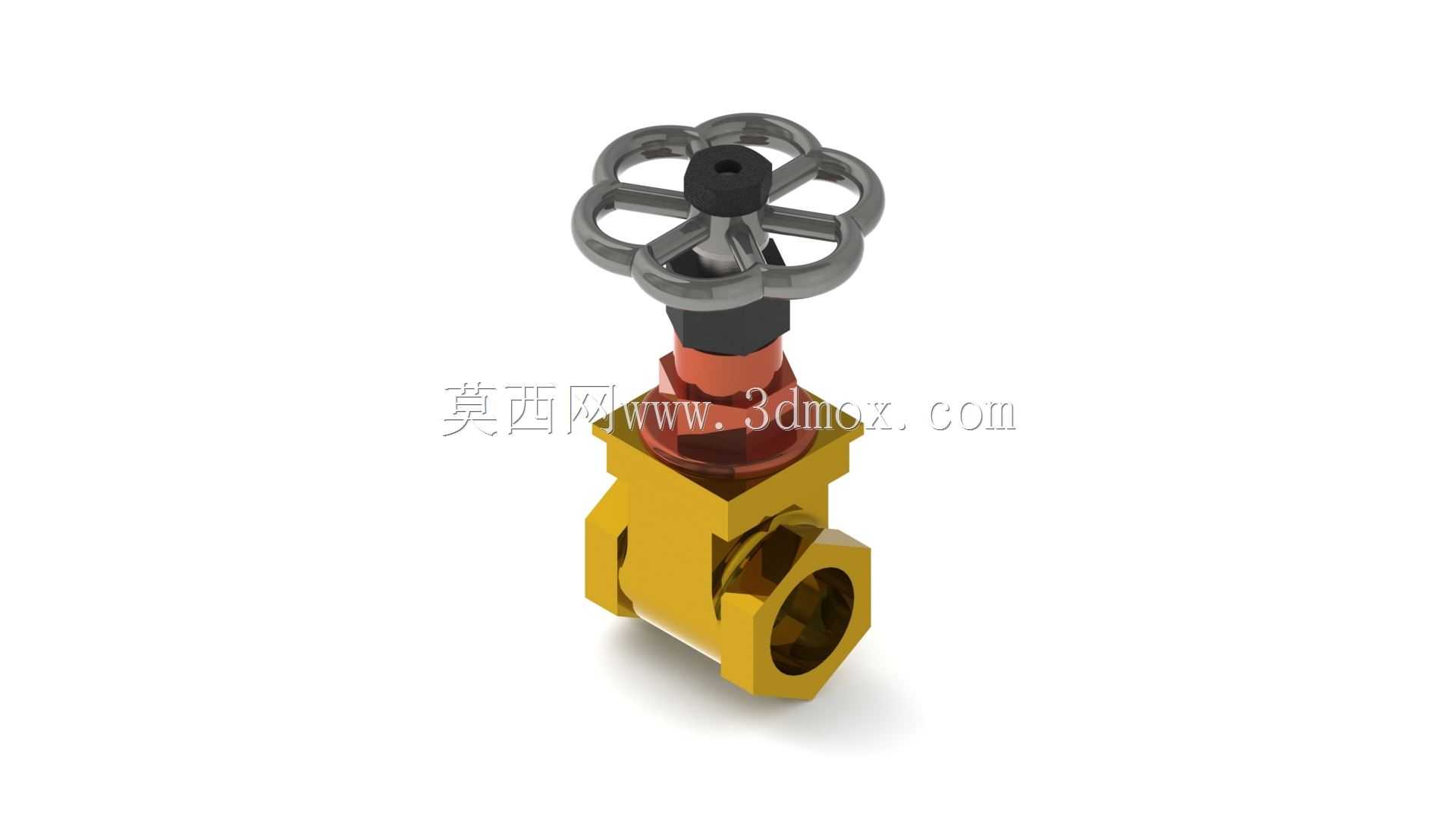

内螺纹连接手动闸阀完整装配结构

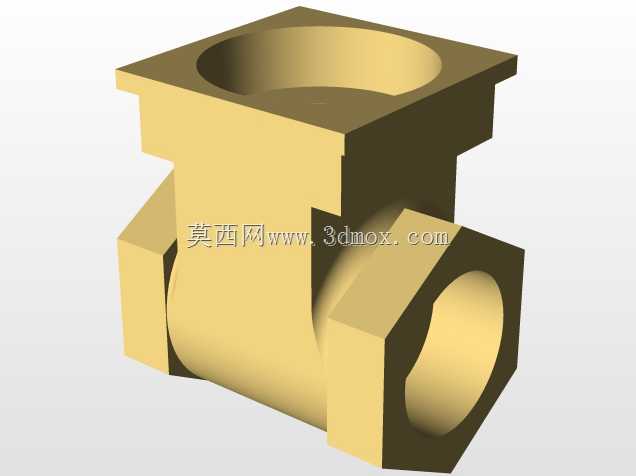

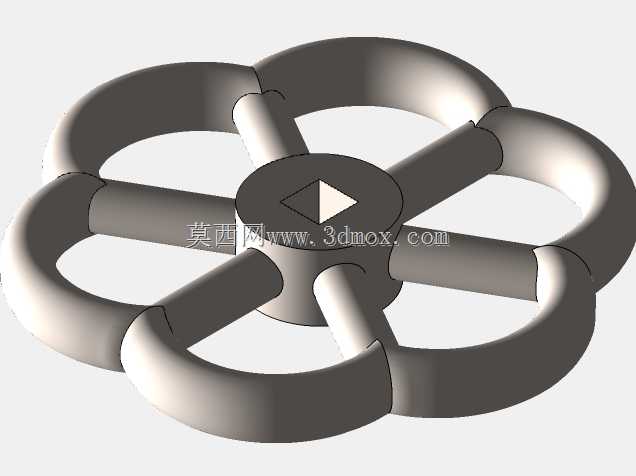

这款手动闸阀主要应用于建筑给排水、暖通空调、小型工业流体输送等管路场景，作为管路通断控制的核心部件，可实现对清水、低浓度流体介质的截断与导通操作，不适用于调节介质流量，仅做全开全关工况使用，适配民用供水支路、小型设备冷却循环管路、消防支管等对密封性能有稳定要求的安装场景，日常操作频次适中，维护成本较低。该闸阀采用手轮驱动结构，顶部的轮辐式手轮符合人体工学设计，操作人员无需额外工具即可施加足够扭矩，通过阀杆的升降运动带动内部闸板做垂直于流体方向的直线位移，实现流道的开启与闭合，阀杆部位设置多级密封结构，搭配压盖螺母的压紧调节，可有效避免介质沿阀杆间隙渗漏，阀体采用直通式流道设计，介质流经时流阻小、压力损失低，全开状态下无明显节流效应，可减少管路输送过程中的能耗损耗。设计过程中优先考虑装配的工艺合理性，将整体结构拆分为阀体、阀杆、闸板、压盖、密封填料、手轮、锁紧螺母等独立部件，各部件配合公差经过反复校核，既保证装配时的顺畅度，避免过盈配合导致的装配应力集中，又确保活动部件的运动间隙合理，不会出现卡滞、松旷问题；阀体两端采用内螺纹连接接口，适配常规低压流体输送用镀锌钢管、PPR金属接头的安装尺寸，安装边界预留足够的扳手操作空间，手轮顶部距阀体中心高度符合手动操作的舒适区间，安装时无需额外预留过长的操作空间，可适配狭小管井、设备夹层等紧凑安装场景。外形尺寸遵循常规小口径闸阀的通用规格，接口公称通径覆盖民用及小型工业常用管径范围，阀体外部轮廓做了圆角过渡处理，既避免铸造应力集中，也能减少安装过程中的磕碰划伤，手轮的轮缘做了防滑处理，即使操作人员戴劳保手套操作也能稳定施力，不会出现打滑问题；内部闸板采用楔式密封结构，闭合时闸板与阀座密封面紧密贴合，可承受低压管路的工作压力，密封性能稳定，长期使用后若出现密封磨损，可通过调节压盖螺母的压紧量补偿填料磨损，无需整体拆解阀门即可完成日常维护，大幅降低后期运维的工作量与成本。
