多规格GENEBRE系列不锈钢针阀结构设计

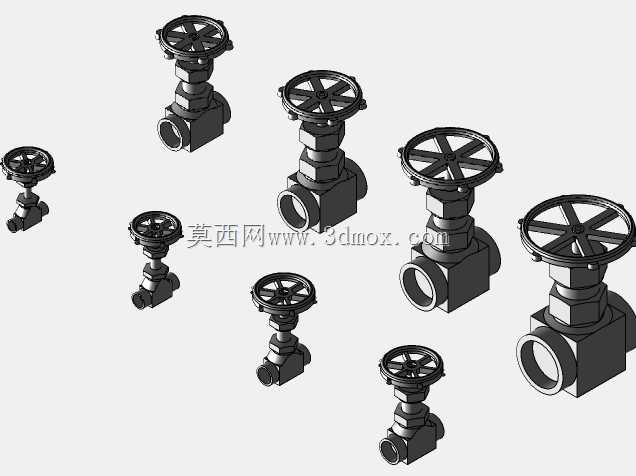

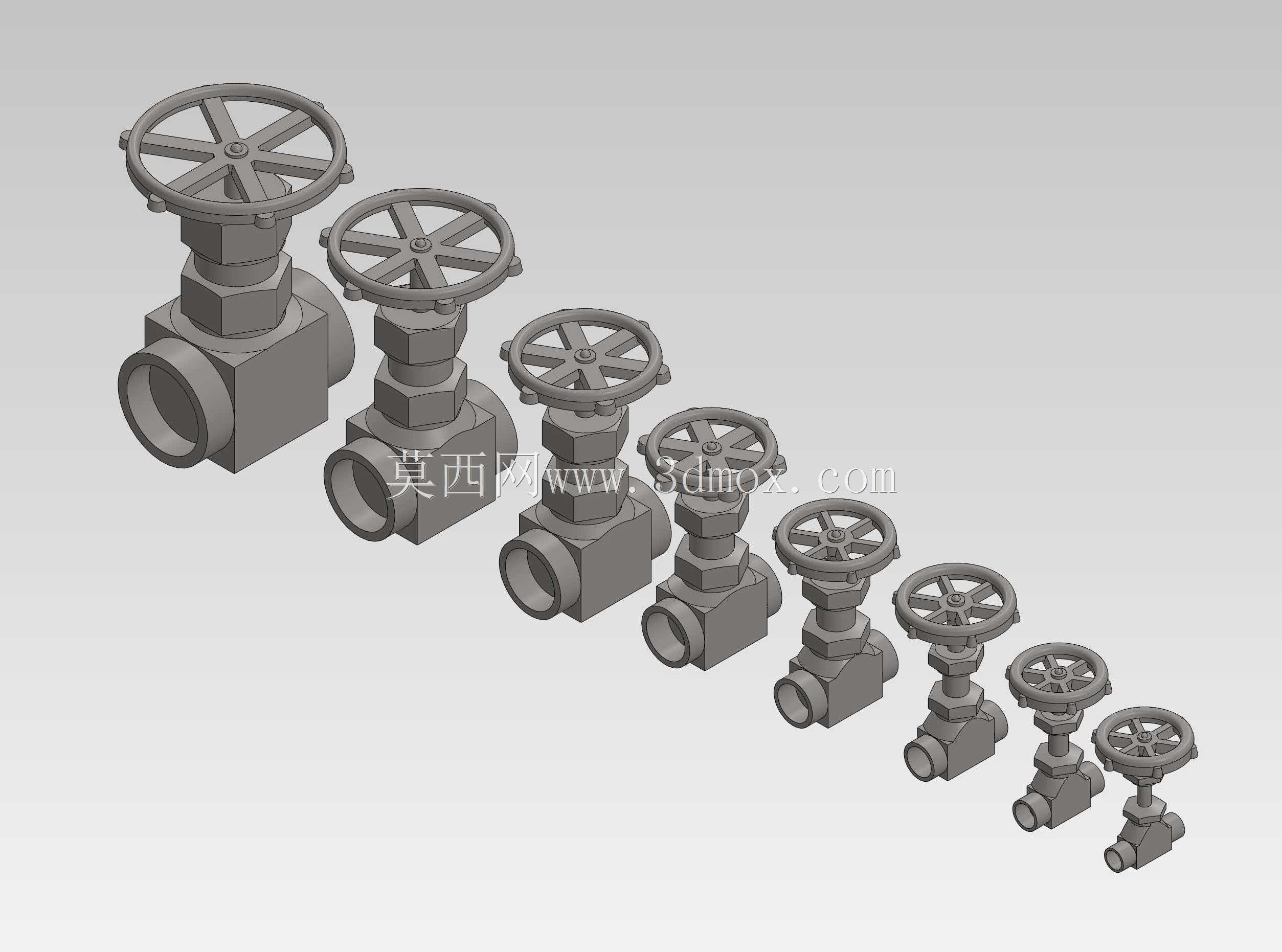

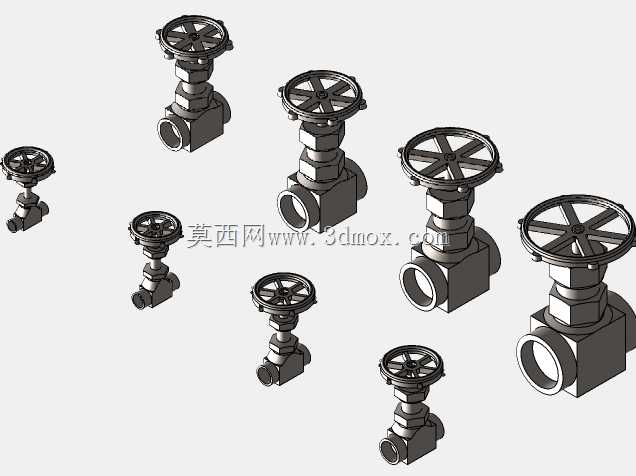

这套不锈钢针阀模型覆盖了从极小通径到2英寸的全规格GENEBRE标准产品，主要面向高精度流体控制场景设计，可广泛应用于实验室气路、化工取样管路、仪表测量管线、高压液压系统、食品医药洁净管路等对流量调节精度、密封可靠性有严苛要求的工业场景。在实际生产作业中，针阀主要承担小流量管路的精准截流、流量微调功能，相比普通截止阀，其针状阀芯的行程与通流面积变化呈线性对应关系，操作人员可以通过手轮的转动圈数精准控制管路内的介质流量，也可实现管路的完全截断密封，适配气体、液体、弱腐蚀性介质等多种流体的输送控制需求。从产品功能特性来看，全系列针阀均采用不锈钢材质打造，具备优秀的防锈、抗腐蚀能力，可适应潮湿、有弱腐蚀介质的工作环境，手轮采用轮辐式防滑结构设计，操作人员徒手即可完成启闭操作，无需额外辅助工具，阀体采用一体式锻造成型结构，减少了拼接缝隙带来的泄漏风险，进出口采用标准内螺纹连接结构，可直接与同规格的管路接头快速对接，降低现场安装的适配难度。在设计思路上，整套系列采用了模块化的统一设计逻辑，不同通径规格的针阀保持了一致的结构组成：顶部手轮、阀杆密封段、中部阀体、底部连接端的结构比例随通径放大做等比例缩放，既保证了不同规格产品的操作逻辑统一，降低操作人员的学习成本，也能减少生产环节的工装种类，提升零部件的通用化率，便于批量生产与后期维护配件的统一储备。从外形尺寸与安装边界来看，最小规格的针阀整体高度不足5厘米，可适配狭小空间内的仪表管线安装，最大2英寸规格的针阀整体高度约20厘米，进出口中心距与同规格通用闸阀保持一致，可直接替换现有管路上的同通径阀门，无需改动原有管路的布局；所有规格的手轮旋转直径均大于阀体最大外径，保证操作时手部不会与阀体或相邻管路发生磕碰，阀杆的升降行程经过精准计算，全开到全关的手轮转动圈数控制在合理区间，既保证流量调节的精度，也避免操作行程过长带来的启闭效率低下问题。阀体的流道采用平滑过渡设计，减少介质在阀腔内的阻力损失，降低介质冲刷带来的阀体磨损，延长阀门的整体使用寿命。
