法兰安装式齿轮减速电机结构设计

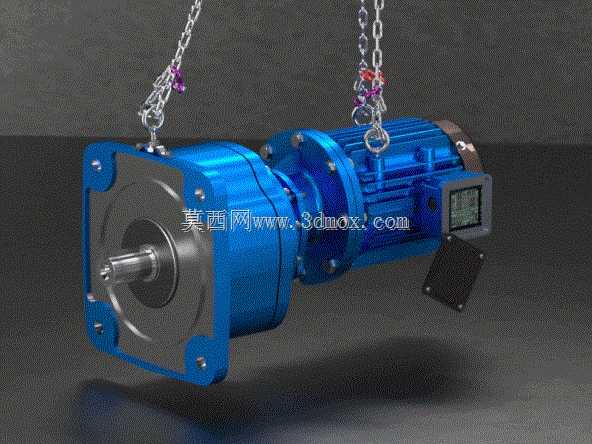

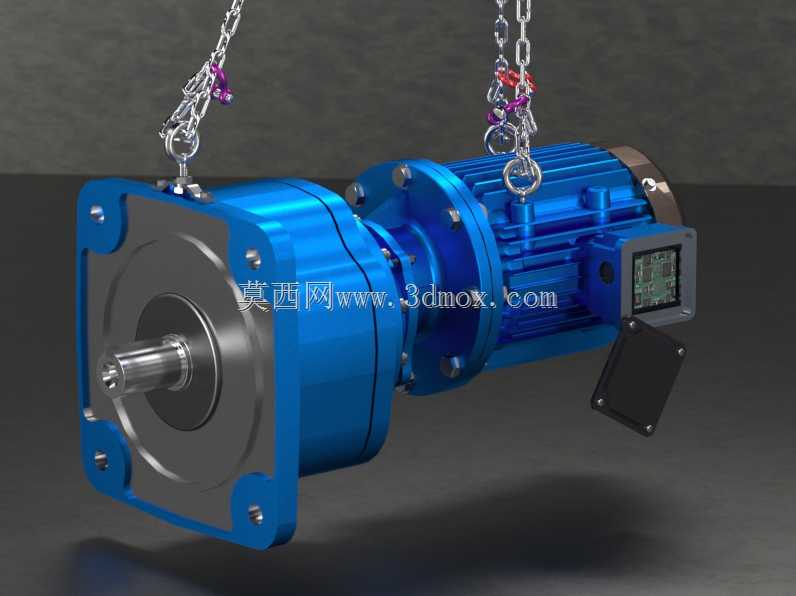

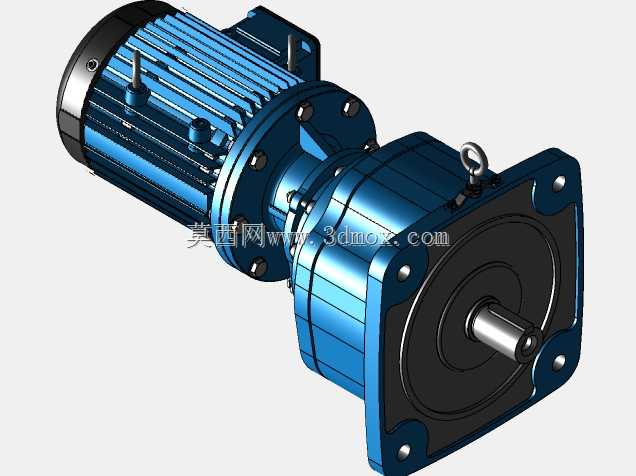

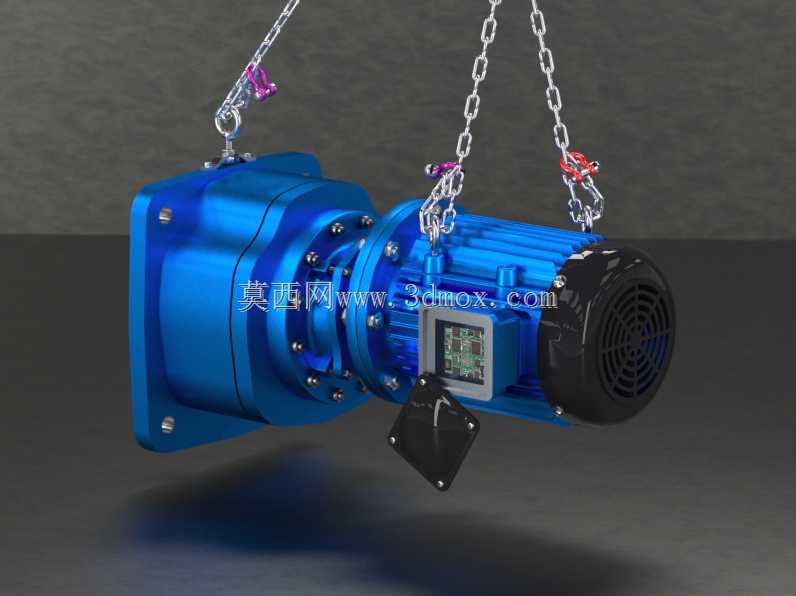

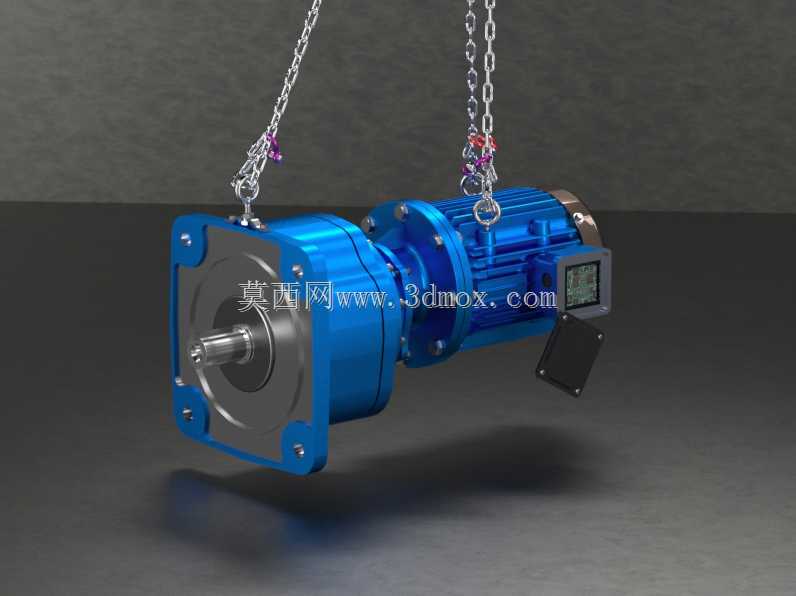

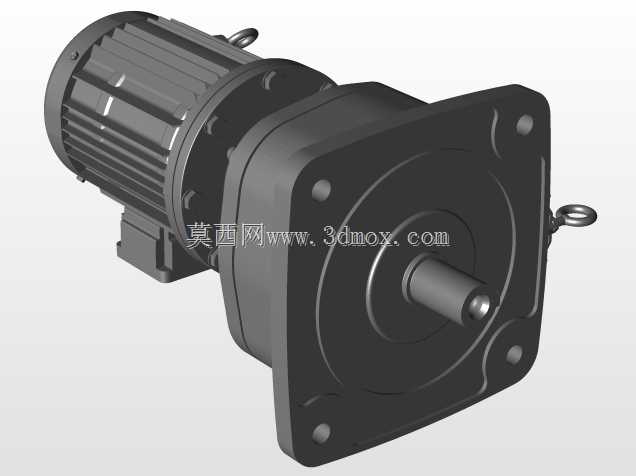

这款法兰安装式齿轮电机，是工业传动场景中应用极为广泛的动力集成部件，主要面向需要紧凑安装空间、稳定减速输出的自动化生产线、输送设备、包装机械、食品加工机械等场景，能够在狭小的设备安装腔体内完成动力输入到扭矩输出的转换，替代传统分体式电机与减速箱的组合方案，大幅减少设备整体的安装占用空间，降低传动链路的装配误差累积。从实际用途来看，该部件可直接通过前端法兰面与被驱动设备的安装端面贴合固定，输出轴直接对接负载端，无需额外设计过渡连接支架，能够适配各类辊筒驱动、转盘传动、小型物料提升机构的动力需求，在轻工制造、仓储物流、小型机床进给等场景中都能稳定适配。在功能特性上，这款齿轮电机将减速齿轮组与驱动电机集成在同一壳体内，齿轮组采用斜齿啮合结构设计，传动过程中啮合重合度高，运行噪音更低，承载扭矩能力更强，能够在额定负载下长时间连续运行，输出转速平稳无明显脉动；前端法兰采用方形四螺栓安装结构，安装定位精度高，连接刚性强，可承受径向与轴向的复合负载，避免运行过程中出现连接松动、输出轴偏心的问题；电机尾部预留了接线盒安装位，接线端子防护等级适配常规工业车间环境，可直接对接设备供电线路，无需额外做接线防护处理。在设计思路上，这款产品优先考虑集成化与安装便捷性，将减速箱壳体与电机前端盖设计为一体化结构，取消了传统分体结构的连接密封面，既减少了装配工序，也提升了壳体整体的密封性能，可有效阻挡车间内的粉尘、切削液进入齿轮腔与电机腔；齿轮组的参数匹配经过扭矩校核，各级齿轮的传动比分配合理，在保证输出扭矩满足负载需求的前提下，尽可能压缩减速段的轴向尺寸，让整体结构更加紧凑；输出轴采用标准轴径设计，键槽尺寸符合通用传动部件的安装标准，可直接适配市面上常规的联轴器、链轮、同步带轮等传动连接件，无需额外做轴径定制加工。从外形尺寸与安装边界来看，这款齿轮电机的前端法兰为标准方形安装面，四个安装螺栓孔呈对称分布，安装孔位的中心距符合通用小型减速电机的安装尺寸规范，可直接替换同规格的传统安装方式的减速电机；整体轴向长度控制在紧凑范围内，安装时仅需要预留法兰贴合面的安装空间以及电机尾部的接线操作空间即可，不需要额外预留侧面的安装固定位，对于安装空间局促的紧凑型设备设计非常友好；输出轴的伸出长度经过优化，既能够保证与负载连接件的配合长度足够，传递额定扭矩时不会出现轴头打滑的问题，也不会因为轴伸过长导致悬臂负载过大，影响轴承的使用寿命。
