WEG系列铸铁外壳三相异步电动机

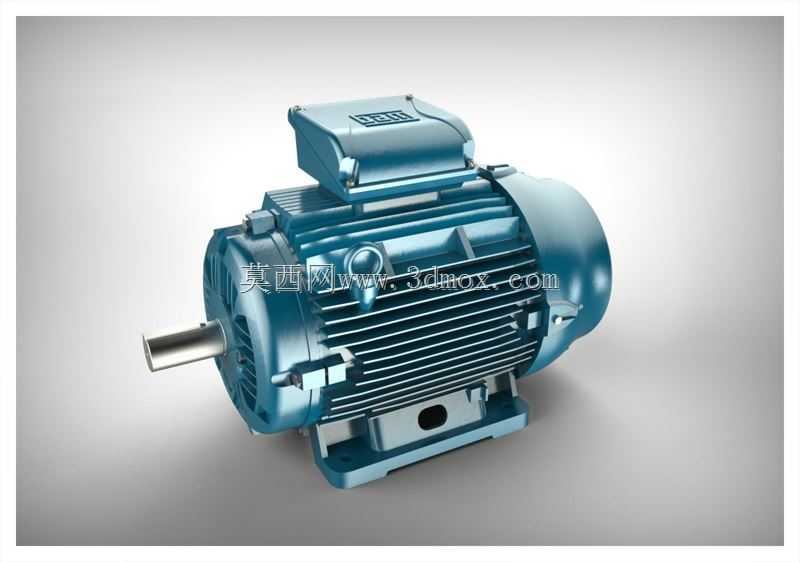

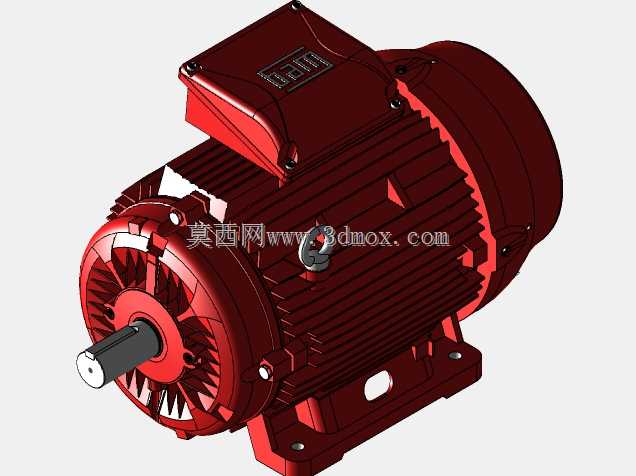

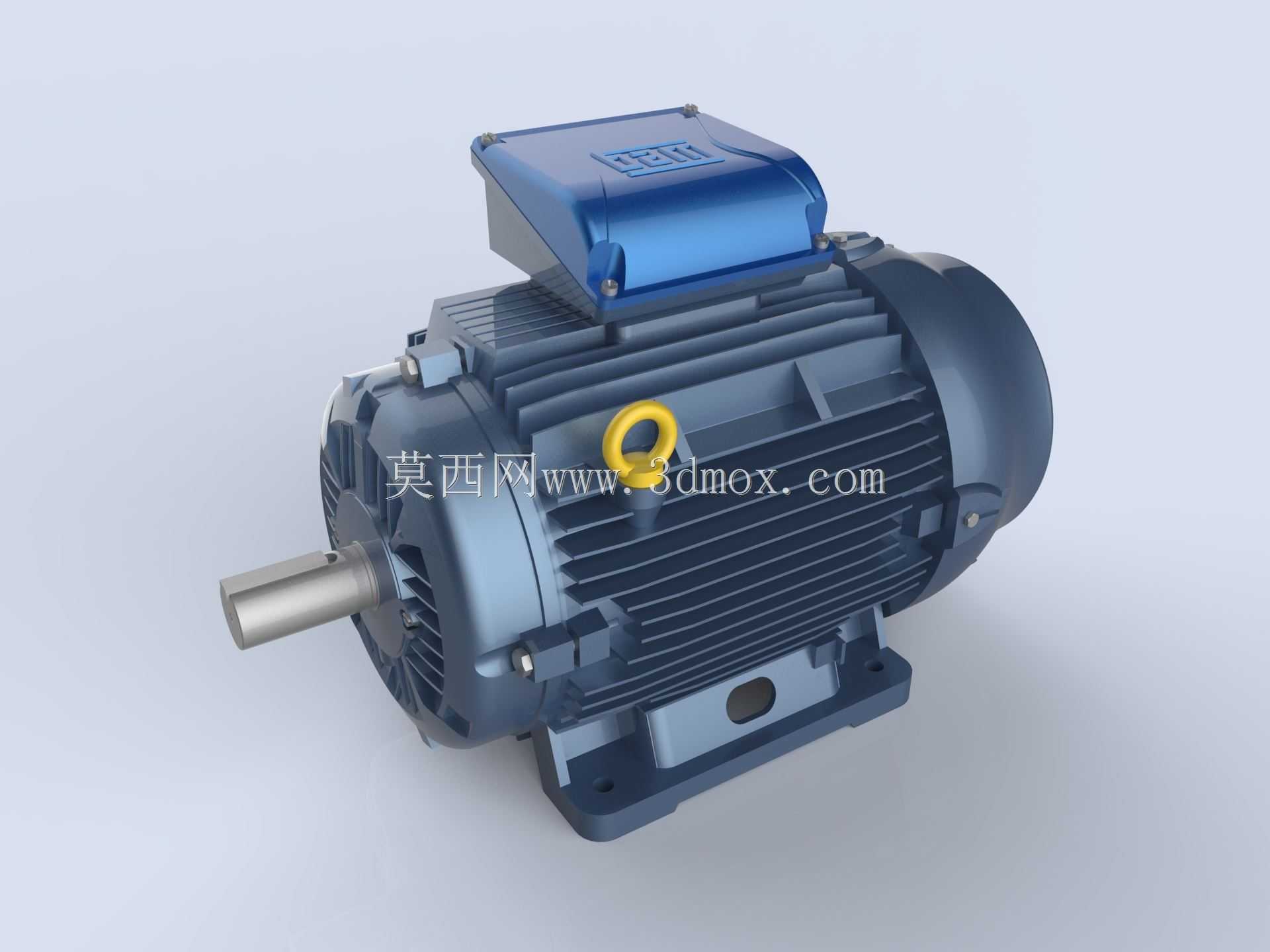

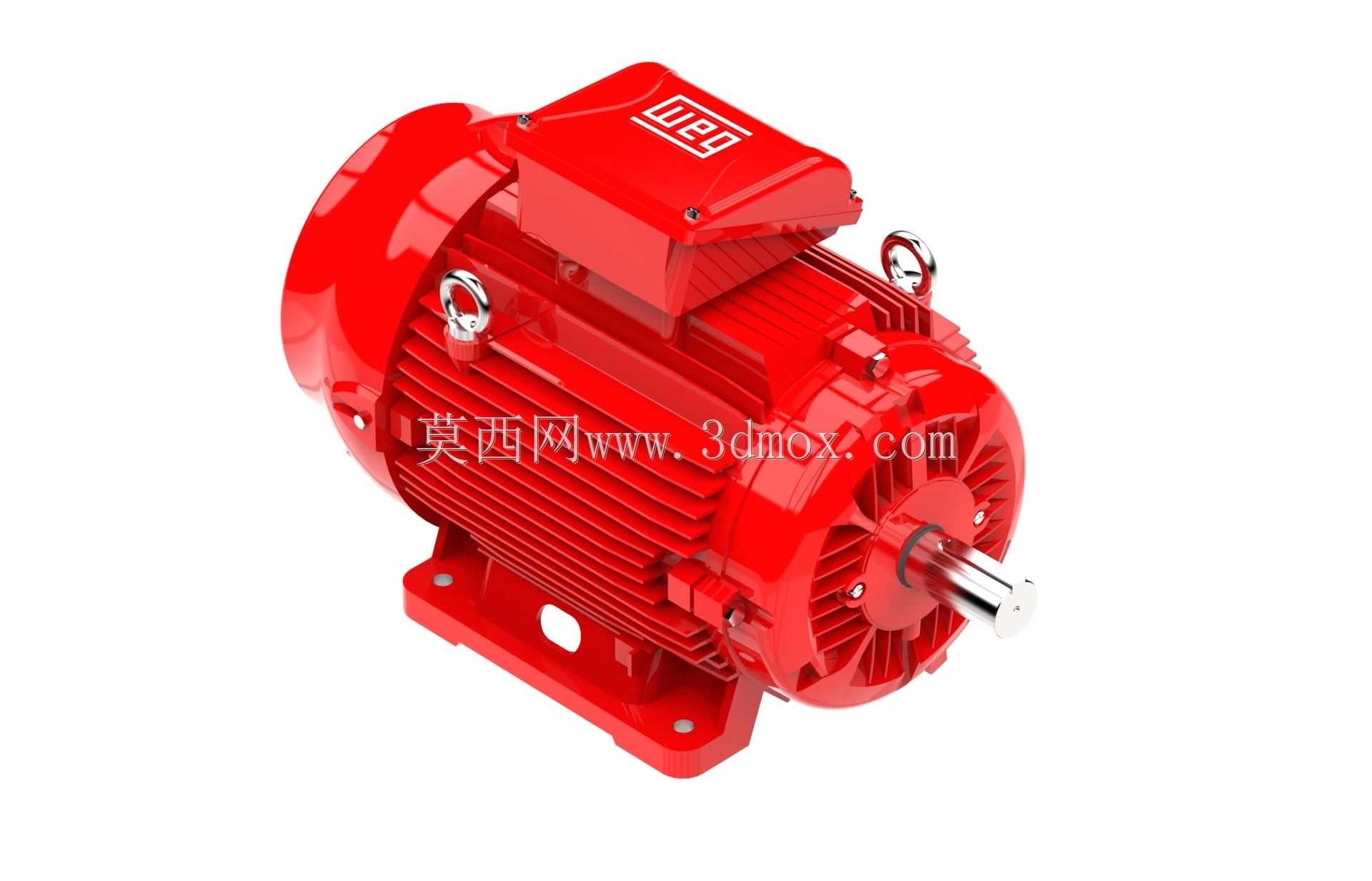

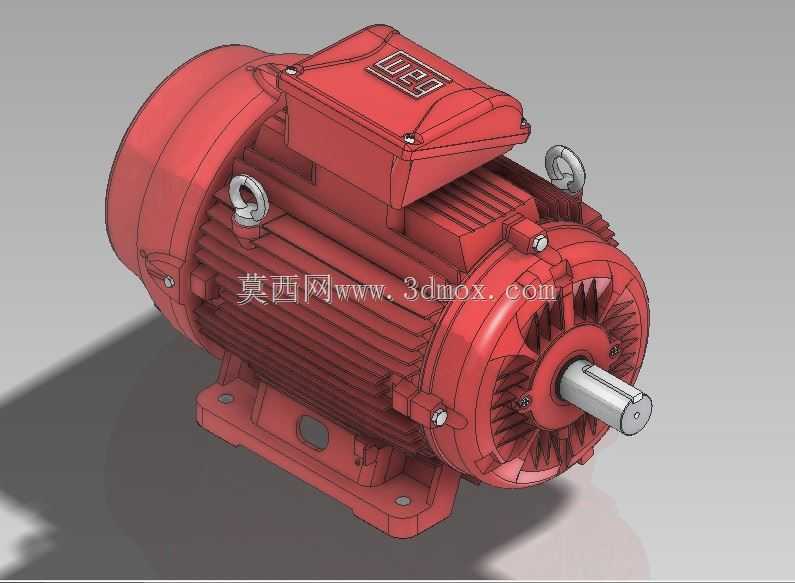

这款WEG系列三相异步电机，是工业传动场景里应用极广的动力输出部件，从常规的输送线驱动、泵类负载配套，到机床主轴辅传、风机拖动，甚至部分重载工况的破碎机、搅拌机动力输入，都能见到同结构产品的身影。做结构设计时，这类电机的三维数模是设备布局阶段的核心参考件，毕竟动力单元的安装位直接决定了整台设备的机架开孔、传动件同轴度调校空间，以及后期运维的拆装预留量。从外形结构来看，整机采用铸铁机座与端盖设计，表面的散热筋沿轴向均匀排布，不是随意做的凸起造型——筋条的高度、间距是结合额定功率下的热仿真结果确定的，自然风冷工况下能保证绕组温升控制在绝缘等级允许范围内，不会因为散热不足导致绝缘老化加速。顶部的接线盒做了倾斜密封结构，进线口预留了防水格兰头安装位，哪怕是车间多尘、偶尔有溅水的工况，也能避免接线端子受潮短路，接线盒内部预留了接地端子安装位，符合工业电气安全的强制要求。机座两侧的吊环是按整机重量匹配的标准件，安装时不能用小规格吊环替代，否则吊装过程中容易出现脱落风险，这一点在做装配工艺设计时必须在BOM备注里明确标注。输出轴采用标准圆柱轴伸，带键槽结构，和联轴器、带轮的配合公差选的是k6过渡配合，既能保证传动时不打滑，又不会因为过盈量太大导致后期拆换困难。底部的安装脚是和机座一体铸造成型的，四个安装孔的孔距、中心高严格遵循IEC标准尺寸，不管是B3卧式安装还是配套法兰做B5立式安装，都能和市面上通用的安装底座、传动组件直接适配，不用额外做转接板。做三维建模的时候，这类标准工业件不需要完全复刻内部的绕组、转子细节，只要把外部的安装边界、干涉检查需要的外形轮廓做准确就足够——比如端盖的外圆尺寸、风罩的轴向长度、接线盒的突出高度，这些尺寸直接影响设备布局时的空间预留，要是数模尺寸偏差大，现场安装时很容易出现电机和周边护板、管线碰撞的问题。另外风罩端的散热风扇是独立的塑料风叶，和风罩之间预留了足够的间隙，建模时要注意风罩的通风孔位置不能被周边结构遮挡，否则会影响进风量，导致电机运行时过热。这类电机的选型通常要结合负载的转动惯量、启动扭矩要求来匹配功率，三维数模的准确还原，能让结构工程师在设计阶段就完成传动链的同轴度校验、皮带张紧行程预留，减少后期现场整改的工作量。
