APS6384S外转子无刷动力电机结构

这款无刷电机是面向小型电动动力场景开发的驱动核心部件，目前广泛应用在电动长板、小型便携代步设备、轻型电动工具、小型智能移动载具等对动力密度、运行平顺性有较高要求的场景中。作为动力输出的核心单元，它承担着将电能转化为旋转机械能、为整套设备提供持续稳定驱动力的作用，相比传统有刷电机，它没有碳刷摩擦损耗结构，运行过程中噪音更低、维护周期更长、能量转换效率更高，能够在长时间连续运行工况下保持稳定的动力输出。

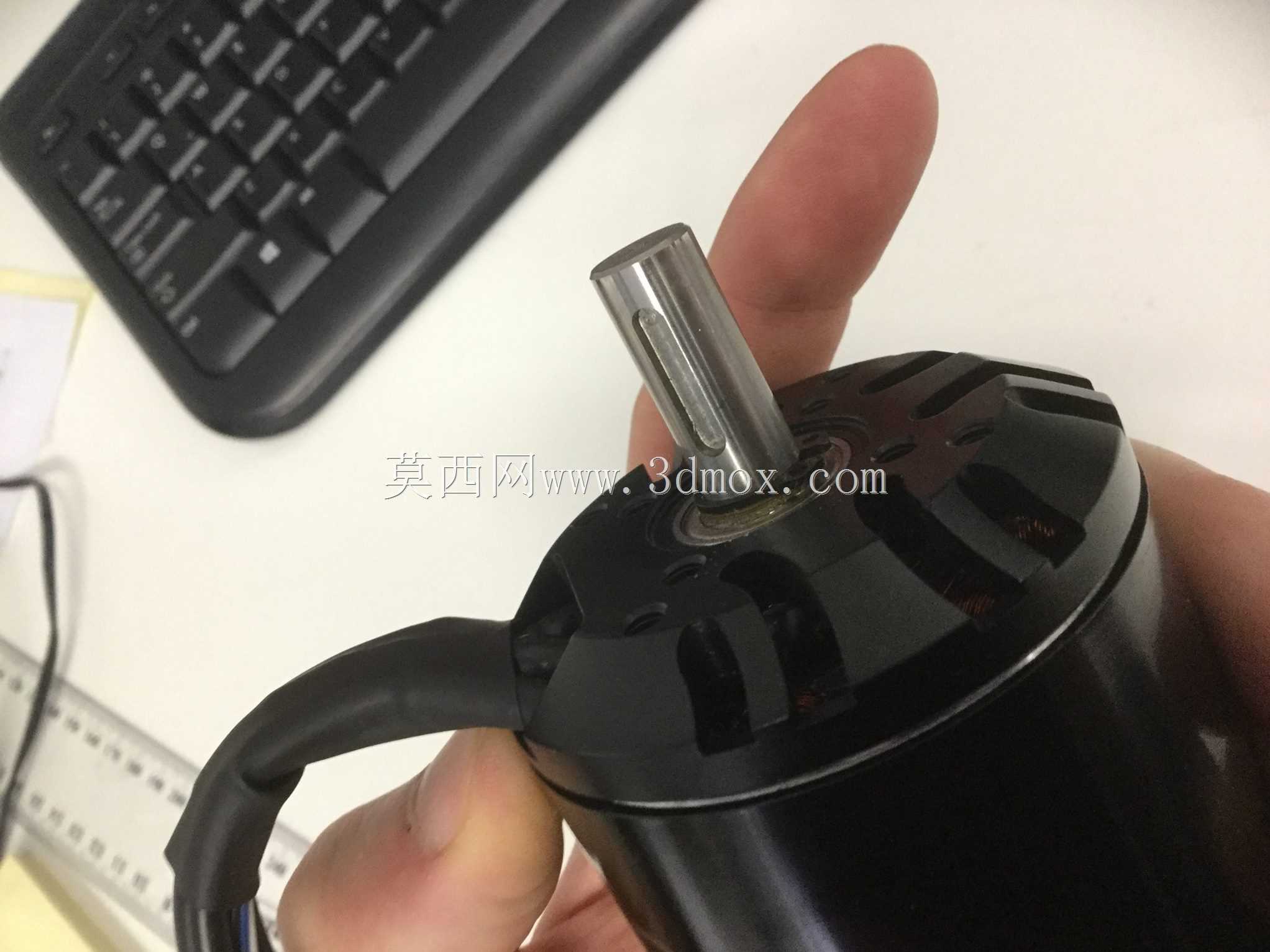

从功能特性来看，这款电机采用外转子结构设计，转子外壳直接集成输出轴的连接位，转动惯量匹配合理，低速扭矩输出充沛，能够在起步阶段就提供足够的牵引力，适配电动长板这类需要频繁启停、加减速的使用场景，同时运行过程中电磁干扰更低，不会对配套的电控设备产生信号干扰。电机外壳做了一体化的散热槽结构，在转子旋转的过程中能够带动周边空气形成导流风道，持续带走绕组工作产生的热量，避免长时间高负载运行出现过热退磁的问题，提升持续工作的可靠性。输出轴采用标准D型切面设计，能够和传动轮、同步带轮等配件实现无滑动的紧密配合，传递扭矩过程中不会出现松脱打滑的问题。

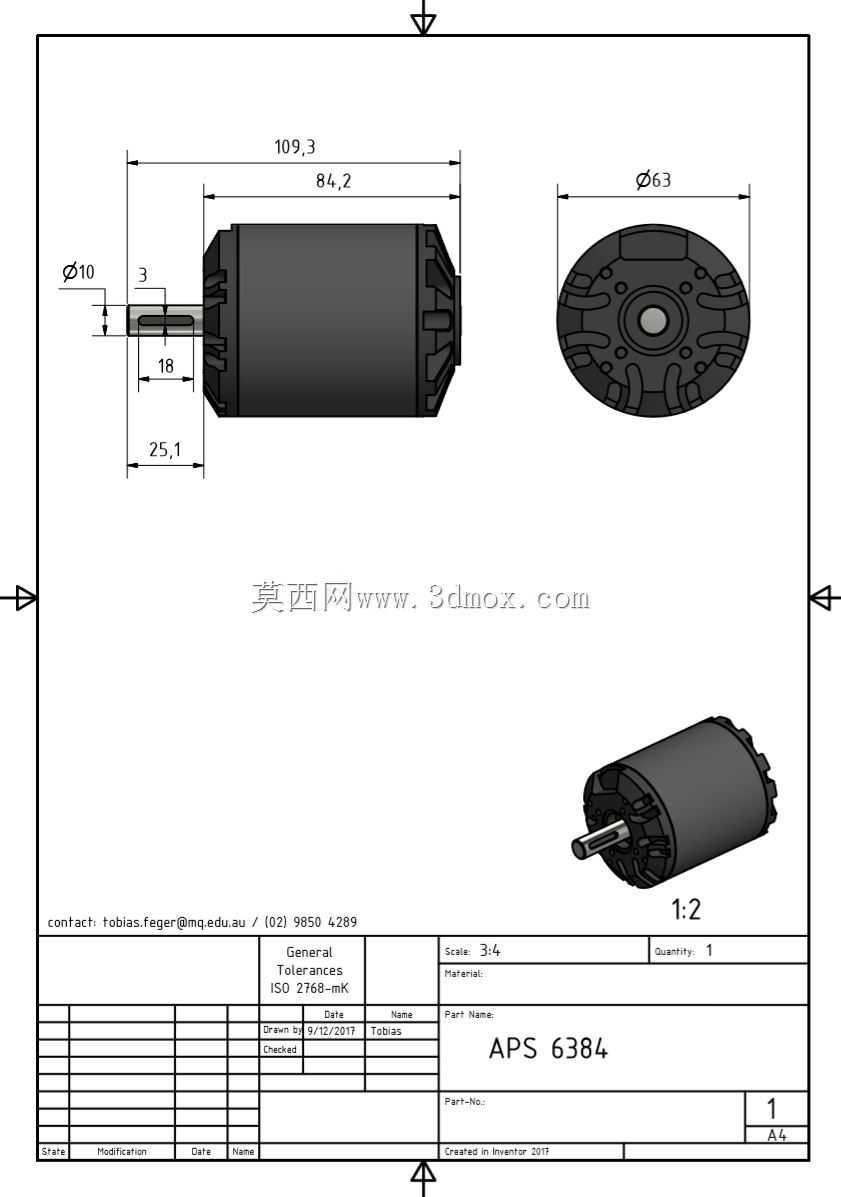

在设计思路上，这款电机优先平衡了动力密度与安装适配性，整体采用圆柱型主体结构，外壳的凸起定位筋能够在安装时快速嵌入安装座的定位槽内，不需要额外做周向防转结构，简化安装流程。电机的出线端做了规整的走线位设计，方便配套的三相电源线与霍尔信号线有序排布，避免线材与转动部件发生干涉。从安装边界来看，电机主体外径、轴向长度都适配常规小型动力设备的安装仓尺寸，输出轴的伸出长度、轴径都匹配通用的传动配件规格，安装孔位的布局符合行业通用的安装标准，不需要对原有设备的安装结构做大幅修改就可以直接替换适配，能够大幅降低设备开发过程中的结构适配成本。电机端盖的装配精度控制严格，转子与定子的同轴度误差控制在极小范围内，高速旋转时不会出现偏心抖动的问题，运行平稳性出色，能够有效延长配套轴承的使用寿命，降低长期使用的维护成本。
