XY轴激光数控机床结构设计

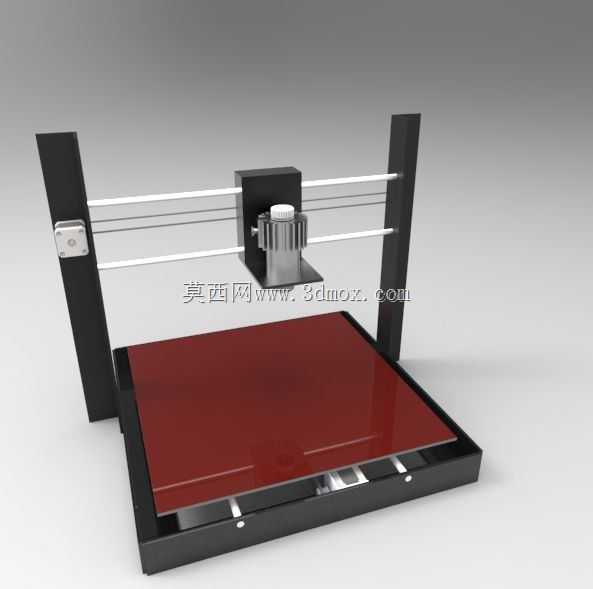

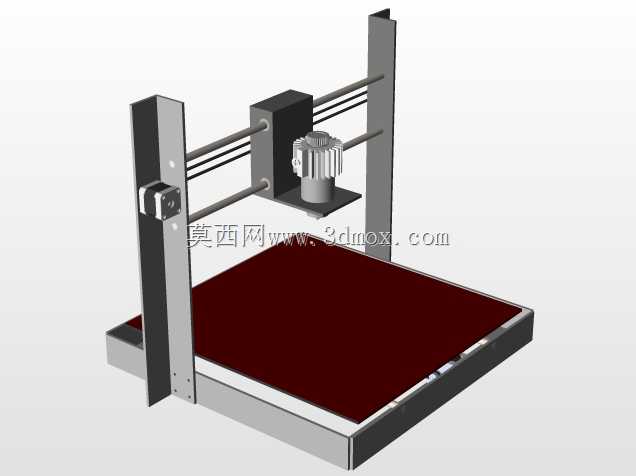

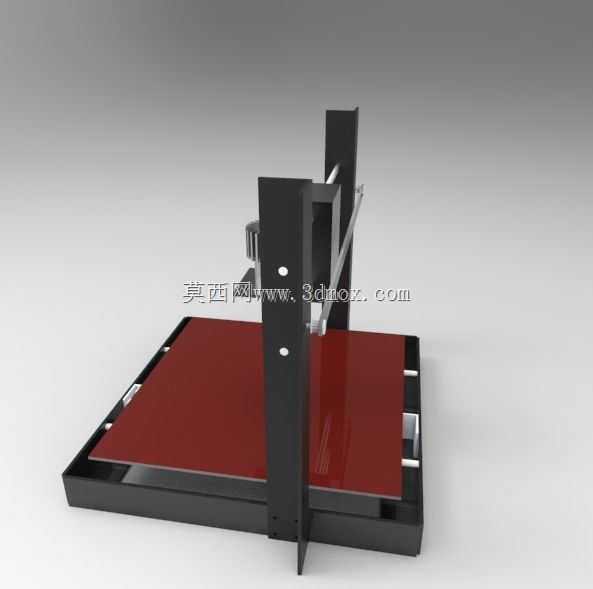

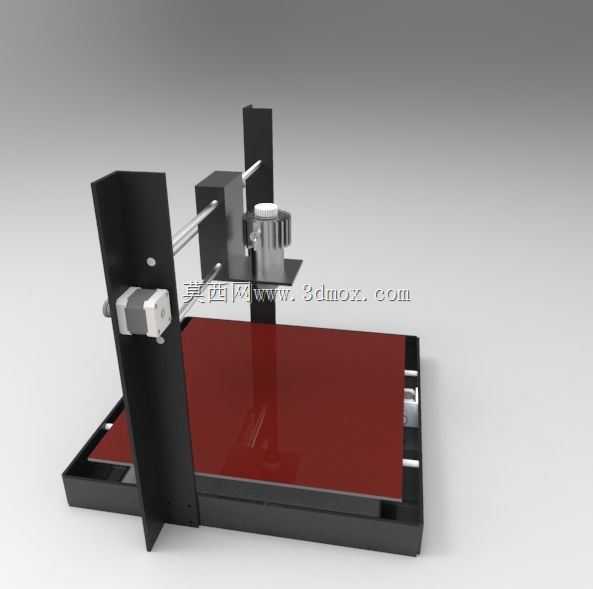

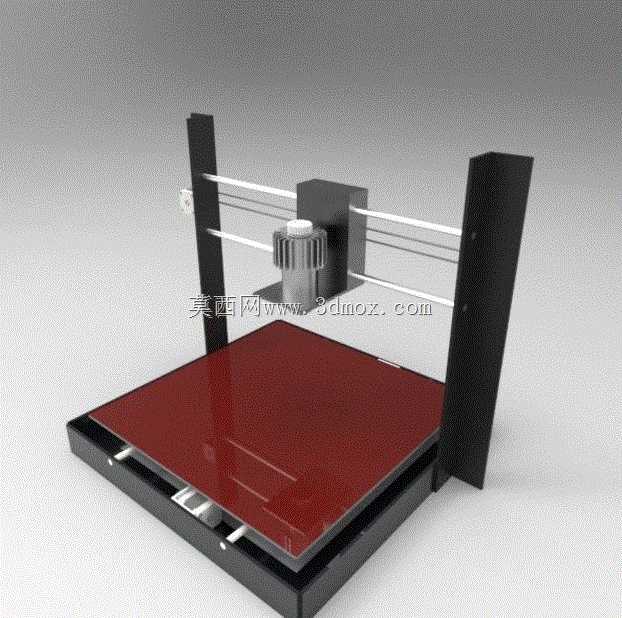

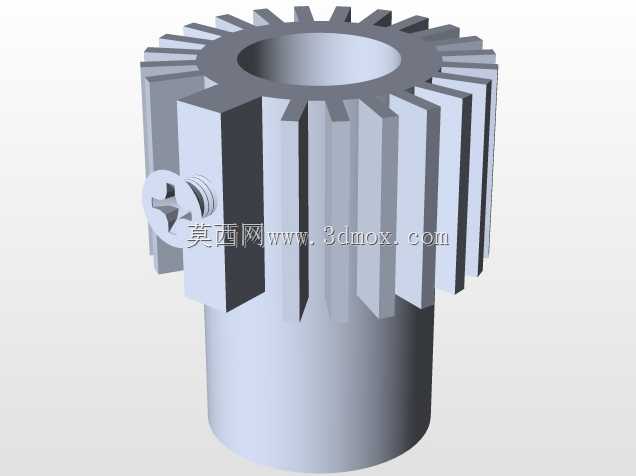

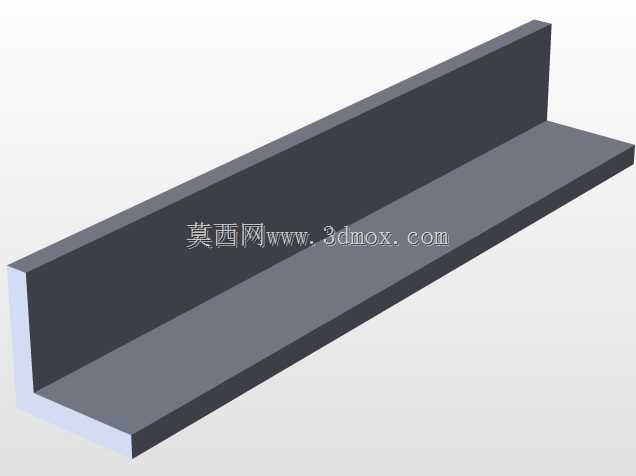

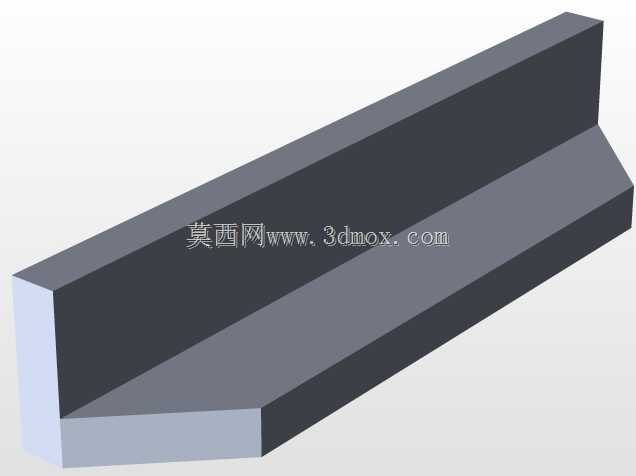

这款XY轴激光数控加工设备，主要面向小型精密加工场景设计，可覆盖桌面级加工生产需求，常见于文创产品定制、小型五金件精密切割、教学实训加工、电子辅料裁切等领域，能够在亚克力、薄木板、皮革、薄金属片等多种材质上完成精准的激光加工作业，替代传统的手工裁切与小型铣削作业，大幅提升小批量定制加工的精度与效率。设备整体采用龙门式双立柱支撑结构，两侧立式支架作为Y轴运动的承载基础，搭配横向布置的X轴运动横梁，激光加工头挂载在X轴滑座上，通过XY两轴的联动配合，可实现加工平面内任意轨迹的走刀作业，满足平面图形的切割、雕刻等加工需求。传动系统采用皮带传动搭配步进电机驱动的方案，X轴与Y轴均布置同步带传动结构，配合线性光轴导轨作为运动导向，既能够保证运动过程的顺滑无卡顿，也能控制整体制造成本，适配桌面级设备的成本定位，步进电机的选型兼顾了运动精度与输出扭矩，可保证高速运动下的位置准确性，避免出现丢步导致的加工尺寸偏差。设备的加工平台采用平整的高平整度台面设计，作为工件放置的承载基准，台面边缘设置有定位挡边，方便工件快速对齐装夹，平台下方集成了设备的电气控制与驱动模块安装空间，将电气元件与加工区域做物理分隔，避免加工产生的碎屑、烟尘侵入电气部分造成设备故障。从安装边界来看，设备整体采用方正的立式布局，占地面积仅相当于普通桌面打印机大小，可直接放置在常规工作台面上使用，不需要额外做地基固定，两侧立柱的高度经过优化，既预留了足够的Z向加工空间，也不会造成设备整体过高导致的稳定性下降。设计过程中充分考虑了日常使用的维护便利性，传动皮带的张紧结构设置在支架外侧，可快速调整皮带张紧度，激光头的安装座采用快拆结构，方便后续更换不同功率的激光模组，拓展设备的加工能力，整体走线全部沿型材内部与支架背面布置，既避免了运动过程中线路剐蹭，也让设备外观更加整洁规整。
