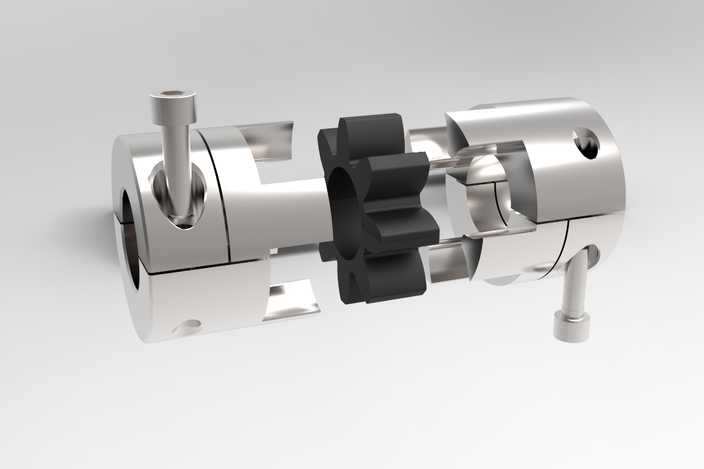

夹紧式十字滑块柔性联轴器三维建模

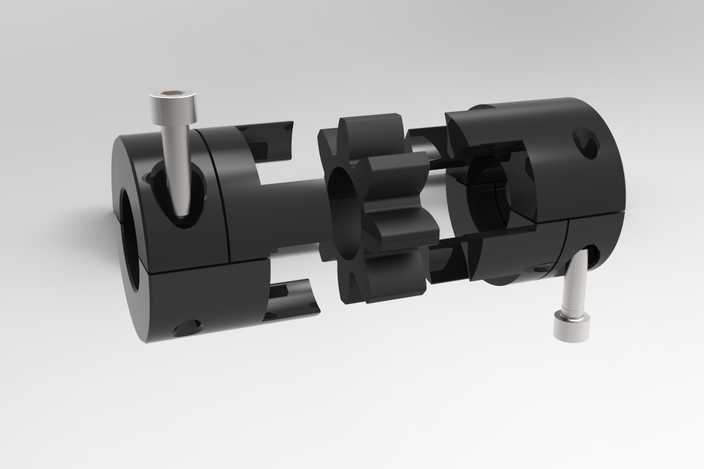

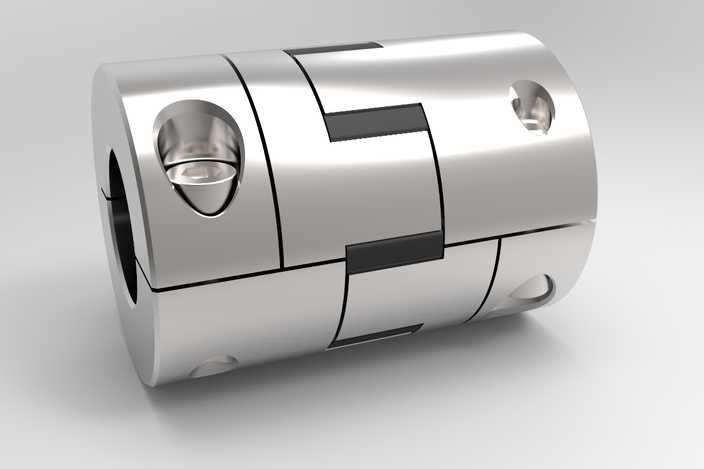

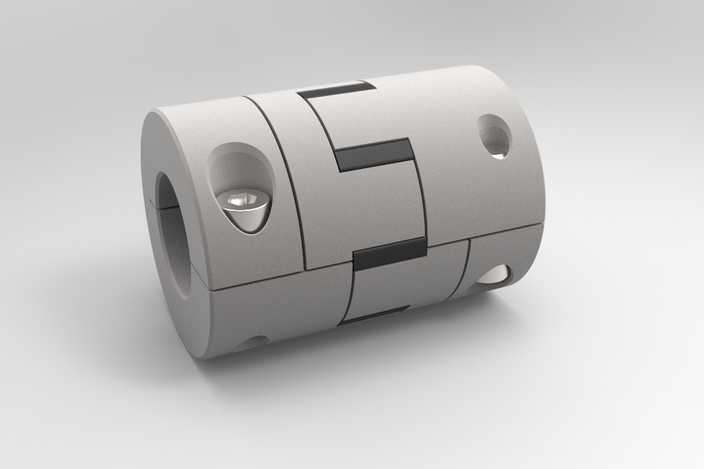

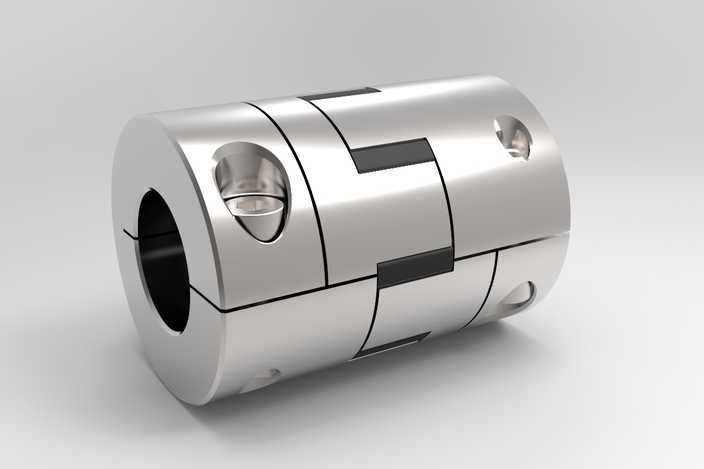

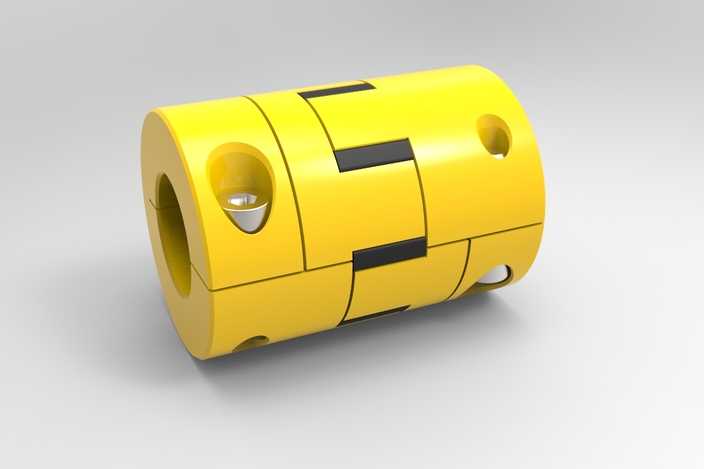

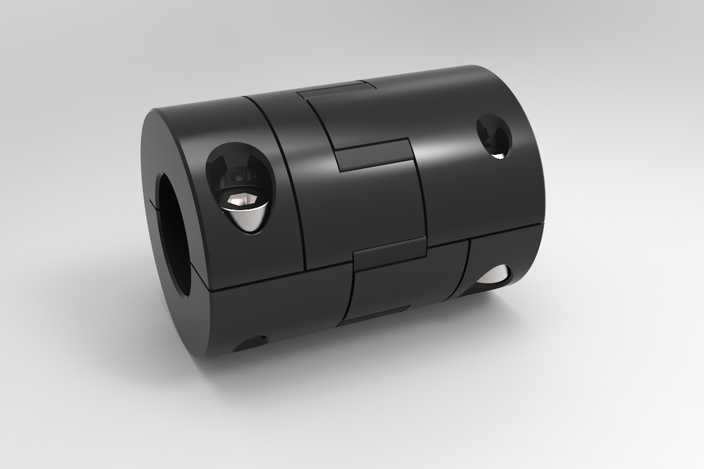

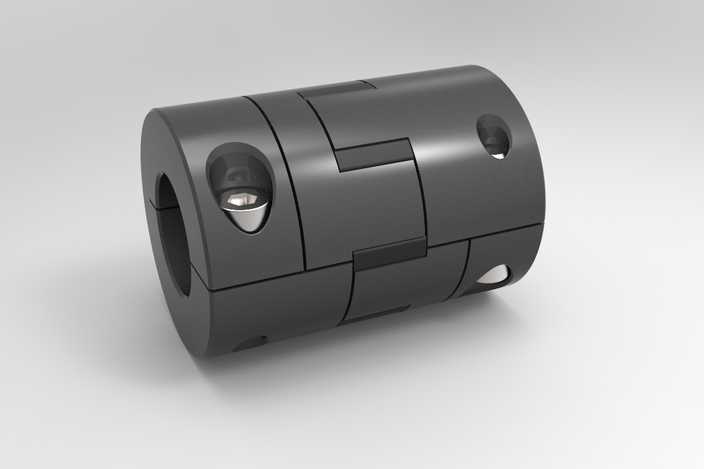

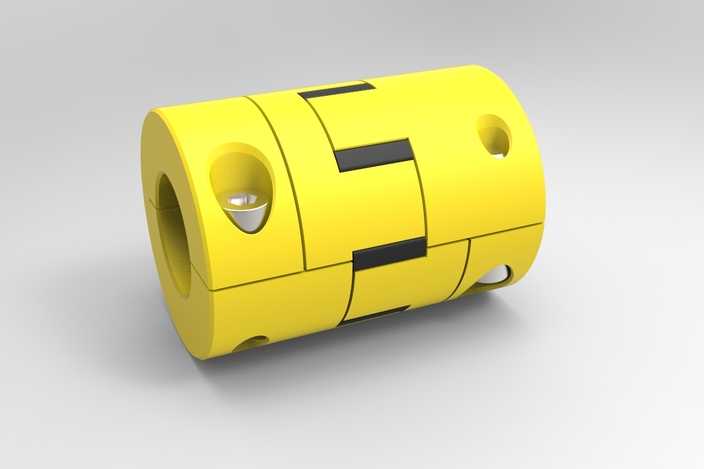

本作品为夹紧式十字滑块柔性联轴器的三维参数化建模成果，建模过程严格遵循机械传动件的设计规范，先以回转特征构建左右两个对称的夹紧轴套基体，精准绘制轴孔的内圆柱面、外壁的圆柱轮廓，再通过拉伸切除特征加工出轴套端面的十字形嵌合槽，槽位的尺寸公差预留了与中间滑块的配合间隙，保证装配后可实现微量径向、角向偏差补偿。随后在轴套侧壁创建夹紧开槽，通过拉伸切除生成贯通的窄缝，再绘制夹紧螺纹孔的定位草图，使用异形孔向导特征生成标准内螺纹结构，匹配紧定螺钉的安装需求，确保轴套与传动轴装配后可通过螺钉锁紧实现无间隙传动。中间的十字滑块部分采用对称拉伸特征构建，滑块的十字凸台尺寸与两侧轴套的凹槽精准适配，凸台边缘做了微小的圆角过渡处理，避免传动过程中出现应力集中。材质设置阶段，两侧金属轴套赋予抛光不锈钢材质，调整金属材质的反射率、粗糙度参数，还原金属加工后的亮面金属质感，表面添加细微的车削纹理贴图提升真实感；中间的缓冲滑块赋予黑色耐磨工程塑料材质，调整材质的漫反射颜色与哑光粗糙度，区分金属与非金属部件的视觉差异。渲染阶段采用工作室三点布光方案，主光源从侧上方打亮联轴器主体轮廓，辅光源补全暗部细节避免死黑，背光源勾勒金属边缘的高光轮廓，添加柔和的地面反射效果，突出联轴器的圆柱曲面质感与装配结构关系。设计过程中充分考虑柔性联轴器的实际工况需求，夹紧式结构无需额外轴向固定即可实现牢靠装夹，十字滑块结构可补偿两轴安装时的同轴度误差，缓冲传动过程中的振动冲击，建模时所有特征均保留参数化编辑能力，可根据不同轴径、传动扭矩需求快速调整尺寸参数，适配不同的传动场景使用。
