可多角度传动的万向接头三维结构设计

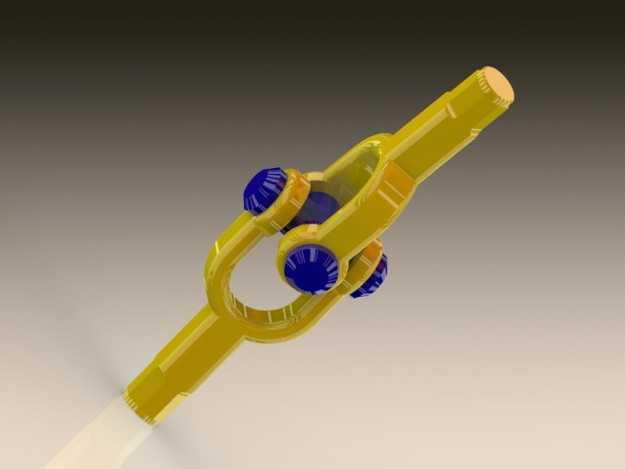

本作品为万向接头三维建模设计，采用SolidWorks完成全参数化建模流程，建模过程中严格遵循机械传动件的设计规范，对万向接头的核心铰接结构进行了精准还原。模型整体分为上下连接轴段、环形铰接架、十字传动销轴三个核心部分，各部件之间的装配间隙经过合理设置，既能够还原真实万向接头的转动自由度，也避免了装配干涉问题。在材质与渲染表现上，模型对不同功能部件做了差异化材质区分：上下连接轴与环形铰接架采用亮面金属材质，模拟锌合金压铸件的表面质感，添加了轻微的倒角反光效果还原五金件的加工细节；十字销轴端部的铰接接触部位采用深蓝色哑光硬质合金材质，突出铰接传动部位的耐磨属性；整体渲染采用柔和的影棚布光，通过多角度光源勾勒出部件的轮廓结构，清晰展现各零件之间的装配关系与空间位置。从结构设计来看，该万向接头采用经典的双铰接环配合十字轴的传动结构，能够实现两轴之间不同角度的扭矩传递，可补偿安装过程中产生的轴向偏移与角度偏差，建模时对铰接部位的转动配合做了运动仿真层面的结构校验，确保各转动副的活动范围符合实际使用需求。设计过程中优先考虑了结构的通用性，上下连接端采用标准的插接轴结构，可适配多数常规传动场景的安装需求，同时对各受力部位做了合理的壁厚加强，在保证结构轻量化的同时满足传动强度要求。模型在细节处理上还原了五金接头的加工特征，包括轴端的装配导向倒角、铰接架的工艺圆角、销轴端部的限位结构，所有特征均采用实体建模方式生成，无破面、无重叠面，可直接用于装配验证、运动仿真以及后续的工程图导出工作，能够为五金传动部件的设计、教学演示提供直观的三维参考。
