面向量产的智能车载蓄电池充电控制板

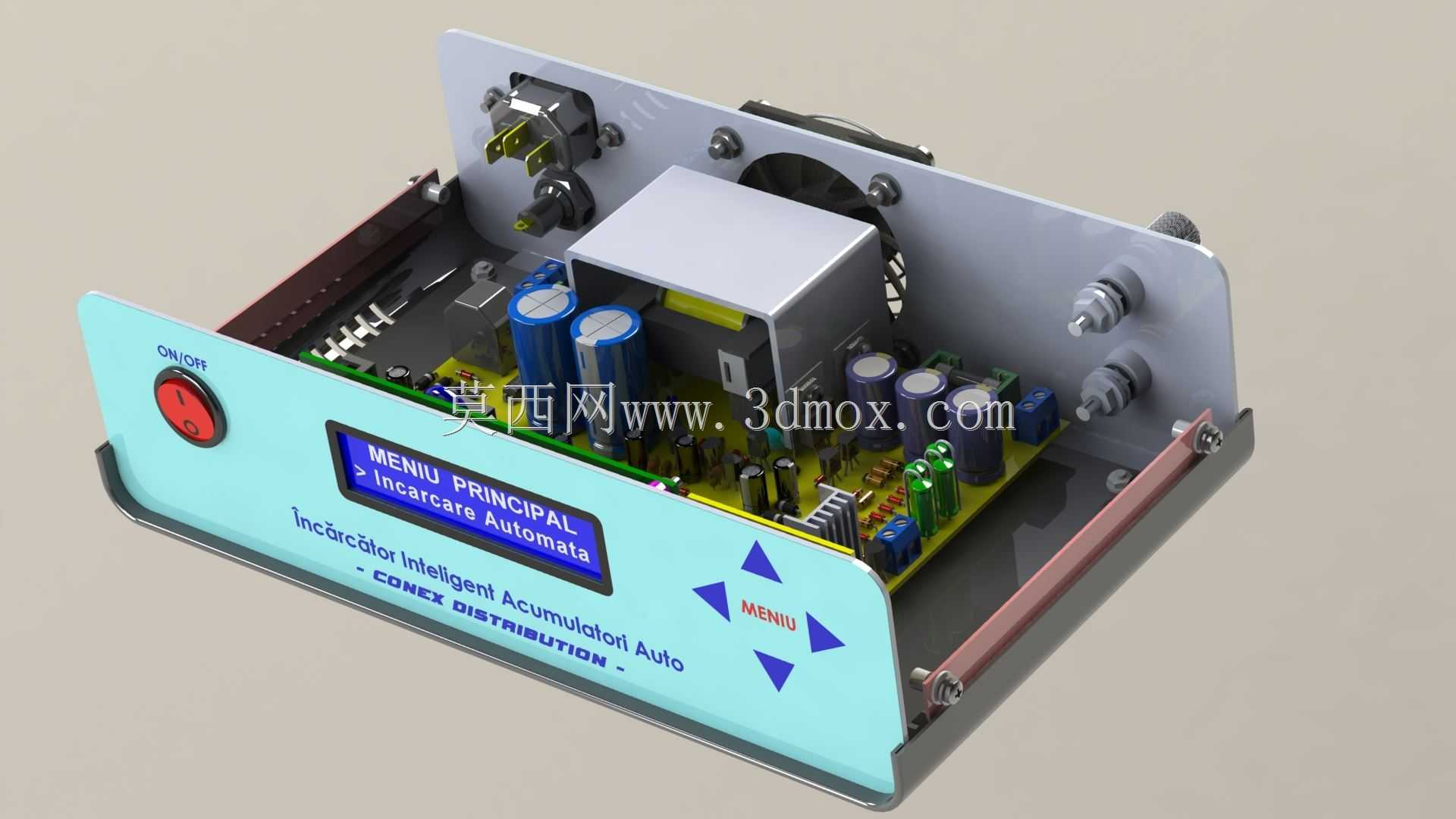

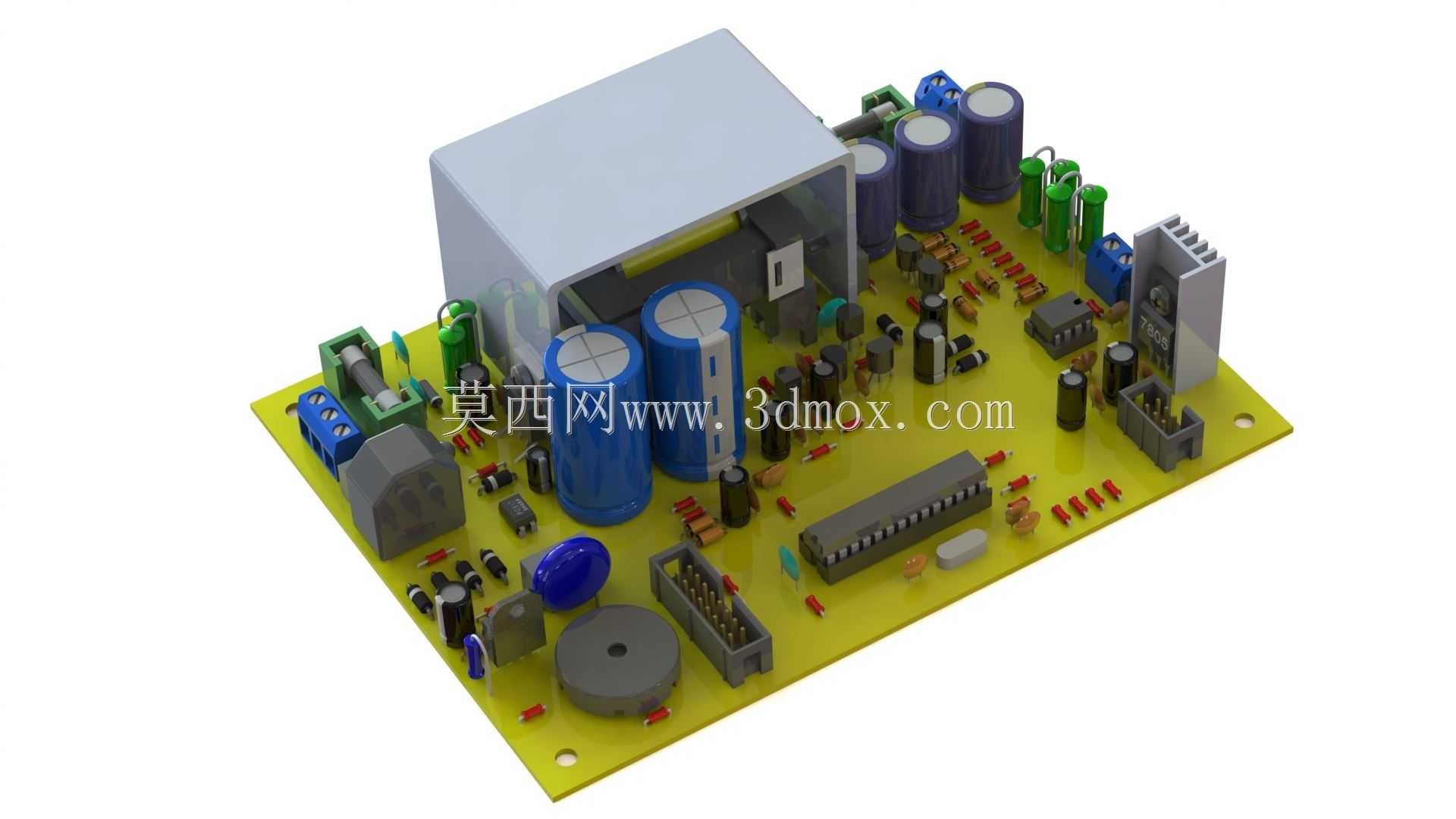

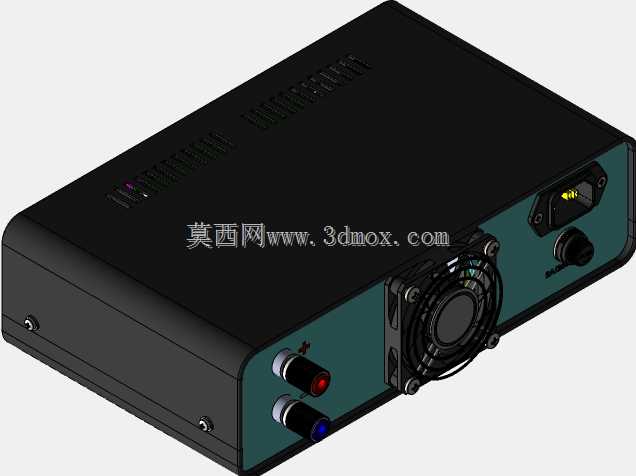

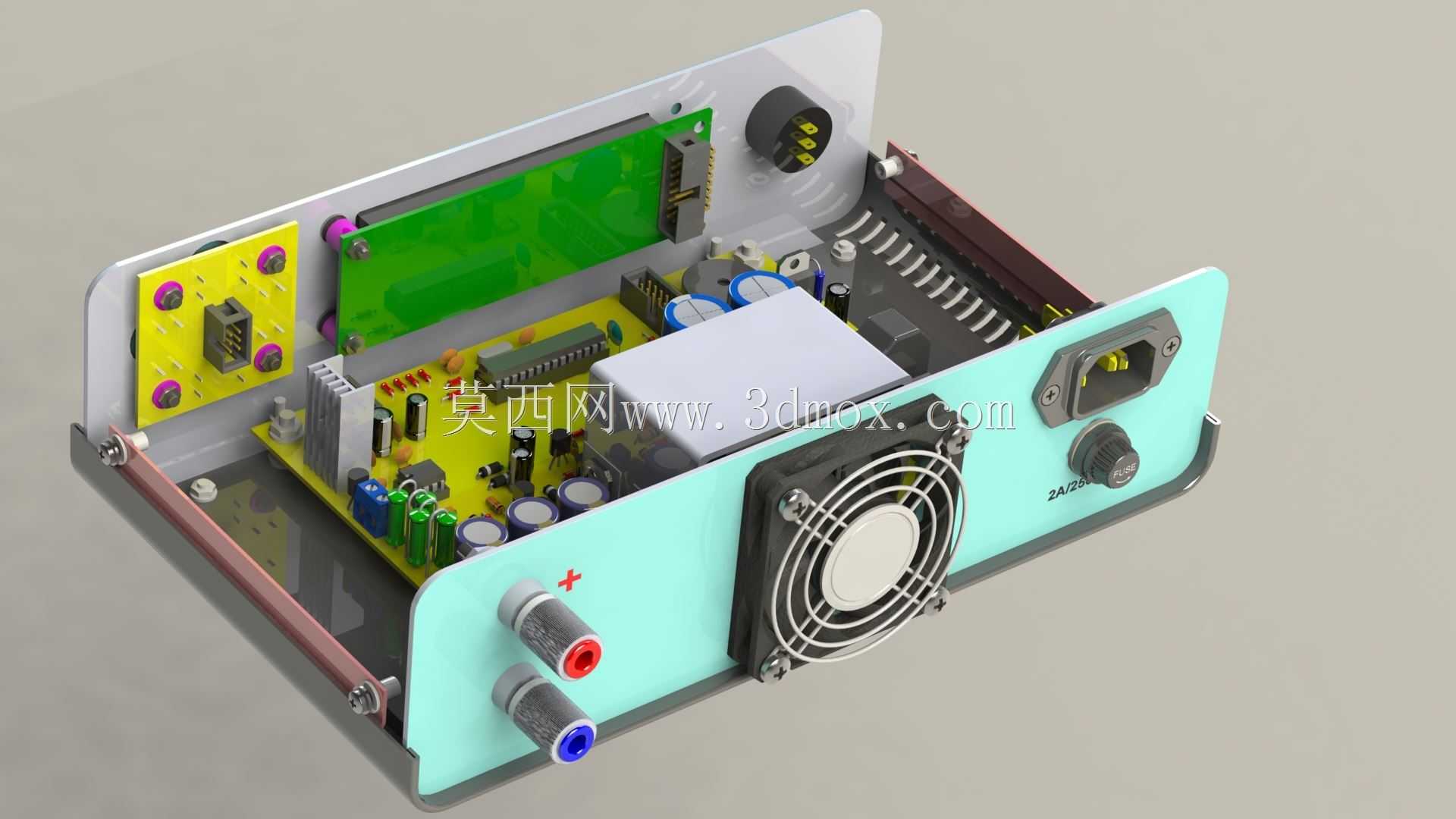

这款智能汽车蓄电池充电装置，主要面向汽车后市场维修保养、车载应急供电、家用车辆长期停放补电、汽修门店批量电瓶维护等核心应用场景，可适配市面主流的常规铅酸、AGM启停、GEL胶体三类车载蓄电池，覆盖绝大多数乘用车辆、轻型商用车辆的电瓶补能需求。作为面向批量生产开发的充电控制硬件，该装置在设计阶段充分考量了量产落地的工艺可行性与实际使用的可靠性，整体采用单块FR-4环氧玻纤电路板作为承载基底，所有直插与贴片元器件均按照波峰焊、回流焊的量产工艺要求排布，预留了标准化的输入输出接线端子位、安装固定孔位，可直接适配通用塑壳的内部安装卡槽，无需额外定制结构件即可完成整机组装，大幅降低量产阶段的开模与装配成本。功能层面，装置内置闭环电流控制逻辑，硬件层面最大可支持13A的充电电流输出，同时通过固件程序将常规充电工况下的输出电流限制在10A，既可以满足240Ah大容量亏电电瓶的快速补能需求，又能避免大电流持续输出导致的电瓶过充、极板硫化损伤，适配的电瓶容量覆盖范围从普通家用车的45Ah小容量电瓶到轻商车型的240Ah大容量电瓶，无需手动切换充电档位即可自动匹配充电参数。散热设计上，装置将核心发热功率器件紧贴独立铝制散热片安装，经过实际工况验证，在10A满电流输出、25摄氏度环境温度的连续工作状态下，散热片最高温度稳定在55摄氏度，无需额外加装风冷风扇即可满足长时间工作的散热要求，既降低了整机运行的风噪，也减少了风扇转动带来的故障点，提升装置长期工作的稳定性。电路板的元器件排布充分考虑了电磁兼容要求，高压输入回路与低压采样回路做了物理分区隔离，大容量电解电容采用卧式加固焊接，避免车辆行驶过程中的震动导致引脚脱焊，输入输出端预留了防反接、过流保护的器件安装位，可根据不同定位的产品需求灵活选配保护功能，兼顾成本控制与功能扩展性。安装边界上，电路板整体轮廓方正，边角做了圆弧倒角处理，所有外接接口均布置在板边同侧，方便外部接线操作，固定孔位采用对称式设计，可兼容横向、纵向两种安装方向，适配不同内部空间的塑壳结构，板上最高元器件为顶部的屏蔽罩与大体积电解电容，整体高度控制在常规车载充电器的壳体尺寸范围内，不会出现元器件顶壳的装配问题。
