功率半导体热阻抗测设备结构设计

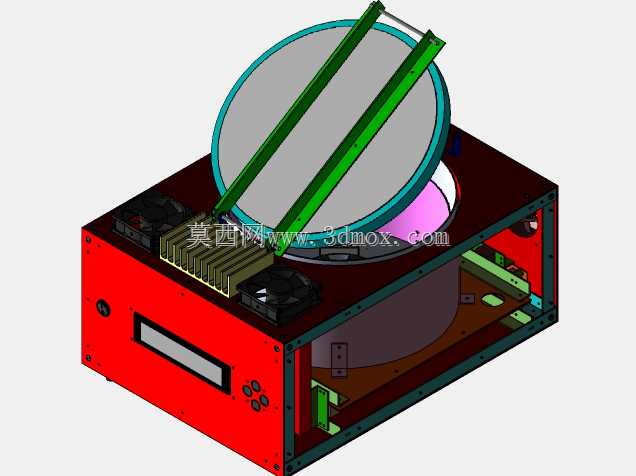

　　在功率半导体器件的研发、来料检验及可靠性验证环节，热阻参数是直接关联器件载流能力、寿命表现的核心指标，这套热阻测试设备的结构设计，完全围绕实验室及产线端的实际测试需求展开，从安装边界到功能模块的排布，都经过多轮实际测试场景的适配调整。设备主体采用箱式承载结构，底部框架预留了标准工业脚轮的安装位，整机放置时的占地边界控制在桌面级设备的常规尺寸范围内，既可以固定放置在实验室测试台面上，也可根据产线巡检需求短距离移动，框架主体采用钣金折弯拼接结构，侧壁预留了散热风扇的安装开孔，对应内部功率模块、温控模块的散热风道，避免长时间测试过程中设备自身温升影响测试精度。设备上部的测试工位采用可翻转的圆形载台结构，

　　载台边缘设置了两根平行的绿色导向压条，压条可根据不同封装规格的被测器件调整间距，适配TO封装、模块封装等多种外形的功率半导体器件装夹，载台翻转角度可在0到90度区间内锁定，既可以水平放置完成常规的稳态热阻测试，也可以倾斜一定角度，配合红外测温组件完成瞬态热阻测试过程中的表面温度场采集，载台下方设置了加热及制冷一体化的温控基座，可快速将被测器件的壳温稳定在设定区间，覆盖工业级、车规级器件常见的测试温度范围。箱体正面预留了数显屏及操作按键的安装位，数显屏可实时显示当前测试温度、加热功率、测试时长等核心参数，按键区域采用下沉式设计，避免日常操作过程中的误触，箱体内部采用分层排布结构，下层放置大功率供电模块及温控循环组件，

　　中层放置信号采集及处理电路板，上层直接对接测试载台，各层之间预留了走线槽位，强弱电走线完全分离，减少信号干扰对测试数据的影响。从结构设计的细节来看，载台的压条采用耐磨绝缘材质，既可以保证被测器件装夹时的压力均匀，避免压接过程中损坏器件引脚，也能防止测试过程中出现漏电风险，箱体侧壁的散热风扇采用防尘网罩设计，适配实验室多尘环境下的长期使用，减少内部积灰对电路模块的影响，设备后部预留了通讯接口及电源接口的安装位，可对接上位机完成测试数据的自动导出与存储，满足批量测试过程中的数据追溯需求。在实际应用场景中，这套设备可覆盖功率MOSFET、IGBT、整流二极管等多种功率半导体器件的热阻测试需求，既可以用于器件研发阶段的封装热性能验证，

　　帮助研发人员优化封装散热结构，也可以用于来料检验环节，筛查出封装热阻不达标的来料器件，避免不合格器件流入后续生产环节，设备的装夹结构无需定制专用夹具，针对常规封装的器件可直接调整压条间距完成装夹，大幅缩短测试前的准备时间，相比传统的固定式测试台，可翻转载台的设计也让测试人员在更换器件、调整测温点时的操作更加顺手，不需要俯身探入设备内部完成操作，降低长时间测试作业的疲劳感。设备的整体结构设计充分考虑了日常维护的便利性，箱体侧板采用可拆卸式结构，拧下固定螺丝即可直接接触内部的各个功能模块，方便后期更换风扇、检修电路，内部的温控管路采用快插接头设计，后期维护时不需要复杂的管路连接操作，即可完成温控组件的更换与维护。
