车载称重集成采集终端设备结构设计

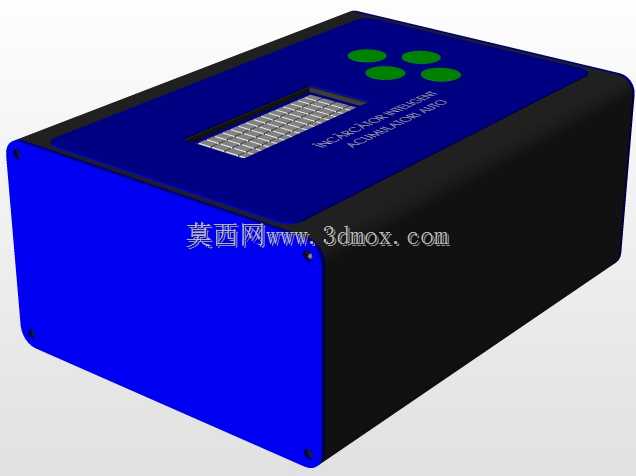

　　这款集成采集终端的结构设计，最初是围绕商用车载重实时监测场景落地的，核心要解决的是车载工况下设备抗振、防尘、操作便捷的实际需求，区别于实验室放置的台式采集设备，它的所有结构细节都围绕车载安装环境做了适配。从外形边界来看，整体采用方正切角的盒体结构，主体长宽高比例控制在3:2:1.2区间，既可以直接通过底部预留的安装孔固定在车辆驾驶舱侧围支架上，也能嵌入中控台预留的标准DIN位槽内，安装时不需要额外做过多的结构改造，侧边预留的走线槽深度刚好可以容纳直径6mm的通讯线缆与供电线缆，避免车辆行驶过程中线缆弯折磨损。设备上盖采用深蓝色工程塑料材质，表面做细咬花处理，既可以减少长期使用后的划痕残留，也能避免强光下的反光干扰驾驶员查看操作，

　　上盖区域的布局完全按照车载操作逻辑排布：靠近驾驶员一侧设置四颗圆形物理按键，按键凸起高度控制在2mm，按压力度设置在15N，戴劳保手套也能准确触发，不会因为车辆颠簸出现误触；按键旁侧设置长条形点阵显示窗口，窗口采用磨砂PC材质，透光均匀，即使在正午强光下也能清晰读取载重数值、设备运行状态，不会出现过曝看不清的问题。盒体主体侧面采用黑色阻燃ABS材质，壁厚设置为2.5mm，内部做纵横交错的加强筋布局，筋位厚度1.2mm，既可以降低整体重量，也能满足车辆行驶过程中持续振动的结构强度要求，不会因为长期颠簸出现壳体开裂、内部电路板松动的问题。内部腔体做了分层设计，上层预留按键板、显示板的安装柱位，安装柱高度统一为8mm，

　　柱位根部做R1圆角过渡，避免应力集中；下层空间预留称重信号采集模块、通讯模块、电源模块的安装位置，模块之间预留3mm的散热间隙，不需要额外加装散热风扇，依靠壳体本身的热传导就能满足车载-20℃到60℃工作温度区间的散热需求，避免风扇进灰带来的维护问题。设备的上下盖采用卡扣加螺丝的双重固定方式，侧边设置4个隐藏式卡扣，四角设置M3螺丝孔位，既可以保证日常维护时快速开盖检修，也能满足IP54的防尘防水要求，避免驾驶舱清洁时的水渍、灰尘进入设备内部。接口全部集中在设备后侧，从左到右依次布置电源接口、称重传感器接口、CAN通讯接口，接口旁侧做凸起的标识位，安装接线时不需要翻看说明书就能快速对应接口，接口周围做1mm高的挡边，

　　配合带防水胶圈的航空插头，进一步提升接口区域的防护能力。从实际应用场景来看，这类终端除了车载载重监测之外，也可以适配仓储物流的货台称重、小型工业设备的运行数据采集场景，结构上预留的扩展安装位可以根据不同场景更换通讯模块，不需要重新开模调整壳体结构，整体的结构冗余量控制在15%左右，既不会造成材料浪费，也能满足后续功能迭代的结构需求。设计过程中特意规避了尖锐棱角，所有外漏边角都做R2圆角处理，避免安装维护过程中划伤操作人员，壳体表面的丝印区域做下凹0.3mm的处理，丝印完成后不会因为长期摩擦出现标识脱落的问题，按键旁的功能标识采用激光雕刻填漆工艺，即使长期使用也能清晰识别按键功能。
