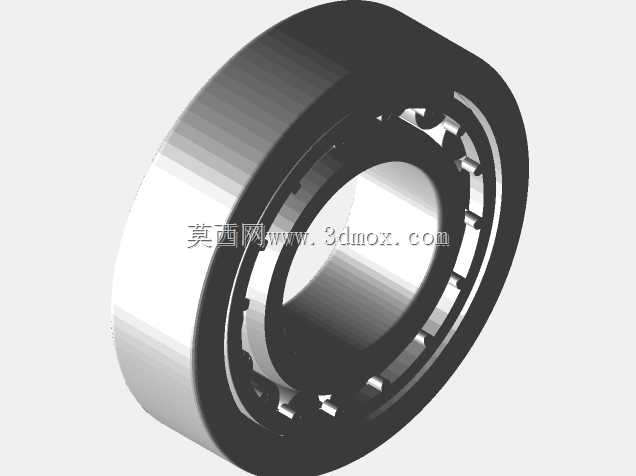

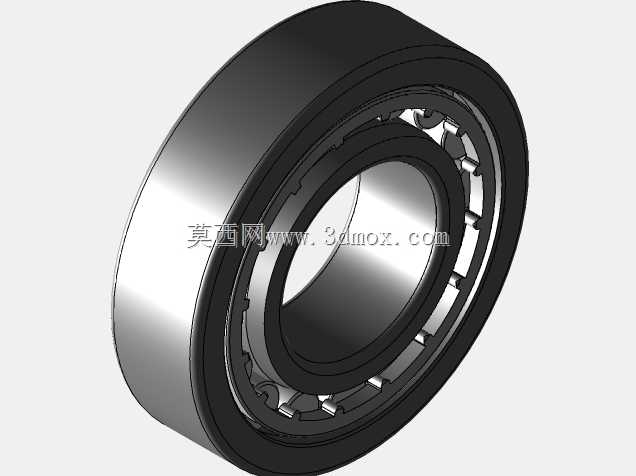

高精度圆柱滚子滚动接触轴承结构展示

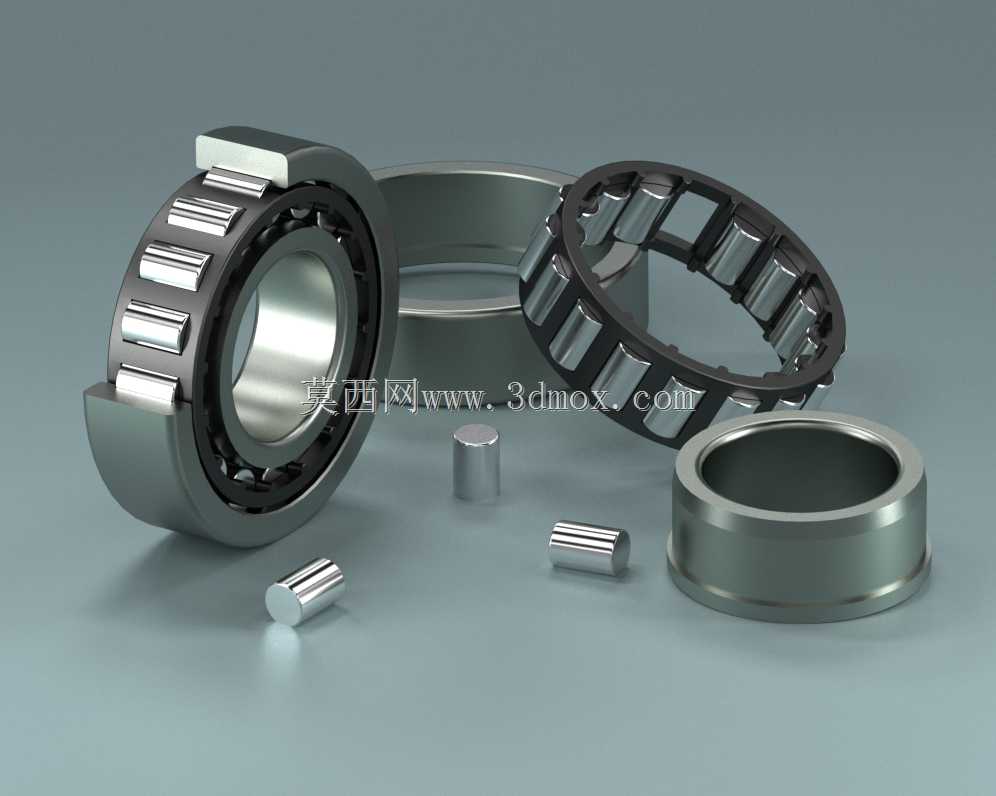

这款滚动接触轴承是机械传动系统中承担径向载荷支承的核心部件，广泛应用于机床主轴、重型减速机、冶金输送辊道、工程机械行走机构、风力发电机组传动链等需要高承载能力、低运转摩擦的工业场景，是保障旋转轴系平稳运行、降低传动能耗、延长设备服役周期的关键基础零件。该轴承采用圆柱滚子作为滚动体，相较于同尺寸的球轴承，其线接触的承载形式可承受更大的径向载荷，同时具备更高的刚性，适合重载、中高速的运转工况，能够在轴系受热产生微量轴向伸长时，通过滚子与套圈挡边的配合适配一定的轴向位移，避免附加载荷对轴系造成损伤。从结构设计来看，该轴承采用分体式可拆分结构，由内圈、外圈、冲压保持架、圆柱滚子四个独立部分组成，保持架采用兜孔式结构均匀分隔每颗滚子，避免运转过程中滚子之间直接接触产生摩擦与磨损，同时引导滚子在滚道内平稳滚动，优化轴承内部的润滑脂留存空间，保障运转过程中各接触副能够得到持续润滑。设计过程中严格遵循滚动轴承的接触应力分布规律，对套圈滚道的曲率、滚子的凸度修形进行了优化，避免滚子端部出现应力集中导致的早期点蚀失效，同时对套圈的挡边高度进行精准计算，既保证滚子运转过程中不会发生脱出，又预留足够的润滑介质流通通道，降低运转过程中的温升。在外形尺寸与安装边界方面，该轴承的内圈内径、外圈外径、装配总宽度均符合通用轴承的安装尺寸规范，可直接适配对应规格的轴承座与轴颈安装位，安装时可将内圈、外圈分别装配至轴与轴承座后再合装，大幅降低重型设备的装配难度；安装过程中需保证轴颈与轴承座孔的同轴度公差符合要求，避免偏载导致的滚子受力不均，同时需根据运转工况匹配对应牌号的润滑脂或润滑油，控制初始填脂量在轴承内部空腔的三分之一到二分之一区间，避免过量润滑导致的运转温升过高。该轴承的各部件加工精度均满足高转速运转的形位公差要求，滚道表面经过超精研处理，粗糙度达到镜面级别，可有效降低滚动接触过程中的摩擦阻力，减少运转过程中的振动与噪声，即使在连续重载运转的工况下，也能长期保持稳定的支承精度，避免轴系出现窜动、偏摆等问题，保障整套传动设备的运行可靠性。
