纺车式渔线轮内部传动结构三维设计

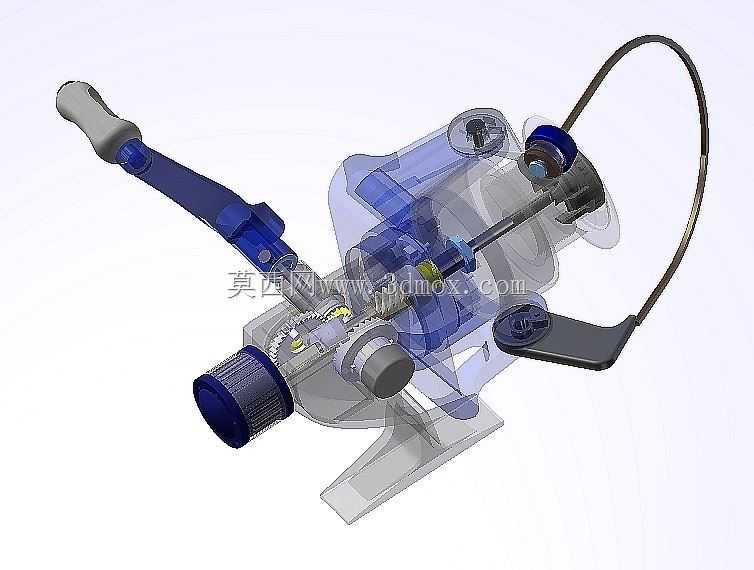

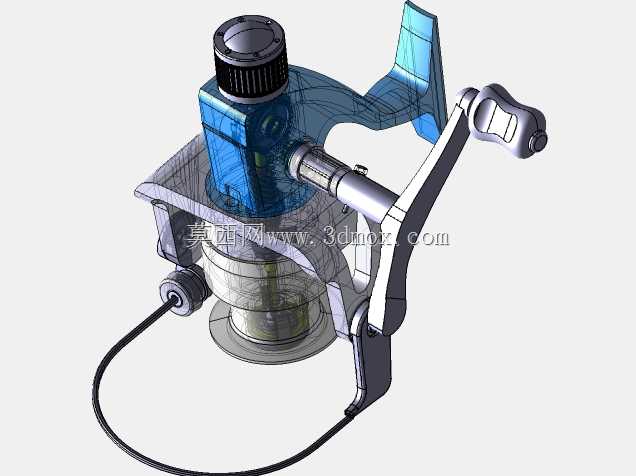

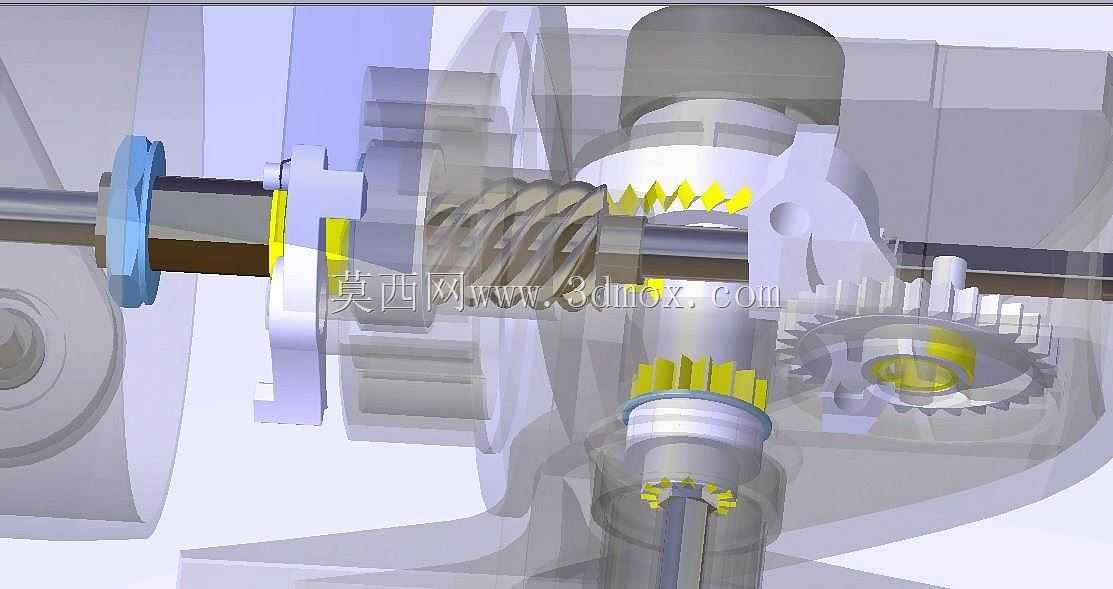

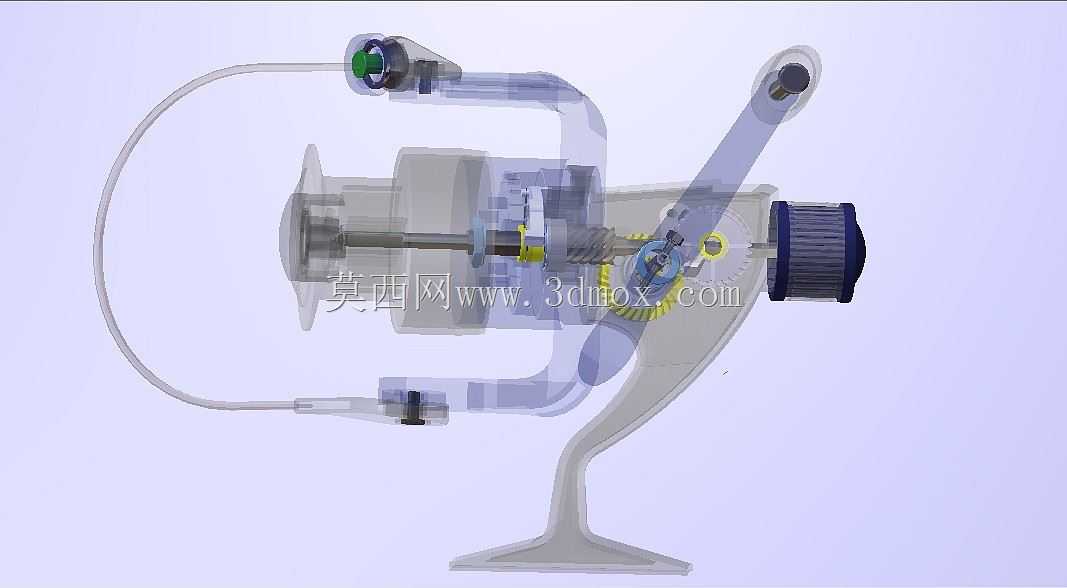

该三维设计针对户外垂钓场景下的纺车式渔轮展开，完整还原了渔轮从外部握持结构到内部传动链路的全部细节，可直接用于垂钓装备的结构验证、装配工艺优化以及新品开发的结构参考。在实际垂钓作业中，这类渔轮承担着钓线收放、卸力缓冲、控鱼遛鱼的核心功能，是路亚钓、海钓、远投钓等垂钓场景中不可或缺的核心装备，其传动顺畅度、结构强度直接决定垂钓过程的操作手感与作钓成功率。从功能特性来看，该结构完整覆盖了渔轮的核心功能模块：摇臂输入组件通过单向轴承与主轴连接，可将摇臂的圆周转动转化为线杯的往复收线动作与导环的同步排线动作，内部设置的多级齿轮传动副经过齿形优化，可在摇臂转动时实现稳定的传动比输出，避免收线过程中出现卡顿、跳齿问题；线杯部分预留了标准钓线安装位，可适配不同线径的尼龙线、PE线与碳线，侧盖位置的卸力调节结构通过摩擦片组的压紧力调整，可实现不同档位的出线阻力设置，在中鱼后可根据鱼种拉力自动出线缓冲，避免钓线被瞬间拉力扯断；导环排线机构通过偏心凸轮与传动齿轮联动，可在收线过程中带动导线规沿线杯轴向做匀速往复运动，保证钓线能够均匀排布在线杯表面，避免出现堆线、卡线问题，提升抛投时的出线顺畅度与抛投距离。在设计思路上，该结构采用半透明外壳的展示形式，清晰呈现了内部各零件的装配关系与运动路径，整体结构遵循轻量化与高强度平衡的设计原则，主体支撑结构采用一体化成型的支架设计，减少多余的拼接缝隙，提升整体结构的抗扭强度，可承受大体重鱼种拉扯时的侧向冲击力；内部传动齿轮采用斜齿啮合设计，相比直齿结构拥有更大的啮合接触面积，传动过程噪音更低、承载能力更强，可适配大拉力值的作钓需求；摇臂部分采用可折叠的结构设计，非使用状态下可将摇臂折叠贴合轮体，减少收纳时的空间占用，摇臂末端的握丸采用防滑纹理设计，即使手部沾水或沾有钓线润滑脂也能保证稳定握持，不会出现打滑问题。从安装边界与尺寸适配来看，该渔轮的轮脚结构采用标准通用尺寸设计，可适配市面上绝大多数垂钓竿体的轮座安装位，无需额外改装即可直接装配使用；整体轮体的外形尺寸经过优化，在保证内部传动结构拥有足够强度与线容量的前提下，尽可能压缩了轮体的径向与轴向尺寸，降低整体重量，减少长时间持竿作钓时的手部负担；各转动配合位置均预留了标准的轴承安装位，可根据使用需求替换不同精度等级的轴承，提升整体转动顺滑度，各密封位置预留了密封件安装槽，可加装防水密封圈，避免作钓过程中水流、泥沙进入轮体内部磨损传动零件，提升产品的户外环境适应能力与使用寿命。
