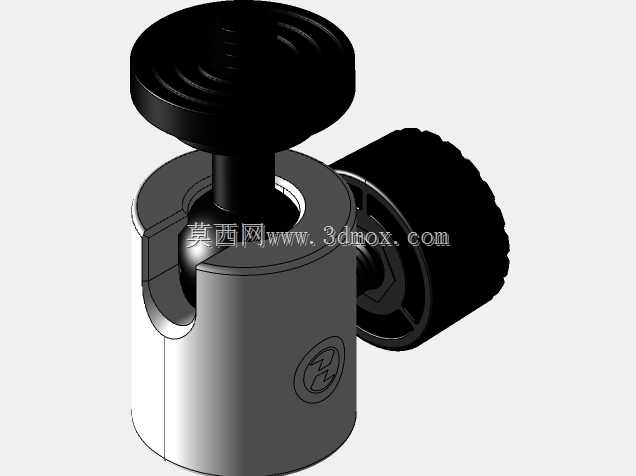

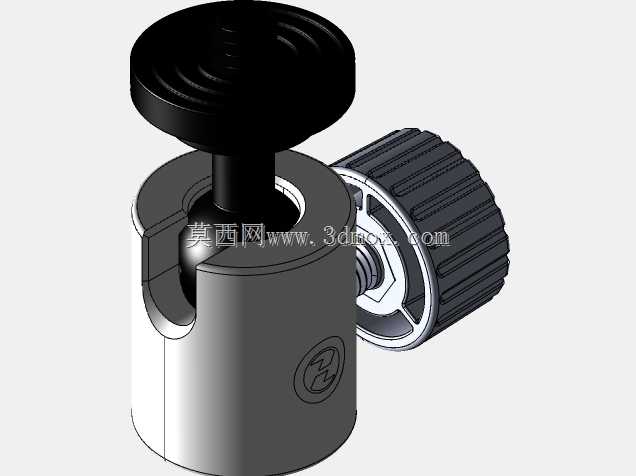

1/4接口螺旋锁紧三脚架迷你球头结构

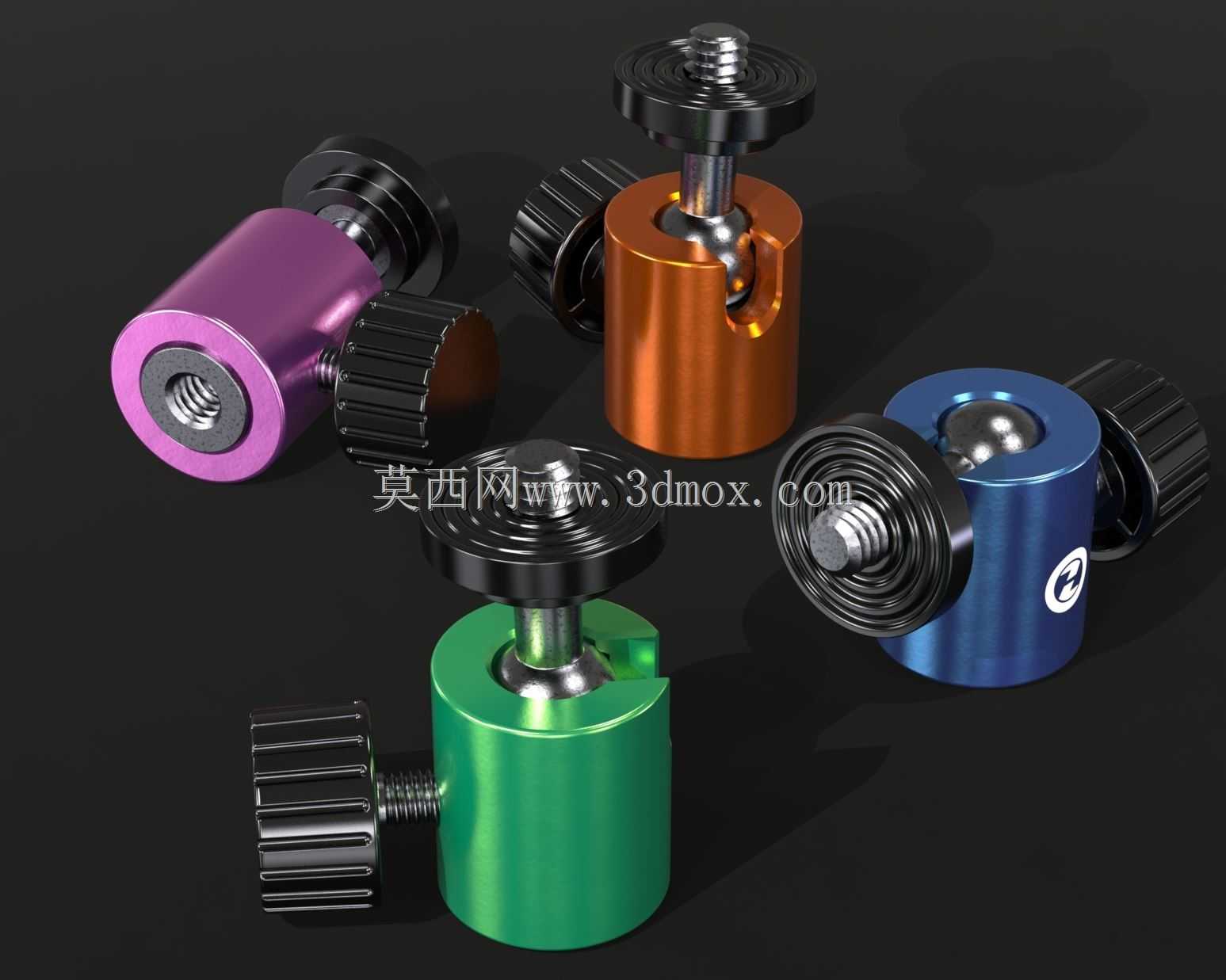

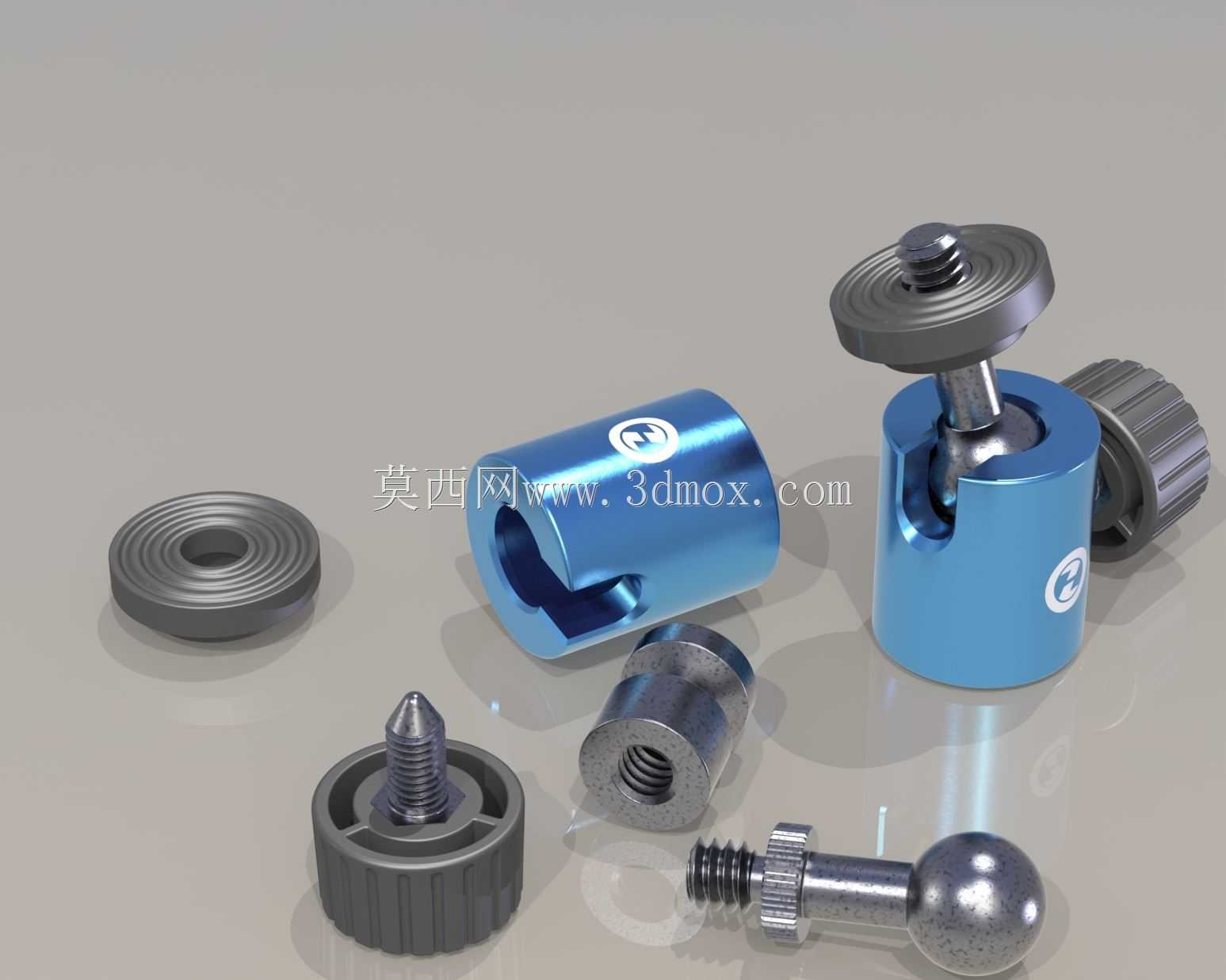

这款迷你球头结构主要面向影像拍摄支撑场景，适配桌面三脚架、便携支架、补光灯架等小型支撑设备，可满足微单相机、运动相机、小型补光灯、外接监视器等轻量化影像设备的角度调节需求，在桌面vlog拍摄、户外便携取景、直播间小型机位布置、微距拍摄机位微调等场景中都能发挥作用，相比大尺寸云台更节省收纳空间，负重能力适配单台重量在1kg以内的小型影像设备，不会给便携出行增加额外负担。产品核心功能是实现连接设备的多维度角度快速调节，通过侧面螺旋锁紧旋钮控制球头的夹紧与松脱，松开旋钮时球头可在球窝内实现任意角度的旋转、倾斜、水平偏转，使用者可根据拍摄需求快速调整设备俯仰角度、水平朝向、侧倾角度，调整到位后旋紧旋钮即可依靠球窝与球头的抱紧力锁定位置，避免拍摄过程中设备出现滑移、点头的问题；当需要将设备调整至90度垂直俯拍或竖拍状态时，球窝侧面预留的开槽可容纳球头连接轴下沉，无需额外拆卸设备即可实现大角度调整，适配竖拍短视频、桌面俯拍开箱等特殊机位需求。设计思路上围绕便携性与可靠性做平衡，整体采用分体式组装结构，主要包含球头连接轴、铝合金锁紧套筒、螺旋调节旋钮、上下1/4英寸连接螺钉、防滑垫片几个核心部件，球头与连接轴采用一体化金属加工，表面做光滑耐磨处理保证转动顺畅无卡顿，锁紧套筒采用开口式结构，旋紧旋钮时套筒开口收窄抱紧球头，锁紧力均匀分布在球头接触面，不会出现单点压损球头表面的问题；上下连接端均采用行业通用的1/4英寸标准螺纹，上端可直接连接带标准1/4螺孔的相机、补光灯等设备，下端可适配带1/4螺柱的三脚架、桌面支架等支撑载体，无需额外转接头即可完成组装。外形尺寸上整体结构紧凑，组装完成后整体高度不超过30mm，最大外径不超过20mm，收纳时可直接随三脚架放入小型摄影包甚至口袋中；安装边界上需注意上下螺纹的拧入深度控制在3-5mm，避免过度拧入顶坏内部球头结构，锁紧旋钮的操作力矩控制在0.5N·m即可提供足够锁紧力，无需使用工具额外加力，防止套筒变形影响锁紧精度；所有金属部件边缘都做了倒角处理，没有尖锐毛刺，日常使用调整时不会刮伤设备表面或划伤使用者手部，底部配套的防滑橡胶垫可增大与支撑面的摩擦力，进一步提升安装后的稳定性，即使在光滑的玻璃桌面、金属台面上使用也不会出现打滑移位的问题。
