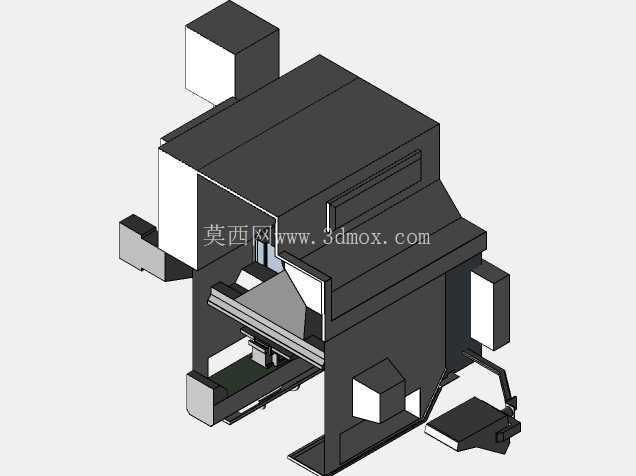

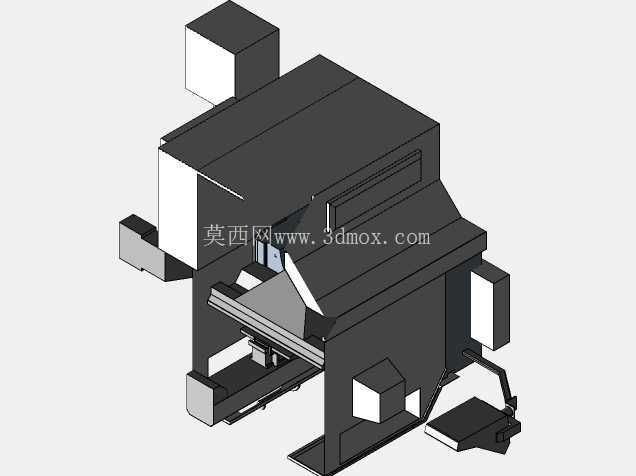

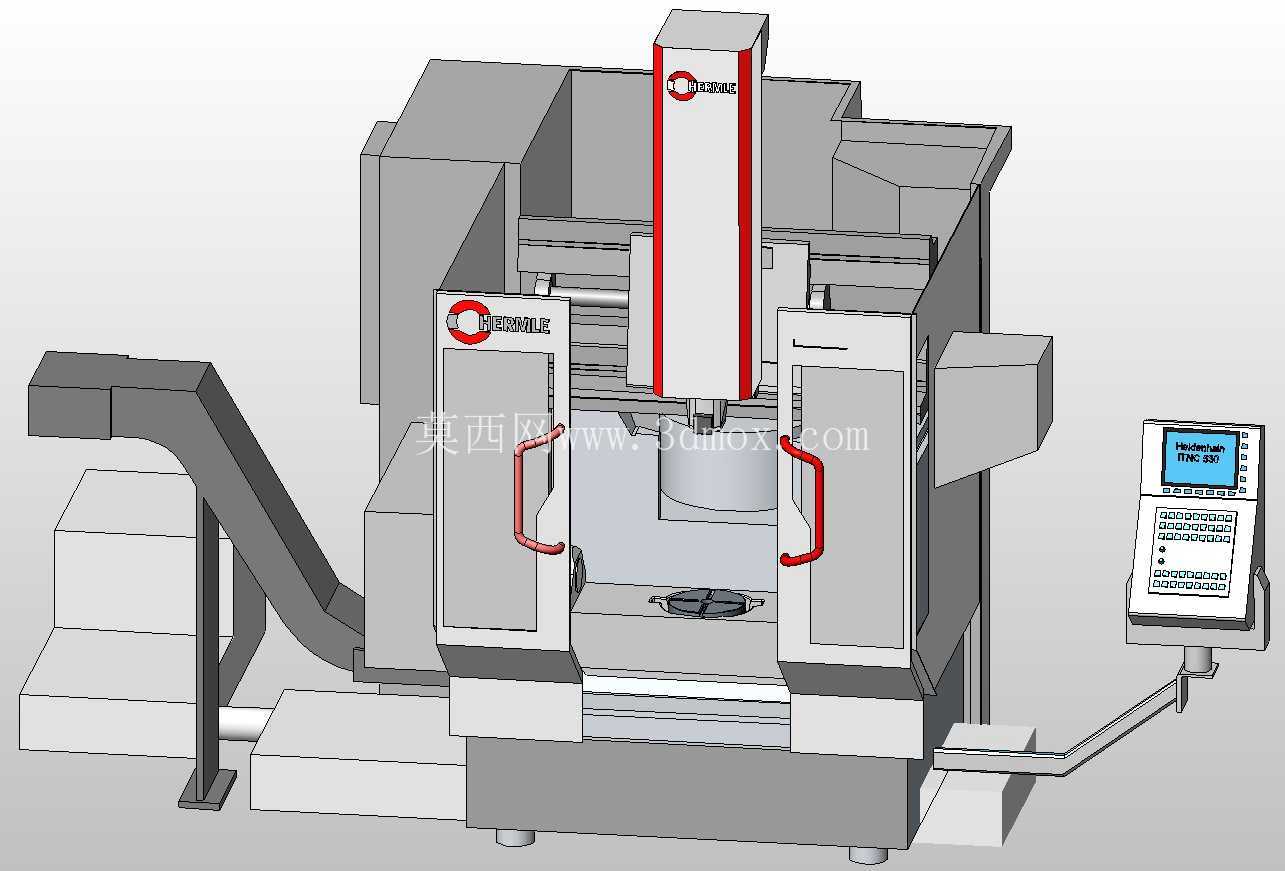

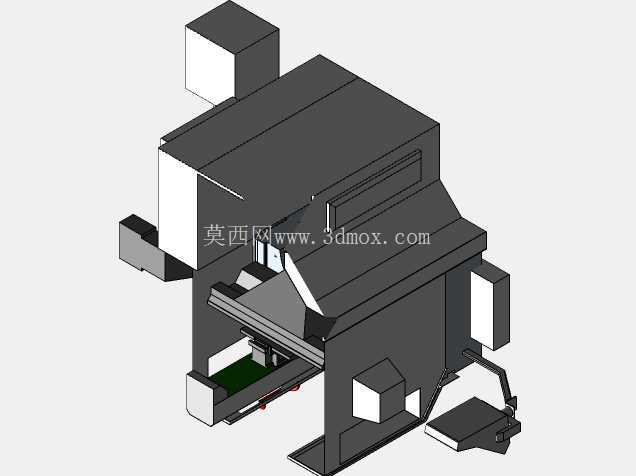

HermleC600高精度立式加工中心结构还原

　　本次还原的Hermle C600设备结构，完全参照真实机床的安装边界与部件比例搭建，可直接用于车间布局仿真、产线规划验证、操作培训演示等场景。从实际加工场景来看，该类设备多用于精密模具型腔加工、复杂航空结构件铣削、高精度医疗器械零件制造等领域，对主轴跳动、轴系定位精度、防护结构密封性都有极高要求，建模过程中也针对这些核心特性做了结构层面的还原。

　　从设计思路上，建模优先保证各运动轴的行程边界与真实设备一致，Z轴主轴滑枕的导轨安装面、X/Y轴工作台的移动范围、两侧安全防护门的开合行程都严格参照实物比例，避免布局仿真时出现干涉误判。设备左侧的排屑器结构单独做了装配关系还原，排屑出口的高度、倾斜角度与真实安装尺寸匹配，车间规划时可直接对接排屑小车或集中排屑系统的接口位置，无需二次调整尺寸。右侧悬挂的操作面板支架做了可转动的结构预留，仿真时可模拟操作人员不同站位下的面板操作角度，还原真实人机交互场景。

　　设备的主轴单元部分，还原了刀具安装接口、主轴端面到工作台面的最大最小距离，做工艺方案验证时可直接核对刀具长度、夹具高度的匹配性，避免实际加工中出现超程碰撞。双开门的防护结构采用透明视窗与金属门框的分层建模，门框上的安全锁安装位、门把手的操作高度都符合真实人机工程尺寸，操作培训类仿真中可直接演示开门换料、关门防护的完整流程。设备底座的地脚安装孔位置、调平螺栓的调节行程都做了细节还原，厂房布局时可直接匹配地面预埋螺栓的位置，核算设备安装所需的地面承重区域范围。

　　从功能特性的还原来看，模型区分了铸件床身、钣金防护、运动轴组件、操作单元、排屑组件几个独立的装配模块，做设备拆解演示、结构原理教学时可单独拆分各部件展示内部传动结构。刀库位置的结构预留与真实设备一致，可扩展添加换刀机械手的动作仿真，完整还原自动换刀的全流程动作路径。设备顶部的警示灯安装位、管线拖链的走向都按照实际布线逻辑还原，避免仿真时出现管线与运动部件干涉的错误判断。

　　在安装边界的尺寸还原上，设备整体的长宽高尺寸、操作维护所需的周边安全距离都做了对应预留，车间规划时可直接将模型导入产线布局文件，核算设备间距、物流通道宽度、维护操作空间是否符合安全规范。床身侧面的电气柜安装位置、冷却系统的接口位置都与实物一致，对接厂房水电、压缩空气接口时可直接核对位置坐标，减少现场安装的管线改造工作量。

　　针对精密加工的特性，模型还原了主轴周围的冷却喷嘴安装位、工作台的T型槽布局，做夹具设计验证时可直接匹配T型槽的间距、螺栓孔位置，提前验证夹具安装的干涉问题。两侧防护门的开合角度做了角度限位还原，仿真换料流程时可准确核算开门后所需的操作空间，避免与周边物料架、转运设备产生碰撞。排屑器的出料高度匹配标准集屑车的接料高度，无需额外调整排屑导流结构。
