立式液压废纸打包机结构设计三维作品

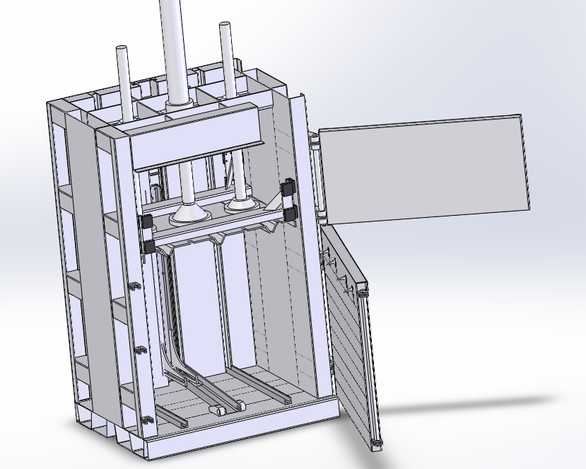

本作品为立式液压废纸打包机的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1比例还原，完整呈现了立式打包机的整机结构与工作逻辑。建模阶段首先搭建整机的框架主体，采用型钢拼接式的机架结构，对竖向立柱、横向支撑梁的连接位置做了精准的位置约束，通过装配体配合关系模拟实际焊接、螺栓连接的装配状态，确保机架整体的结构强度表现符合废料压缩工况的受力要求。设备的核心施压结构采用多液压缸协同布局，顶部设置主压油缸与辅助导向柱，建模时对油缸的缸筒、活塞杆、压合推板的配合行程做了运动仿真校验，确保压合过程中推板运行平稳无卡滞，推板表面做了加强筋结构的细节还原，匹配废纸压缩时的大面受力需求。进料与出料结构采用侧开式舱门设计，分别设置上侧进料挡门与下侧出料舱门，对舱门的铰接转轴、锁止卡扣结构做了完整建模，还原了舱门开合的活动轨迹，其中下侧出料舱门配套了打包完成后取包的支撑导向结构，便于压缩成型的废纸包顺利移出。料仓内部设置了导向滑轨与推包辅助结构，建模时对滑轨的安装位置、滑动副的配合间隙做了合理设定，确保推包动作顺畅无干涉。渲染阶段采用金属材质为主的材质赋予方案，机架结构赋予哑光型钢材质，液压缸部件赋予镀铬金属质感，舱门结构赋予钣金喷涂材质，通过光影调整突出设备的结构层次感，清晰展现各部件的装配关系与位置布局。设计思路围绕中小型废品回收站点的废纸压缩需求展开，采用立式布局减少设备占地面积，优化液压管路的排布走向，将液压元件的安装位置预留于机架顶部后侧，既方便日常维护检修，也避免压缩过程中废料对管路造成磕碰损伤，同时在机架底部设置了安装固定孔位，便于设备落地安装时的地脚固定，提升设备运行时的稳定性。整个模型完整覆盖了废纸打包机从进料、压缩到出包全流程的结构部件，各零件建模参数可直接对接工程图输出，为后续的生产制造提供完整的三维数据支撑。
