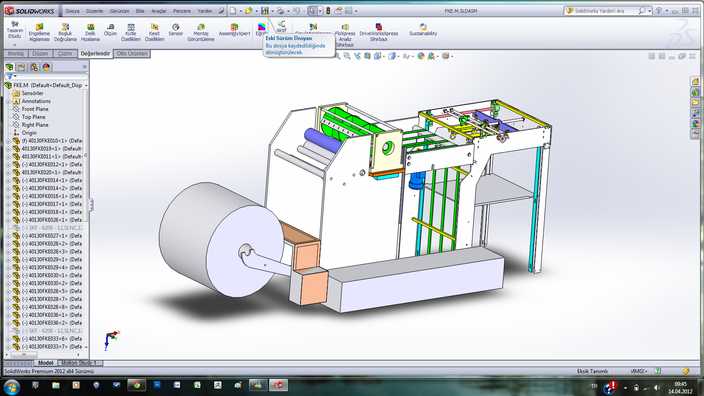

卷料进料式覆膜加工设备三维结构

本作品为卷料进料式覆膜加工设备的三维建模成果，建模过程依托专业三维设计环境完成，整体遵循工业设备实际生产的尺寸比例与装配逻辑搭建。建模阶段先从设备底部的承托机架开始构建，采用方管型材拼接的结构逻辑，绘制出底部支撑底座、侧立支撑柱与中部操作平台的轮廓，通过拉伸、切除特征完成机架各型材的接口、安装孔位设计，确保机架部分的承重结构符合实际设备的力学支撑需求。随后构建左侧的卷料放卷机构，包含大直径卷料承托辊、放卷轴座与导向过渡辊组，放卷辊的圆柱面做了适配卷材装载的轴径设计，轴座部分添加了轴承安装位的细节特征，还原放卷机构的转动支撑结构。设备中部的核心加工腔体部分，建模时拆分了外侧护罩、内部传动辊组、压合辊组件与导向杆结构，内部多组平行传动辊按照走料路径依次排布，压合辊部分添加了压力调节的安装座结构，绿色的导向杆件按照走料的限位路径做了等距排布，还原卷材在设备内部的走料导向逻辑。设备上部的框架结构采用铝型材拼接的建模逻辑，添加了型材连接角件、安装槽的细节特征，还原上部框架的装配结构。渲染阶段对不同部件赋予了对应材质，底部机架与外侧护罩赋予哑光白色金属烤漆材质，卷料辊赋予哑光银灰色金属材质，导向杆件赋予亮面金属与绿色工程塑料材质，传动辊组赋予镀铬亮面金属材质，通过环境光影的调整，呈现出设备在实际车间环境中的金属质感与结构层次感。整体建模过程严格遵循从下到上、从机架到功能组件的装配顺序，各部件之间保留了合理的装配间隙与运动空间，完整还原了该类卷料加工设备的走料路径、压合加工、放卷进料的完整结构逻辑，可用于设备结构展示、装配教学与方案沟通使用，各特征的参数化建模保留了后续修改调整的空间，可根据实际加工需求调整辊组间距、机架尺寸与走料宽度参数。
