工业级立式台钻结构设计方案

这款立式台钻是面向小型机加工场景、维修工坊、职业院校实训工位开发的通用钻削加工设备，可广泛应用于五金零件加工、小型金属构件制作、设备维修配孔、教学实训操作等场景，能够完成对黑色金属、有色金属、非金属板材及型材的钻孔、扩孔、铰孔、攻丝等常规钻削工序，是小型加工场景中替代手电钻、保障孔位加工精度的核心通用设备。

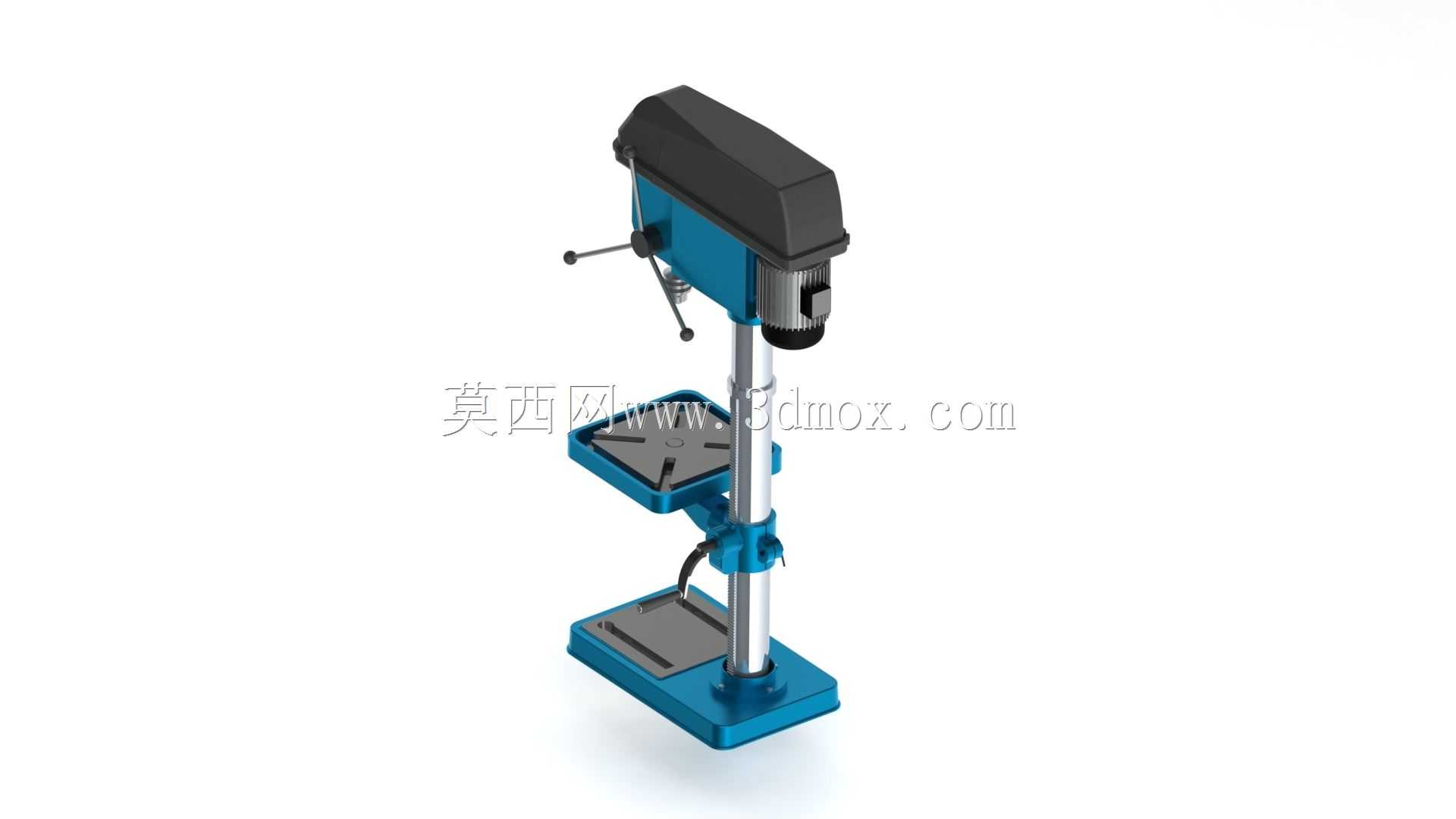

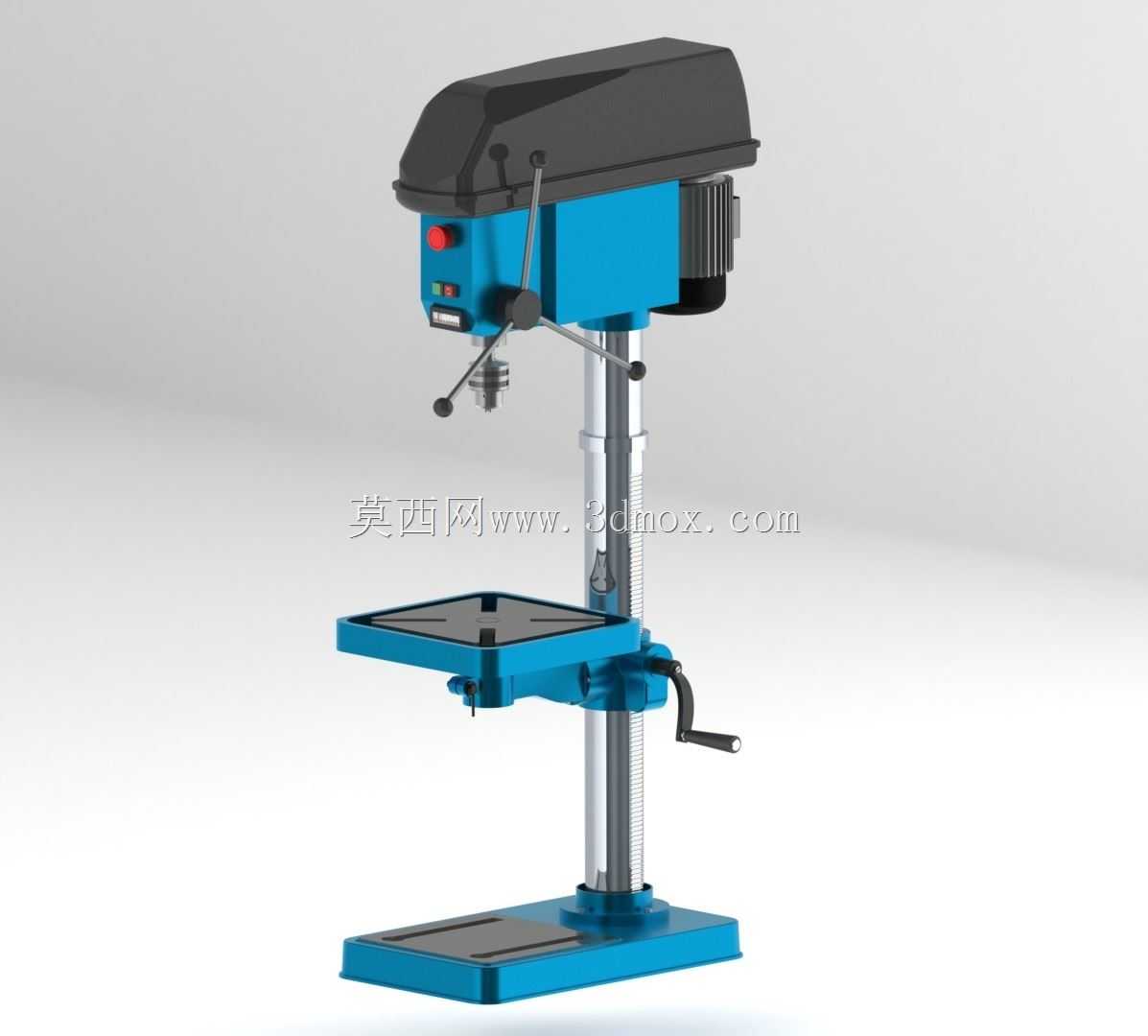

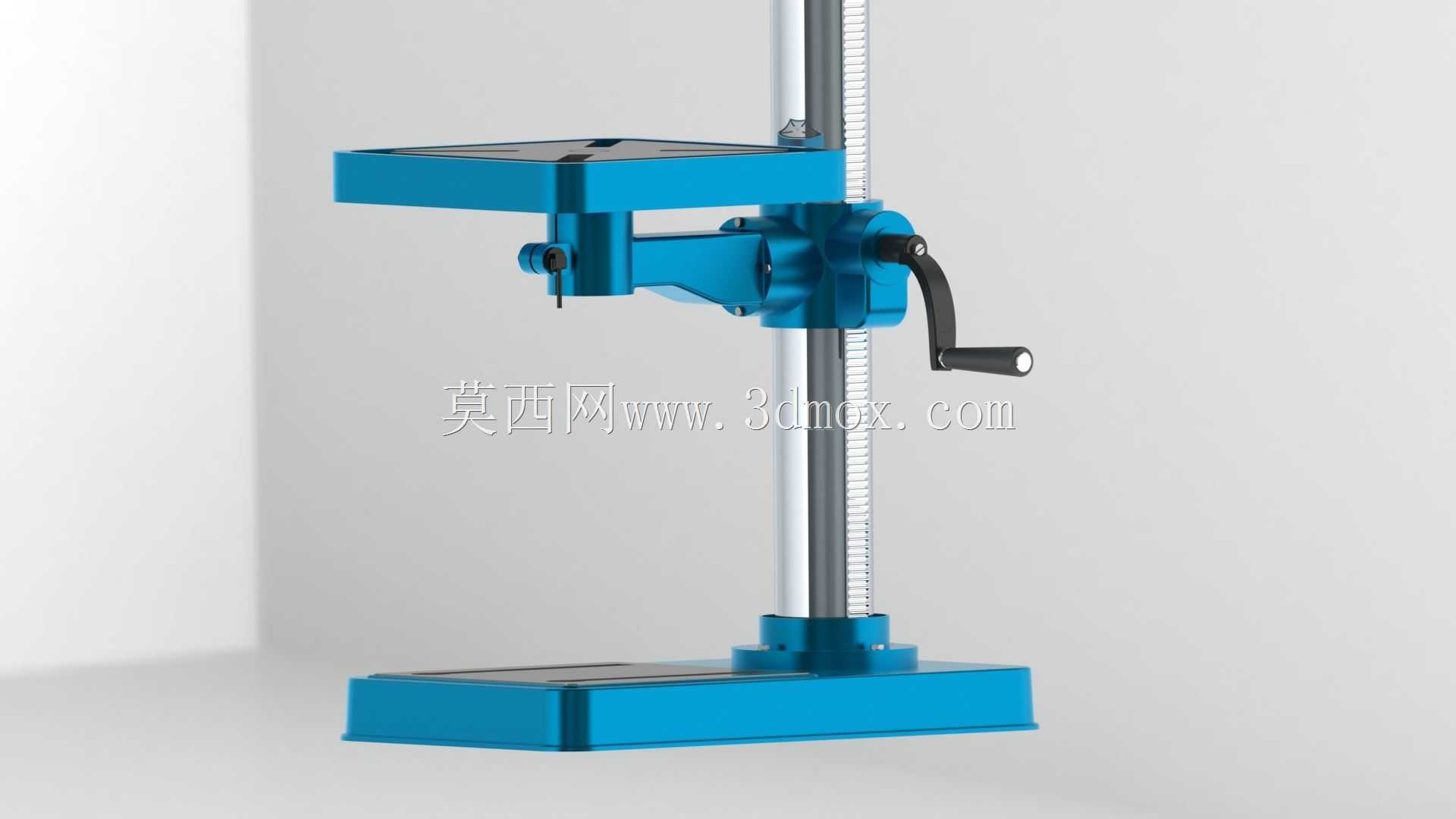

设备整体采用经典立柱式布局，从下到上依次为落地式铸铁底座、可升降方形工作台、镀铬光杠立柱、主轴进给机头、顶部驱动电机舱五个核心部分。底座采用加厚铸铁一体铸造成型，底部预留四个地脚螺栓安装孔，可直接固定在水泥地面或重型工作台面上，底座表面加工有T型槽结构，可在工作台行程不足时直接装夹超大尺寸工件，保障大工件加工的稳定性。工作台采用方形铸铁平台结构，表面加工有纵横交错的T型槽，用于装夹平口钳、钻夹工装或者直接固定工件，工作台侧面配置手摇升降机构，可沿着立柱光杠上下调整高度，调整到位后通过侧边锁紧手柄完成固定，适配不同高度尺寸的工件加工需求，工作台可围绕立柱做水平方向的角度偏转，满足斜面孔位的特殊加工要求。

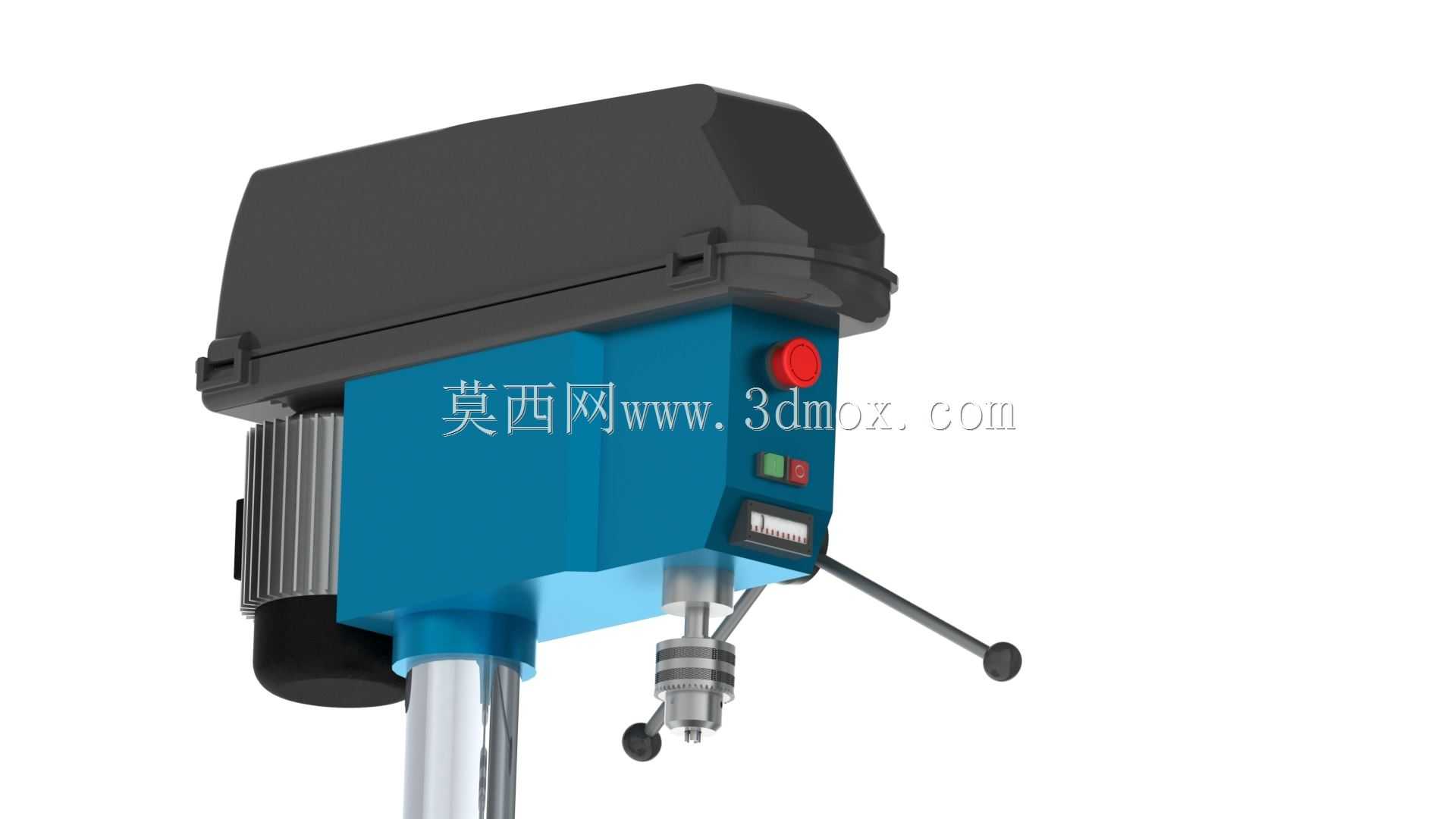

立柱采用高硬度镀铬光杠加工而成，表面经过精磨处理，粗糙度极低，既能够为工作台升降提供精准的导向，也可承受钻削过程中的侧向力，避免加工过程中出现机头晃动，保障孔位的垂直度与加工精度。机头部分集成了主轴传动系统、进给操作机构、控制按钮组，主轴采用锥孔连接结构，可适配不同规格的钻夹头、锥柄钻头，主轴进给通过三辐式操作手柄控制，操作时可根据钻孔深度需求控制进给速度，机头侧面设置有深度标尺，可精准控制钻孔深度，满足定深钻孔的加工需求；机头部分同样可沿着立柱升降调整，配合工作台的行程调整，覆盖更大的工件加工尺寸范围。顶部驱动电机通过皮带传动结构带动主轴运转，电机外侧设置有防护壳，同时配置有皮带张紧调整机构，可通过更换皮带轮槽位调整主轴转速，适配不同材质、不同孔径的钻削转速需求，避免转速不当导致钻头烧损或者加工面粗糙。

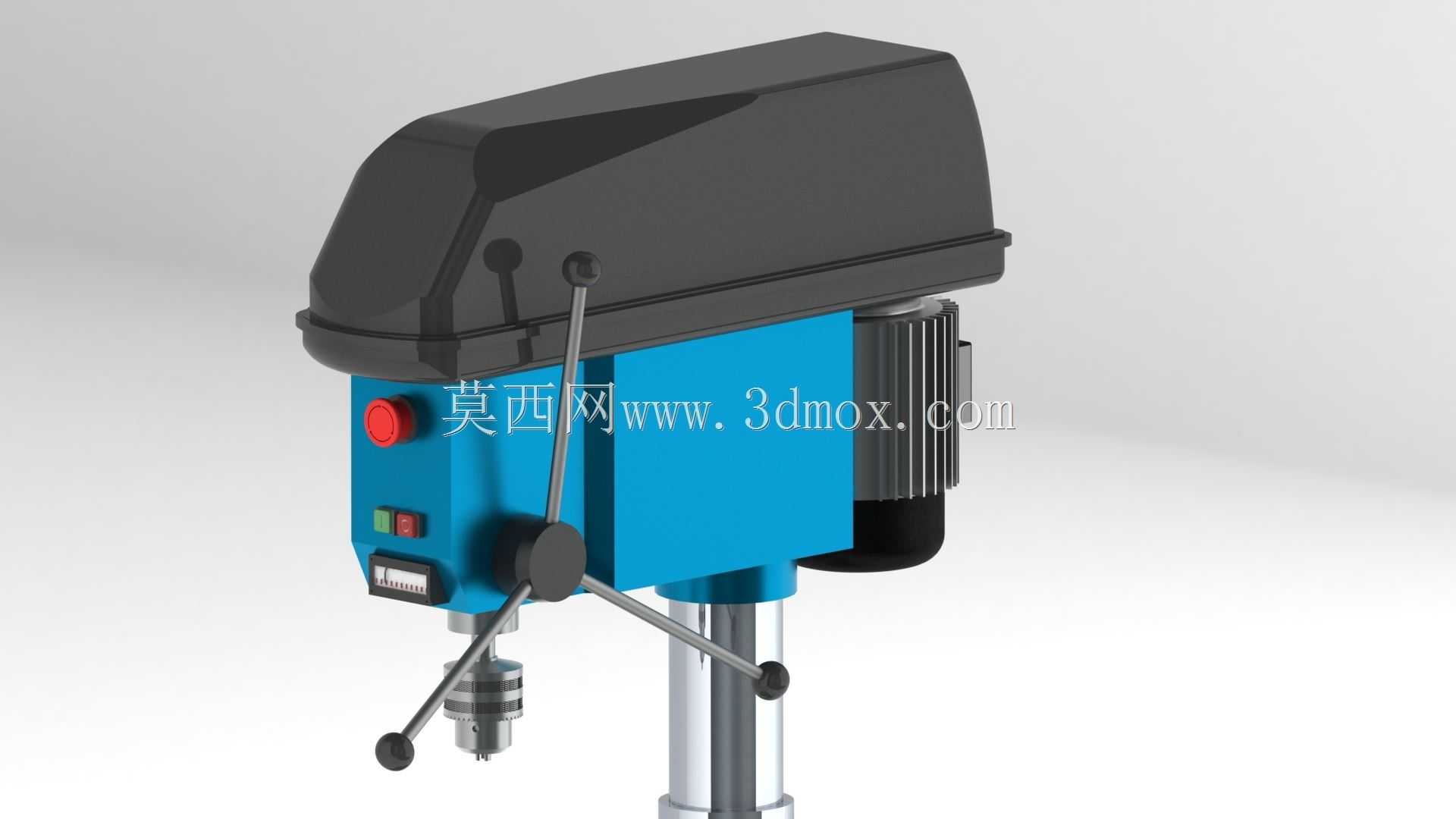

设备的控制部分集中在机头正面，设置有启动、停止按钮与急停开关，操作便捷，紧急情况下可快速切断设备动力，保障操作安全。整体外观采用工业设备经典的蓝黑配色，所有外露运动部件均设置有防护结构，符合机械设备安全设计规范，整机占地面积不足0.5平方米，无需复杂的安装调试，固定到位后接通电源即可投入使用，对使用场地的要求极低，非常适合小型加工场所、维修门店、教学实训场景配置使用。
