相贯线圆弧自动铣削加工专用设备

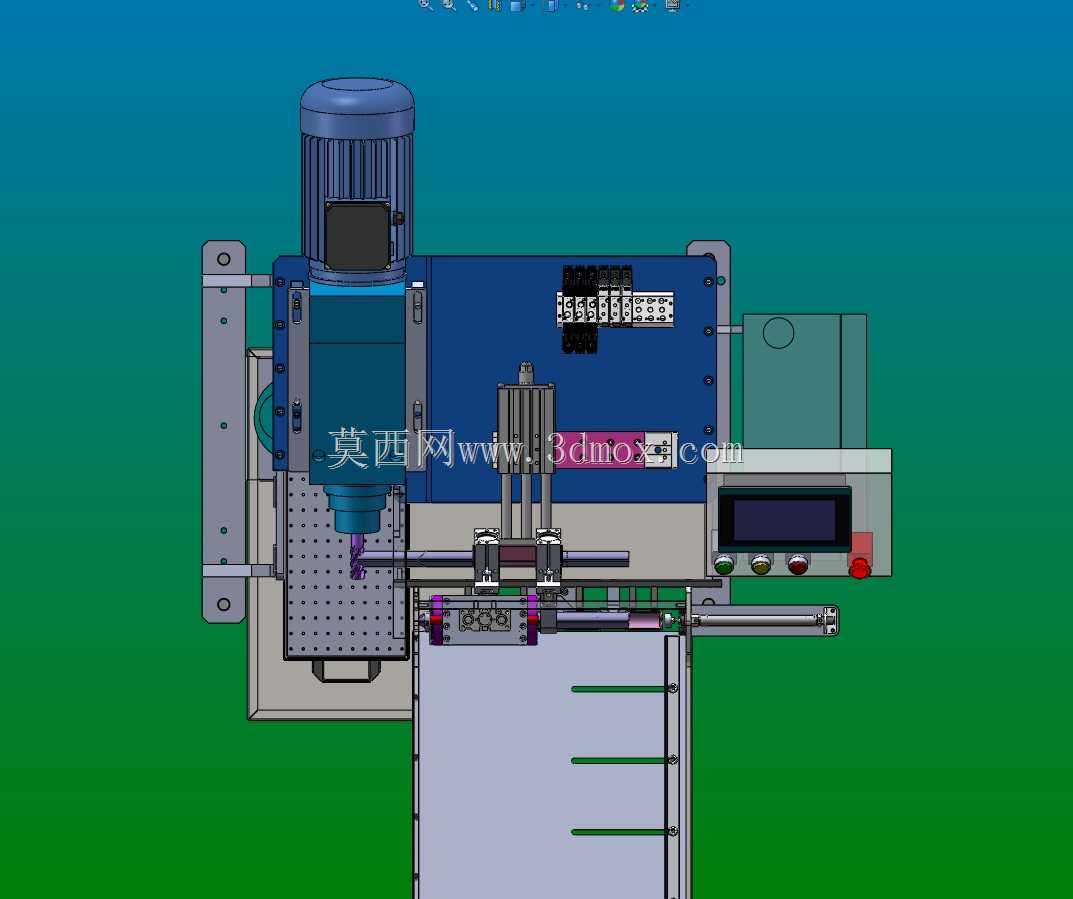

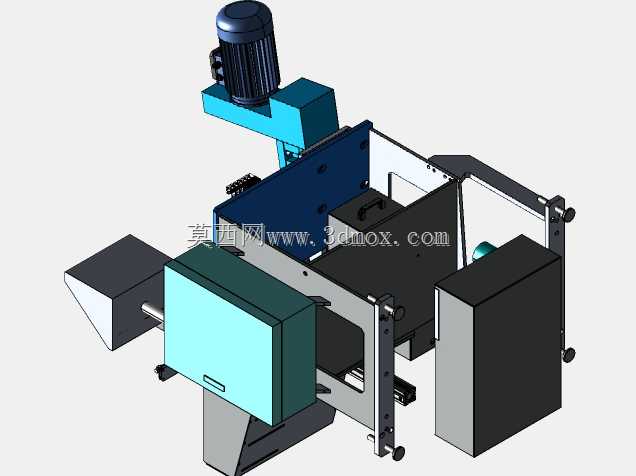

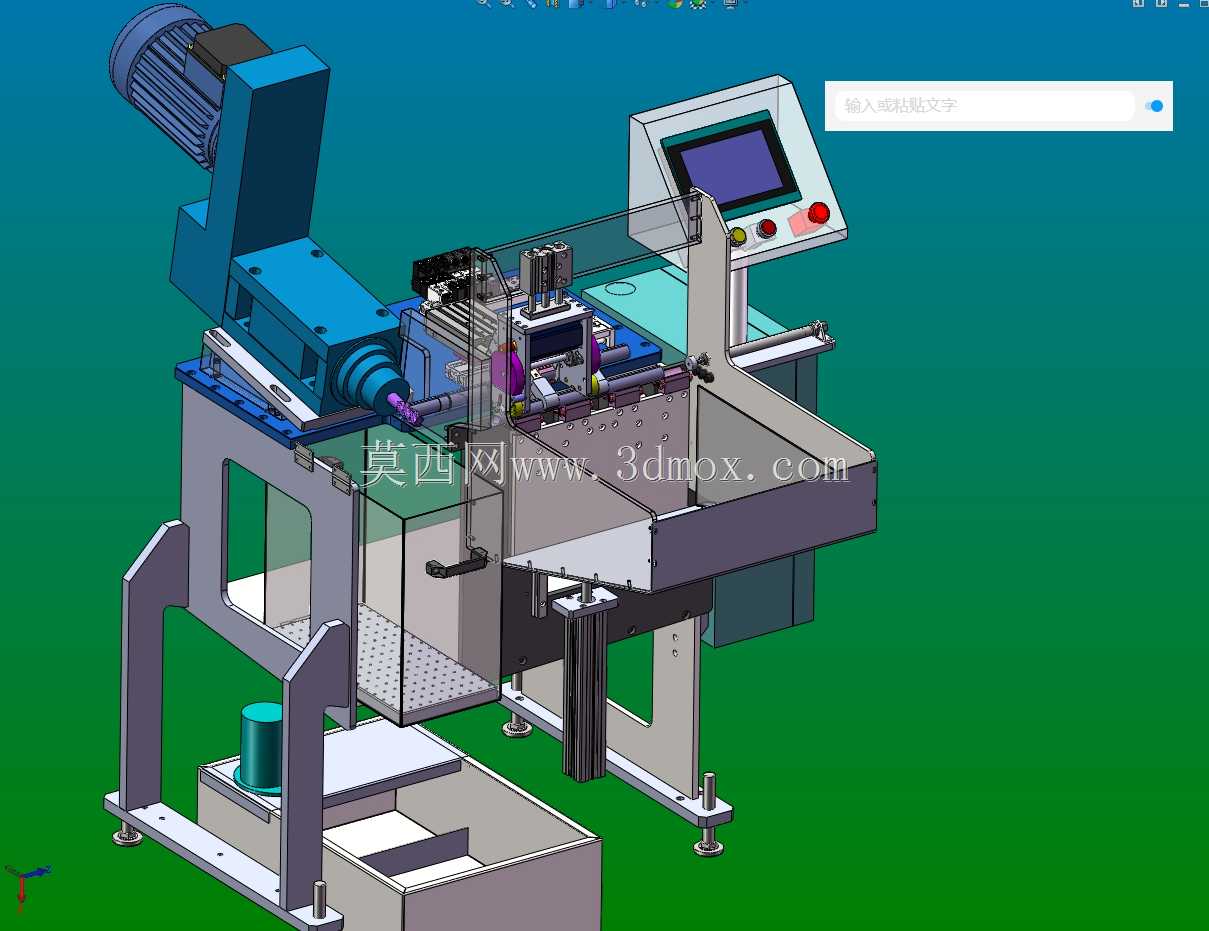

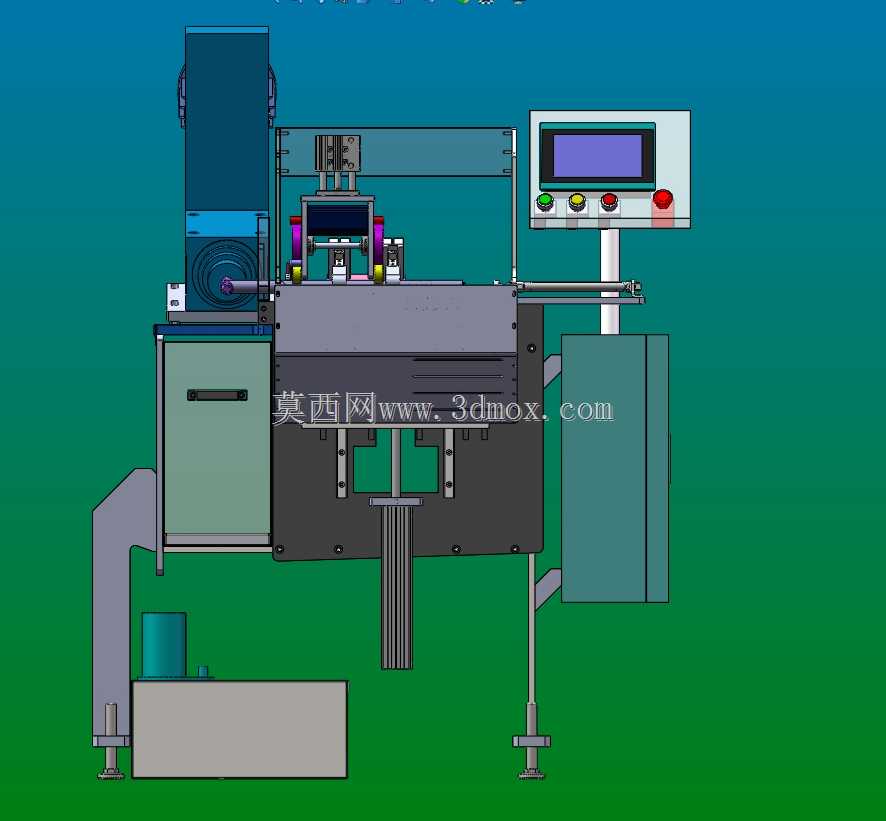

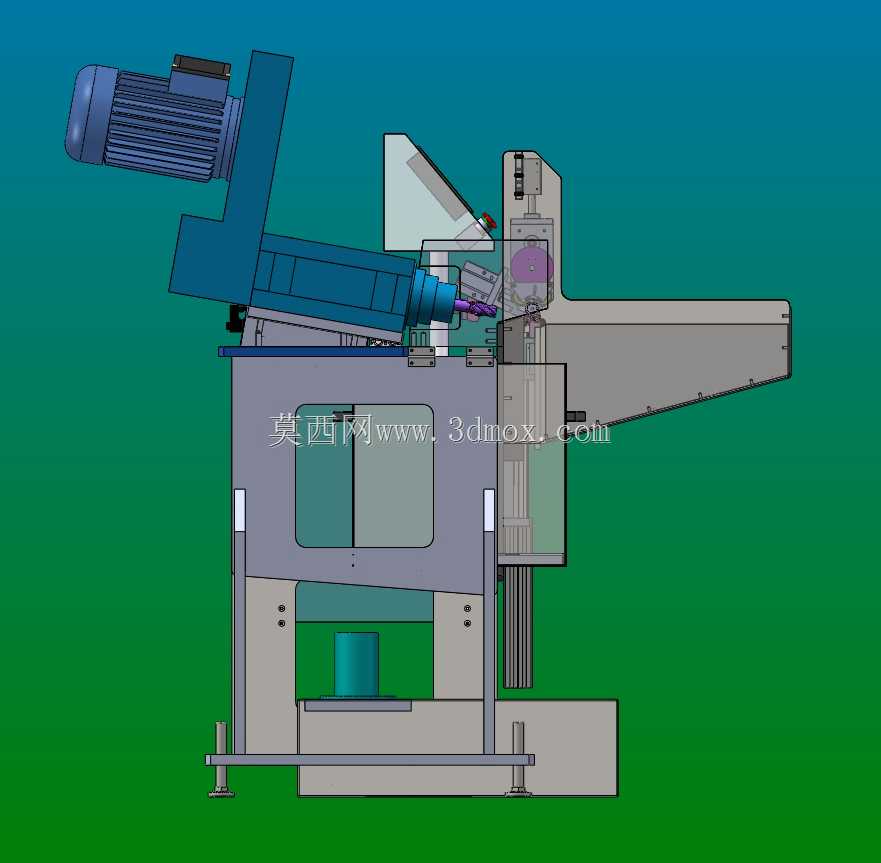

这款相贯线圆弧自动铣削设备，主要面向五金管件、小型结构件的圆弧面与相贯线衔接面加工场景，在水暖配件、小型金属结构件、家具五金件的生产环节中，能够替代传统人工持件铣削、普通铣床逐件对位的加工模式，解决小尺寸工件圆弧加工对位难、一致性差、加工效率低的痛点。设备整体采用立式框架式结构布局，底部设置带可调脚杯的支撑机架，可直接固定在车间硬化地面上，整体安装占地宽度约1.2米、深度约0.9米、整机高度约1.6米，不需要额外做地基预埋，适配多数中小型机加工车间的工位排布需求，机架下部预留了切屑收集与切削液回流的槽体空间，可直接配套车间现有切削液循环系统使用，不需要额外加装外置接屑装置。设备左侧搭载卧式铣削动力头，配套高速铣削主轴，可根据加工材质更换不同规格的铣刀，完成圆弧面粗铣、精铣的不同工序要求；中部设置工件定位工装与自动送料滑道，工装采用快换式夹座设计，更换不同规格工件时仅需更换对应夹头即可完成调机，不需要重新校准主轴与工件的相对位置；送料滑道可对接上游工序的工件出料端，实现工件自动上料、定位、夹紧的全流程动作，不需要人工逐件摆放。设备右侧搭载人机操作控制箱，箱体上设置触控显示屏与实体操作按钮，可直接在屏上设置铣削进给速度、主轴转速、铣削行程等加工参数，同时设置了急停按钮与安全防护光栅，当操作人员肢体误入加工区域时设备会自动停机，避免生产安全事故。设计过程中充分考虑了小工件加工的操作便利性，将加工区域的防护门设置为透明可视结构，操作人员可随时观察铣削状态，防护门采用滑动式开合设计，取放异常工件时操作空间充足；设备的动力走线与气路管线全部内置在机架型材腔体内，避免加工过程中切屑飞溅刮损管线，同时减少了设备外部的清洁死角，日常维护仅需定期清理切屑、检查主轴润滑状态即可。该设备可实现单次上料后连续完成20件以上工件的自动加工循环，单工件加工周期可控制在15秒以内，相比普通立式铣床的人工操作模式，加工效率提升3倍以上，同时加工出的圆弧面尺寸公差可控制在0.02毫米以内，相贯线衔接处无明显接刀痕迹，能够满足高精度五金配件的加工质量要求，适配小批量多规格工件的柔性加工需求。
