乙烯基围栏连接固定夹结构设计

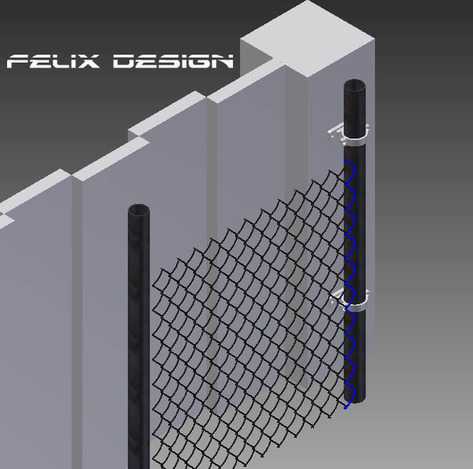

本作品为适配现有链式围栏加装乙烯基面板的专用固定夹具三维模型，建模过程采用Autodesk Inventor完成全参数化结构搭建，从实际加装场景的需求出发完成整体结构设计。建模阶段首先对现有链式围栏的立柱尺寸、网面编织结构、乙烯基面板的常规厚度进行参数化预设，确保夹具各部分尺寸能够适配市面常见的围栏规格，避免出现安装错位、适配性差的问题。模型整体采用等轴测视角完成渲染展示，场景中还原了混凝土立柱、黑色链式编织网、乙烯基围栏面板的实际安装状态，材质设置上区分了金属夹具的哑光镀锌质感、链式围网的黑色金属丝质感、混凝土立柱的粗糙水泥质感、乙烯基面板的半通透硬质塑料质感，不同材质的粗糙度、反光度参数经过反复调试，能够清晰区分各部件的结构边界，直观展示夹具的安装位置与固定逻辑。夹具主体采用环抱式卡接结构，一端通过环形抱箍结构固定在围栏的黑色圆柱立柱上，抱箍处预留了紧固件安装位，可通过螺栓调节抱紧力度，适配不同直径的围栏立柱；另一端设置网面卡接槽与面板压合结构，能够同时卡紧原有链式围网的边缘与新增的乙烯基面板，无需对原有状态良好的篱笆进行拆除作业，也不需要在地面开挖新的立柱基坑，大幅降低围栏改造的施工成本与工作量。设计过程中充分考虑了户外使用的结构强度需求，夹具的受力部位做了加厚处理，转角位置均设置圆角过渡避免应力集中，整体结构无冗余设计，安装操作简单便捷，用户无需专业施工工具即可完成面板加装，能够帮助用户以更经济的方式提升庭院围栏的隐私防护效果，适配不同长度、不同设计风格的乙烯基面板加装需求，模型完整还原了夹具的所有装配细节与安装配合关系，可直接用于生产开模前的结构验证、安装效果演示以及施工方案展示。
