两板结构塑料注射成型模具结构

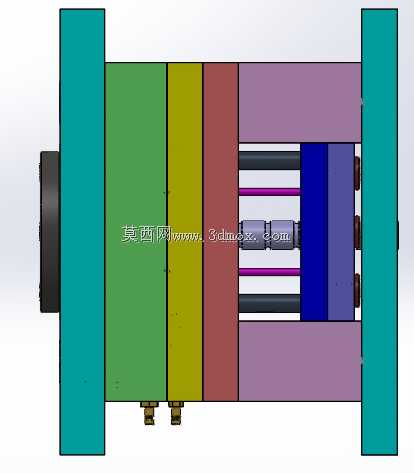

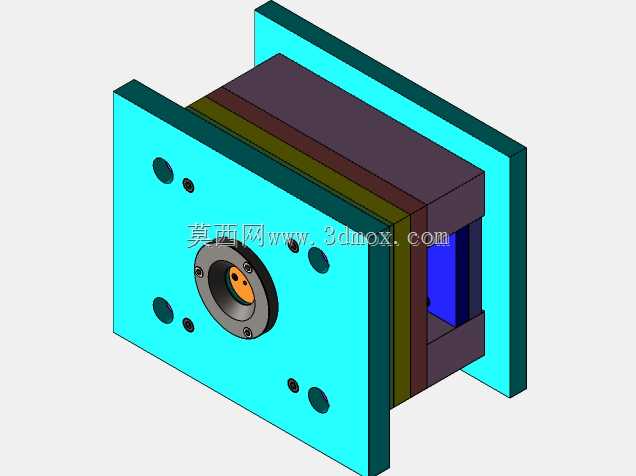

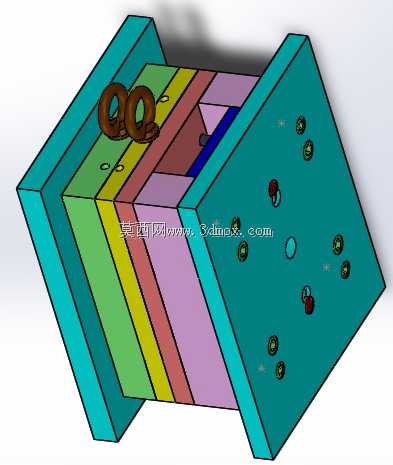

这套注射成型模具主要应用于批量热塑性塑胶制品的注塑生产场景，适配常规卧式注塑机的安装规格，可搭载在100-160吨锁模力的通用注塑设备上，完成小型塑胶结构件的充模、保压、冷却、开模顶出全流程成型作业，覆盖消费电子外壳、小型家电结构件、日用塑胶配件等多类产品的生产需求，是塑胶制品量产环节的核心工艺装备。从功能特性来看，该模具采用标准两板模结构布局，定模侧设置主流道衬套与定位环，可快速与注塑机射嘴对准定位，减少上机调试的对中耗时；定模板与动模板之间设置多组导柱导套导向结构，保证合模过程中动定模的精准对位，避免合模错位导致的型腔擦伤、制品飞边等问题；模架内部集成型腔型芯成型区域、冷却水路排布空间、顶出机构安装位，可根据具体制品的结构需求更换对应的成型镶件，适配不同结构塑胶件的成型要求，具备一定的通用改造基础。在设计思路上，该结构优先兼顾了量产稳定性与加工便利性，模架采用标准模架规格尺寸，所有模板的安装孔、导向孔位置均符合行业通用模架标准，可直接采购标准模架坯料进行精加工，大幅缩短模具的制造周期；分型面设置在制品的最大轮廓处，开模后制品会随动模侧移动，配合动模侧的顶出机构即可完成制品自动脱落，无需额外的人工取件操作，适配自动化量产的流水线作业需求；冷却回路沿成型区域周边均匀排布，可保证成型过程中型腔各区域温度均匀，减少制品因冷却不均产生的翘曲、缩痕缺陷，提升成型制品的尺寸精度与外观质量。从安装边界来看，该模具的整体外形为方正模架结构，定模侧的定位环外径、主流道衬套的球面半径均匹配对应吨位注塑机的射嘴安装参数，动模侧的顶棍孔位置、模具安装压板槽尺寸符合通用注塑机的装模要求，上机安装时无需额外制作转接工装，可直接完成装夹固定；模具的合模行程、开模距离预留了足够的顶出空间，可保证成型后的制品能够顺利从型腔中脱出，不会出现顶出行程不足导致的制品卡滞问题。整套模具结构紧凑，各部件的受力排布均匀，可承受长期反复开合模的交变载荷，满足大批量连续生产的使用寿命要求。
